Как подключить телефонную розетку

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Особенности подключения телефонной розетки Legrand

RJ 14 — с четырьмя контактами и таким же количеством проводов.
В различных условиях могут применяться разные виды розеток для телефона Имеется также конструкция, объединяющая РТШК-4 и RJ, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь — директор.
В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель.
Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Если на телефон попробуют позвонить, в проводах возникнет напряжение В, то есть может ударить током. В конце также тестируют устройство.
В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида: наружные, когда монтаж проводится непосредственно на поверхности стены. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств — электрические, ТВ, компьютерные и телефонные.

Схема подключения телефонной розетки

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением вольт. RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом. Красный проводок плюс телефонного шнура присоединяем к правому верхнему пазу. В момент звонка напряжение возрастает до В, преобразовываясь при этом в переменное.

О ее видах, способах установки и схеме подключения расскажем ниже. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ Распиновка телефонных розеток Рассмотрим схему распиновки цоколевки контактов на разъеме RJ и RJ

Если голос собеседника слышится четко, и собеседник подтверждает отсутствие хрипа в трубке, то все в порядке, и розетка для телефона успешно подключена. Используйте тестер для определения полярности контактов. Из множества коннекторов стоит выделить некоторые: RJ 11 — имеет в наличие два провода. Единственное отличие процесса — увеличение количества проводников, требующих подключения. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Как обжать телефонный кабель RJ-11

По такой схеме осуществляется подключение такого вида розетки

В основном у телефонных розеток есть два контакта. Этим они полностью совпадают с телефонным кабелем. У самой простой розетки для телефона имеются контакты 3 и 4. Бывают ситуации, когда контакты в розетке телефонной непронумерованные

Если возникла такая ситуация, то необходимо обращать внимание на цветовые маркировки

На приведенных схемах четко видно, что в состав такого устройства входят коннекторы трех типов. Они отличаются между собой исключительно по количеству проводов. Если у вас обычный домашний телефон, то двух контактов вам будет вполне достаточно. И вы легко и просто сможете подключить розетку телефонную. Если контактов четыре, то два оставшихся можно применить при подключении следующей телефонной линии. Если у вас есть необходимость, то установите розетку с таймером.

Не стоит забывать в процессе подключения о принципе полярности. Если этот принцип не соблюсти, от устройства работы ждать не придется. При возникновении подобного случая, необходимо полярность поменять местами. Могут возникнуть ситуации, при которых необходимо использовать параллельно несколько розеток телефонных, то отделите контакты перемычкой.

Принцип подключения телефонных розеток RJ-11 и RJ-12 практически одинаков. Отличие заключается в количестве проводников, которые необходимо подсоединить. Самыми распространенными считаются провода двужильные, которые прекрасно подходят для коммутации. Более сложный принцип подсоединения изделий, состоящих из четырех жил, соединяющиеся исключительно с использованием схемы с цветовыми обозначениями.

Самым первым шагом является необходимость разобрать эту конструкцию, сняв верхнюю часть панели. Кабель телефона освобождается от оболочки извне на ранее обозначенную длину. Потом зачистить или оставить в изоляции проводящие элементы. Эта процедура зависит от разновидностей контактов. Все остальные действия необходимо предпринимать, четко следуя рекомендациям.

Соединение посредством провода, имеющего две жилы (RJ-11)

Если вы будете четко следовать пошаговой инструкции, то процесс подключения не займет много времени.

Внутри приспособления находятся клеммы или контакты в количестве четырех штук. Если контакты болтового типа, не необходимо установить, проводники какого цвета к ним нужно подвести. Как гласят стандарты международные, проводное устройство красного цвета относится к отрицательному виду, зеленого цвета – положительному. Именно по такому сценарию телефонные провода своими концами коммутируются с этими проводниками.
Если присутствуют клеммы, в зачистке концов необходимости нет. Их необходимо вставить в клеммное основание и продавить до конца при помощи плоской отвертки. При помощи самых маленьких ножей, которыми оснащены все контакты, аккуратным образом прорезается изоляция и контакт будет надежным. При таком раскладе надо использовать клеммы средние 2 и 3.
Закрепляйте розетку на стене и проверьте ее на предмет работоспособности.
Последний шаг – закрытие лицевой панели. На этом установка окончательно завершена.

Что необходимо знать. Когда вы подсоединяете концы провода с двумя жилами и контактные устройства розетки, на правильную работу изделия и хорошее состояние связи никакого воздействия не будет оказывать полярность.

Пробуем подключить розетку с проводом, состоящим из четырех жил (RJ-12)

Установка будет проходить без трудностей, если вы будете следовать таким рекомендациям специалистов:

Когда вы коммутируете четыре проводных устройства, то коммутируйте их в соответствии с цветом проводков, которые расположены внутри розетки. Как правило, красные и зеленые провода составляют одну пару, черные и желтые – вторую пару. Иногда цвет желтый заменяют синим или белым, и на проводе сетевого вида тоже. Это не оказывает никакого влияния.
В том случае, когда провода обладают синим – бело-синим, оранжевым – бело-оранжевым цветом, то первую пару составят провода синие и бело-синие и следовательно необходимо их соединять с красными и зелеными проводами; а ко второй паре– оранжевые провода и бело-оранжевого оттенка и соединить их с проводами желтого либо черного цвета (или любого другого цвета, который не задействован).
Когда в состав розетки входят клеммы, то первая пара проводов подсоединяются к клеммам 2 и 3, расположенным посредине, а вторая пара – к жилам 1 и 4, находящимся по краям.

Мы рассказали вам о самом распространенном общепринятом коммутационном способе, при котором будет удобно обслуживать и ремонтировать телекоммуникационные линии.

Устройство и виды телефонных розеток

Рынок розеток для подключения телефонных коммуникаций представлен двумя видами розеток. Одноразъемные модели предусматривает подключение одного устройства к сети. Многоразъемные точки питания предоставляют возможность подключить несколько аппаратов.

Корпус. Коробка, которая защищает соединение от внешних раздражителей. Обязательно создан из диэлектрического материала. Старые устройства выполнены из керамики, современные – из пластика;
Контакты. Пластинки, которые выполнены из латуни. Обеспечивают бесперебойное прохождение тока;
Клеммы. Элементы, которые используются, как переходники. Благодаря им провода подключаются к контактам устройства.

Если с коробками все просто, то стандартов коннекторов существует намного больше. Типы коннекторов:

RJ-9. Подключение трубки к аппарату.
RJ-11 – два провода. Подключение телефона к линейным сетям;
RJ-12 – четыре провода. Подключение 2 телефонов к сети;
RJ-14 – четыре провода. Подключение телефона к нескольким линиям;
RJ-25 – три пары контактов. Подключение телефонов к линиям с дополнительными возможностями. Самостоятельно подключить крайне сложно.

Для самостоятельного подключения необходимо следовать схеме, как подключить телефонную розетку к телефонному кабелю по цветам.

Процесс подключения телефонного кабеля к розетке

Схема подключения представлена для связной коробки типа RJ-11. Процесс состоит из следующих этапов:

Напряжение телефонной лини всего 60 В, во время прохождения сигнала – 120 В

Однако, меры предосторожности нужны. Желательно пользоваться резиновыми перчатками

Если луки мокрые – можно получить неприятные удары тока.
Нужно снять внешнюю изоляцию кабеля. После этого нужно очистить края жилок от изоляции
Важно не повредить провода, не оставить на них насечек. Так возрастает шанс их облома
Снимать изоляцию зажигалкой, спичками не рекомендуется. Так можно повредить жилки.
Согласно схеме нужно подсоединить жилки к контактам. Для подключения обычного стационарного телефона к линии схема довольно простая. Два проводка нужно подсоединить к контактам, которые расположены посредине розетки. Если коробка стандартная, типа Вико или Легранд, то жилки нужно взять зеленую и красную.
Тестером проверить полярность. В связных сетях минусом должен быть провод красного цвета, плюсом – зеленого.
Жилки поместить в углубления в связной коробке. Они должны быть спрятаны и не переплетаться голыми контактами.
Розетка крепится к стене, либо полке. Прикрепив коробку, ее нужно закрыть крышкой.
Коннектор засунуть в гнездо. После этого можно проверять связь.

Жилки не нужно закреплять слишком туго, чтобы не пережать их. После подключения желательно не дергать за кабель главной линии. Жилки тонкие и легко ломаются.

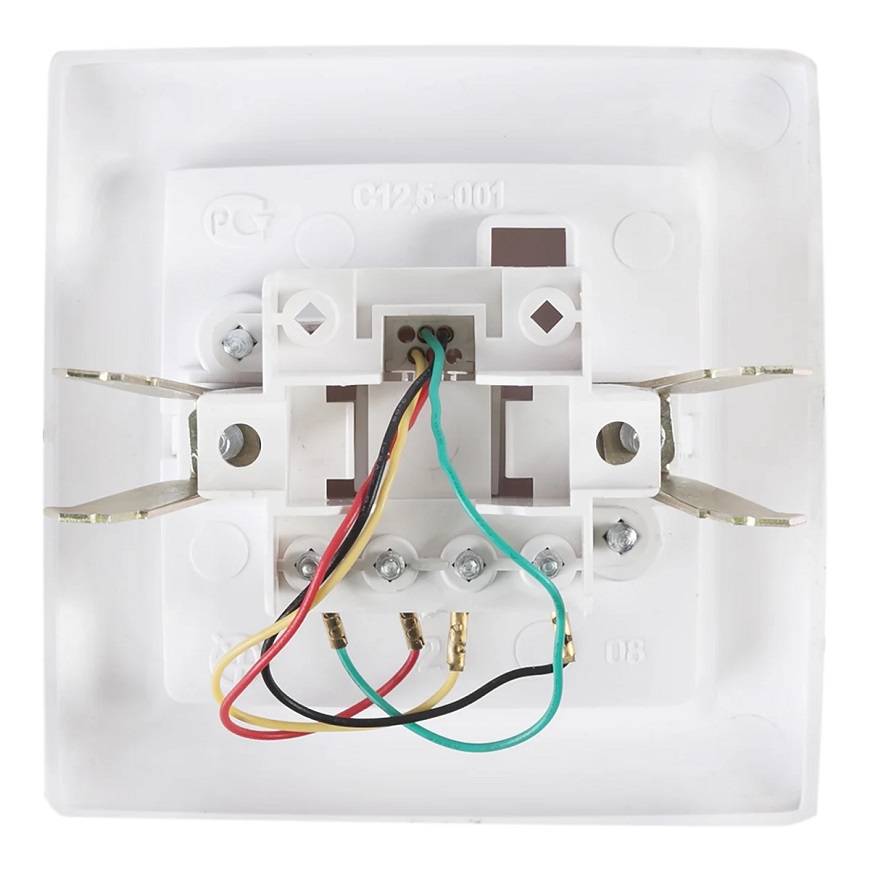

Монтаж и подключение скрытой розетки

Перед тем, как подключить точку питания скрытым способом, ее нужно купить. Отверстие в стене делается под размер розетки. Когда устройство куплено, можно приступать к процессу установки:

К месту, которое будет оборудовано телефонной розеткой, нужно подвести связной кабель. Лучше всего его провести по плинтусу, а в высоту можно его спрятать в специальный пластиковый короб.
В стене просверлить отверстие коронкой, которая имеет такой же диаметр, как телефонная коробка. Чтобы все было ровно, перед сверлением нужно карандашом нарисовать контур розетки.
Коробку нужно поместить в отверстие и зафиксировать ее фурнитурой.
Стандартной схемой по цветам подсоединить телефонный кабель к контактам.
Корпус устройства нужно закрепить распорками. Винты зажать, но не сильно.
Можно подключить телефонный аппарат к розетке и проверить исправность.
Если телефон работает, можно вставить внешнюю раму.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Телефонные розетки имеют несколько разновидностей:

РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток. Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11. Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода.

Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Такие модули в основном применяются, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

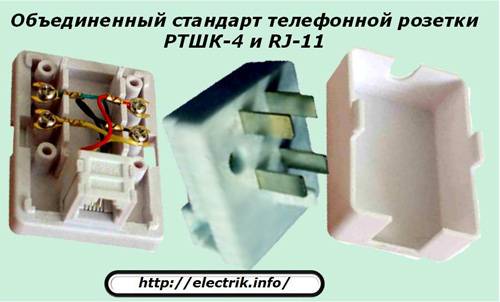

Не менее востребованы и модели, имеющие совмещенный разъем РТШК-4 и RJ-11. Установка переходник позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении факсов, модемов, компьютерных систем и других сложных устройств приборов связи применяют также стандарт RJ-45

При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуются лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений Фото из Корпус розетки представляет собой пластиковую коробочку, устанавливаемую на стенку саморезами или любую другую ровную поверхность с применением двухстороннего скотча

Розетка предназначена для подсоединения телефонного провода со штекером типа RJ-12

Для подсоединения телефонного кабеля механизм розетки оснащен винтовыми зажимами, предназначенными для крепления отверткой

Схема подсоединения телефонного кабеля к розетке зависит от количества разъемов

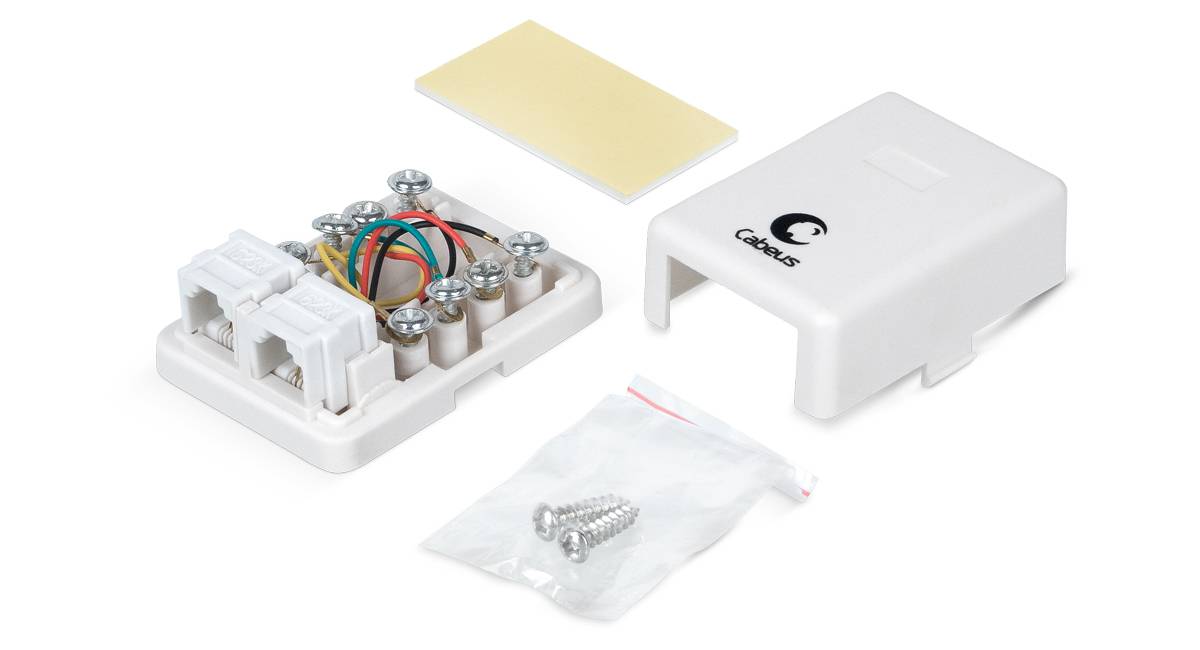

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

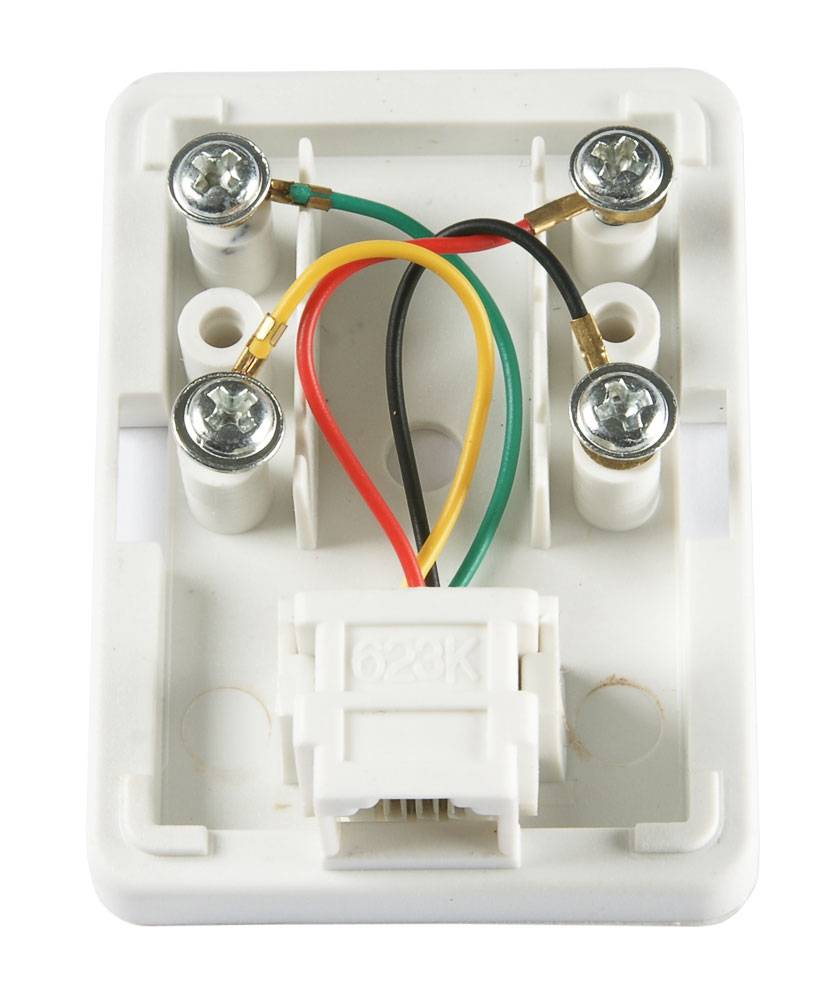

Внутреннее устройство телефонной розетки

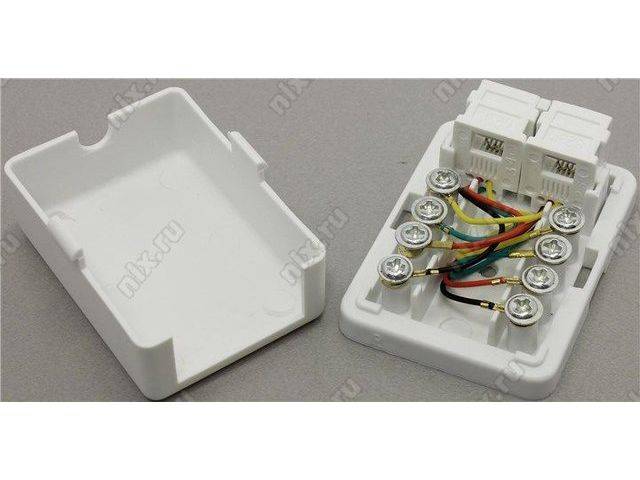

Схема подключения розетки с двумя разъемами

Алгоритм подключения

В России наибольшей популярностью пользуются устройства категории RJ-11 (для домашнего использования) или RJ-12 (для создания сети в офисе или на производстве). Их монтаж будет выполняться почти по одинаковому алгоритму, а отличаться будет только схема установки проводов. Ниже мы сперва узнаем, какие предварительные работы нужно провести перед подключением RJ-11 и RJ-12, а потом рассмотрим пошаговый алгоритм монтажа для каждого из устройств.

Подготовительные работы

Перед установкой необходимо определиться с расположением будущего розеточного устройства. Если будете крепить прибор внутри стены, то нужно заранее с помощью перфоратора сделать выемку, куда следует поставить коробку-уплотнитель и замазать ее строительной смесью, чтобы она хорошо сцепилась со стеной. Также Вам понадобится сама розетка, а также дополнительные инструменты:

Прорезиненные перчатки — чтобы во время работы Вас не ударило током.
Отвертка — для соединения контактов и крепления устройства к стене.
Острый нож — для удаления изоляции с телефонных проводов.
Кусачки — для срезания проводов на случай неправильной зачистки.
Изолента — чтобы защитить контакты в случае их повреждения.
Тестер — для определения «плюса» и «минуса» на проводах.

Зачистка концов жил

Перед установкой розеточного устройства наденьте перчатки и возьмите кабель АТС. С помощью ножа аккуратно зачистите концы на 3-4 см, чтобы получились ровные чистые концы. Если при зачистке допустите ошибку, то обязательно срежьте провод с помощью кусачек, а потом повторите зачистку. Если срезали сильного много изоляции, то можно восстановить ее с помощью изоленты. Если не удается сделать зачистку качественно, то можете купить кроссировочный нож — с ним проводить работы будет намного проще.

Подключение двухжильной розетки (RJ-11)

Для установки RJ-11 выполните следующие действия:

Сперва нужно разобрать корпус. Обычно элементы корпуса соединяются с помощью небольших болтов или шурупов — аккуратно выкрутите их с помощью отвертки.
Теперь посмотрите внимательно на контакты. Если у Вас обжимные (винтовые) контакты, то с помощью тестера определите полярность, а потом подключите красный провод к минусу, а зеленый — к плюсу. В конце затяните винтовые контакты.
Если у Вас контакты выполнены в виде клемм, то нужно просто вставить не зачищенные провода во 2 и 3 разъемы. При этом зеленый провод крепят обычно ко 2 разъему с плюсом, а красный — к 3 разъему с минусом. Полярность можно проверить с помощью тестера. В конце клеммы затягиваются с помощью отвертки.
В конце необходимо проверить правильность сборки. Для этого используйте вольтметр или мультиметр — он должен показывать 40-60 вольт. Если показатели совпали, то прикрепите устройство к стене и соберите корпус обратно — сборка RJ-11 готова.

Подключение четырехжильной розетки (RJ-12)

Подключение RJ-12 будет осуществляться по аналогичной схеме. Отличаться будет только соединение проводков:

Снимите корпус и определитесь с типом контактов. Если работаете с зажимными контактами, то АТС соединяется с соответствующими проводами внутри корпуса. То есть красный провод соединяется с красным, черный с черным и так далее. В конце затяните контакты затягиваются с помощью винтов, а потом соберите коробку.
Если у Вас клеммы, то работать будет еще проще. Вставьте черный первой в первый разъем, зеленый — во второй, оранжевый — в третий, желтый — в четвертый. После этого затяните клеммы, чтобы обеспечить хороший контакт и соберите коробку.
