Как подключить люстру с тремя проводами

Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю

При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе. В этом случае проводники объединяют с последующим соединением с одним из проводов светильника

Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя

В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Основные требования

Самые главные требования при работе с электропроводкой – соблюдение правил безопасности и правил монтажа электроустройств. Нет смысла изучать «библию» электриков: «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП) и «Правила устройства электроустановок» (ПУЭ). Такая документация необходима в основном тем людям, для которых работа с электроэнергией является основным родом деятельности. Для домашнего ремонта, чтобы соединить люстру с выключателем, достаточно знать и соблюдать несложные правила.

Правило 1. Весь инструмент, которым будут выполняться работы на электропроводке, должен иметь качественную изоляцию рукояток.

Набор инструмента с изолированными рукоятками

  • Правило 2. Большинство работ должно выполняться только на обесточенных проводах. Недостаточно при этом щелкнуть выключателем света. Для полного отключения электроэнергии существует основной выключатель на квартирном щитке, который нужно выключить перед началом работ.
  • Правило 3. Выключатель освещения монтируется исключительно в разрыв фазного провода.

Правильное подключение выключателяВыключатель монтируется в разрыв фазного провода

Схема подключения люстры с двойным выключателем

Как видно из рисунка, на двойной выключатель подходит три провода, один из которых идет от распределительной коробки, а два других используются для подсоединения светильника. Поэтому при монтаже новой проводки нужно использовать кабель с 3 проводами.

Подключение люстры к двойному выключателю производится по тем же правилам, что и подключение обычного светильника.

Чем чревата переполюсовка?

Довольно часто можно услышать от непрофессиональных советчиков, что установка выключателя может производиться на любой провод. Мол, какая разница, ведь при разомкнутых контактах ток через лампу не идет и этого достаточно. Это не так. Дело в том, что если выключатель разрывает нулевой проводник, то через лампы люстры ток не протекает, но на всех проводах будет присутствовать фазный потенциал, что грозит ударом тока при проведении работ.

Менее опасная, но неприятная особенность такой коммутации – люминесцентные светильники и лампы-«экономки» могут слабо светиться или мерцать даже в выключенном положении.

Инструмент

Для подключения люстры или иного светильника будет необходимо следующее:

  • Прямая и крестообразная отвертки;
  • Бокорезы;
  • Пассатижи;
  • Острый нож;
  • Измерительный прибор, цифровой или стрелочный;
  • Индикаторная отвертка (пробник);
  • Изоляционная лента.

Назначение большинства инструментов понятно без комментариев. Зачем нужен нож? В некоторых случаях, а именно при снятии изоляции с одножильных проводников электрического кабеля, бокорезы или пассатижи использовать нельзя, поскольку поперечный надрез жилы на подключаемом проводе приведет к ее перелому. Особенно это справедливо для алюминиевых проводов.

Изоляцию нужно срезать острым ножом подобно тому, как затачивают карандаш. Продольные царапины на жилах проводов не страшны.

Индикаторная отвертка служит для поиска фазного проводника. И хотя ее конец предусматривает возможность использования в качестве отвертки, делать этого не нужно, поскольку механическая прочность индикатора очень мала и нормально затянуть винт без поломки инструмента практически нереально (можно, но инструмент прослужит очень недолго).

Индикаторная отвертка – главный инструмент электрика

Подробнее следует остановиться на измерительных приборах. Они бывают цифровые и стрелочные. По большинству параметров предпочтительнее цифровые. Они имеют высокую точность, не боятся ударов и падений с высоты, защищены от перегрузки.

Стрелочный прибор должен использоваться только в том положении, для которого он предусмотрен (большинство переносных приборов нужно располагать горизонтально), падение с высоты с вероятностью 100% выведет его из строя, как и перегрузка при неправильно выставленных положениях регулятора. Несомненное достоинство стрелочного прибора – измерение напряжений можно производить без встроенного источника питания.

Недорогие стрелочный и цифровой тестеры китайского производства

Замечание ко всем типам приборов: рабочий диапазон должен предусматривать измерение переменного напряжения не менее 500 В.

Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

  • черный, серый или коричневый провод – фаза;
  • синий или голубой провод – ноль;
  • желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

  1. Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
  2. Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
  3. Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
  4. Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

  1. Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
  2. Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
  3. Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
  4. Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
  5. Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
  6. Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению

Если звучит сигнал – вы оказались правы.

Подключение одноклавишного выключателя

Корпус коробки нужно закрыть пластмассовой заглушкой.

К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными мягкими жилами. Защитный РЕ-проводник и рабочий ноль N поступают напрямую и к выключателю не подводятся. Но в данном случае нужно учитывать следующий нюанс: Согласно технике безопасности, ПУЭ нельзя применять в подобных случаях проводку из медных жил, сечение которых менее 1 мм2, из алюминиевых жил — менее 2,5 мм2.

Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Но это потребует дополнительного места. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. К ней подводятся провода от розетки, выключателя и от осветительного устройства.

Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее. Преобразователь позволяет плавно включать лампу.

Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ.

Схема выключателя и розетки питания через одну распределительную коробку.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше. К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета. Подводим все очищенные от изоляции провода к распределительной коробке и соединяем между собой соответственно оттенкам изоляции токоведущих жил. В результате буде выявлен фазный провод, который можно пометить определенным образом маркером или цветной изолентой.

Далее нужно собрать по списку все необходимые материалы и инструмент: Выключатель. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние — на крайнюю левую и на крайнюю правую. Что нужно знать при монтаже? В нашем случае это электрическая сеть напряжением вольт. Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. КАК ПОДКЛЮЧИТЬ БЕСПРОВОДНОЙ НАСТЕННЫЙ СВЕТИЛЬНИК

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Поэтому далее рассмотрим, как же правильно провести подключение люстры.

Схема соединения в зависимости от количества проводов

В зависимости от выполненной ранее проводки, из потолка могут выходить от 2 до 4 проводов. Схема соединения при этом может быть различной.

2 провода

Самый простой вариант. Такая схема предполагает:

  • одноклавишный выключатель (или двойной задействован в качестве одинарного);
  • отсутствие проводника PE.

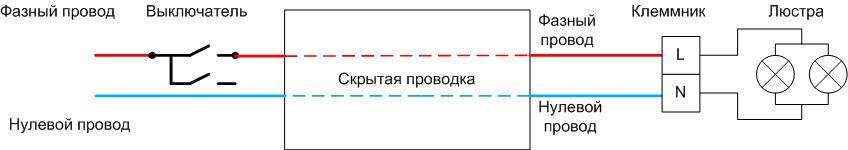

Схема подключения светильника к двум проводам.

Для подключения люстры надо убедиться, что выключатель разрывает фазный проводник, а также найти фазный провод на потолке. Но это делать необязательно по упомянутым причинам. В этом случае даже если применяется многорожковая люстра, управлять всеми лампочками можно только одновременно. Если светильник содержит несколько осветительных элементов и провода от них не выведены на клеммник, их надо соединить: фазные проводники к фазным, нулевые к нулевым. Соединить провода можно скруткой с последующей пропайкой, винтовыми или зажимными клеммами.


Схема и пример соединения проводов в люстре для подключения к двум проводам.

3 провода

В случае с 3 проводами может быть два варианта схемы.

Способ №1

В системах TN-S или TN-C-S присутствует проводник PE. В этом случае схема почти не отличается от предыдущей, за исключением заземляющего провода.

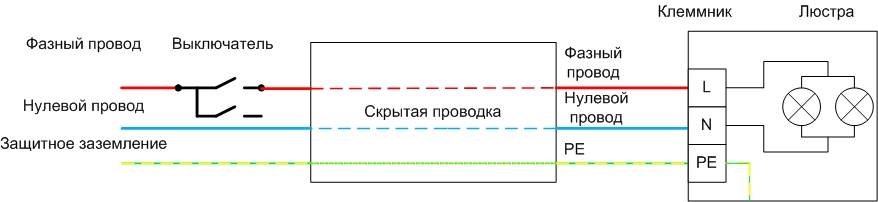

Схема подключения светильника к трем проводам в системе с защитным заземлением.

Определить назначение провода можно по цветовой маркировке. Если ее нет, то фазный провод находится с помощью индикаторной отвертки (это надо сделать даже при наличии разноцветной изоляции). Отличить нулевой проводник от защитного с помощью отвертки не получится, мультиметр также малополезен – оба эти провода гальванически соединены между собой. Единственный выход – прозвонить проводники от места, где их можно идентифицировать до выхода из потолка.

Способ №2

В системе без защитного заземления (TN-C) три проводника, скорее всего, предполагают наличие двухклавишного выключателя.

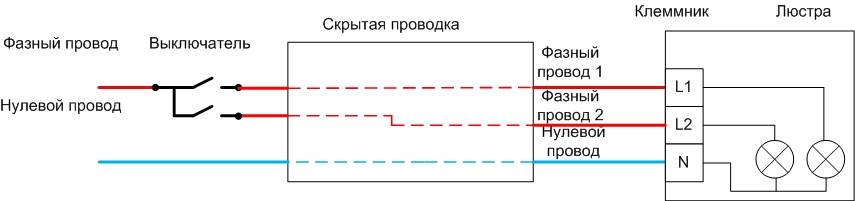

Схема подключения светильника к трем проводам в системе TN-C.

Проводники N элементов многорожковой люстры соединяются между собой, фазные делятся на две связки, которыми можно управлять отдельно.


Схема группировки ламп в люстре.

4 провода

Если из перекрытия выходит 4 провода, то схема подключения многорожковой люстры предполагает:

  • двухклавишный выключатель;
  • наличие защитного проводника.

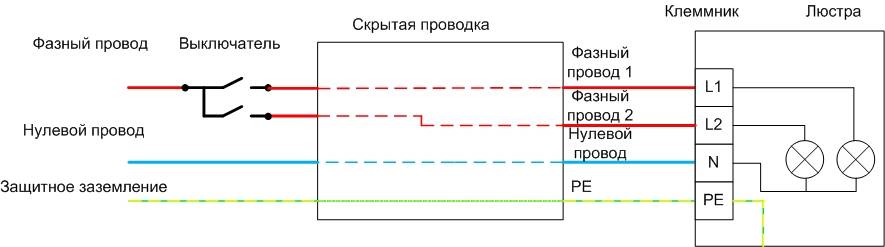

Схема подключения светильника к четырем проводам.

В остальном отличий от предыдущего варианта нет, и группировать лампы внутри светильника можно точно так же.

Возможен довольно редкий вариант, что четыре провода означают наличие трехклавишного выключателя, но это не намного сложнее варианта с двойником, отдельно рассматривать его нерационально.

Пошаговая инструкция: Как подключить светильник к тройному выключателю

Сведения об электрической части люстры

Для правильной работы единственного патрона хватит наличия двух проводов:

  1. Фаза (потенциал относительно земли 220 В).
  2. Нулевой провод (потенциал равен нулю).

Люстра потолочная

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:

  • Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
  • По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:

  • включение отдельных групп ламп на люстре;
  • регулировка яркости освещения;
  • на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со  стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети –  фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета)  соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил кабеля отличается цветами. Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».
