Когда требуется регулировать реле
Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:
- после запуска двигателя насоса, он сразу же отключается;
- после отключения станции наблюдается слабый напор в системе;
- при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
- не срабатывает реле давления, и насос не включается.
Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.
Пошаговая инструкция по регулировке реле давления
Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.
Для начала нужно измерить величину давления в гидроаккумуляторе
Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.
Для регулировки реле необходимо снять крышку корпуса
Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения
Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.
Заводские настройки реле нуждаются в корректировке
К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.
Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.
При спуске воды стрелка указывает снижение давления
Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.
Теперь нужно заметить значения, при которых насос отключается
Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.
С помощью ключа нужно ослабить малую пружину на пару оборотов
Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.
Регулировка большой пружины
Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.
Критерии выбора реле для насоса
Подключение реле давления воды
Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.
Электрическая часть
Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 мм². Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.
Схема подключения реле давления воды к электрощитку
Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:
- заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
- клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
- клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).
Расположение клемм на корпусе реле давления воды
Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.
Подключение к трубопроводу
Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.
Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.
Пример обвязки реле давления для насоса
Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.
При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.
Реле давления насосной станции
Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.
Механические реле
Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.
Механическое реле давление регулируется натяжением пружин
Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.
Электронные реле
Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.
Электронное реле давления воды
Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.
Характеристики устройства
В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.
Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.
Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны
Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.
Особенности работы
Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.
РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.
Поэтапный разбор работы датчика давления:
- По открытию крана вода начинает поступать из бака.
- По мере убывания жидкости в насосной станции давление постепенно снижается.
- Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
- По закрытию крана бак наполняется водой.
- Как только показатель давления достигает максимальных значений, оборудование отключается.
От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.
Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.
Как отрегулировать уровни давления в реле
Удобство пользования насосной станцией и срок службы отдельных ее составляющих напрямую зависят от правильности настройки работы реле давления и гидроаккумулятора.
Реле, прежде чем включить или выключить систему подачи воды диагностирует состояние гидронакопителя на предмет:
- минимальное давление в нем;
- максимальное давление;
- разница между ними;
- и технически допустимое давление накопителя.
Минимальный уровень давления в баке составляет 1,5 атмосферы и это означает, что реле активирует подачу воды, если давление упадет ниже этой отметки. Максимальный уровень находится в пределах 5 атмосфер. Если давление превысит этот показатель, реле отключит насос. Разница между этими величина примерно составляет 2,5 атмосфер.
Следует знать, что завод-изготовитель первоначально устанавливает технически рассчитанные пределы давления в реле. Это как раз вышеуказанные величины. И прежде чем запускать собранную насосную станцию, необходимо сверить эти показатели, так как в процессе хранения до покупки могло произойти ослабление давления в гидроаккумуляторе.
Разновидности реле давления
Реле давления имеют несколько разновидностей. Чаще всего используются устройства в форме небольших коробочек, есть и довольно габаритные приборы. Отличаются они наличием дополнительных функций. Классическое реле давления состоит из двух основных модулей:
- электрического;
- гидравлического.
Первый предназначен для подключения проводников с электрическим током. Он представляет собой металлические клеммы с зажимными болтами. Они имеют свойство размыкаться и замыкаться в зависимости от того, в каком положении находится гидравлическая часть. Последняя в реле непосредственно взаимодействует с жидкостью, которая поступает от насоса. Она представляет собой две пружины и шток, который перемещает контактную часть. Благодаря пружинам и происходит регулировка давления до требуемого значения. На картинке ниже можно увидеть обозначение основных компонентов.
Накидная гайка под номером 7 подключается к пятерику. Через ее вход на пружинный блок воздействует давление воды. Как только оно падает ниже выставленного значения, происходит воздействие на клеммы, которые обозначены цифрой 2. Контакты замыкаются и на насос подается питание. После перекрытия смесителя или крана давление в системе начинает возрастать. Когда оно достигает верхней точки, тогда давление на пружину увеличивается, и она размыкает контакты.
Обратите внимание! Есть варианты реле, где вместо накидной гайки присутствует резьба, которая вкручивается в переходник. Любой вариант удобен, все зависит от переходника, который был приобретен для сборки системы. В продаже доступны такие реле давления:
В продаже доступны такие реле давления:
- механические;
- электронные;
- со встроенным манометром;
- с датчиком сухого хода.
Механический вариант описывался выше. В электронных реле давления присутствуют дополнительные модули, которые замыкают или размыкают контакты. В электронных моделях может присутствовать электронный манометр с цифровым дисплеем, на котором даже в темном помещении легко увидеть показания. Некоторые механические модели также оснащаются стрелочным манометром. Датчик сухого хода предотвращает холостую работу насоса, если произошла разгерметизация подающей трубы, забилось заборное отверстие или упал уровень воды. Как только жидкость перестает поступать, контакты размыкаются и прекращается подача питания.
Стоимость замены
Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.
Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.
Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.
Стоимость реле и гидроаккумуляторов некоторых производителей
Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.
Представлено реле давления Джилекс РДМ-5
| Изображение | Модель | Габариты в миллиметрах | Цена в рублях |
|---|---|---|---|
| Джилекс РДМ-5 | 110х110х70 | 900 | |
| Danfoss KP1 | 107х65х105 | 1 570 | |
| Беламос PS-7 | 150х80х150 | 575 | |
| Калибр РД-5 | 103х65х120 | 490 |
Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.
Гидравлическая емкость Тополь на 24 л
| Производитель | Объем в литрах | Стоимость в рублях |
|---|---|---|
| Джилекс | 24 | 1 400 |
| 50 | 3 500 | |
| 100 | 6 300 | |
| Тополь | 24 | 1 100 |
| 50 | 2 900 | |
| 100 | 5 100 |
Гидроаккумулятор Джилекс, вмещающий 24 л
Стоимость реле и гидроаккумуляторов некоторых производителей
Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.
Представлено реле давления Джилекс РДМ-5
| Изображение | Модель | Габариты в миллиметрах | Цена в рублях |
| Джилекс РДМ-5 | 110х110х70 | 900 | |
| Danfoss KP1 | 107х65х105 | 1 570 |
| Беламос PS-7 | 150х80х150 | 575 | |
| Калибр РД-5 | 103х65х120 | 490 |
Статья по теме:
Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.
Гидравлическая емкость Тополь на 24 л
| Производитель | Объем в литрах | Стоимость в рублях |
| Джилекс | 24 | 1 400 |
| 50 | 3 500 | |
| 100 | 6 300 | |
| Тополь | 24 | 1 100 |
| 50 | 2 900 | |
| 100 | 5 100 |
Гидроаккумулятор Джилекс, вмещающий 24 л
Где установить механический контроллер?
Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.
Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.
Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом
Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:
- Погружной или поверхностный насос.
- Манометр.
- Гидроаккумулятор.
- Датчик давления.
- Трубопровод.

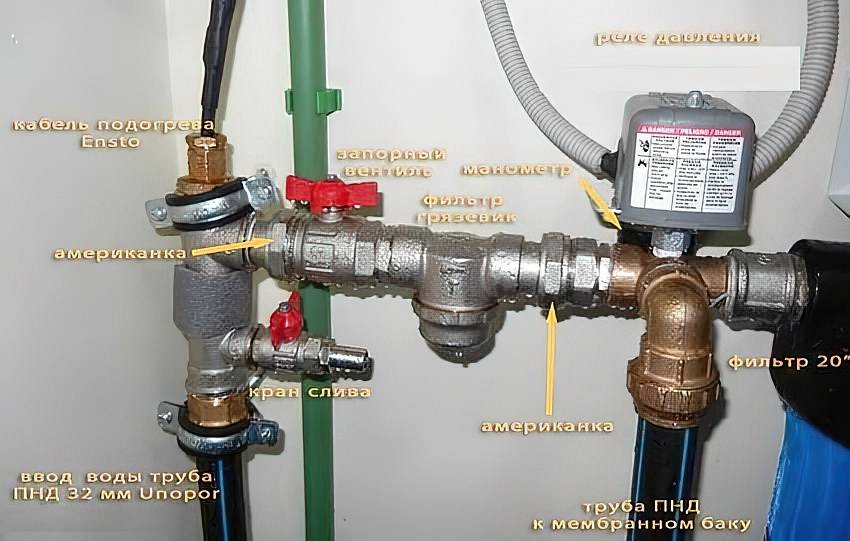

Схема установки реле
Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.
Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.
Порядок регулировки реле давления воды для насоса
Как и любое другое, это устройство позволяет осуществить подачу воды в домашний водопровод с одинаковым давлением. Срабатывает этот прибор после достижения предусмотренного настройкой показателя давления. На заводе, конечно, устанавливают основные показатели, но их чаще всего бывает недостаточно для обеспечения комфортного давления, поэтому уже после покупки придется выставлять собственные параметры
Специалисты, конечно, сделают все качественно и хорошо, но иногда лучше разобраться в важном вопросе самостоятельно
Готовый к монтажу узел
Регулировка реле давления РДМ-5: краткая инструкция
Чтобы правильно произвести регулировку реле давления воды для насоса следует выполнять несложный алгоритм:
- Наполнять бак водой, пока на манометре не появится требуемое максимальное значение.
- Отключить на время насосную станцию.
- Открыть корпус, и получить доступ к пружинам регулировки. Придется аккуратно вращать небольшую гайку. В какой-то момент сработает механизм. При вращении против часовой стрелки уровень давления уменьшается. При вращении по часовой – увеличивается.
- Нижняя граница устанавливается путем открытия крана и медленного слива воды из бака.
- При нужных показателях манометра процесс останавливают.
- В регулировке нижних параметров участвует большая гайка. При ее вращении тоже придется дождаться срабатывания контактов.
Принцип настройки пороговых значений Совершать это действие следует раз в месяц, но это в идеале. Желательно проводить ее хотя бы один раз за квартал. Маленькая разница между границами давления обязывает насосную станцию работать с большой частотой включения и выключения насосов. Такой режим эксплуатации позволяет обеспечить бесперебойную подаче воды в кран и при этом ее напор остается всегда примерно на одном уровне, но это скажется на долговечности работы насосной станции. Большой диапазон создает некоторые перепады напора воды, но насосная станция подвергается меньшим нагрузкам из-за постоянного включения и выключения и, соответственно, долго не потребует ремонта или замены.
Важно! Стоит отметить, что разность минимального и максимального давления должна быть больше одной атмосферы
Профилактика, ремонт и устранение поломок
Любые типы гидроаккумуляторов для систем водоснабжения требуют комплексного обслуживания и своевременной профилактики.
Причин поломок расширительных баков существует огромное количество, но основными из них являются высокая частота включений насосного оборудования, подача воды через обратный клапан, низкий напор воды, низкое рабочее давление в гидробаке, повреждение внутренней мембраны или наружных стенок корпуса, неправильно подобранный объем бака.
Чтобы устранить серьезные поломки и предотвратить аварийное состояние бака, требуется проведение регулярных проверок и профилактики устройства.
Некоторые поломки устраняются следующим образом:
- Давление воздуха увеличивается путем нагнетания через ниппельное отверстие при помощи насосного или компрессорного оборудования.
- Поврежденная поверхность мембраны или корпуса восстанавливается в СЦ (сервисном центре). При наличии серьезного повреждения проводится их замена.
- Разница в давлениях выравнивается путем значительного увеличения дифференциала с учетом частоты рабочих включений установленного насосного оборудования.
- Достаточный объем гидробака определяется до начала монтажных работ.
Чтобы обеспечить бесперебойность системы, в ней не должно быть воздушных пробок. Периодичность проверок – 1 раз каждые 3 месяца. В этот период проводится полный контроль над выставленными порогами срабатывания насоса, настройками реле, герметичностью корпуса, исправностью мембраны и отсутствием протечек.
Неправильная настройка любого элемента системы может повлиять на работоспособность и долговечность гидробака.
Гидроаккумулятор для горячей воды и холодного водоснабжения успешно применяется в частных домовладениях. Грамотное подключение и настройка прибора обеспечат длительный срок эксплуатации и эффективную работу системы водоснабжения.
Настраиваем реле
Здесь также все несложно. Для необходимых манипуляций, вскрываем коробку реле, чтобы подобраться к гайкам, удерживающим пружинные регуляторы. Регулируя натяжение большой гайки (большого регулятора), мы устанавливаем минимальное давление, а затягивая или ослабляя малую, мы регулируем разницу минимального и максимального показателей.
Итак, чтобы приступить, необходимо остановить насос и опустошить бак. Далее ослабляем большой регулятор, открутив гайку полностью. Запускаем насос и одновременно затягиваем гайку. Как только началась подача воды, прекращаем затягивать большую гайку. При соблюдении этих условий давление в накопителе установится на нужной отметке, а именно оно должно быть 1,5 атмосферы.
Теперь нужно выставить разницу показателей. Для этого нужно дождаться пока насос выключится и посмотреть, сколько показывает манометр. Если величина та, которая должна быть, так и оставляем. Если нет, затягиваем гайку, чтобы давление повысилось, ослабляем, чтобы понизилось. После этих манипуляций насосную станцию вновь запускают. Все показатели должны быть проверены снова. Стоит учесть, что превышение минимального показателя постепенно повреждает мембрану, которая выйдет из строя быстрее. И, кроме того, не стоит поднимать давление в самом накопителе больше 5 атмосфер. Излишние нагрузки выводят из строя уплотнители в кранах и ту же мембрану.
https://youtube.com/watch?v=US0MYU7JJTQ
Классификация гидроаккумуляторов для систем водоснабжения
Известные конструкции рассматриваемых устройств различают по последующим показателям:
- По ёмкости.
Выпускаются гидроаккумуляторы маленького (до 40…50 л.), среднего (до 120…150 л.) и огромного (до 400 л.) объёма. Крайние в бытовых сетях водоснабжения юзаются редко;
- По компоновке. Различают устройства, устанавливаемые вертикально и горизонтально. Явных преимуществ одна компоновка перед иной не имеет. К примеру, вертикальные гидроаккумуляторы занимают меньше установочной площади, но зато несколько наиболее трудоёмки в текущем регламентном обслуживании;
- По корпуса. Выпускаются устройства с корпусом из нержавеющей стали, но встречаются и наиболее дешёвые выполнения, где корпус сделан из обыкновенной стали с следующим эмалевым покрытием;
- По способу стравливания воздуха для повторяющейся корректировки давления в корпусе: это может быть особый клапан, или обыденный кран (последний вариант предусматривается в гидроаккумуляторах, которые рассчитаны на маленькие объёмы воды);
Все составляющие конструкции должны обладать сертификатом гигиенического соответствия и иметь надёжную антикоррозионную защиту.
При выборе типоразмера гидроаккумулятора учитывается следующее:
- Максимальная дневная потребность в питьевой воде.
Так как на этот параметр влияет также и способности подающего воду насоса, то эти элементы обустройства системы домашнего водоснабжения целенаправлено подбирать одновременно.
- Желаемое давление воды в сети, от что будет зависеть объём устройства, а также прочностные свойства корпуса. К примеру, в дешёвых гидроаккумуляторах они традиционно не превосходят 2 ат, что для неких ситуаций может оказаться опасным.
- От типа насоса – погружной либо поверхностный. В первом случае гидроаккумулятор нужно устанавливать конкретно на выходе насоса, чтоб предотвратить его лишне нередкое включение/выключение. Для поверхностных насосов, накачивающих воду в наполнительный бак, гидроаккумулятор монтируют рядом с ним.
При этом, чем выше размещено устройство, тем наименьшего объёма оно может быть. Для поверхностных насосов объём бака может приниматься наименьшим, чем для погружных.
- От наличия либо отсутствия обратного клапана в системе внутридомового водоснабжения. Ежели таковой клапан отсутствует, то гидроаккумулятор придётся устанавливать перед разветвлением водоподающего контура, и непременно снабжать манометром.
- Наибольшая допустимая частота включений (для погружных насосов), которая не обязана быть больше 25…30 в час.
Профилактические мероприятия
Если система работает неисправно и показатели манометра подтверждают это, проводят следующие профилактические мероприятия:
- Детали, чувствительные к механическим воздействиям, проверяют и при необходимости регулируют.
- Контакты рекомендуется прочистить.
- При несрабатывании реле не стоит торопиться его разбирать, лучше постучать по корпусу нетяжелым предметом. Специалисты отмечают, что такая манипуляция часто помогает.
- Раз в год смазывают подвижные части устройства консистентной смазкой.
- Если закрутить и затянуть гайки регулировки, реле вовсе не будет работать. Это распространенная ошибка.
Цена установки колеблется в широком диапазоне, минимальная стоимость во всех регионах России не превышает 1000 рублей. Электронные модификации стоят дороже, поскольку показывают более точные данные.
