Как отрегулировать пластиковое окно по вертикали?

Настройка по горизонтали и вертикали

По горизонтальной стороне створка подлежит регулировке в случае скоса рамы, спровоцированной усадкой конструкции, неправильным открытием окошка или ослабленных креплений элементов фурнитуры. Для устранения проблемы необходимо в верхнюю оконную петлю вставить шестигранный ключ, поворачивая по часовой стрелке до момента, пока створка не отдалится на достаточное расстояние.

Регулировка верхнего навеса

При этом нижняя часть противоположно стоящего элемента должна заметно опуститься. Регулировка нижней петли осуществляется с внешней стороны. Сдвиги составляют в среднем 2 мм.

Регулирование пластиковых конструкций должно происходить плавно, чтобы механизмы сдвигались не более чем на 1 мм в один подход.

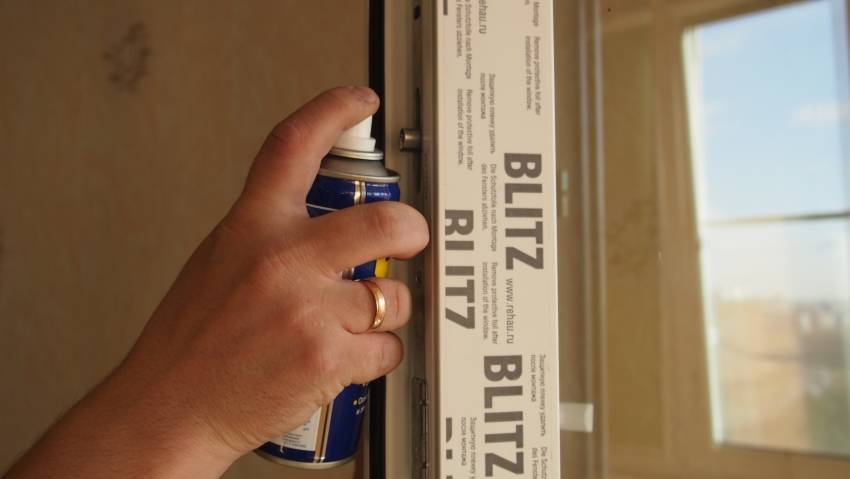

Очистка фурнитуры от скопившейся пыли

Регулировка фурнитуры и ремонт пластиковых окон связан с качественным уходом за конструкцией. Нужно обеспечивать глубокое очищение в труднодоступных местах от скопившейся грязи. Если своевременно не почистить окна, то рано или поздно снова придется их ремонтировать нарушившийся функционал из-за мусора. Процесс ремонта пластиковых окон очень трудоемкий из-за веса конструкции, поэтому данные работы лучше осуществлять с помощниками.

Для приведения в порядок элементов используют следующую схему регулировки:

Створка снимается с петель, вбираются накладные элементы рамы.
Вынимается верхняя ось.
С нижних петель убирается створка.
Аккуратно отставить ее в сторону.

Затем осматривается площадь створки, закрепленные шурупы на ней откручивают. Детали механизма следует хорошо промазать, желательно применять специализированные растворы, которые удобно наносить кистью. После завершения процедуры конструкцию нужно хорошо просушить с помощью холодного воздуха из фена на свежем воздухе. Смазку наносят на каждый движущий механизм, после чего фурнитуру собирают в обратном порядке, а затем устанавливают на исходное место. Не забудьте нанести смазку после регулировки пластиковых окон на каждую оконную петлю.

Процесс регулировки оконной фурнитуры на пластиковых окнах может зависеть от компании-производителя. Имеются разновидности, которые регулируются отвертками, расположенными на стороне ручек. Их можно отрегулировать с помощью шестигранного ключа.

Настройка всех положений для точек регулировки может делаться даже при отсутствии опыта. Единственным требованием является соблюдение аккуратности. При неправильной калибровке пластиковое окно может перестать правильно функционировать, после чего придется вызывать мастера для проведения повторной настройки.

Замена ручки и регулировка фурнитуры

Самой распространенной проблемой часто выступает поломка ручек. Встречаются следующие проблемы с данным оборудованием:

поломка и полный выход из строя без возможности восстановления;
заедание и трудности при открывании и закрывании устройства;
расшатывание, которое начинается после долгого пользования оконным оборудованием.

Этот перечень самых распространенных проблем можно легко исправить самостоятельно в домашних условиях. Достаточно иметь под рукой отвертку и машинное масло. Необходимо проделать следующее:

уничтожить скопившуюся пыль, грязь и все то, что мешает нормальному функционированию ручки;
протереть поверхность ручки и прилегающей створки;
машинным маслом тщательно протереть все поверхности, которые могут приходить в движение при открытии окна;
если проблема не исчезла – подтянуть крепления ручки;
затянуть болты, чтобы укрепить положение оконной ручки.

В некоторых случаях необходимо снизить прижим, чтобы устройство стало работать свободно. Если ручка вышла из строя, то ее можно легко заменить в домашних условиях. Достаточно снять блокирующее устройство и открутить болты. Далее поменять на новую и закрутить все обратно.

Также ручку может зафиксировать специальный блокиратор, который уже вмонтирован в устройство. В этом случае регулировке подвергается язычок, находящийся под ручкой.

Регулировка по горизонтали

Данный вид регулировки необходим в тех ситуациях, когда створка с трудом открывается и соприкасается с рамой по всей длине. Причины немедленной регулировки пластиковых окон по горизонтали:

возможна поломка оконной ручки, поскольку возникнут трудности ее прокручиванием;
створка может перестать открываться и остаться в одном виде на долгое время;
некоторые детали могут заклинить и перестать функционировать;
положение створки очень сильно повлияет на внешний вид самой рамы.

Чтобы не допустить всех этих последствий, нужно немедленно начать действовать

Для этого необходимо заострить внимание на нижней и верхней петлях. В них также есть специальные отверстия, которые подходят под шестигранный ключ, поэтому им можно выполнять регулировку оконных петель

Главное верно найти расположение этих специальных отверстий: снизу они расположены с наружной и внутренней стороны, поэтому положение окна можно изменять из разных точек. Провернув ключ в направлении по часовой стрелке, оконная створка переместится в противоположную самой петле сторону. В другом направлении наоборот сместится в сторону петли.

Если решили отрегулировать на верхней петле, то это необходимо делать только при условии открытого окна. Принцип перемещения сохраняется точно такой же, каким он был и на нижней петле.

Регулировка по вертикали

Если левый край створки задевает раму и его стоит приподнять, в таком случае используется вертикальная регулировка. Чтобы правильно все настроить, дальше проделать следующее:

вертикальную петлю, расположенную в нижней части окна, прокрутить строго по часовой стрелке;
поднять створку на такой уровень, после достижения которого проблема с трудным закрыванием и заеданием будет устранена;
закрепить петлю в таком положении.

Само окно нужно поставить на режим проветривания. Проворот по часовой стрелке поднимет створку, а против часовой – опустит

Очень важно проверять, на каком уровне находится створка на данный момент регулировки, чтобы не переборщить с изменением положения

Регулировка прижима

Внутри каждой створки расположены цапфы – специальные металлические заглушки. Крепятся они на эксцентрики. Сам прижим пластикового окна, который отвечает за поворот ручки, Чтобы его отрегулировать, необходимо прокрутить цапфы.

Как отрегулировать прижим пластикового окна:

взять пассатижи для отвода цилиндров, для цапф с прорезью необходимо использовать плоскую отвертку: работать ей будет гораздо эффективнее;
настроить ответные цилиндры, если отсутствует регулировка при помощи эксцентриков;
зафиксировать ответные цилиндры двумя болтами и проверить надежность крепления;
выбрать положение зацепа посредством шестигранного ключа для регулировки положения: при необходимости ослабить прикасание – сдвигать по направлению к комнате, при усилении – наружу.

Такие действия необходимо проводить при обнаружении зазоров между рамой и створкой. Если из окна дует, а створки закрыты, то это первый признак того, что оборудование нуждается в регулировке.

Причины появления неполадок

Специалисты выделяют несколько причин появления проблем с пластиковыми окнами.

Износ уплотнителей

Для изготовления данного элемента применяют разное сырье: каучук, полимеры, силикон и т.д. Все они имеют общий недостаток: рассыхаются, теряют эластичность и при долгом использовании разрушаются.

Причиной неисправности пластиковых окон может стать износ уплотнителей.

В результате уплотнитель может вылететь из пазов, но владелец окна не обратит на это внимания и с наступлением холодов столкнется с продуванием помещения.

Также рассохшиеся резинки при сильном сдавливании не могут вернуться в первоначальную форму. Производители стеклопакетов знают об этом нюансе и рекомендуют в течение нескольких лет не менять силу прижима створок. Только когда уплотнитель слегка подсохнет и перестанет быть эластичным, потребуется настройка на зимний и летний режим.

Большой вес створки

Средний вес 1 м² стекла толщиной 1 мм составляет 2,5 кг. Если в пакете 3 стекла по 4 мм, а площадь остекления 0,35 м², то стеклопакет будет весить около 10 кг. Когда окно будет открываться, на крепежные элементы конструкции пойдет сильная нагрузка.

Получается, что при отсутствии нагрузки на крепежные элементы проседания не будет. Когда окно открыто вертикально (проветривание), то вес стеклопакета принимает низ «коробки», а не петли. Если не распахивать створки настежь, то в 99% случаев дополнительная корректировка не требуется. Рама из пластика перенесет весь срок эксплуатации без подкрутки винтов и петель.

Что делать, если регулировки не работают

Предположим, что вы выполнили все необходимые действия, отрегулировали эксцентрики, заменили ответные планки, выполни регулировку углов и так далее. Но, это не привело к положительным действиям и все равно возникает сквозняк, окна промерзают, образуется конденсат, который «течет» по подоконнику на невлагостойкий ламинат. Причиной этому могут быть следующие проблемы:

Некачественные окна. Такое бывает, когда сборка выполнена с нарушением технологии. На бракованные окна может повлиять некачественный монтаж. Необходимо проверить установку окон по уровню, и если это не так, необходимо обратиться по гарантии к производителю. В случае с rehau процент некачественных сборок минимален.
Стыки подоконника и окна выполнены негерметично. Если есть какие-либо щели у подоконника и рамы, необходимо использовать герметик, который закроет мостики холода и после герметизации в доме станет значительно теплее. Производители пластиковых окон рекомендуют утеплять откосы при помощи пластиковых панелей. Пространство «за панелями» тоже нужно запенивать, что делает пространство в доме значительно теплее.
Монтажная пена не защищена снаружи. Если окна установлены без ленты псул, то монтажная пена может разрушиться спустя время. Ее могут выклевать птицы или разрушить насекомые, что приведет к образованию сквозняков в доме. Поэтому, необходимо защищать пену, например окрасить ее, чтобы под действием солнца она не разрушалась.
Износилась уплотнительная резинка. Это может произойти вследствие некачественного материала, либо неправильной эксплуатации. Во-первых, хотя бы раз в квартал нужно протирать резинку от пыли. Во-вторых, необходимо смазывать специальным составом уплотнительную резинку. В-третьих, ее следует менять спустя 5 лет эксплуатации. Если окна были вставлены в доме без отопления, и вы въехали туда спустя несколько лет после установки, резинка могла рассохнуться, что приведет к нарушению герметичности.
Не предусмотрена наружная и внутренняя гидроизоляция окон. Что касается внутренней гидроизоляции, то она подходит только под пластиковые откосы. Под штукатурку ее не используют. Наружная гидроизоляция клеится на донник. В перспективе наружная гидроизоляция закрывается отливом. Рекомендуют дополнительно гидроизолировать примыкание рамы к верхней части проема, поскольку здесь, если нет облицовочного материала фасада дома, может скапливаться жидкость.

Створка перестала закрываться: решение проблемы

Регулировку прижима необходимо производить, когда окно с трудом переходит из открытого положения в закрытый. Часто причиной выступает устройство замка, не позволяющее повернуть ручку. Точная последовательность действий зависит от конкретного производителя. Одни экземпляры снабжены тонкой пластиной, оснащенной пружиной с внутренней стороны, которую необходимо прижать и повернуть ручку для закрытия окна. Другие экземпляры снабжены язычком под ручкой – при надавливании на него блокировка отрегулированного механизма снимается.

В ситуации, когда окно по-прежнему не желает закрываться, потребуется небольшой ремонт. Необходимо открыть створку, отыскать элемент механизма, который служит зацепкой язычка, открутить и установить с внутренней стороны тонкую пластинку. Решение способствует сдвигу механизма ближе к ответному элементу. В итоге увеличится площадь касания, позволив без труда закрыть окно.

Ошибки при регулировке

Не стоит переводить в «зимнее» положении только что установленный стеклопакет. Резкое давление на новый резиновый уплотнитель может вызвать его необратимую деформацию, после ослабления нагрузки он не вернётся к первоначальной форме.

Неравномерность прижатия. После проведения всех работ нужно проверить степень прилегания окна по всему периметру с помощью того же листа бумаги или визуально. Неравномерная нагрузка на разных участках также приведёт в деформации прокладки и появлению сквозняков.

С наступлением лета обязательно ослабить прилегание, так как все материалы при более высоких температурах расширяются, и, соответственно, увеличивается давление между деталями стеклопакета.

Как видно, настройка сезонного положения окна не представляет никаких трудностей. С поставленной задачей справится любой человек без подготовки. Понадобятся самые простые инструменты, которые есть в любом доме. Смена режимов позволяет обеспечить наиболее комфортный микроклимат в помещении и уменьшить степень износа уплотнителя и крепежных деталей, значительно продлевая таким образом срок службы оконных конструкций.

Помимо описанных корректировок положения окна не забывайте об элементарных правилах ухода и эксплуатации: смазывайте петли машинным маслом, уплотнитель специальной силиконовой смазкой, не нагружайте открытые створки, до конца поворачивайте ручку при открывании. Это поможет предотвратить крупные поломки фурнитуры и всей конструкции.

Полезное видео по уходу за фурнитурой:

Полезно3Бесполезно1

Регулировка в зависимости от проблемы

Переходим к более сложным настройкам. Здесь рассмотрим все ситуации, когда плохо закрывается пластиковое окно. Створка:

провисла и цепляет углом за раму или импост;
села — нужно приподнимать, чтобы закрыть;
появился сквозняк между петлями. Одновременно стеклопакет начал цеплять импост;
верхний, противоположный ручке угол, отошел от рамы.

Створка провисла

Обычно провисание створки происходит из-за веса стекла, когда окно находится в положении «Открыто». Как уже отмечалось выше, своей массой стеклопакет давит на петли. При этом вверху крепеж вытягивает стенку профиля наружу, внизу, наоборот, вдавливает металл внутрь. По законам механики на верхнюю петлю действуют большие силы, чем на низ створки.

Поэтому и наблюдается картина, когда верхний угол со стороны ручки сильно провисает. Редко, но бывает, когда нижний угол опускается больше. В обоих случаях настройки одни и те же:

с петель снимаются декоративные накладки;
окно открывается;
регулировочным винтом верхней петли створка подтягивается к раме;

Регулировка верхней петли.

вертикальным винтом в нижней петле приподнимается.

Регулировки в нижней петли.

Крутить в обоих случаях нужно по часовой стрелке. У фурнитуры фирмы «Winkhaus» наоборот, верхний винт крутится против часовой стрелки. После каждого оборота ключа на 180o, окно закрывается. Проверяется его заход на раму и импост.

Если внизу не произошла деформация металлического профиля, то этими двумя винтами можно добиться точной геометрии стеклопакета. Если есть небольшие проблемы с крепежом нижней петли (это когда нижний угол просел больше), створку отодвигают от рамы нижним регулировочным винтом, отвечающим за настройки по ширине.

Створка села

Встречается ситуация, когда в районе обоих петель произошла одинаковая деформация профиля. В таких случаях окно село, но сохранило вертикальное положение. Регулировка в этом случае такая же простая, как и перевод прижима на сезонный режим:

с нижней петли снимается верхняя часть декоративной защиты;
ключом по часовой стрелке стеклопакет поднимается, пока не закроет раму вверху на 8 мм;
декоративная защита возвращается на место.

Сквозняк между петлями

По разным причинам (некачественная фурнитура, ошибки в первоначальных настройках, деформация стеклопакета) створка может отойти от рамы в районе петель. В результате в этом месте появляются сквозняки, а со стороны ручки пластиковые профили могут цепляться друг за друга.

Восстановление первоначальных настроек проводится винтами горизонтальной настройки, расположенными в верхней и нижней петле. Крутить нужно по часовой стрелке, постоянно проверяя, как происходит закрывание и открывание окна. Смещать створку нужно до тех пор, пока она не будет перекрывать импост на 8 мм — это стандартные параметры регулировки.

Схема регулировки по горизонтали.

Устранение неравномерного прижима

Распространенной проблемой является сквозняк в верхнем углу в районе петли. Найти можно с помощью горящей свечи — отклонение пламени просигналит. Самостоятельный ремонт не относится к категории сложных. Пошагово алгоритм работ следующий:

ручка ставится в горизонтальное положение, створка открывается;
ручка поднимается вертикально, окно откидывается;

на ножницах находится регулировочный винт;
шестигранником он крутится по часовой стрелке на 180o;

створка прижимается к раме;
ручка переводится в горизонтальное положение;
окно дожимается до рамы и закрывается;
горящей свечей или спичкой проверяется герметичность уплотнителей.

Если пламя не отклонилось — настройки закончены. При наличии сквозняка все повторяется в точной последовательности до тех пор, пока угол стеклопакета не будет плотно прижиматься к раме.

Ремонт и регулировка ручки

Активное использование окна, постоянное воздействие на главный его механизм — ручку — приводит к поломкам разного типа. Вызов мастера в таких случаях не требуется, так как отрегулировать ручку на пластиковом окне очень просто.

Расшатывание

Если ручка разболталась, достаточно подтянуть два болта, спрятанных под пластиковой декоративной накладкой. Для ее демонтажа не требуется инструмент — достаточно потянуть ручку на себя и повернуть деталь на 90 градусов. Болты затягиваются крестовой отверткой, затем фурнитура возвращается на место.

Заедание

Если ручка поворачивается с усилием или не встает в стандартные положения, причиной обычно служит засорение механизмов. В этом случае следует открутить ручку и очистить все подвижные части конструкции аэрозолем WD-40. После этого окно смазывается машинным маслом.

Регулировка ручки пластикового окна

Кроме того, причиной плохого функционирования окна иногда становится:

неправильное положение створок пластиковых окон — ремонт и регулировка своими руками в таком случае заключается в изменении их положения при помощи шестигранного ключа, как описано выше;
если ручка плохо встает в положение «закрыто», это говорит о слишком сильном прижатии створки к раме — необходимо отрегулировать цапфы по всему периметру, немного их ослабив.

Заклинивание

Застревание ручки в одном положение — следствие работы блокировочного механизма. Он необходим, чтобы не сломать фурнитуру — металлический язычок блокиратора не дает, к примеру, открыть окно, когда оно находится в режиме проветривания. Однако блокиратор иногда срабатывает и в неподходящий момент, не давая закрыть окно. Происходит это из-за неправильного обращения — слишком резкого изменения положения ручки.

Регулировка ручки пластикового окна в этом случае зависит от производителя фурнитуры:

Блокировка отключается следующим образом: створка открывается, около ручки находится металлическая пластина, на которую нужно надавить и повернуть ручку в любую сторону.
Maco и другие. Под ручкой имеется стальной язычок, который торчит под углом в режиме блокировки. На него нужно нажать, поставив в позицию «параллельно раме», и изменить положение ручки.

Замена

При повреждении стандартной ручки или необходимости ее замены на запорный механизм возможна установка новой детали своими руками. Делается это очень просто:

Со старой ручки снимается пластиковая защита.
Откручиваются два крестовых болта.
Устанавливается и прикручивается новая ручка.

Такая установка и ремонт фурнитуры пластиковых окон не занимает много времени, а новую деталь можно найти в любом строительном магазине.

Износ и деформация запорных планок

Чтобы оценить техническое состояние запорных планок, распахните окно и произведите осмотр. Как правило, на каждой стороне оконного створа находится по одной запорной пластинке. Если Вы обнаружите износ какой-либо планки, это будет означать неправильное размещение створки в раме. Чтобы исправить данный дефект, надо открыть окно, убрать с регулировочных винтов пластиковые накладки, которые располагаются на нижней и верхней петлях, и, используя 4-миллиметровый шестигранник, немного открутить винты.

Затем, подкручивая регулировочный болт, скорректируйте положение верхней части оконного створа. Сначала надо произвести горизонтальное выравнивание относительно рамы, после чего нижним винтом произвести корректировку сдвига «вверх-вниз». Добиться высокой точности совсем не сложно. Понемногу подкручивая винты, открывайте и закрывайте окно до того момента, когда Вам покажется, что створка плавно и без нажима вписывается в раму.

Как отрегулировать верхнюю петлю самостоятельно

Для устранения проблемы, связанной с неправильным открыванием фрамуги или плохим её прилеганием, створку в районе верхней петли прижимают и открывают.

Продувание со стороны петель встречается при нарушениях монтажа оконной рамы. Чтобы отрегулировать эту неполадку, со створки снимают штапик и посередине между профилем и стеклом подкладывают несколько рихтовочных пластин. Для этого широкую стамеску прислоняют в месте стыка профиля фрамуги и штапика и несильным ударом отсоединяют штапик.

В домашних условиях рихтовочные пластины изготавливают из обыкновенной деревянной линейки. При их использовании нужно стараться не повредить стеклопакет.

Как проверить состояние фурнитуры

Диагностика фурнитуры позволяет обнаружить проблему на раннем этапе, до появления более сложных поломок. Для проверки плотности прижима в первую очередь нужно осмотреть уплотнители, выполнив следующие действия:

Перевести цапфы на нейтральную позицию и закрыть окно.
Поджечь спичку или свечу и поднести к стеклопакету. Колыхание огонька свидетельствует о необходимости регулировки.

Проверку герметичности пластикового окна осуществляют с помощью пламени свечи.

Есть еще один вариант для диагностики:

Установить на нейтральной позиции цапфу.
Между створкой и «коробкой» поставить лист формата А4.
Закрыть стеклопакет и вытянуть бумагу.

Если лист не вытаскивается или выходит с трудом, значит, уплотнители исправны и корректировка не требуется.

Также для проверки силы прижима используют фурнитуру. Анализ проводится по аналогии с уплотнителями, но есть ряд нюансов:

используя цапфы, створки перевести в режим «зима»;
после закрытия стеклопакета поднести к нему горящую свечу, но проверять колебание пламени нужно не в одном углу, как при проверке уплотнителей, а по всему периметру.

Идентичным образом поступают с бумагой, анализируя все углы и щели. Если обнаружили сквозняк или лист вытягивается без особых усилий, то требуется корректировка.
