Когда необходимо делать регулировку двери?
Задумываться о том, что бы отрегулировать балконную дверь стоит только тогда, когда становятся заметны неполадки в работе створки – дискомфорт при использовании двери.
Вспомните, когда на балконе только установили новые окна и двери. Ручка поворачивалась легко и в строго необходимое положение, дверь не «путалась» – производить полное открытие или устанавливаться на проветривание. Все движения створки были плавными, легкими.
При возникновении любых проблем с эксплуатацией балконной двери, даже в виде более жесткого открывания или закрывания – необходима регулировка механизма.
Виды
Сегодня фиксирующий механизм на дверь балкона из пластика может быть трех видов. Каждый из них имеет свои особенности установки и функциональные способности.
Магнитная
У этой защелки механизм напоминает тот, что встроен в кухонных шкафчиках. Магнитная защелка отличается удобством, которое заключается в том, что можно монтировать такое изделие вместо штыря, что находится в стандартном комплекте. На рамку устанавливают магнитный язычок. Именно он будет задерживать створку при закрывании.
А вот как выглядит ручка с магнитным замком для межкомнатных дверей, и как её можно установить. можно прочесть в данной
На фото – магнитная защелка:
Магнитный вариант
В продаже сегодня можно увидеть различные варианты магнитной защелки, но самой популярной остается модель Г-образной формы. Она оснащена отверстиями, причем они расположены в том месте, где сосредоточена стандартная фурнитура. Таким образом, удается закрепить планку без приложения особых усилий. Есть защелки, у которых отсутствуют отверстия. Решить эту проблему очень легко, если просверлить их, используя обычную дрель.
К основным преимуществам магнитной защелки на балконную дверь стоит отнести:
- Изделие не дает деталям тереться друг о друга, в результате чего повышается срок службы конструкции.
- Магнит надежно фиксирует планку, если у него есть возможность соприкасаться с ней. Это позволяет не точно располагать детали напротив друг друга, благодаря чему процесс монтажа во много раз сокращается.
- Нет необходимости выполнять в дверном полотне вспомогательные отверстия, которые будут ослаблять конструкцию.
- Закрывание двери будет происходить плавно, так как магнит будет предохранять от захлопывания.
Магнитная защелка – это самый доступный вариант по стоимости и простоте монтажа.
Возможно вас также сможет заинтересовать информация о том, какие существуют
Роликовая
Если вы приняли решение про установку защелки на пластиковую дверь, то стоит обратить внимание на роликовую конструкцию. Ролик расположен в особом корпусе. Обратная сторона механизма держится за счет пружины
Такое изделие монтируют в торце верного полотна на балкон. Ролик может выполнять вращающиеся движения, а вот планка оснащена специальным пазом
Обратная сторона механизма держится за счет пружины. Такое изделие монтируют в торце верного полотна на балкон. Ролик может выполнять вращающиеся движения, а вот планка оснащена специальным пазом.
Когда ролик попадает в него, то он углубляется в конструкцию, в результате чего самостоятельно войти у него уже не получается. Таким образом, наблюдается надежная фиксация двери. Открыть дверную конструкцию легко можно, если слегка ее толкнуть
Но важно понимать, всего установить для надёжности её закрытия
Роликовый вариант
А вот выполнить это самостоятельно сама створка не способна, ведь ее будет сдерживать пружина. В процессе открывания двери поворотные механизмы участия не принимают, так как конструкция отличается долговечностью. Для монтажа необходимо задействовать стандартный набор инструментов – дрель, отвертки и саморезы. Точно такимиже инструментами можно установить
Особенность механизма в том, что паз и ролик должны быть точно сосредоточена напротив друг друга. Если это условие не будет соблюдено, то конструкция не будет полноценно функционировать. При неправильной установке ролика или в случае перекоса паза, дверная конструкция не станет закрываться, пока проблема не будет решена. А вот как настроить дверь стеклопакета, и какие приспособления необходимы, можно узнать
Фалевые
Принцип действия такого фиксатора полностью идентичен роликовой конструкции. Металлический подпружиненный элемент, представленный в виде обратного треугольника, углубляется в паз и фиксирует дверную конструкцию. Но есть одна отличительная особенность, которая отражается на процессе монтажа, чтобы открыть дверь, недостаточно просто нажать, так как защелка устанавливается в паз по плоскости и не выскальзывает обратно.
Фалевая защелка для балконной двери пвх
Чтобы открыть дверную конструкцию, неудобно установить ручку с поворотным механизмом. Он будет отводить защелку в прежнее положение. По аналогии с роликовой конструкцией установка планки с пазом веется на раму стеклопакета, а сама защелка на дверное полотно.
Представленная конструктивная особенность представленного замка для балконной двери и есть ее основным минусов. Таким образом, неудобно осуществлять открывание двери со стороны балкона. Кроме этого, функционирование фалевого механизма нарушается, если дверь перекосила.
А вот как происходит регулировка пластиковых дверей самостоятельно, можно узнать
Регулировка прижима дверного полотна
Виды регулировок балконной двери
Регулировка прижима балконной двери должна самостоятельно проводиться после определения проблемы именно данного характера. Для этого нужно взять ровный лист обычной белой бумаги, прислонить к раме, затем закрыть створку и попытаться вытащить его. При успешной попытке вытянуть лист без особых проблем и с небольшим усилием, требуется провести соответствующую настройку петель
Важно данную операцию провести по всему периметру рамы для локализации проблемы, а затем отрегулировать балконную пластиковую дверь
При проверке плотности прижатия двери ПВХ нужно также оценить наличие возможных перекосов створки относительно рамы. Для этого нужно закрыть створку, обвести её контуры карандашом, не повредив декоративный слой, открыть двери ПВХ своими руками и изучить положение контура относительно рамы.
Выполнять вертикальную регулировку пластиковой балконной двери своими руками необходимо начинать с петель. Для этого нужно аккуратно снять декоративные пластиковые заглушки, чтобы добраться до регулировочного механизма, расположенного в верхней торцевой части, а затем при помощи шестигранного ключа 4 мм выполнить настройку. Поворот необходимо осуществлять в одну сторону одновременно на двух петлях примерно на четверть или пол-оборота и сразу смотреть устранено ли провисание. При наличии перекоса створки проводится регулировка соответственно верхней или нижней петель балконной пластиковой двери.
Горизонтальная регулировка пластиковых балконных дверей производится специальными болтами, расположенными в местах крепления петель в верхней и нижней частях полотна. Вращение по часовой стрелке приведёт к смещению створки от петель, а против часовой – к петлям
При настройке важно делать минимальный угол поворота шестигранника, чтобы не допустить перекос стеклопакета
Регулировку балконной пластиковой двери можно считать завершённой, когда полотно будет прижиматься с одинаковым усилием в каждой точке рамы. Это проверяется всё тем же листом бумаги, когда на балконе створка закрыта.
Полезные профилактические рекомендации
Как отрегулировать пластиковые двери на балконе? Этот вопрос рано или поздно придется решать, и чтобы эта проблема возникала как можно реже, необходимо проводит профилактические меры.
Первым делом перед самой покупкой стеклопакета ознакомьтесь с техническими характеристиками конструкции.
Каждый производитель использует разную фурнитуру, и иногда не самого лучшего качества, что приводит к необходимости регулировки сразу после установки
Фурнитура должна соответствовать весу конструкции, поэтому особое внимание уделите именно этому вопросу. Чаще всего, качественная фурнитура рассчитана на массу в 100-120 кг
В таком случае, этого вполне достаточно, но следует помнить, что конструкция двери может быть разная. Например, если стоит четырехкамерная дверь, то фурнитура может не выдержать таких нагрузок. Соответственно, в таком случае она должна быть как можно более крепкая. Специалисты рекомендуют использовать специальный компенсатор провисания (микролифт).
Этот механизм стоит не дорого и способствует предотвращению провисания. Также регулировка двери балкона будет необходима намного реже, если будет использоваться ограничитель открывания.
В любом случае эта конструкция требует бережной эксплуатации. Необходимо избегать резких открываний и закрытий. В таком случае, вы намного продлите скок службы двери и соответственно фурнитуры.
Как отрегулировать балконную пластиковую дверь в разных ситуациях?
Самостоятельная регулировка пластиковых балконных дверей должна производиться в зависимости от конкретной ситуации и проблемы. Так, створка может не плотно прижиматься, створка может провисать и может возникнуть масса других дефектов.
После того, как была выяснена основная причина неполадки, необходимо подготовить инструменты, которые понадобятся в ходе регулировки. Обычно это стандартный набор, в который входят шестигранники, а также плоские и фигурные отвертки, материал для смазки.
Ниже более подробно рассмотрим основные проблемы, которые возникают в ходе эксплуатации балконной пластиковой двери, а также рекомендации, которые помогут решить эти проблемы.
Разболталась ручка на пластиковой двери — что делать?
Это одна из самых распространенных проблем, так как каждый день механизм ручки поддается частому воздействию. Даже если вы не часто ходите на балкон, ручка в среднем поворачивается в ходе эксплуатации не менее 5-10 раз в сутки. А это, в свою очередь, выводит механизм из строя.
Ручки на пластиковых фурнитурах часто расшатываются, но данную неполадку можно с легкостью устранить самостоятельно, без помощи профессионалов.
При регулировке ручки необходимо повернуть колпачок из пластика, который располагается у основания, на 90 градусов. Под этим колпачком располагаются специальные винты. Их необходимо просто подтянуть при помощи обыкновенной отвертки. При регулировке расшатанной ручки следует быть осторожным, во избежание повреждения ее корпуса.
Если же после подобного подтягивания не наблюдается положительный результат, то необходимо проверить основу ручки, чтобы исключить наличие трещин на ней. В случае, если таковые имеются, ручку просто требуется заменить на новую.
Дверь закрывается не плотно
Наиболее часто люди жалуются на то, что пластиковая дверь или окно прилегает не плотно, что вызывает сквозняк или просто проникновение холодного воздуха в квартиру. По-сути, регулировку прижима балконной пластиковой двери следует производить постоянно, так как данный процесс является сезонным. Так, летом зажимы следует ослабить, а зимой – подтянуть. Подобная необходимость в регулировке объясняется колебаниями температурных показателей и их влиянием на расширение или сужение пластика.
Для проверки плотности прижима двери следует взять обыкновенный лист бумаги и зажать его между коробкой и дверной створкой. Если же после закрытия двери вы можете с легкостью вытянуть лист, то регулировка обязательна. Если же лист фиксируется четко, то можно пока не проводить данную процедуру.
В случае неплотного прилегания двери, необходимо провести регулировку эксцентриков. Это выполняется с помощью подходящих шестигранников, иногда могут понадобиться пассатижи. Сзади двери регулировка производится с помощью специальных винтов, которые располагаются на нижних и верхних петлях. Чаще всего вместе с данной фурнитурой при ее установке имеется инструкция по регулировке. Но в случае ее отсутствия не стоит отчаиваться, так как обычно этот процесс не вызывает никаких проблем и сложностей.
Так, следует провести вращение эксцентриков в одну сторону для осуществления регулировки балконной пластиковой двери на зиму. При движении основной ориентир – это особая засечка, в большинстве современных конструкции имеется такой индикатор.
В летнее время года следует провести вращение в противоположном направлении, обращая внимание на показания засечки. Ниже на картинке четко и понятно указана схема расположения замыкающих эксцентриков
При закрытии двери задеваются края — что делать?
Если же возникли проблемы с ходом самой двери по отношению к раме, то следует провести регулировку болтов, которые располагаются непосредственно в петлях. Так, в стандартной двери обычно имеется три основные точки фиксации. Полностью открыв створку, требуется открутить крепежные элементы, с помощью которых удерживается декоративная планка.
Далее следует закрыть двери, а накладку аккуратно снять с дверных петель. Это должно дать доступ к длинному болту, с помощью которого и произведется регулировка положения створки в горизонтальном положении. Если нужно немного продвинуть двери влево или вправо, то регулировку нужно проводить сразу же в трех местах крепления. А в случае провисания, понадобится подтянуть шурупы на двух петлях (верхней и нижней).
При смещении нижней части створки в одну или другую сторону, следует вращать болт нижней петли, чтобы осуществить выведение по горизонтали. В случае необходимости можно полностью снять створку с петель.
Какие могут возникнуть проблемы?
Часто люди приходят в салоны по установке окон и дверей, и жалуются на стандартные проблемы, которые у них возникают. Ниже представлен перечень наиболее распространенных жалоб, при которых необходимо провести регулировку пластиковой двери:
- Дверь опустилась и задевает порог. Такая проблема обычно связана с нагрузкой полотна со стеклопакетом на сами петли, что и вызывает такое провисание.
- Створка плохо закрывается по середине полотна или закрывается неплотно. Дело в том, что может произойти смещение полотна к свободной части короба, что часто наблюдается из-за определенных температурных колебаний и повышенной постоянной влажности.
- Не плотное закрытие дверей, что вызывает сквозняк или же прохождение холодного воздуха. Причина обусловлена расшатыванием регулирующего механизма.
- Болтается ручка. Чаще всего виной тому является частое использование пластиковой фурнитуры, и это является абсолютно нормальным и поправимым.
Когда надо приступать к регулировке
Ответственные производители все узлы изготавливают из прочных металлов, их детали рассчитываются на максимально возможные нагрузки с довольно большим коэффициентом запаса прочности. Но во время эксплуатации конструкции могут появляться различные проблемы, вызванные естественным физическим износом трущихся элементов, ослабеванием усилия крепления, механическими повреждениями. В каких случаях надо приступать к регулировке?
Таблица. Возможные проблемы, требующие регулировки дверей
Проблема функционирования двериКраткое описание признаков
| Провисание створки | Обнаруживается при отрывании/закрывании дверей. Она не выходит плавно из дверной коробки, а нижней частью задевает порог. Задевание создает проблемы, может быть незначительным или критическим. Со временем протирается пластиковое покрытие металлических профилей, есть случаи механического повреждения резиновых уплотнителей. |
| Двери не закрываются из-за задевания в средней части пролета | Полотно не может свободно войти в проем, его край упирается о дверную коробку. Проблема может появиться внезапно или нарастать постепенно. Встречаются и противоположные ситуации – закрытию мешает тыльная сторона двери. Закрывание возможно только после значительного усилия, иногда деформируется рама. |
| Негерметичность закрывания | Между плоскостью рамы и резиновым уплотнителем дверки есть зазор, он не исчезает даже после максимального поворота ручки. Щель намного увеличивает расход тепла из помещений, по периметру образуется постоянный конденсат. Такие явления становятся причиной негативных последствий для прочности всей конструкции. |
| Ручка имеет большой люфт | Это может становиться причиной заеданий, для закрывания ручку приходится несколько раз поворачивать вперед/назад. Со временем люфт становится критически большим, что полностью нарушает ее функциональность. |
В таблице приведены наиболее распространенные случаи, которые можно исправить самостоятельно. Для этого достаточно иметь набор шестигранных ключей и желание работать. Во всех остальных случаях придется вызывать специалистов и платить довольно большие денежные суммы.
Способы регулировки в зависимости от вида проблемы
Регулировка балконной двери
Перед тем, как приступить к регулировке, нужно выяснить причину неполадки.
Чтобы выяснить причину задевания створки о раму при закрывании:
Проверьте размеры створки и рамы. Вам потребуется рулетка и уровень
- Створка по ширине -1мм, по высоте +1/-2мм. Разница диагоналей не более 3мм
- Рама по ширине ±1мм, по высоте +2/-1мм. Разница диагоналей не более 3мм
Если обнаружите превышение отклонений, смело вызывайте мастера из оконной компании – самостоятельно вы их не выровняете. Иногда может потребоваться полная переделка или переустановка двери.
Если размеры в норме, переходим к следующей проверке – фурнитуре.
Все операции приведены на примере фурнитуры Roto, это самая распространенная фурнитура – в каждом третьем окне в России установлена именно Roto.
Проверка установки ответных планок на балконной двери
Нужно открыть створку, ручка при этом строго в горизонтальном положении.
Регулировка балконной двери при смещении ответных планок:
- Открутите ответную планку при помощи шуруповерта или крестовой отвертки.
- Подвиньте ее на нужное место (на несколько миллиметров вверх или вниз, расстояние должно быть достаточным, чтобы не попасть в существующее отверстие от шурупа).
- Прикрутите ответную планку на новом месте.
Провисание – это изменение положения створки в проеме, когда ее угол со стороны ручки немного опускается. Достаточно всего 1,5-2мм и створка будет цепляться за нижнюю часть рамы. Причин провисания много: большой вес створки, короткие саморезы, которыми прикручена петля, тонкое армирование внутри рамы, постороннее воздействие (например, на открытую створку вешают белье).
Самое лучшее, что можно сделать – это вызвать мастера. Но если прямо сейчас на это нет времени, можно подрегулировать самостоятельно, а потом все же вызвать мастера.
Регулировка при провисании створки балконной двери:
- Приподнимите створку за нижний угол и вставьте ее в проем. Ручку не закрывайте!
- Снимите декоративную заглушку с нижней петли. Для этого просто потяните ее вверх.

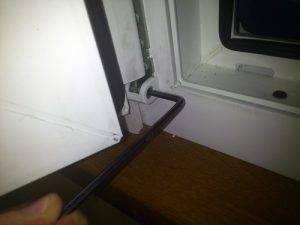

- Вставьте шестигранный ключ №4 в регулировочный винт в верхнем торце петли. Поворачивайте ключ против часовой стрелки до тех пор, пока створка сама не откроется.
- Поставьте заглушку на место.
- После регулировки дверью можно пользоваться до приезда мастера.
Важно: если проблемы с задеванием створки не устраняются или повторяются вскоре после самостоятельной регулировки – вызывайте мастера!
Регулировка балконной двери, если ручка не поворачивается до конца
Причины, при которых ручка не поворачивается в строго вертикальное положение:
- Неправильно установлены ответные планки
- Фурнитура на створке изначально установлена со смещением
- Вышла из строя ручка
Откидная балконная дверь: пошаговая инструкция по ремонту
Ремонт двери, которая наряду с обычным режимом функционирует в откидном режиме, принципиально не отличается. Но поскольку фурнитура в данном случае устроена сложнее, то есть свои особенности.
Провисание двери
Когда дверь цепляет порог и ощутимо провисает, то последовательность действий по устранению неполадки будет такой:
- Сначала ее нужно открыть и снять все декоративные накладки с нижнего косяка.
- Далее, используя шестигранник, завинчивается упорный винт до конца, как показано на рисунке.
Если положение двери нужно сменить, то она смещается с помощью нескольких оборотов винта в нижней петле.
Если дверь расположена выше нормы
В противоположном варианте, когда дверь цепляется за верх, работа занимает немного больше времени. В этом случае нужно отрегулировать положение двери с помощью винт в ножницах, как показано на фото.
Для этого дверь открывается, винт вращается шестигранником до тех пор, пока она не примет верное положение. Затем нужно проверить правильность работы – открыть и закрыть несколько раз.
Обеспечение правильного прижима
Чтобы правильно отрегулировать прижим, нужно выполнить такие действия:
- Снять колпачок с регулировочного винта
- С помощью шестигранника или соответствующего ключа-звездочки добиться нужного прижима.
Если нужно скорректировать работу верха двери, соответственно изменяется винт-эксцентрик, находящийся в ножницах.
Для этого дверь открывается, блокировщик удерживается на все время работы.
Верхняя часть двери осторожно убирается от поверхности, чтобы обеспечить доступ к ножницам.
Работа с эксцентриком совершается с помощью шестигранника. Он поворачивается в ту сторону, которая необходима для коррекции двери.
Далее с помощью пассатижей болт крепления отпускается и закручивается.
Дверь открывается и закрывается несколько раз, чтобы проверить качество работы.
Регулировка пластиковой двери с тремя петлями — входной
От межкомнатных входные отличаются толщиной профиля и стеклопакета, но петли у них похожие. А от балконных отличия более существенные. Это и тип петель, и отсутствие откидного механизма (для проветривания). Давайте разберемся как производится регулировка пластиковой двери с тремя петлями самостоятельно.
Обычно на таких дверях установлены три петли — верхняя и нижняя, а третья может стоять рядом с верхней или посредине полотна. В принципе — это обычная расстановка и количество петель для того, чтобы они нормально «держали» вес двери. Отличия могут быть в конструкции петли и прижимного механизма, а следовательно в регулировке.
Накладная дверная петля (по типу greenteQ TB 100.ZD.K)

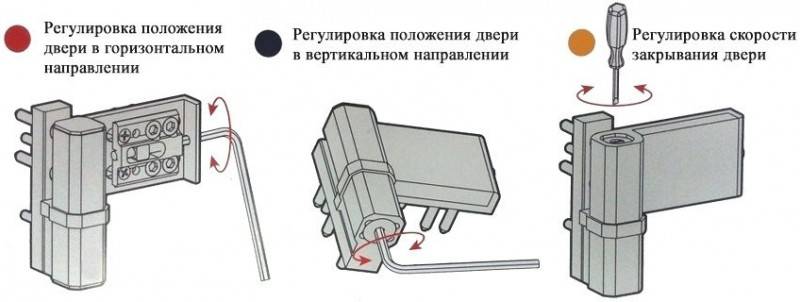

Эта петля с декоративной планкой и возможностью регулировки в трех плоскостях.
Горизонтальное и вертикальное смещение происходит при помощи двух винтов, а прижим регулируют при помощи винта и планки между петлей и коробкой.
1. Чтобы отрегулировать перекос
Регулировка пластиковых дверей относительно вертикальной оси по горизонтали (вправо-влево), необходимо снять декоративную планку на петле, установленной на полотне.
Вначале дверь надо распахнуть и выкрутить винт, который удерживает эту планку. Затем дверь закрывают и планку снимают. Под ней находятся 6 крепежных винтов под отвертку (перпендикулярно полотну) и один регулировочный винт под шестигранник — параллельно полотну по направлению к петле.
Вкручивая или выкручивая его, можно отрегулировать смещение двери относительно вертикали на 5 мм в каждую сторону по оси X.
2. Чтобы поднять (и даже опустить)
створку используют регулировочный винт под ключ, расположенный в нижнем торце петли. Он закрыт другой декоративной планкой, которая просто «отстегивается».
Им можно поднять на 4 мм или опустить на 1 мм дверь, относительно заводской установки по оси Y.
3.Регулировка пластиковой двери — тонкая регулировка прижима
(в пределах 1.5 мм) проводится при помощи винта, расположенного в верхнем торце петли.
Для «грубой» регулировки необходимо снимать дверь с петель, а затем ту часть петли, которая установлена на коробке. Она крепится к ней через планки, которые могут иметь толщину от 1 мм до 5 мм. Таким образом можно дополнительно отрегулировать прижим двери (по оси Z).
Дверная петля типа WX
имеет регулировку по горизонтали до 6.2 мм, вертикали до 4 мм, прижим можно отрегулировать винтом до 1.8 мм (при необходимости прижим можно улучшить дополнительными втулками в месте крепления петли к коробке).
1. Регулировка по горизонтали происходит при помощи бокового винта, расположенного под декоративной накладкой на петле, которая крепится к двери. Вначале необходимо выкрутить винт, фиксирующий положение петли относительно «0» уровня.
Он расположен в теле петли и проходит параллельно полотну двери. Затем надо выкрутить винт, стопорящий внешний декоративный корпус петли, сместив который, можно получить доступ к регулировочному винту.
При его помощи можно сместить положение створки вправо или влево.
2. Регулировка прижима проходит на ответной части петли (закрепленной на дверной коробке). Необходимо снять декоративный колпачок с торца петли. Под ним можно увидеть эксцентрик с прорезями.
Для того чтобы освободить его, надо выкрутить стопорящий винт (он расположен сбоку в корпусе петли со стороны двери). Затем при помощи специально ключа, вставленного в прорези эксцентрика, надо развернуть его на необходимый угол и застопорить. Тем самым можно усилить или ослабить прижим.
Можно воспользоваться обычной пластиной или широкой плоской отверткой, но будет мешать регулировочный винт по вертикали. В таком случае его необходимо полностью выкрутить.
3. Регулировка по вертикали проходит при помощи винта, вкрученного в петле снизу, через прижимной регулировочный эксцентрик.
