Как настроить дверь балкона пластик?

Регулировка пластиковой двери с тремя петлями — входной

От межкомнатных входные отличаются толщиной профиля и стеклопакета, но петли у них похожие. А от балконных отличия более существенные. Это и тип петель, и отсутствие откидного механизма (для проветривания). Давайте разберемся как производится регулировка пластиковой двери с тремя петлями самостоятельно.

Обычно на таких дверях установлены три петли — верхняя и нижняя, а третья может стоять рядом с верхней или посредине полотна. В принципе — это обычная расстановка и количество петель для того, чтобы они нормально «держали» вес двери. Отличия могут быть в конструкции петли и прижимного механизма, а следовательно в регулировке.

Накладная дверная петля (по типу greenteQ TB 100.ZD.K)

Эта петля с декоративной планкой и возможностью регулировки в трех плоскостях.

Горизонтальное и вертикальное смещение происходит при помощи двух винтов, а прижим регулируют при помощи винта и планки между петлей и коробкой.

1. Чтобы отрегулировать перекос

Регулировка пластиковых дверей относительно вертикальной оси по горизонтали (вправо-влево), необходимо снять декоративную планку на петле, установленной на полотне.

Вначале дверь надо распахнуть и выкрутить винт, который удерживает эту планку. Затем дверь закрывают и планку снимают. Под ней находятся 6 крепежных винтов под отвертку (перпендикулярно полотну) и один регулировочный винт под шестигранник — параллельно полотну по направлению к петле.

Вкручивая или выкручивая его, можно отрегулировать смещение двери относительно вертикали на 5 мм в каждую сторону по оси X.

2. Чтобы поднять (и даже опустить)

створку используют регулировочный винт под ключ, расположенный в нижнем торце петли. Он закрыт другой декоративной планкой, которая просто «отстегивается».

Им можно поднять на 4 мм или опустить на 1 мм дверь, относительно заводской установки по оси Y.

3.Регулировка пластиковой двери — тонкая регулировка прижима

(в пределах 1.5 мм) проводится при помощи винта, расположенного в верхнем торце петли.

Для «грубой» регулировки необходимо снимать дверь с петель, а затем ту часть петли, которая установлена на коробке. Она крепится к ней через планки, которые могут иметь толщину от 1 мм до 5 мм. Таким образом можно дополнительно отрегулировать прижим двери (по оси Z).

Дверная петля типа WX

имеет регулировку по горизонтали до 6.2 мм, вертикали до 4 мм, прижим можно отрегулировать винтом до 1.8 мм (при необходимости прижим можно улучшить дополнительными втулками в месте крепления петли к коробке).

1. Регулировка по горизонтали происходит при помощи бокового винта, расположенного под декоративной накладкой на петле, которая крепится к двери. Вначале необходимо выкрутить винт, фиксирующий положение петли относительно «0» уровня.

Он расположен в теле петли и проходит параллельно полотну двери. Затем надо выкрутить винт, стопорящий внешний декоративный корпус петли, сместив который, можно получить доступ к регулировочному винту.

При его помощи можно сместить положение створки вправо или влево.

2. Регулировка прижима проходит на ответной части петли (закрепленной на дверной коробке). Необходимо снять декоративный колпачок с торца петли. Под ним можно увидеть эксцентрик с прорезями.

Для того чтобы освободить его, надо выкрутить стопорящий винт (он расположен сбоку в корпусе петли со стороны двери). Затем при помощи специально ключа, вставленного в прорези эксцентрика, надо развернуть его на необходимый угол и застопорить. Тем самым можно усилить или ослабить прижим.

Можно воспользоваться обычной пластиной или широкой плоской отверткой, но будет мешать регулировочный винт по вертикали. В таком случае его необходимо полностью выкрутить.

3. Регулировка по вертикали проходит при помощи винта, вкрученного в петле снизу, через прижимной регулировочный эксцентрик.

Как устранить стук цапфы о планку

Иногда пластиковая створка стоит в балконном проеме почти ровно, но при открытии и закрытии полотна мы слышим характерный стук цапфы о планку. Не игнорируйте такой дефект — он может испортить механизм пластиковых балконных дверей, что приведет к появлению сквозняков даже в закрытом положении.

Регулировка здесь выполняется по той же схеме, что и устранение перекоса по углам. Только в этом случае мы рекомендуем начать процедуру с половины оборота по часовой стрелке верхнего регулировочного винта. Если полотно перекосило еще больше — поверните верхний винт на целый оборот против часовой стрелки. И так, пока вы не перестанете слышать стук цапфы о планку при закрытии пластиковой створки.

Выставленная по горизонтали и вертикали створка должна прилегать к балконной коробке максимально плотно. Если после регулировки перекоса вы чувствуете сквозняк — предстоит еще один этап настройки механизма.

Виды

Сегодня фиксирующий механизм на дверь балкона из пластика может быть трех видов. Каждый из них имеет свои особенности установки и функциональные способности.

Магнитная

У этой защелки механизм напоминает тот, что встроен в кухонных шкафчиках. Магнитная защелка отличается удобством, которое заключается в том, что можно монтировать такое изделие вместо штыря, что находится в стандартном комплекте. На рамку устанавливают магнитный язычок. Именно он будет задерживать створку при закрывании.

А вот как выглядит ручка с магнитным замком для межкомнатных дверей, и как её можно установить. можно прочесть в данной

На фото – магнитная защелка:

Магнитный вариант

В продаже сегодня можно увидеть различные варианты магнитной защелки, но самой популярной остается модель Г-образной формы. Она оснащена отверстиями, причем они расположены в том месте, где сосредоточена стандартная фурнитура. Таким образом, удается закрепить планку без приложения особых усилий. Есть защелки, у которых отсутствуют отверстия. Решить эту проблему очень легко, если просверлить их, используя обычную дрель.

К основным преимуществам магнитной защелки на балконную дверь стоит отнести:

1. Изделие не дает деталям тереться друг о друга, в результате чего повышается срок службы конструкции.
2. Магнит надежно фиксирует планку, если у него есть возможность соприкасаться с ней. Это позволяет не точно располагать детали напротив друг друга, благодаря чему процесс монтажа во много раз сокращается.
3. Нет необходимости выполнять в дверном полотне вспомогательные отверстия, которые будут ослаблять конструкцию.
4. Закрывание двери будет происходить плавно, так как магнит будет предохранять от захлопывания.

Магнитная защелка – это самый доступный вариант по стоимости и простоте монтажа.

Возможно вас также сможет заинтересовать информация о том, какие существуют

Роликовая

Если вы приняли решение про установку защелки на пластиковую дверь, то стоит обратить внимание на роликовую конструкцию. Ролик расположен в особом корпусе. Обратная сторона механизма держится за счет пружины

Такое изделие монтируют в торце верного полотна на балкон. Ролик может выполнять вращающиеся движения, а вот планка оснащена специальным пазом

Обратная сторона механизма держится за счет пружины. Такое изделие монтируют в торце верного полотна на балкон. Ролик может выполнять вращающиеся движения, а вот планка оснащена специальным пазом.

Когда ролик попадает в него, то он углубляется в конструкцию, в результате чего самостоятельно войти у него уже не получается. Таким образом, наблюдается надежная фиксация двери. Открыть дверную конструкцию легко можно, если слегка ее толкнуть

Но важно понимать, всего установить для надёжности её закрытия

Роликовый вариант

А вот выполнить это самостоятельно сама створка не способна, ведь ее будет сдерживать пружина. В процессе открывания двери поворотные механизмы участия не принимают, так как конструкция отличается долговечностью. Для монтажа необходимо задействовать стандартный набор инструментов – дрель, отвертки и саморезы. Точно такимиже инструментами можно установить

Особенность механизма в том, что паз и ролик должны быть точно сосредоточена напротив друг друга. Если это условие не будет соблюдено, то конструкция не будет полноценно функционировать. При неправильной установке ролика или в случае перекоса паза, дверная конструкция не станет закрываться, пока проблема не будет решена. А вот как настроить дверь стеклопакета, и какие приспособления необходимы, можно узнать

Фалевые

Принцип действия такого фиксатора полностью идентичен роликовой конструкции. Металлический подпружиненный элемент, представленный в виде обратного треугольника, углубляется в паз и фиксирует дверную конструкцию. Но есть одна отличительная особенность, которая отражается на процессе монтажа, чтобы открыть дверь, недостаточно просто нажать, так как защелка устанавливается в паз по плоскости и не выскальзывает обратно.

Фалевая защелка для балконной двери пвх

Чтобы открыть дверную конструкцию, неудобно установить ручку с поворотным механизмом. Он будет отводить защелку в прежнее положение. По аналогии с роликовой конструкцией установка планки с пазом веется на раму стеклопакета, а сама защелка на дверное полотно.

Представленная конструктивная особенность представленного замка для балконной двери и есть ее основным минусов. Таким образом, неудобно осуществлять открывание двери со стороны балкона. Кроме этого, функционирование фалевого механизма нарушается, если дверь перекосила.

А вот как происходит регулировка пластиковых дверей самостоятельно, можно узнать

Делаем регулировку самостоятельно

Какой бы ни была причина неполадок, для её устранения вам могут понадобиться следующие инструменты:

• шестигранные ключи разных размеров;
• отвёртки — плоская и крестовая;
• рулетка;
• пассатижи;
• пластиковые прокладки.

Набор шестигранных ключей для регулировки

При провисании

Если балконная дверь при открытии задевает за раму нижним краем створки, следует посредством регулировки устранить провисание. Для этого дверная створка «уводится» вверх и смещается к её верхней петле.

1. Откройте створку в поворотном положении (заметьте, это не положение на проветривание).
2. Шестигранным регулировочным ключом на 4 мм проверните винт возле верхней петли в торце створки. Сделайте несколько оборотов вправо (по часовой стрелке), чтобы притянуть створку. После этого закройте дверь.
3. Снимите с нижней петли декоративные колпачки из пластика. Это даст вам доступ к верхнему регулировочному винту на верхнем торце петли.
4. Поверните его по часовой стрелке. Створка приподнимется.
5. Проверьте свободу хода створки. Если есть необходимость, повторите операцию.

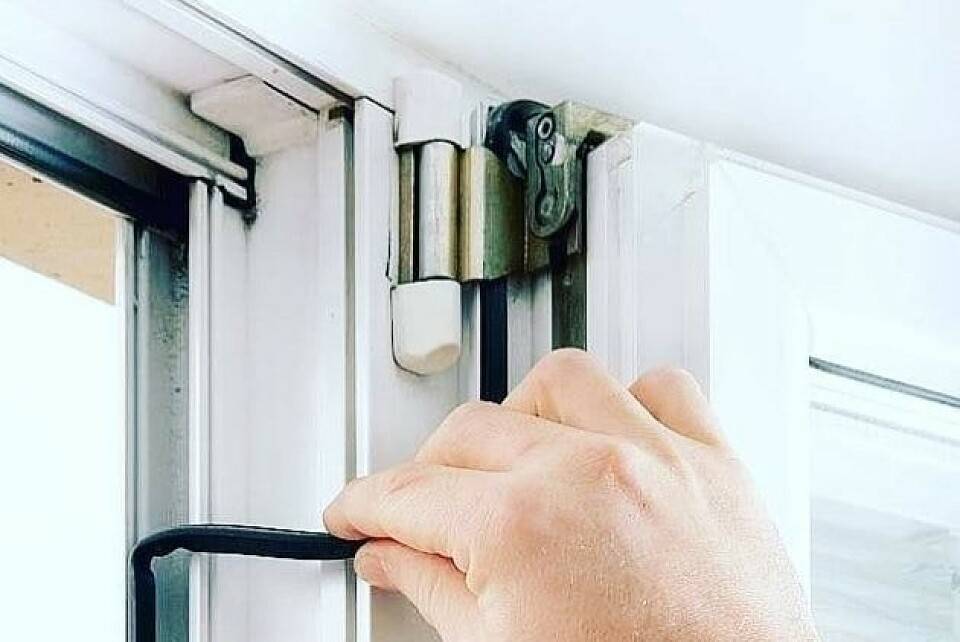

Регулировка по верхней петле при провисании

При задевании в средней части

В этом случае створку нужно сместить ближе к петлям.

1. Уведите створку к нижней петле. Регулировочный ключ вставьте в боковой регулировочный винт, притяните створку в направлении петли.
2. Если этого мало, повторите процесс для верхней петли. Её регулировку мы описали выше.

Регулировка нижней петли

Обычно такой процедуры достаточно, чтобы створка перестала цеплять раму.

Регулировка прижима

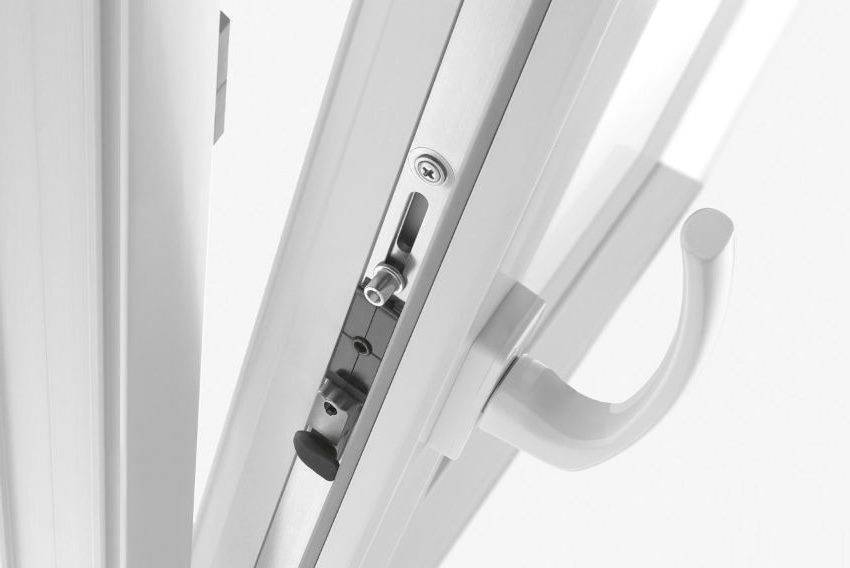

Регулировку силы прижима створки двери к раме проводят с помощью запорных элементов. Они находятся на самой створке. Большинство фурнитур снабжены запорными элементами в форме эксцентриков. Вращайте их при помощи плоскогубцев или регулировочного ключа до оптимального прижима.

Чтобы добиться большей эффективности, перед процессом регулирования ознакомьтесь с соответствующими схемами в инструкции или на сайте производителя фурнитуры.

Регулировку прижима обычно советуют проводить два раза в год: на зиму устанавливают более плотный прижим, на лето — послабее.

Регулировка ручки

Это самая простая задача, с которой вы легко справитесь за короткое время. Обычно проблема с ручками заключается в том, что со временем они разбалтываются.

1. Поверните на 90 градусов пластиковый колпачок у основания ручки.
2. Затяните открывшиеся винты отвёрткой. Делайте это аккуратно, чтобы не повредить корпус ручки.
3. Если люфт не исчез после затягивания винтов, это может указывать на образование трещины в корпусе ручки. В таком случае ручка нуждается в замене.

Как отрегулировать пластиковую балконную дверь: пошаговая инструкция

Чтобы избежать ошибок или случайного повреждения стеклопакета балконной двери (стоимость которого достаточно высока) необходимо разобраться, как отрегулировать пластиковые балконные двери правильно. При проведении работ необязательно переплачивать за мастера: можно осуществить регулировку балконной двери своими руками – видео инструкции без труда можно найти в интернете.

Для работы вам потребуется совсем немного инструментов:

• шестигранник;
• крестовая отвертка;
• плоская отвертка.

Инструкция и видео: как отрегулировать пластиковые балконные двери при провисании

Если вы замечаете, что при открывании и закрывании двери она царапает нижний край рамы, это говорит о провисании створки. Регулировка в данном случае может быть вертикальной или горизонтальной.

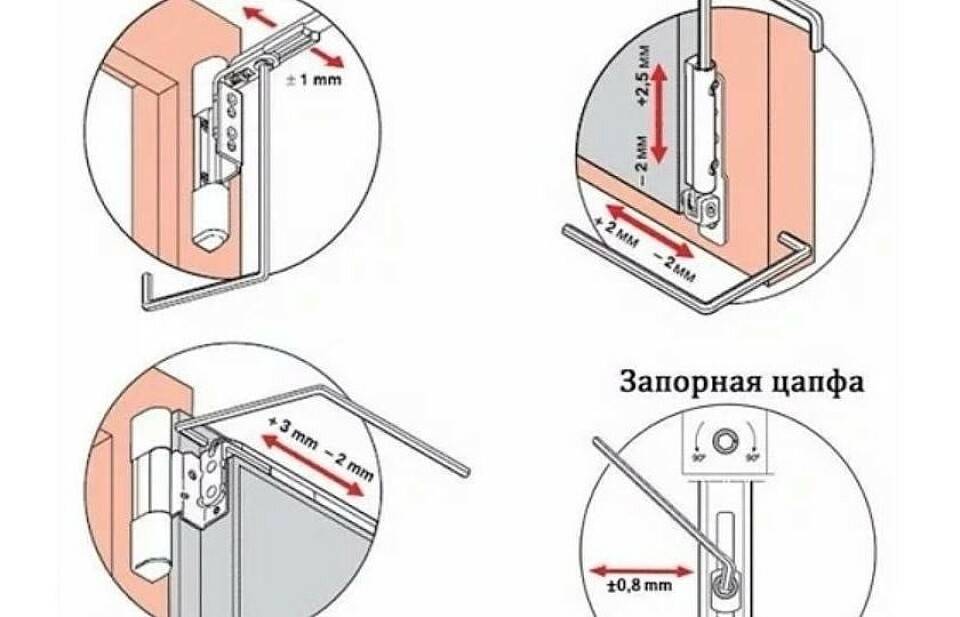

Схема вертикальной и горизонтальной регулировки двери

Этапы горизонтальной регулировки:

Широко распахните дверь в положение поворота.
Возле верхней петли в торце створки расположен винт. Возьмите шестигранный ключ и 2-3 раза проверните его по часовой стрелке.
Снимите заглушки, закрывающие отверстия, ведущие к верхним винтам.
По часовой стрелке проверните все винты под заглушками.
После регулировки механизма проверьте, свободно ли теперь закрывается дверь. В случае необходимости подкрутите винты еще раз.

Чтобы понять, как отрегулировать балконные двери вертикально, сделайте следующее:

Ровно поднимите дверь и найдите шуруп в нижнем торце петли, распложенный вдоль ее оси.
Если шуруп прикрыт заглушкой, осторожно ее снимите.
Если вы крутите шуруп по часовой стрелке, аккуратно приподнимайте дверь, если же против, опускайте.

Регулировка прижима балконных дверей и дверной ручки

Чтобы подтянуть ручку для балконной пластиковой двери, необходимо сделать следующее:

Медленно и аккуратно поверните пластиковую крышку под прямым углом.
Под пластиковой крышкой найдите винты для крепления. Подтяните их.

Если ручка плохо поворачивается, иногда достаточно смазать замок специальным материалом, в составе которого нет смолы и кислоты. При полной поломке стоит купить ручку для пластиковых балконных дверей, открутить винты, снять старую деталь и на ее место поставить новую.

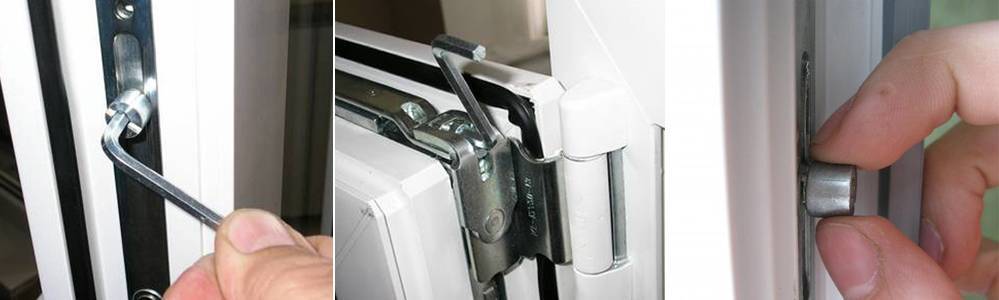

Схематическая инструкция для самостоятельного регулирования положения балконной двери

Если из пластиковых балконных дверей дует, это верный признак неплотного прижатия створки. Необходимо выполнить регулировку прижима балконной пластиковой двери. Чтобы разобраться, как отрегулировать пластиковые балконные двери на прижим, отыщите на створке двери запорные элементы. Именно они отвечают за плотность прижима.

С помощью ключа или плоскогубцев вращайте запорные элементы, пока дверь не придет в необходимое положение. Профессионалы рекомендуют периодически производить самостоятельную регулировку пластиковых балконных дверей в зависимости от сезона. Достаточно разобраться, как отрегулировать балконные пластиковые двери на зиму, и вы сможете легко ослаблять прижим в жаркую погоду и уплотнять в холодный сезон.

Иногда регулировка петель не помогает решить проблему, и тогда устранить неплотность прижима можно при помощи цапфы. Для этого вам потребуются пассатижи. Чтобы прижим двери получился максимальным, установите цапфу перпендикулярно по отношению к профилю. Чтобы, напротив, добиться минимального прижима, расположите цапфу параллельно.

Процесс регулирования/замены пластиковой ручки двери

Замена уплотнителя и регулировка двери при царапании рамы

Может оказаться, что регулировка прижима двери не принесла желаемого результата. Так происходит потому, что резиновый уплотнитель износился, и любые регулировки двери бессмысленны без его замены. Для этого нужно:

Вытащить старую резину. Делается это без особых усилий и дополнительные инструменты вам не понадобятся.
Удалить загрязнения из внутренней части паза.
Поместить новый уплотнитель. Следите, чтобы боковой загиб приходился на торец створки.

Замена уплотнителя пластиковой балконной двери

Если балконные двери плохо закрываются и задевают раму, царапая ее центр, следуйте данной инструкции самостоятельной регулировки пластиковых балконных дверей:

Опустите створку к нижней петле.
Вставьте регулировочный ключ в боковой винт и подтяните створку.
Если положение двери не пришло в норму, повторите процедуру с верхней петлей.

Случаи, в которых нужна регулировка

Перекос дверной рамы всегда ведет к неприятным последствиям. Порой для их устранения необходимо вызывать квалифицированного специалиста. Но в подавляющем большинстве случаев можно справиться самостоятельно. Поэтому разберемся с тем, как регулировать пластиковые двери балкона своими руками. Но прежде чем дать пошаговую инструкцию, перечислим наиболее часто встречающиеся неисправности:

• В местах притвора проходит холодный воздух.
• Дверная ручка туго или не до конца закрывается.
• Чтобы прикрыть полотно приходится прикладывать большие усилия.
• Провисшая рама цепляется за коробку.

Устранение этих проблем занимает не более получаса, поэтому нет смысла откладывать работу на потом.

Если проблема в механической части, чтобы обеспечить доступ к регулировочным винтам, снимаем с петель декоративные накладки.

В подавляющем большинстве случаев для работы достаточно шестигранника №4 и крестовой отвертки. Реже могут понадобиться шестигранный ключ №3, звездочки, плоскогубцы или плоская отвертка.

Перед началом работ рекомендуем обратить внимание на взаимное расположение полотна и коробки. Это позволит избежать лишних действий и установить элементы в правильное положение

Для этого закрываем раму и очерчиваем ее карандашом по периметру. Получившийся контур должен быть параллелен внутренним граням дверной коробки. Если это не так, вам нужно выполнить регулировку пластиковых дверей балкона самостоятельно.

Опишем порядок действий при распространенных неисправностях.

Полотно провисло и цепляет порог

Эта проблема характерна для широких тяжелых конструкций с двухкамерными стеклопакетами. Дополнительную нагрузку могут создавать тяжелые сумки, висящие на ручке, или дети, которые любят кататься на дверных створках. Часто именно после этого они начинают проседать.

Приподнять створку позволяет нижняя петля. Вставляем в нее сверху шестигранник и вращаем:

• по часовой стрелке — поднимаем;
• против часовой стрелки — опускаем.

Это помогает при равномерном провисании. Если цепляет только один угол, необходимо устранять перекос.

Для этого пользуемся боковыми регулировками верхней и нижней петель. Вращаем шестигранником винт: при повороте вправо, полотно перемещается по направлению к ключу, влево — в обратную сторону.

Если диапазона перемещения регулировочными винтами не хватает, геометрию ПВХ-рамы исправляют подкладками под стеклопакет. Эту работу лучше доверить квалифицированным специалистам. Они демонтируют штапики и согласно схеме установят калиброванные клинья. При несоблюдении технологии нагрузка на стекло распределяется неравномерно, и оно может лопнуть.

Полотно задевает край коробки или неплотно прикрывается

С такой проблемой можно столкнуться в осенне-зимний период, если фурнитура была максимально отведена от угла. Рама немного деформируется и входит в зацепление с цапфами. Чтобы устранить неполадку необходимо сдвинуть створку по горизонтали

Важно делать это равномерно и не допустить перекоса. Механизм регулируют в двух местах: на верхней и нижней петле

Перед тем как самостоятельно отрегулировать пластиковую дверь балкона, нужно ее полностью открыть. Это обеспечит удобный доступ к механизмам.

Последовательно вращаем винты верхней и нижней петли. Контролируем момент, когда цапфы перестанут цепляться за дверную коробку. После этого регулировку можно прекратить. Но лучше добиться положения, в котором оба края створки будут равноудалены от внутренней грани установочной коробки. Это легко проконтролировать, обведя карандашом контур закрытого полотна.

Распространенные поломки

Зачастую, грамотно установленная дверь людям никаких хлопот не доставляет. Но со временем в механизмах появляется разбалансировка. Все неисправности, хотя это нельзя назвать неисправностями, устраняются простой настройкой. Технология регулировки несложная.

Если дверное плотно затирается по нижней части дверной коробки, то большинство людей связывают это с низким качеством пластиковой дверной конструкции. Однако, на самом деле это совсем не так. В этом случае обычно некачественно, а точнее не слишком сильно закручены винты фурнитуры, однако не сама фурнитура. Зачастую, с этой проблемой сталкиваются, если мастера-установщики проявили халатность в отношении процесса монтажа дверного блока и его первоначальной настройки. Кроме того, это явление часто возникает вследствие простого провисания полотна под своим весом – виной всему чаще всего становятся тяжелые стеклопакеты. Устранить эту проблему легко, но пока – о неисправностях.

Другая неприятность, устранить которую можно посредством регулировок — это затирание дверного плотна в его середине – месте в районе ручки, чуть ниже или выше ее. Это связано с температурными деформациями.

Также может случиться нарушение герметичности блока. Эта проблема возникает из-за непрочного прилегания полотна к дверному блоку. Причина таких изменений – все те же деформации вследствие температуры. Иногда это связано и с нарушением положения прижимного ролика. Часто двери открываются и закрываются небрежно – это и могло сбить ролик с его посадочного места. Исправить эту проблему очень просто – нужно настроить верное положение прижима.

Монтаж блока

Монтаж начинается с демонтажа… С привезенного окна и двери (если они в сборе) снимаются оконные и дверные полотна и отставляются на расстояние безопасное при монтаже. Освободившуюся конструкцию вставляют в свободный оконный или дверной проем и фиксируют с помощью деревянных клиньев. После этого с помощью уровня и отвеса проверяется правильное выставление во всех трех плоскостях: вертикальной, горизонтальной, фронтальной. Подгонка осуществляется подбивкой клиньев киянкой. После выставления коробки производится её фиксация в проеме. Либо с помощью анкеров – сквозь отверстия в металлопластиковом профиле, либо с помощью монтажных подвесов одной стороной присверленных саморезами к ПВХ профилю, а второй закрепленных на стене саморезами, вкрученными в дюбели. Профиль подвесов гибкий, поэтому его можно притягивать к стене под различными углами.

После наклеивания защитной мембраны производится навес створок окна и полотна двери. Для удобства монтажа из них предварительно удаляют стеклопакеты, демонтировав штапик, который их удерживает. Если конструкция балконного окна или двери предусматривает режим «микропроветривания», то монтаж полотна начинают с нижней петли, а затем, приведя дверь в состояние «закрыто» вставляют штифты в среднюю и верхнюю петли двери или окна. Устанавливают фурнитуру (ручки, фиксаторы, защелки). Проверяют работоспособность конструкции (отрытие-закрытие-откидывание на микропровтривание). После этого вставляют на место стеклопакеты, закрепляют их штапиком, запирают окно и дверь блока и производят запенивание, двигаясь снизу-вверх и заполняя пространство между коробкой и стеной на 2/3 глубины, в перспективе на расширение пены при полимеризации.

Перед началом запенивания стену и коробку увлажняют из пульверизатора для лучшей адгезии (прилипания) полимера. Монтаж своими руками подоконника, порога и откосов производится после полимеризации и обрезки излишков монтажной пены. Для придания необходимых углов наклона используется либо монтажная пена, либо деревянные рейки необходимой толщины. Под подоконник, стоки и припорожную панель рекомендуется положить слой влагостойкого полимерного утеплителя, это предотвратит их пригибание, а водостоки с наружной стороны окна не будут «греметь» при попадании на них капель дождя.
