Как сделать инкубатор своими руками в домашних условиях

Самодельный инкубатор из пенопласта, описание и чертежи

Вам понадобится: листы пенопласта (пенополистирола) размером 50 х 100 см. Толщина – 50 мм.

Размечаем лист карандашом и линейкой. Размеры берем произвольные. Пример:

Боковая стенка: Длина – 50 см., высота -50 см.

Торцевая стенка: длина – 35 см., высота – 50 см.

Разрезаем пенопласт по размерам острым ножом. Если пенопласт не экструдированный, то лучше резать канцелярским ножом – он очень острый, лезвие – тонкое.

Разрезаем пенопласт по размерам

То же самое проделываем и со вторым листом.

Далее собираем корпус в соответствии с представленным чертежом. Это делается с помощью клея для резины или просто обмотать места стыков широким скотчем. Таким образом, у нас получится боковая, торцевая стороны и дно корпуса. В дне корпуса, которое тоже вырезается под размеры стенок, обязательно проделываем 2-3 отверстия для вентиляции воздуха.

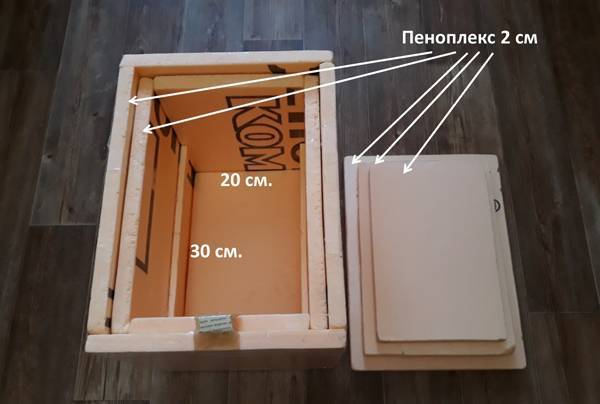

Собираем корпус

Крышку изготавливаем отдельно со смотровым окном и парой отверстий для вентиляции, как показано на схеме ниже.

Крышка со смотровым окном и отверстиями для вентиляции

Стекло «намертво» фиксировать не нужно. После того, как появятся птенцы, мы регулируем температуру в инкубаторе, отодвигая его на четверть или наполовину. Предложенная конструкция инкубатора предполагает, что он будет обогреваться тремя электрическими лампочками на 25 ватт, этого достаточно для поддержания необходимой температуры. Крышку обязательно делаем с частично вырезанными бортиками, чтобы она не двигалась по корпусу. С этой целью можно также приклеить бортики. В качестве материала используют деревянные брусочки или бруски из пенопласта.

На крышке, крепим три электрических патрона с лампочками.

Крепление патронов на крышке инкубатора

Сверху устанавливаем терморегулятор (если конструкция предполагает его).

Решетку для яиц изготавливают из сварной оцинкованной сетки 16 х 24 мм, закрытой изнутри пластиковой москитной сеткой. Сетка нужна для того, чтобы маленькие птенцы не проваливались лапками в ячейки. Кроме того, они засовывают голову в ячейки, что заканчивается для них (и для вас) плачевно.  На сетке наращиваем бортики (стенки), высота которых должна быть не ниже 8 – 10 см, иначе птенцы его будут перепрыгивать. Если вы не планируете перекатывать яйца, поворачивая решетку по своей оси, тогда бортики делаем меньше решетки по всему периметру, а решетка будет покрывать все внутреннее пространство инкубатора, и будет лежать на брусках. В такой конструкции вам придется переворачивать каждое яйцо вручную, пометив их с одного бока плюсом (+), а с другой, соответственно – минусом (-). Придумайте свои обозначения.

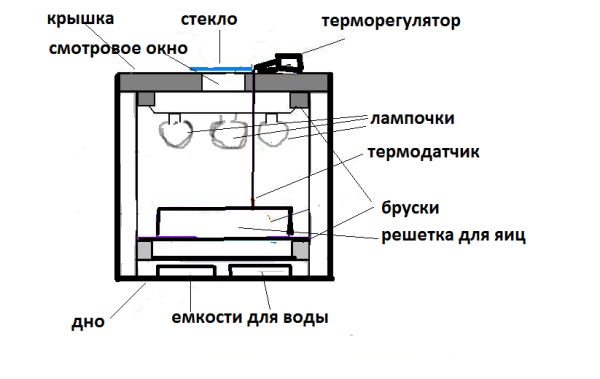

Схема инкубатора

Данную конструкцию можно усовершенствовать, обустроив ее обычным компьютерным 12-вольтовым вентилятором, использовав при этом регулятор напряжения, адаптер (соответственно на 12 вольт) и терморегулятор.

Можно сконструировать индикатор с обогревом от лампочек, которые будут расположены внизу, под лотком (решеткой) с яйцами. Тогда конструкция будет компактнее. Высота ее может не превышать 25-30 см. Лампочки и патронники к ним можно брать такие, как в обычном бытовом холодильнике. Можно использовать обогреватель другого типа (пленочный от системы теплых полов).

Усовершенствованная схема инкубатора с вентилятором

Чтобы не переворачивать каждое яйцо, можно решетку (лоток) ставить не на брусья на дно, а проделать ближе ко дну инкубатора отверстия, завести туда втулки, прикрепить ко втулкам уголками или другими зажимами решетку.  Снаружи приделать ручки или держатели. Таким образом решетку можно вращать по своей оси, изменяя градус наклона яиц и, соответственно, прогревая то один бок яиц, то другой. Решетка в таком случае должна быть по размерам меньше внутренних стенок инкубатора, чтобы она могла без помех изменять угол наклона. Бортики решеток тогда должны быть выше, чем 5 см., поскольку в противном случае птенцы могут переваливаться через бортик и падать на дно инкубатора к лампочкам и емкостям с водой.

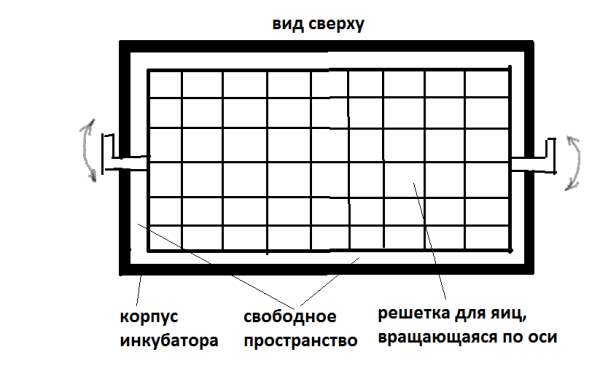

Схема инкубатора с поворотной решёткой, вид сверху

Делаем инкубатор своими руками

Корпус

В большинстве случаев, люди, которые сами хотят сделать инкубатор для яиц своими руками, в качестве начальной заготовки используют именно холодильник. Дело в том, что его конструкция идеально подходит для этой задачи. К тому же финансовые затраты при таком варианте буду минимальными.

Итак, если вас интересует, как самому сделать инкубатора дома, начните с поиска старого холодильника. Именно с этого пункта начнётся воплощение в жизнь данного проекта.

В первую очередь, чтобы самому сделать качественный и долговечный инкубатор избавьтесь от морозильной камеры. Также понадобится избавиться от всего остального встроенного оборудования. К счастью, всё это вы легко сможете сделать сами. Для дальнейшего воплощения в жизнь проекта вам понадобится контактор-реле КР-6 и термометр с электрическими контактами.

Внимание! Катушка в устройстве должна иметь такое сопротивление, которое ограничит мощность до 1 Вт. После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей. Питание должно осуществляться от сети с напряжением в 220 в

Питание должно осуществляться от сети с напряжением в 220 в

После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей. Питание должно осуществляться от сети с напряжением в 220 в.

Режим работы

Вначале включаются первые четыре лампы. Их задача поднять температуру до 38 градусов. После этого вам нужно будет замкнуть контакты термометра. В результате этого действия катушка КР получит питание. Дополнительно размыкается контакт КР2. Как только температура снижается, процесс активируется вновь.

Как видите сделать качественный инкубатор самому довольно-таки просто. Главное правильно настроить температурный режим, позаботиться о системе переворачивания и так далее.

Равномерный подогрев обеспечивает лампа Л5. Мало того, она нужна чтобы обеспечить нужную влажность. Мало того её, наличие снижает нагрузку на контактор реле. Поэтому обязательно установите ей. К счастью это легко можно сделать самому.

Внимание! После того как воздух внутри инкубатора нагреется до нужно температуры нужно будут отключить 2 лампы. Без автоматики вам придётся сделать это самому. Расчётная мощность инкубатора, который вы должны сделать будет 40 Вт

Это если без вентиляции и поворотного механизма. Их можно исключить из конструкции для большей экономии, но, чтобы результат был удовлетворительным, предварительно нужно позаботиться о создании естественной циркуляции воздуха внутри. В этом вам помогу вытяжки

Расчётная мощность инкубатора, который вы должны сделать будет 40 Вт. Это если без вентиляции и поворотного механизма. Их можно исключить из конструкции для большей экономии, но, чтобы результат был удовлетворительным, предварительно нужно позаботиться о создании естественной циркуляции воздуха внутри. В этом вам помогу вытяжки.

Если вы хотите отказаться от поворотного механизма в конструкции инкубатора, в который будут класться яйца, придётся поворачивать ячейки самому. Это нужно делать не менее 3-4 раз и только в дневное время суток. Тем не менее скорость созревание при таком подходе значительно упадёт.

Внимание! В качестве ячеек для яиц лучше всего использовать обычные лотки. На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37. Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой

Этого должно быть более чем достаточно, чтобы поддержать нужную температуру

Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру

На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37. Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру.

Преимущество изготовления инкубатора своими руками

Создание машины для вывода цыплят считается наиболее эффективным вариантом, по сравнению с приобретением устройства промышленного типа. В первом варианте легко учесть особенности места, где будет стоять инкубатор, индивидуальность конструкции, а также условия разведения домашних пернатых. Кроме уже перечисленных преимуществ самодельные устройства обладают следующими плюсами:

  • легко поддерживать заданные параметры микроклимата, чтобы обеспечить высокий процент выживаемости птенцов;
  • универсальность, можно приспособить под выведение любой домашней птицы, в том числе и для ряда экзотических видов (страусы, попугаи);
  • экономично расходуются энергоресурсы.

Характеристика инкубаторов с автоматическим переворотом яиц

Помимо инкубаторов с «ручным» или полуавтоматическим переворотом яиц, существуют инкубаторы-автоматы, минимизирующие вмешательство человека в процесс вывода птенцов. Согласно заданному владельцем времени автоматика сама выполняет требуемый переворот, и яйца не залёживаются на одном месте.

Такие машины можно соорудить в домашних условиях, но прежде всего, важно учесть все его возможные плюсы и минусы

Преимущества

  • Неоспоримыми достоинствами самодельного аппарата можно считать следующие его особенности:
  • низкую стоимость по сравнению с готовыми покупными моделями;
  • экономичность в плане энергопотребления;
  • самостоятельный подбор необходимого внутреннего объёма, в зависимости от личных потребностей каждого фермера;
  • высокую ремонтопригодность (если какая-то часть выйдет из строя мастер всегда сможет заменить её без посторонней помощи);
  • универсальность (при правильном сборе конструкции самодельный инкубатор может использоваться не только для разведения кур, но и для выведения птенцов другой домашней или даже экзотической птицы).

Кроме того, если составляющие части для будущего устройства можно найти у себя дома, тогда готовый инкубатор достанется вам совсем бесплатно.

Вам также полезно будет узнать, как сделать инкубатор из холодильника своими руками.

Недостатки

В эту группу характеристик по большей части входят минусы, связанные с неточностью расчётов и использованием старых материалов.

  • Поэтому возможные недостатки самодельных устройств таковы:
  • возможность поломки какой-то части устройства (особенно если инкубатор изготавливается из старой техники);
  • самостоятельное повышение температуры или перебои с электропитанием, что приводит к гибели зародышей;
  • непривлекательный внешний вид;
  • отсутствие гарантии от производителя, позволяющей заменить устройство при его поломке.

Виды инкубаторов, общие правила их изготовления

Важная особенность домашних инкубаторов, которые монтируют согласно индивидуальным чертежам, заключается в том, что на их изготовление идут различные подсобные материалы, также уже побывавшие в эксплуатации

Тут важно помнить о том, что они должны удовлетворять санитарные требования, чтобы птичий молодняка мог успешно развиваться

Сами же птицеводы, чаще всего выбирают одну из наиболее ходовых моделей инкубаторов, сделанных своими руками:

  • переделка вышедшего из рабочего состояния холодильника;
  • картонные коробки;
  • листы пенопласта;
  • фанера или деревянные доски.

Совершенно не обязательно делать инкубатор из тех материалов, что были представлены выше. Любой птицевод может сам решить, как и из чего создавать ему полезную машину. Правда, стоит учесть такой момент, что необходимо правильно выбрать габариты устройства, и учесть некоторые факторы, а именно, сколько будет закладываться яиц, и где монтировать лампы, чтобы обогревалась инкубационная камера.

Размер инкубатора

Чтобы смастерить качественную машину, нужно четко рассчитать его размеры. Данные параметры будут зависеть от того какие планируются объемы производства на ферме, и, опять-таки, от количества инкубационного материала, что будет заложен на раз. Второй показатель является приоритетным.

Средние размеры устройства 45-47 х 30-40см (по длине и ширине) способен вместить в себя яйца в следующем количестве, разумеется, приблизительно:

  • гусиные – 40 штук;
  • индюшиные, утиные – 55 штук;
  • куриные – 70 штук;
  • перепелиные – 200 штук.

На размеры машины окажет влияние тип системы обогрева, и место крепежа ламп накаливания. Также большую роль играют и материалы, которые пойдут на изготовление инкубатора.

Требования, предъявляемые к инкубатору

Начиная работы по созданию инкубатора важно помнить о том, что в результате должна появиться машина, обеспечивающая условия необходимые для развития зародышей в яйцах и вылупления из них в положенное время здорового молодняка. Если говорить о конструкции и оснащенности агрегата, то в нем должны быть созданы условия, аналогичные тем, какие создает наседка для будущего потомства

Самыми важными показателями тут являются температурный режим и влажность

Если говорить о конструкции и оснащенности агрегата, то в нем должны быть созданы условия, аналогичные тем, какие создает наседка для будущего потомства. Самыми важными показателями тут являются температурный режим и влажность.

При проектировке устройства нужно помнить о том, что заводчик должен обладать возможностью осуществлять контроль за температурой и влажностью безо всяких препятствий.

После помещения материала в агрегат его прогревают до максимума, который у разных видов свой, и к моменту появления на свет птенцов снижают до нужного минимума. Познакомиться с температурой для разных видов птиц можно в следующей таблице.

Показатель температуры и влажности для инкубации яиц

Как сделать самому инкубатор для куриных яиц: пошаговая инструкция

Способы изготовления агрегата отличаются в зависимости от исходного материала для корпуса. Ниже рассмотрены наиболее доступные варианты.

Как сделать инкубатор из пенопласта своими руками

Преимуществами пенопласта как материала для агрегата для вывода птиц являются отличные теплоизоляционные свойства, дешевизна и легкость. Чтобы изготовить инкубатор из пенопласта своими руками, потребуются инструменты и комплектующие:

  • два листа материала толщиной 5 см;
  • четыре лампы накаливания – для рассматриваемой небольшой конструкции достаточно ламп в 25 Вт;
  • скотч;
  • паяльник для прорезывания отверстий (материал легко крошится при резке ножом);
  • набор лотков;
  • термометр;
  • жидкий клей;
  • вентилятор.

Последовательность работ:

  1. Из первого листа делают боковые стенки, нарезав его на 4 равные части.
  2. Стенки склеивают.
  3. Из второго листа делают основание шириной в 40 см и крышку шириной в 60 см (длина обеих частей – 50 см).
  4. Бока основания промазывают клеем и вставляют его в заготовку из стенок.
  5. Оклеивают получившуюся коробку скотчем для большей твердости конструкции (начав с дна).
  6. Устанавливают на дне пенопластовые брусья высотой в 6 см, на которых будут помещаться лотки.
  7. Просверливают на сантиметровой высоте от дна 2 отверстия для вентиляции диаметром 1-1,5 см.
  8. Устанавливают лампы.
  9. Ставят терморегулятор с внешней стороны крышки, датчик же помещают с внутренней, проделав под него маленькое отверстие.
  10. Ставят лоток – он должен находиться на расстоянии не менее 4 см от стенок.

Инкубатор своими руками с автоматическим и ручным переворотом

Чтобы сделать самодельный инкубатор с автоматическим переворотом яиц, потребуется приобрести устройство для поворачивания. Применяются виды механизмов переворачивания яиц:

  • Подвижная сетка – подходит для небольших инкубаторов. При ее медленном движении (автоматическом или ручном) происходит изменение положения яиц.
  • Роликовый механизм применяется реже: его самостоятельное изготовление требует множества мелких деталей.
  • Автоматический механизм, вращающий лотки по истечении заданного времени, используется в крупных агрегатах.

Как сделать аппарат для вывода птенцов из холодильника или фанеры

Конструкция из холодильника готовится так:

  1. Из камеры удаляются полки и емкости для хранения продуктов.
  2. Просверливаются 3-4 придонных вентиляционных отверстия.
  3. Устанавливаются вентиляторы и лампы. В зависимости от размера камеры потребуется 2-4 вентилятора, помещаемых рядом с лампами.
  4. В крышке или стенке монтируется смотровое окно.

Можно сконструировать модель из фанерных листов. Ее размеры и обустройство мало отличаются от таковых для пенопластовой. Стенки корпуса должны состоять из двух слоев материала, между которыми монтируют утеплитель. В крыше устанавливают окно обзора со смещающимся стеклом, позволяющим вентилировать инкубатор.

Как сделать инкубатор из коробки — самый легкий способ

Самый простой инкубатор своими руками конструируется из картона. Этот материал обладает наименьшей прочностью и плохо сохраняет тепло. Процесс отличается от работы с пенопластом:

  • Отверстия для продува делают на высоте 3-4 см от дна.
  • Рейки для лотка крепятся в 6-7 см над уровнем дна, в качестве лотка используется магазинная коробка для яиц.
  • В крыше делают отверстия для лампы (в центре) и термометра (с краю), а также смотровое окошко.

Виды инкубаторов, общие правила их изготовления

Важная особенность домашних инкубаторов, которые монтируют согласно индивидуальным чертежам, заключается в том, что на их изготовление идут различные подсобные материалы, также уже побывавшие в эксплуатации

Тут важно помнить о том, что они должны удовлетворять санитарные требования, чтобы птичий молодняка мог успешно развиваться

Сами же птицеводы, чаще всего выбирают одну из наиболее ходовых моделей инкубаторов, сделанных своими руками:

  • переделка вышедшего из рабочего состояния холодильника;
  • картонные коробки;
  • листы пенопласта;
  • фанера или деревянные доски.

Совершенно не обязательно делать инкубатор из тех материалов, что были представлены выше. Любой птицевод может сам решить, как и из чего создавать ему полезную машину. Правда, стоит учесть такой момент, что необходимо правильно выбрать габариты устройства, и учесть некоторые факторы, а именно, сколько будет закладываться яиц, и где монтировать лампы, чтобы обогревалась инкубационная камера.

Размер инкубатора

Чтобы смастерить качественную машину, нужно четко рассчитать его размеры. Данные параметры будут зависеть от того какие планируются объемы производства на ферме, и, опять-таки, от количества инкубационного материала, что будет заложен на раз. Второй показатель является приоритетным.

Средние размеры устройства 45-47 х 30-40см (по длине и ширине) способен вместить в себя яйца в следующем количестве, разумеется, приблизительно:

  • гусиные – 40 штук;
  • индюшиные, утиные – 55 штук;
  • куриные – 70 штук;
  • перепелиные – 200 штук.

На размеры машины окажет влияние тип системы обогрева, и место крепежа ламп накаливания. Также большую роль играют и материалы, которые пойдут на изготовление инкубатора.

Правила изготовления

Выбирая заготовки, важно учитывать тот момент, что все материалы должны быть сухими, очищенными от загрязнений, краски и жира, наличие плесени на них недопустимо. Неважно какой материал будет выбран, сбор и обшивка каркаса выполняется таким образом, чтобы предотвратить любую утечку тепла изнутри

Имеющие в наличие щели обязательно заделывают герметизирующим средством. В инкубаторе должно быть специально выделенное место под емкости с водой (они помогают поддерживать влажность на необходимом уровне). Для поддержания температурного режима берут лампы, имеющие мощность в 25Вт (1 штука) их количество 4 – 5 штук

Чтобы тепло равномерно распределялось внутри камеры одну лампу стоит установить внизу устройства. Обязательно должны быть вытяжные отверстия в количестве нескольких штук. Для организации контроля за инкубационным процессом необходимо предусмотреть смотровое окошко, которою будет сделано в верхней стенке агрегата. Также понадобится хороший термометр.

Требования, предъявляемые к инкубатору

Начиная работы по созданию инкубатора важно помнить о том, что в результате должна появиться машина, обеспечивающая условия необходимые для развития зародышей в яйцах и вылупления из них в положенное время здорового молодняка. Если говорить о конструкции и оснащенности агрегата, то в нем должны быть созданы условия, аналогичные тем, какие создает наседка для будущего потомства. Самыми важными показателями тут являются температурный режим и влажность

Самыми важными показателями тут являются температурный режим и влажность

Если говорить о конструкции и оснащенности агрегата, то в нем должны быть созданы условия, аналогичные тем, какие создает наседка для будущего потомства. Самыми важными показателями тут являются температурный режим и влажность.

При проектировке устройства нужно помнить о том, что заводчик должен обладать возможностью осуществлять контроль за температурой и влажностью безо всяких препятствий.

После помещения материала в агрегат его прогревают до максимума, который у разных видов свой, и к моменту появления на свет птенцов снижают до нужного минимума. Познакомиться с температурой для разных видов птиц можно в следующей таблице.

Показатель температуры и влажности для инкубации яиц

Наименование птицДлительность в днях, показатель температуры в °С, влажность %
I периодII периодIII периодIV период


Куры

1 – 6 сутки

+37,5 — +37,8

65%

7 – 11 день

+37,5 — +37,7

50%

12 – 20 день

+37,5

75%

20 – 21 день

+37,2

80%



Утки



1 – 7 день

+38,0

75%



7 – 14 день

+37,8

60%



15 – 25 день

+37,8

60%



26 – 28 день

+37,5

90%



Гуси



1 – 2 день

+38,0

70%



3 – 4 день

+37,8

70%



5 – 10 день

+37,6

70%

10 – 27 день

+37,5

60%

28 — 30 день

+ 37,3

90%



Индюки

1 – 7 день

+37,7 — +37,9

55 – 65%

8 – 14 день

+37, 6

45 – 55%

15 – 25 день

+37,5

55%

16 – 25 день

+37,2

от 70%



Цесарки



1 -2 день

+37,8 — +38,0

65%



3 – 14 день

+37,6

60%



15 – 24 день

+37, 5

55 – 50%

25 день

+37,5

50%

26 – 28 день

+37,0 — +37,2

68 – 70%

Перепела1 – 2 день

+37,8

55 – 70%

3 – 15 день

+37, 5

45 – 55%

16 – 17 день

+37,2

До 90%

Отсутствует

Из холодильника

Чтобы сделать инкубатор из холодильника, из него вынимается морозильная камера и все полки.

После составления чертежа и схемы подключений проводятся следующие шаги:

  • Вверху сверлятся отверстия. Одно в целях вентиляции, а остальные для ламп накаливания.
  • С целью сохранения тепла стенки холодильника обшиваются пенополистиролом.
  • Устанавливаются лотки. Если есть возможность, под них переделываются полки холодильника.
  • В верхней части, снаружи, идет установка терморегулятора. Датчик располагается во внутренней части.
  • Внизу прорезается 3 отверстия размером 1,5 х 1,5 см для вентиляции.
  • Возле ламп и внизу располагаются вентиляторы. Они обеспечивают циркуляцию воздуха.

Преимущества такого инкубатора в его габаритах, куда можно вместить до 500 яиц.

Инкубатор из холодильника

Инкубатор из б/у холодильника

Корпус старого холодильника как нельзя лучше подходит для обустройства искусственного «гнездовья». Дело в том, что это незаменимое в повседневном быту оборудование спроектировано так, чтобы надежно удерживать во внутреннем пространстве заданную температуру. Этой цели, в частности, служит специальная конструкция термоизолирующих стенок холодильника.

Самодельный инкубатор из холодильника

В то же время, имеющиеся в холодильнике стеллажи и полки легко приспособить под лотки для яиц. Крепежные пазы на внутренних стенках позволяют без труда равномерно распределить закладку яиц по всей высоте камеры холодильника. При этом его объема вполне хватит, чтобы установить внизу систему обмена жидкости – с ее помощью будет обеспечиваться сбалансированный уровень влажности.

Система вентилирования

Монтаж устройства для искусственного выведения молодняка домашней птицы нельзя представить без обустройства, хотя бы, простейшей системы вентиляции. Она напрямую воздействует на состояние воздуха внутри камеры, в том числе на температурный режим и влажность. Таким образом, формируется идеальный для вызревания яйца микроклимат.

Установлено, что оптимальной средней скоростью проветривания является скорость 5 м/сек. Перемещение воздушной массы обеспечивается работой вентилятора. В верхней и нижней частях корпуса обязательно должны быть просверлены вентиляционные отверстия.

Система вентиляции

Чтобы воздух не «закачивался» в слой стекловаты под обшивкой, в отверстия рекомендуется вставить пластиковые (металлические) трубки соответствующего диаметра. Частично или полностью перекрывая эти отверстия, можно регулировать процесс вентиляции.

Монтаж обогревательной системы и подбор терморегулятора

Для формирования простейшей системы обогрева внутренней камеры подбирают 4 лампы накаливания мощностью по 25 Вт или 2 лампы по 40 Вт. Хороший прогрев всего объема обеспечивается равномерным распределением лампочек между нижней и верхней частями холодильника. При этом лампы, закрепляемые внизу, не должны мешать емкости с водой, которая увлажняет воздух внутри инкубатора.

Готовый терморегулятор

Цены на терморегуляторы

Терморегулятор

В процессе создания оптимального температурного режима участвует также терморегулятор. Традиционно птицеводы используют 3 вида терморегуляторов – биметаллическую пластину, электроконтактор (термометр на ртутной основе с электродом) или барометрический датчик. Первый вид замыкает электрическую цепь при достижении заданного уровня нагрева, второй отключает обогрев при определенной температуре, третий производит замыкание цепи с возникновением чрезмерного давления.

Механизм переворачивания яиц

Стандартный инкубационный процесс предполагает обязательное переворачивание яйца с частотой 2-4 раза в сутки. Эту функцию в домашнем устройстве вместо птицы-наседки выполняет специальный механизм.

Механизм поворота

Суть работы данного механизма состоит в том, что электромотор приводит в действие специальный шток, который передает импульс движения на лоток с яйцами. Чтобы смонтировать простейший механизм, необходимо:

  1. Установить внизу камеры редуктор.
  2. Установить деревянную раму, удерживающую лотки. Крепить их следует так, чтобы был возможен наклон лотков на 60 градусов в сторону дверцы и на 60 градусов в обратную сторону.
  3. Редуктор необходимо прочно зафиксировать.
  4. Прикрепить к электродвигателю шток, соединенный другим концом с лотком для яиц.

Итак, мы выяснили некоторые особенности изготовления своими руками бытового инкубатора на базе б/у холодильника. Теперь можно обратиться к пошаговой инструкции по его сборке.

Последовательность действий

  1. В потолке корпуса высверлить несколько отверстий – для ламп системы обогрева и сквозное для вентиляции.
  2. В нижней части просверлить не менее 3 вентиляционных отверстий диаметром 1,5 см.
  3. Для большей сохранности тепла стенки внутри аппарата желательно отделать пенополистиролом.
  4. Переделать старые полки в лотки для яиц.
  5. Снаружи корпуса закрепить терморегулятор, внутри установить датчик.
  6. Для организации принудительной циркуляции воздуха возле ламп обогрева в верхней части камеры закрепить 1-2 вентилятора (например, от компьютера).
  7. Вырезать в дверце холодильника небольшой проем под смотровое окошко. Проем закрыть стеклом (прозрачным пластиком).

Видео — Инкубатор из холодильника

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
