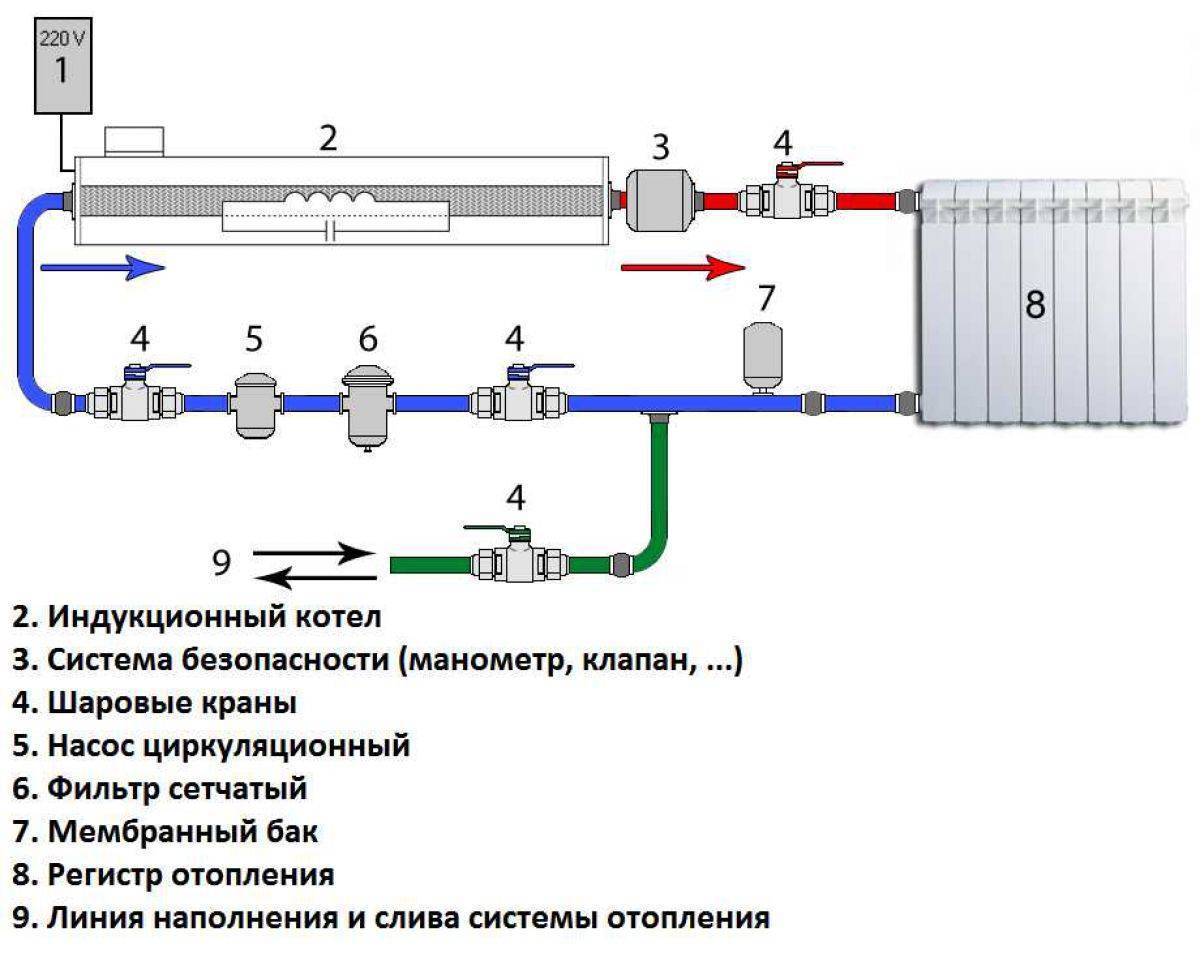

Индукционный электрический котел отопления и его схема

Обзор производителей индукционных котлов

Индукционный котел заводского производства

Но что делать, если требуются индукционные электрокотлы для отопления заводского производства? Увы, но в настоящее время на рынке не так много производителей, продукция которых отвечает мировым стандартам.

При комплектации индукционного отопления, которое делается своими руками, рекомендуется проанализировать текущие предложения на рынке. При этом необходимо не только ознакомиться с отзывами об индукционных отопительных котлах, но и проверить их соответствие текущим нормам. Сделать последнее будет непросто, так как в настоящее время нет ГОСТов и СНиПОв, регламентирующих производственный процесс их изготовления. Максимум, с чем можно свериться – с внутренними техническими условиями производителя.

Но как в таком случае укомплектовать индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных отопительных систем.

Гейзер

Одна из самых больших и надежных компаний по производству оборудования для электрического теплоснабжения. В настоящее время потребитель может выбрать индукционный котел отопления мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

В моделях серии «Е» есть накопительная емкость, что позволяет делать индукционный нагрев теплоносителя для отопления более экономичным.

Эдисон

Компания специализируется на выпуске больших отопительных систем, предназначенных для теплоснабжения общественных и производственных здании. В поставляемый комплекс оборудования входят все необходимые компоненты. В ассортименте есть модели, рассчитанные для отопления от индукционной плиты небольшой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических отопительных котлов индукционного типа от этой компании является модульная компоновка. Это дает возможность в любое время увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте есть котлы от 4,5 до 30 кВт.

Инструкция по сборке самодельного индукционного котла

Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля — по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны — так их удобнее подключать к отопительному контуру.

Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом — сначала точечно, а затем капитально.

С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

Последний этап работы — покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа

Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

Особенности приборов

Применение такого прибора в домашних условиях позволяет получить максимальную производительность и надежность в эксплуатации. При этом агрегат не нужно сопровождать особой документацией и разрешением для установки, например, как газовый бойлер. Применяя индукционный нагреватель в роли традиционного отопительного котла, в некоторых случаях не потребуется использование насоса. Движение теплоносителя достигается путем процессов конвекции: вода при большом нагревании превращается в пар.

Стоит отметить, что у индукционного водонагревателя есть масса преимуществ, которые выделяют его среди конкурентов.

1. Стоимость такого устройство незначительная.
2. Есть возможность собрать нагреватель самостоятельно.
3. Не издает постороннего шума. Катушка в процессе работы достаточно сильно вибрирует, но она практически не ощутима.
4. Из-за постоянной вибрации грязь и накипь не успевает прикрепляться к функциональным элементам, поэтому прибор не нуждается в регулярной чистке.
5. В своем составе имеет тепловой генератор, который очень легко делается герметичным. Вода, выступающая теплоносителем, помещена в нагревательный элемент, благодаря чему энергия передается через магнитное поле. Здесь не требуется использование контактов, а соответственно сальников и различных уплотнительных резинок, которые имеют особенность быстро выходить из строя.
6. Редко ломается, так как за нагрев воды отвечает простая трубка, в которой просто нечему сломаться или перегореть.

Выбирая индукционный водонагреватель, хозяин получает прибор с минимальным эксплуатационным обслуживанием, так как он состоит из небольшого числа составляющих. А они, в свою очередь, очень редко выходят из строя.

Принцип работы индукционного котла

Но и без недостатков нельзя обойтись. Как и в любом виде техники, они есть.

1. Высокое потребление электроэнергии, которое выльется большими счетами за свет;
2. Устройство очень сильно нагревается, причем горячим становится все вокруг, поэтому не стоит прикасаться к прибору во время его работы.
3. Индукционный водонагреватель имеет сильную теплоотдачу, поэтому необходима установка датчика температуры, чтобы предотвратить перегрев прибора, и, соответственно, взрыв.

Принцип действия

Принцип работы индукционной печи иллюстрирует рис. справа. В сущности она – электрический трансформатор с короткозамкнутой вторичной обмоткой:

Принцип действия индукционной печи

• Генератор переменного напряжения G создает в индукторе L (heating coil) переменный ток I1.
• Конденсатор С совместно с L образуют колебательный контур, настроенный на рабочую частоту, это в большинстве случаев повышает техпараметры установки.
• Если генератор G автоколебательный, то С часто исключают из схемы, используя вместо него собственную емкость индуктора. Она у описанных ниже высокочастотных индукторов составляет несколько десятков пикофарад, что как раз соответствует рабочему диапазону частот.
• Индуктор в соответствии с уравнениями Максвелла создает в окружающем пространстве переменное магнитное поле с напряженностью H. Магнитное поле индуктора может как замыкаться через отдельный ферромагнитный сердечник, так и существовать в свободном пространстве.
• Магнитное поле, пронизывая помещенную в индуктор заготовку (или плавильную шихту) W, создает в ней магнитный поток Ф.
• Ф, если W электропроводящая, индуцирует в ней вторичный ток I2, то тем же уравнениям Максвелла.
• Если Ф достаточно массивна и цельная, то I2 замыкается внутри W, образуя вихревой ток, или ток Фуко.
• Вихревые токи по закону Джоуля-Ленца отдает полученную им через индуктор и магнитное поле от генератора энергию, нагревая заготовку (шихту).

Электромагнитное взаимодействие с точки зрения физики достаточно сильно и обладает довольно высоким дальнодействием. Поэтому, несмотря на многоступенчатое преобразование энергии, индукционная печь способна показать в воздухе или вакууме КПД до 100%.

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору

Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

• Инвертор на 4 кВт;
• 2 аккумулятора 250 А*ч;
• Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Что потребуется для изготовления своими руками

Для предстоящей сборки нагревателя из инверторного механизма потребуется подготовить:

1. Корпус будущего агрегата. Его делают из полимерной трубы диаметром 50 мм, которая устойчива к нагреву.
2. Нагревательный элемент. В качестве этой детали можно использовать проволоку из нержавеющего материала.
3. Держатель для проволочных отрезков. Это металлическая сетка с небольшим сечением ячеек.
4. Индукторная составляющая. Подойдет медная проволока.
5. Система подачи жидкости. Для этих целей используется циркуляционный насос.

Кроме того, потребуется подготовить терморегулятор и элементы подключения к отопительному контуру, к которым относятся шаровые краны и переходники.

Достоинства и недостатки индукционных котлов

Электрическое отопление является простейшей альтернативой традиционному отоплению с газовыми котлами. Правильно смонтированная система порадует потребителей теплом, а индукционное отопительное оборудование позволит рассчитывать на отсутствие проблем. Давайте рассмотрим основные преимущества индукционных агрегатов:

• Компактность – данные котлы действительно очень маленькие, по своему внешнему виду они напоминают трубу большого диаметра с патрубками меньшего диаметра (к патрубкам подключается система отопления). Хотя некоторые образцы промышленного назначения нельзя назвать компактными;
• КПД, близкий к 100% – почти вся электроэнергия превращается тепло. Тем не менее небольшие потери все-таки есть, так как ничего идеального в мире нет;
• Продолжительный срок службы – производители заявляют, что он составляет не менее 20-25 лет. И это действительно так, ведь здесь отсутствуют традиционные ТЭНы;
• Возможность работы с любыми видами теплоносителя;
• В индукционных котлах не образуется накипь – этим они выгодно отличаются от ТЭНов, на которых все-таки образуется незначительное количество известковых отложений;
• Повышенная надежность – индукционная катушка отличается приличным межвитковым расстоянием, а от сердечника витки отделяются надежной изоляцией. Поэтому ломаться тут особо нечему. Может выйти из строя разве что система питания, включающая в себя электронные компоненты;
• Возможность самостоятельного монтажа – в этом нет ничего сложного. Да и каких-либо настроек здесь нет.

Есть и определенные недостатки:

Правильно и качественно смонтированный индукционный котел – это не только приятная глазу картина, но и залог долгой и надежной работы всей системы.

• Дороговизна – в домашней системе отопления индукционный котел станет самым дорогим узлом. Но затраты того стоят;
• Высокое потребление электроэнергии – обеспечивает большие расходы на эксплуатацию отопления;
• Более сложная конструкция – здесь присутствует схема питания, которая отсутствует в ТЭНовых и электродных агрегатах.

Главный недостаток – это высокие цены на оборудование, хотя ничего сложного в нем нет.

Кроме того, если вы будете использовать индукционный котел мощностью более 7-к кВт, то вам потребуется трехфазная электросеть – это справедливо не только для индукционных, но и для любых других электрических отопительных агрегатов.

Самостоятельный монтаж

Систему инверторного отопления несложно собрать самостоятельно, используя существующий или спроектировав новый контур. Это даст возможность избежать основного недостатка таких котлов – их дороговизны. Если работы проводить поэтапно, можно получить эффективное отопление по доступной цене.

1. Необходимо проанализировать место установки и спроектировать конфигурацию и расположение элементов системы.
2. В случае необходимости заменить проводку в доме, чтобы она могла выдерживать повышенные нагрузки.
3. Производится монтаж инвертора, который подключается к аккумулятору и котлу.
4. На входе в котел устанавливается циркуляционный насос.
5. Если монтируется новая система, делается разводка труб и навеска радиаторов.
6. Проводится тестирование работоспособности системы.

Если пробный пуск прошел без срывов, система готова к работе. В конструкции можно использовать инверторы, применяемые в сварочных аппаратах, что значительно упростит монтаж оборудования.

Устройство индукционных котлов

В основу внутреннего устройства такого котла включен индуктор (трансформатор). Обычные бытовые индукционные котлы немного отличается от аналогичных промышленных с цилиндрической системой обмотки. В компактных котлах бытового назначения применяется медная обмотка тороидального типа.

Схема нагрева жидкости в индукционном котле отопления

Внешний корпус агрегата выполнен из окрашенного металла, затем идет толстый слой тепло- и электроизоляции, внутри которой находится сердечник с двойной стенкой. Он изготовлен из особой ферромагнитной стали и имеет толщину стенок не менее 10 мм. Тороидальная обмотка, которая намотана на сердечнике – это первичная обмоткой. Именно в ней происходит преобразование энергии электрического поля в магнитное, которое создает вихревые токи. Уже их энергия переносится на вторичную обмотку. В роли вторичной обмотки выступает корпус контура, который под действием этой энергии выделяет большое количество тепла, передающегося теплоносителю. Тороидальная обмотка позволяет создавать агрегаты с небольшим весом и габаритами.

Безопасность устройства

Для повышения безопасности самодельного нагревателя необходимо выполнить такие требования:

1. Организовать качественную изоляцию. Все проводники и соединения нужно тщательно заизолировать, чтобы исключить риск получения удара током.
2. Правильно выбрать отопительную систему. Индукционные системы не подходят для совместного использования с оборудованием, которое применяет принцип естественной циркуляции воды. Для этих систем нужен водяной насос.
3. Выбрать подходящее размещение устройства. Прибор должен находиться на расстоянии от 40 см от стен и предметов интерьера, и на расстоянии от 80 см от потолка или напольного покрытия.
4. Установить регулировочные клапаны и манометры. Такие средства безопасности защитят оборудование от скачков давления. Кроме того, нужно предусмотреть систему стравливания воздуха.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.

Как сделать индукционный котел своими руками

Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.

Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.

Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.

Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.

Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.

Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.

Закрытая система отопления

В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.

Далее останется лишь подключить к готовой катушке инвертор на 18-25А и можно заполнять отопительную систему теплоносителем.

Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Индукционный котел отопления своими руками

Для сборки такого нагревателя нам понадобится сварочный инвертор, генерирующий сварочный ток силой не менее 15 Ампер, высокочастотного типа, с плавной регулировкой силы тока. Именно этот прибор будет источником переменного электрического тока высокой частоты, питающего индуктор.

Отопительный индукционный котел своими руками

В роли индуктора выступит витая медная «пружина» намотанная на корпус сердечника. Причем контакты проволоки нужно соединить с клеммами инвертора, избегая спаек и скруток. То есть, отрезок проволоки, используемый для формирования сердечника должен иметь достаточную длину. Количество витков обычно равно 50, а диаметр проволоки, как правило, равен 3 миллиметрам.

В роли сердечника выступает обычная полимерная труба, изготовленная из сшитого полиэтилена или полипропилена – эти сорта пластмасс выдерживают максимально высокую температуру. Пропускной диаметр трубы-сердечника должен равняться 50 миллиметрам, а толщина стенок не может быт меньше 2,5-3 миллиметров. Тогда этот сердечник можно использовать в роли калибра, на который навивают медную проволоку, формируя индуктор.

Нагревательным элементом такого котла будет наполнитель полимерного сердечника – рубленые отрезки нержавеющей проволоки диаметром 7 миллиметров. Причем длина отрезком не может быть менее 5 сантиметров.

Сборка котла: обзор процесса

Сам процесс сборки всех этих компонентов в единую систему выгладит следующим образом:

Индукционный нагрев теплоносителя

• Вначале вы берете отрезок полимерной трубы, фиксируете его и наматываете поверх будущего сердечника 50 витков 3-миллиметровой медной проволоки.
• Далее вы обрезаете торцы сердечника, оставляя по 7-10 сантиметров от края проволоки на отводы.
• На следующем этапе вы монтируете на нижнем отводе уголок. Причем боковое ответвление этого фитинга будет использовано в роли патрубка для обратки разводки системы отопления. Причем на сгоне обратки нужно установить шаровой вентиль, перекрыв который можно демонтировать сердечник из разводки, без слива теплоносителя.
• После установки нижнего фитинга вы заполняете сердечник рубленой проволокой, стараясь уложить ее максимально плотно. Ведь в роли водонагревателя выступает именно проволока.
• Далее вы монтирует на верхнем патрубке тройник. Этот фитинг используют для отвода разогретого теплоносителя в напорный контур разводки. Причем отвод можно реализовать и по верхнему, и по боковому ответвлению, используя свободный патрубок тройника под монтаж предохранительного клапана. И, разумеется, подключение тройника к напорной ветви разводки реализуется посредством шарового вентиля.
• После этого можно смонтировать всю конструкцию в корпусе – металлическом или полимерном шкафу, установив в его нижней части сварочный инвертер. Причем для доступа к панели управления инвертором в корпусе шкафа вырезают особое окно.
• В финале нужно прикрепить проволоку на клеммы инвертора и залить воду в сердечник.

Безопасность котла: общие рекомендации

Такой котел будет работать не хуже заводского. Но помимо производительности фабричный вариант хорош еще и совей безопасностью.

Поэтому, изготавливая индукционный котел своими руками, нужно руководствоваться еще и следующими правилами, повышающими общий уровень безопасности в системе отопления:

Вихревой индукционный нагреватель «ВИН»

• Во-первых, в верхний тройник стоит врезать предохранительный клапан, стравливающий лишнее давление. Иначе, при выходе из строй циркуляционного насоса, сердечник котла попросту лопнет под давлением пара.
• Во-вторых, инвертер включается в сеть только через УЗО – устройство защитного отключения, срабатывающее в критических ситуациях.
• В-третьих, котел, а точнее сварочный инвертер, нужно заземлить, выводя кабель на особый металлический контур, смонтированный в грунте за стенами сооружения.
• В-пятых, индукционный котел – это источник очень сильного электромагнитного поля, поэтому такую установку нужно держать подальше от жилых помещений и вольеров с домашними животными.

Руководствуйтесь этими рекомендациями и ваши индукционные котлы будут служить вам не хуже заводских изделий!

https://youtube.com/watch?v=F6yIXht5gks

Поведем итоги

Подробно разобравшись с устройством и принципом действия электродных котлов, можно сделать несколько важных выводов.

Возможность экономичного достижения высокого уровня мощности и быстрого нагрева больших объемов воды оказывает большое влияние на габаритные размеры теплогенераторов. Компактные устройства с минимальным весом можно без труда установить в любом месте дома.

Если возникает необходимость обогреть помещение с большой площадью (500 и более квадратных метров), вполне возможно создать схему подключения нескольких электродных котлов. Следует отметить еще один положительный момент – при устройстве ионного электрического отопления не требуется разрешение и контроль инспекции котлонадзора.

Из всех существующих на сегодняшний день отопительных приборов электродный котел представляется наиболее приемлемым решением. Простое и экономичное оборудование способно подарить тепло нашему дому и подогреть горячую воду для бытовых нужд.

Поставил двухтарифный счетчик электроэнергии на сеть 220В. Стоит в доме вместе с газовым котлом «очаг — 3″(Галан). В щитке управления котлом поставил прямоточный амперметр на 20А. При включенном котле с Тобратки 42градуса показываает 6А потребления, а на счетчике дома показывает 13А, притом что в доме горит одна Led лампочка и работает телевизор и больше абсолютно ничего. Непойму в чем прикол? Подскажите кто знает. Пишите Yura_Gorovui@mail.ru
