Техническое обслуживание грязевых фильтров
Техническое обслуживание осуществляют для каждого вида фильтров. Приборы нуждаются в регулярном очищении. Когда идет отопительный сезон, грязевики проверяются раз в месяц. В весенне-летний период такая манипуляция не проводится. Исключение — магнитный фильтр, который не загрязняется в течение нескольких лет, поэтому не нуждается в регулярном очищении.
Алгоритм очистки прибора:
- перекройте краны, установленные рядом с устройством, чтобы избежать протечки воды;
- поставьте под прибор емкость для слива остатка жидкости;
- снимите заглушку грязевика;
- сетку тщательно промойте;
- зафиксируйте элемент на место;
- верните заглушку в прежнее положение;
- откройте краны.
Установка фильтров и их регулярная очистка продлевают срок службы отопительной системы.
Классификация по принципу фильтрации
Сетчатые фильтры. Самый распространенный и привычный тип фильтра грязевика для воды, используемый в быту. В простейшей конструкции грязь задерживается сеткой и осаживается в зоне накопления. Периодически дно стакана отворачивается и грязь удаляется. Конструкция может быть дополнена сливным краном, установленным вместо дна, и тогда грязевик из промывного превращается в самопромывной.
Сетчатый фильтр Danfoss FVR, Ду50.
Установка дополнительной сетки, удаляющей из теплоносителя воздух, поплавка и игольчатого клапана добавляет грязевику функцию защиты от загазованности. Эффективность работы сетчатого грязевика зависит от давления в магистрали до и после него. При значительной разнице этих величин твердые частицы могут продавливаться сквозь сетку.
Магнитный фильтр удаляет из потока теплоносителя металлические частицы
При работе такого фильтра никакого тормозящего воздействия на поток жидкости не происходит, что важно при работе мощных насосов
Различают еще инерционно-гравитационные и абонентские грязевики. Принцип работы первых понятен из их названия и применяются они на крупных предприятиях. Абонентские устройства очищают теплоноситель на входе в узлы учета.
2 Где устанавливать?
Разберемся с тем, где и как следует установить фильтр для отопления. Установка фильтра зависит от того, какой прибор мы собираемся монтировать.
Фильтр грубой очистки эксплуатируется меньше всего, но обойтись без него никак нельзя. Грязевики, как их называют в народе, необходимо установить так, чтобы они отсеивали крупные отходы со всей жидкости, что поступает в систему отопления.

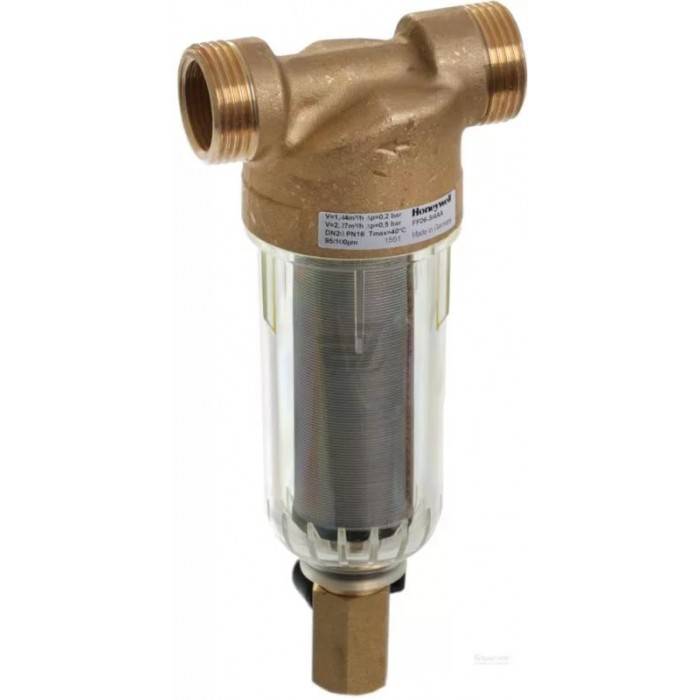

Фильтр тонкой очистки с мембраной
Желательно установить фильтр грубой очистки на входе в систему либо на входе в конструкцию насоса. Если трубопровод большой, с огромным количеством радиаторов, то рекомендуется установить грязевики на всех развилках, особенно между этажами.
Фильтры тонкой очистки выполняют более уточненные задачи и их в процентном соотношении на один трубопровод нужно больше. Лучше всего они работают в тандеме с грязевиками, но только если смонтированы после первых.
Магнитный фильтр, выполняющий довольно специфичные задачи по удалению из потока металлических частиц, следует монтировать на входах в систему, а также для безопасности, перед входной трубой обогревателя.
2.1 Виды и отличия
Подбирая фильтр для котла, нужно обратить внимания на его разновидности. Частично мы уже отметили несколько самых популярных разновидностей фильтров.
- Грубой очистки;
- Тонкой очистки;
- Магнитные.
Разберем каждый вариант по отдельности. Начнем с образцов для грубой очистки, так как без них не обойдется ни один отопительный контур любого частного дома.
Фильтры грубой очистки или грязевики – это простые фитинги, занимающиеся отсеиванием лишних частиц из потока внутри контура.
Отсеиванием занимается сетчатый элемент. Сам фильтр являет собой муфту с косой конструкцией. Внутри муфты находится сетчатый фильтр, а также, если у вас современная модель, маленький отвод для накопления отходов.
Фитинг для тонкой очистки, как правило, монтируется после грязевика. На нем уже установлен сетчатый или мембранный фильтр, с мелкими порами. Средний диаметр поры 100 мкм.
Таким образом, устройству удается отфильтровать большую часть отходов, способных затем превращаться в осадок. К ним относят различные магниевые соли, частицы хлора, ржавчины и т.д.
Магнитный фильтр для котла
Доказано, что наличие фильтров грубой и тонкой очистки положительно сказывается на состоянии труб и радиаторов в системах отопления.
Осталось рассмотреть магнитный образец. Магнитный фильтр несколько отличается от рассмотренных нами выше. В нем основную работу, как уже наверняка ясно из названия, осуществляет магнитный механизм.
Магнитный образец выполняет простую и очень полезную задачу – убирает все оставшиеся частицы железа и ржавчины. Причем делает это он благодаря двум или четырем магнитам, расположенным внутри муфты.
Пользу, которую приносит магнитный очистительный прибор для отопительного контура и котла сложно переоценить.
2.3 Монтаж и обслуживание
Дадим несколько советов, как лучше всего использовать комбинацию из очистительных приборов, для максимального повышения срока эксплуатации отопительных систем частного дома.
С нашей точки зрения, правильно будет использовать все типы фильтров. Не стоит скупиться. Стоимость фильтра чуть больше стоимости обычного фитинга, а вот ремонт или очистка труб обойдется вам намного дороже.
На входах в систему рекомендуем поставить фильтр грубой очистки. Если поток небольшой и идет по единственной трубе, то хватит и одного образца. В противном случае правильно будет смонтировать один фильтр в станции подкачки жидкости непосредственно возле насоса, а второй на входе в отопительный контур.
Образцы для тонкой очистки рекомендуем ставить сразу после грязевиков.
Магнитные фильтры монтируют непосредственно перед входом в трубы отопительного контура и дополнительно на входной трубе к обогревателю.
Очистительные элементы необходимо время от времени очищать, а если они слишком засорились — полностью заменять.
Желательно раз в сезон, лучше всего летом, снимать детали, промывать под проточной водой и менять кассеты, если в этом есть необходимость.
Следите за состоянием мембран и сеток внутри муфт. Потеря пластичности и слишком большая выпуклость сигнализирует о чрезмерной изношенности мембраны. В таком случае ее надо менять.
голоса
Рейтинг статьи
Характеристики фильтров для очистки системы отопления
Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.
Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.
Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:
- прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
- в городских квартирах пригодится регулятор-ограничитель напора;
- подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
- эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.
При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.
На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.
Полифосфатный фильтр для очистки системы отопления
Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.
Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:
- Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
- Необходимо самостоятельно контролировать и пополнять засыпку.
- Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.
Фильтры тонкой и грубой очистки системы отопления
Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.
Ионообменный фильтр
Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.
Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.
Разновидности и характеристики фильтров
Установка водяного фильтра на котел напрямую связана с видом оборудования. На сегодняшний день производители предлагают большой выбор фильтров с различными характеристиками.
Полифосфатные
Полифосфатный умягчитель воды для газового котла является одним из наиболее распространенным и бюджетным вариантом. Устройства отлично справляются с предварительной очисткой и смягчением поступающей в контур воды.
Полифосфатные фильтры представляют собой прозрачную пластиковую колбу, заполненную кристаллами из натриевой соли. Именно они образуют на стенках котла защитную пленку и не дают оседать накипи. С одного конца фильтр закрывается крышкой, с другого имеет отверстие с резьбой для слива. Устанавливаются полифосфатный умягчитель воды перед газовым котлом, в разрезе между двумя концами трубы.
Полифосфатный фильтр для воды на газовый котел
Жесткая вода, подающаяся в фильтр, проходит через кристаллы, очищается и потом поступает в котел и трубы. Наполнитель со временем вымывается и требует замены, но произойдет это не ранее, чем через три месяца. Сам же фильтр необходимо заменять каждые 12-18 месяцев. Это и есть основной и единственный этап обслуживания очистительного устройства.
К преимуществам солевых фильтров можно отнести:
- дешевизну;
- простоту в монтаже и обслуживании:
- продление срока работы котла;
- высокий уровень защиты от накипи.
Единственное, что исключает использование полифосфатов — применение их для бытовых нужд, т.к. в состав наполнителя входят агрессивные вещества.
Электромагнитные
По сравнению с ионообменным фильтром электромагнитный значительно выигрывает. Он не только очищает, поступающую в него воду, но и освобождает внутреннюю поверхность труб от старого налета.
Принцип работы прибора состоит в облучении воды магнитным силовым полем, благодаря чему соли в ней растворяются. Силовое поле на постоянном уровне поддерживается электрическим процессором. Таким образом, достигается максимальная эффективность при минимально затраченных усилиях. Кроме очищения воды, электромагнитный умягчитель способен образовывать внутри теплообменника защитную пленку, которая не даст образовываться коррозии, продлевая жизнь оборудованию.
Преимущества электромагнитных устройств в следующем:
- не боятся перепадов давления и температур;
- смягчают воду любой температуры;
- идеально сочетаются с газовыми котлами, независимо от материала труб;
- очищают внутренность оборудования без привлечения человеческих сил и разборки котла.
Электромагнитный фильтр для воды на газовый котел Прослужит устройство достаточно долго, примерно 15-20 лет, поэтому высокая цена полностью себя окупает. Обслуживание фильтра заключается в его периодической промывке от частиц накипи. Электромагнитные агрегаты пригодны только для технических нужд. Если есть необходимость в подаче питьевой воды, то потребуется устанавливать дополнительные устройства.
Картриджные
Фильтры на газовый котел с картриджами отлично справляются с очисткой воды различной температуры. Есть следующие виды устройств:
- механические — способны задерживать мелкий мусор, но не смягчают воду. Требуют частого обслуживания;
- ионообменные — считаются лучшими, т.к. снижают жёсткость воды;
- осмотические — пропускают молекулы воды с газом, что позволяет очистить жидкость от вредных примесей и микроорганизмов, но смягчить ее не получится;
- угольные — работают за счет активированного угля. Требуют частой замены наполнителя, т.к. если этого не делать, теплоноситель будет засоряться еще больше;
- мембранные — очищают воду, но не смягчают ее.
Фильтр для воды на газовый котел с картриджами Картриджевые устройства производятся в двух исполнениях корпуса: пластиковом и металлическом. Оба варианта надежные и функциональные. Корпус имеет латунную резьбу и спускной клапан, что упрощает смену картриджей. Сверху расположен воздушный клапан для удаления воздуха после замены внутреннего элемента.
Сменные картриджи изготовлены из хлопчатобумажной нити и нержавеющего сетчатого сердечника, который задерживает в себе все механические составляющие теплоносителя. Тканевый кожух удерживает соли, известь и другие примеси из воды, тем самым защищая котел от образования налета и коррозии.
Как чистить фильтр?
1. Перекрываем воду вентилями в том месте, где установлен фильтр.
2. Подставляем лоток для слива воды и ключом откручиваем заглушку фильтра.
3. Вынимаем сетку фильтра и чистим ее щеткой. После чего промываем под струей воды.
4. Вставляем сетку обратно в фильтр и закручиваем заглушку гаечным ключом.
5. Открываем ранее перекрытые вентиля.
Наверняка каждый из вас хоть раз в жизни сталкивался с очень неприятной ситуацией, когда в самом разгаре отопительного сезона батареи вдруг стали плохо обогревать дом. Причем, как отмечают потребители, наряду с низкой теплоотдачей радиаторов, объем потребляемых ресурсов остался на прежнем уровне.
Специалисты объясняют это явлением тем, что магистраль время от времени засоряется. А это, в свою очередь, приводит к сокращению полезного объема трубопровода и, как следствие, к понижению теплоотдачи обогревательных приборов
Поэтому важно знать, как промыть систему отопления в частном доме, чтобы если не замерзнуть, но совершенно точно согреться
Разновидности
Чтобы снизить риск поломки котла, усилить точность измерительных приборов и обеспечить долгий срок службы техники, важно разобраться в основных видах устройств и предпочесть подходящий
Полифосфатные
Полифосфатные установки считаются бюджетным вариантом предварительной очистки и умягчения воды, поступающей в котёл.
Принцип работы такого прибора состоит в пропускании жидкости через колбу, наполненную специальными кристаллами. Они обеспечивают формирование на внутренних стенках котла защитной плёнки, а также замедляют образование накипи.
Фото 1. Полифосфатный фильтр для газового котла, наполненный специальными кристаллами. Они замедляют образование накипи.
Устройства имеют простую конструкцию:
- слив;
- колба;
- наполнитель;
- крышка.
Жидкость через крышку поступает в колбу с наполнителем, где пропускается через полифосфатные кристаллы. Далее, она через слив идёт в бак газового котла.
Любой прибор такого плана требует периодической замены наполнителя – кристаллов натриевой соли. Собственно говоря, только в этом и состоит сложность их обслуживания. Срок эксплуатации такой очистительной установки в среднем составляет до полутора лет.
Электромагнитные или магнитные для умягчения жесткой воды
Электромагнитные приспособления стоят дорого, но цена полностью себя оправдывает: установка служит долгое время и позволяет получать на выходе идеально чистую воду.
Принцип работы состоит в том, что, когда жидкость проходит через колбу, соли в ней распадаются. Таким образом, на стенках котла накипь не осядет. Вместо этого, мельчайшими частицами соли будет забиваться сам фильтр, который периодически промывают.
Фото 2. Три магнитных фильтра для котла отопительной системы, накипь в них распадается на мельчайшие частицы.
Ещё одной характеристикой будет то, что под воздействием электромагнитного излучения не только то, что накипь распадается на мелкие частицы, но ещё и образуется тончайшая плёнка, которая покрывает теплообменник котла. Благодаря этому он остаётся защищённым и долгое время не подвергается коррозии.
Не следует забывать и о том, что электромагнитные и магнитные приборы — это разные установки. В основе и того, и другого лежит магнит.
Внимание! Электромагнитные устройства мощнее, так как предполагают подключение к электрической сети. Идеально подходят для газовых котлов, так как прекрасно смягчают воду любой температуры. Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока
Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока.
Магнитные приборы состоят из металлического корпуса, внутри которого расположено большое количество сильных магнитов. Электромагнитные устройства дополнительно снабжены электрическим приводом, работа которого позволяет многократно усиливать действие магнитов.
Картриджевые для очистки
Картриджевые приборы имеют низкую пропускную способность. Существуют следующие типы устройств:
- Механические — задерживают мелкий мусор. Такие устройства нужно часто чистить, а воду они не смягчают.
- Угольные — очищают воду за счёт активированного угля, выступающего в качестве наполнителя. Если вовремя его не менять, вода в результате прохождения через фильтр будет ещё больше загрязняться.
Фото 3. Четыре картриджевых фильтра с низкой пропускной способностью нужны, чтобы очищать воду.
- Ионообменные картриджевые устройства считаются лучшими, так как меняют жёсткость воды, вступая в химическую реакцию с ионами кальция и магния.
- Осмотические — пропускают через себя молекулы воды с газом. Это позволяет очистить жидкость от примесей металлов и вредных микроорганизмов, но смягчить воду посредством установки такого фильтра не получится.
- Мембранные — очищают воду от мусора и примесей, но не смягчают.
Важно! Картриджевые фильтры для газовых котлов не подходят (за исключением ионообменных устройств). Они больше ориентированы на очистку воды, которую предполагается пить
Типы фильтров для отопительных систем
Широко распространены несколько видов фильтрующих элементов. В зависимости от материала, размера и способа очистки они устанавливаются в различные типы контуров с жидким теплоносителем: от индивидуальных отопительных систем до промышленных трубопроводов.
Солевые фильтры
Один из надежных способов защиты оборудования — установка фильтра полифосфатного для котлов. Такое приспособление относится к группе солевых очистителей и очищает теплоноситель в системе при помощи реагента. В роли связующего реагента выступает полифосфат натрия. Магний и кальций, входящие в состав «жесткой» воды, проходя через колбу с реагентом, вступают в реакцию и связываются с ним. Производительность такого фильтра зависит от свойств и химического состава воды в системе, а также от скорости движения теплоносителя.
Магнитный фильтр для отопления — cмягчитель «жесткой» воды
Так выглядит цилиндр магнитного фильтра
Один из широко распространенных способов изменить природные свойства воды и смягчить ее – это магнит. Магнитный фильтр для отопления представляет собой цилиндр, в котором помимо фильтрующей сетки установлен магнит. Принцип работы магнитногидродинамического резонанса основан на том, что под действием магнитного поля соли кальция, которые собственно и составляют основу отложений в трубных системах, переходят в другое состояние. Эта новая модификация кальция не кристаллизуется на стенках, а улавливается сеточными фильтрами и выводится из системы. Установка магнитного фильтра особенно актуальна для газового котла. Сам котел является самым дорогим звеном отопительного контура. Его ремонт или замена – дорогостоящая и трудоемкая процедура, которой можно если не избежать, то, во всяком случае, отсрочить. Каждый владелец такого оборудования стремится свести к минимуму эксплуатационные и аварийные расходы. И поможет в этом магнитный фильтр для котла отопления. Второе его название — умягчитель воды. Ведь именно обилие несвязанных солей делает воду жесткой. Жесткость воды во многом зависит от района проживания.
Грязевик для систем отопления
Пожалуй, самая популярная и широко распространенная разновидность фильтрующих приспособлений – это механические. Они предназначены для вывода из системы грубых и средних фракций. Образуются такие механические включения в системе двумя способами: либо попадают извне, либо являются продуктами коррозии труб. По разным параметрам грязевые фильтры для отопления можно классифицировать на несколько подгрупп:
- по размерам ячейки фильтрующей сетки выделяют фильтры грубой и тонкой очистки для отопления. Первые задерживают механические включений размером до 300 микрон, вторые – до 5 микрон. Фильтры тонкой очистки часто поставляются в комплекте с некоторыми моделями котлов двухконтурных. Поскольку данное оборудование наиболее требовательно к условиям эксплуатации;
- по способу монтажа выделяют резьбовые или фланцевые грязевики для отопления. Как понятно из названия, они отличаются способом установки в систему;
- по способу очистки выделяют непромывные, промывные и самопромывные фильтры. Очистка фильтрующих элементов грязевика для отопления – дело несложное и вполне может быть проведена своими руками. Для этого требуется отвинтить заглушку, вытащить сетку, и, промыв ее под струей воды, установить обратно. Разумеется, участок системы отопления предварительно следует отсечь, перекрыв краны.
Фильтр универсальный сетка
Самый простой сетчатый фильтр для отопления. Состоит из корпуса (металл), и цилиндрической сетки, расположенной внутри колбы. Корпус закрыт заглушкой или краном, в зависимости от вида фильтра. Система соединения – фланец. Различают промывные и непромывные фильтры. Непромывные подлежат замене по истечению срока эксплуатации. Промывные служат долго, благодаря очистке. Нужно остановить циркуляцию воды, произвести демонтаж крышки, извлечь и промыть сетку, произвести монтаж. Кроме сравнительно низкой цены, сетка привлекательна простой конструкцией, легким обслуживанием и дешевыми комплектующими. Устанавливают этот фильтр перед системой тонкой очистки. Это предпоследняя ступень защиты. Служит для очистки воды от окалины или твердых включений. Поврежденная окалиной арматура труб или насосы будут стоить в десятки раз дороже, нежели дешевый фильтр. Фильтр не занимает много места.
Особенности обслуживания и очистки
Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.
Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.
Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.
Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.
Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Виды устройств
По степени очистки грязевики классифицируют на несколько видов.

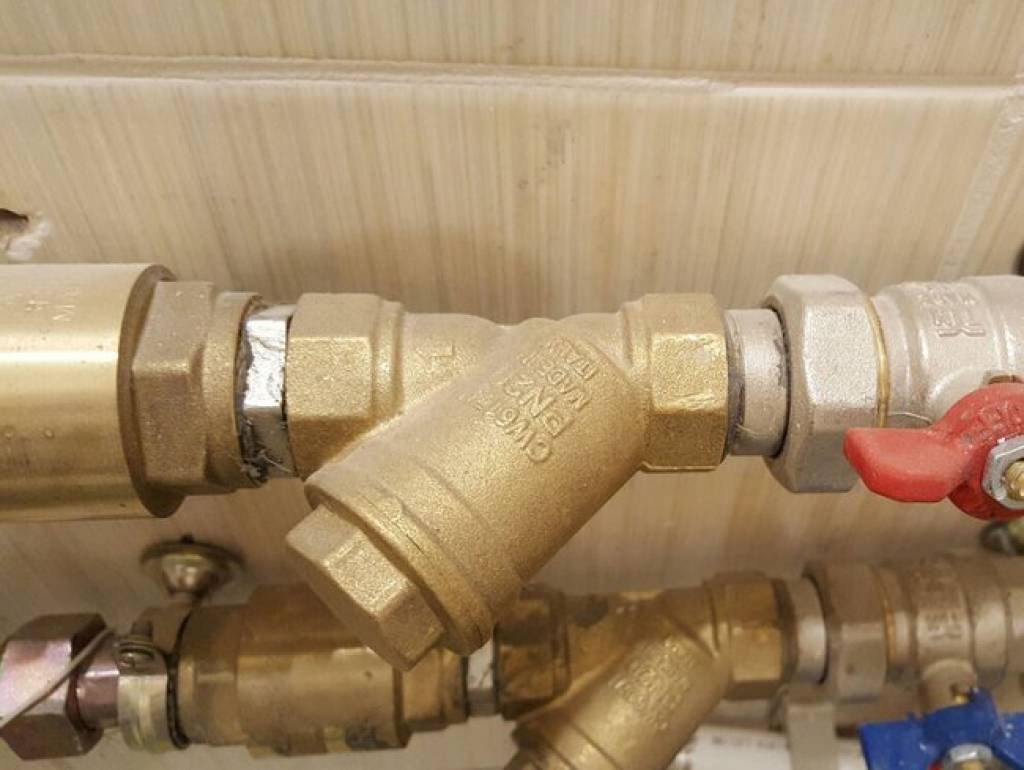

Грубой очистки. Что такое фильтр-отстойник?
Устройство грубого очищения представляет собой угловой сетчатый фильтр с сеткой до 300 мкм-микрон. Прибор также оснащен отводом, в котором скапливается грязь. Такое изделие предназначено для очищения теплоносителя от фракций большого и мелкого размера.
Конструкция
В зависимости от конструкции выделяют несколько видов грязевиков грубого очищения:
- По способу соединения устройства с трубой. Различают фланцевый, приварочный и резьбовой прибор.
- По расположению на конструкции. Это горизонтальное и вертикальное устройство.
Грязевик изготавливают из латуни, стали и пластика. Повышенную температуру выдержит первый вариант. Прибор из стали быстро изнашивается. Изделие из пластика выносит только относительно низкий температурный режим до +90 градусов по Цельсию.
Один из видов грязевика грубой очистки — фильтр-отстойник. Это усовершенствованная конструкция, оснащенная колбой. Она находится внизу устройства. Когда на сетке скапливается большое количество грязи, то под силой тяжести она опускается вниз. Благодаря этому такой мусор скапливается в колбе, а не попадает в радиаторы.
Фото 1. Фильтр-отстойник грубой очистки для систем отопления. Загрязнения из труб попадают в специальную колбу.
Конструкцию также совершенствуют сепаратором. В нем скапливается воздух, который попадает внутрь контура. Когда его уровень достигает предела, сверху прибора открывается клапан. После этого воздух покидает систему, что препятствует образованию воздушных пробок.
Принцип действия
Внутри фильтра находится сетка. Этот элемент перекрывает входное отверстие, по которому движется теплоноситель. Во время прохождения жидкости через грязевик отсекаются фракции средних и крупных размеров. После этого они перемещаются к отводу. Благодаря этому к радиаторам поступает относительно чистый теплоноситель.
Преимущества
Достоинствами обладают усовершенствованные конструкции:
- Благодаря колбе нет необходимости снимать прибор, чтобы оценить степень его наполненности. Оценка осуществляется визуально.
- Снизу устройства зафиксирован кран. Через него сливают грязную воду.
- Фильтр выводит воздух из системы, что препятствует возникновению ржавчины. Это продлевает срок службы контура.
Место и особенности установки
Место установки устройства зависит от того, для какой системы отопления он используется. Для автономных контуров он монтируется в точках разветвления, на обратке перед соединением с котлом и на байпасах.
Нормальное функционирование устройства гарантирует правильный монтаж. Перед установкой любого прибора контур очищается от загрязнений и ржавчины.
На грязевике есть специальные обозначения, которые указывают движение жидкости по трубам.
Изделие устанавливают только в соответствии с этим указателем.
Если механизм зафиксировать неправильно, то внутри конструкции возникнет гидравлическое сопротивление.
Внимание! Грязевик обеспечивает циркулярному насосу защиту от проникновения мусора к лопастям. Если отказаться от его использования или вмонтировать неправильно, то возрастет вероятность поломки двигателя и крыльчатки
Владельцы частных домов, проживающие в них круглый год, знают, что установка, обслуживание системы отопления – удовольствие не из дешевых, поэтому важно уделить внимание защите сложной техники от различных опасностей и загрязнений. Для этого используются специальные фильтрующие элементы
Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей. Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках.
