Флюгеры на крышу дома + фото

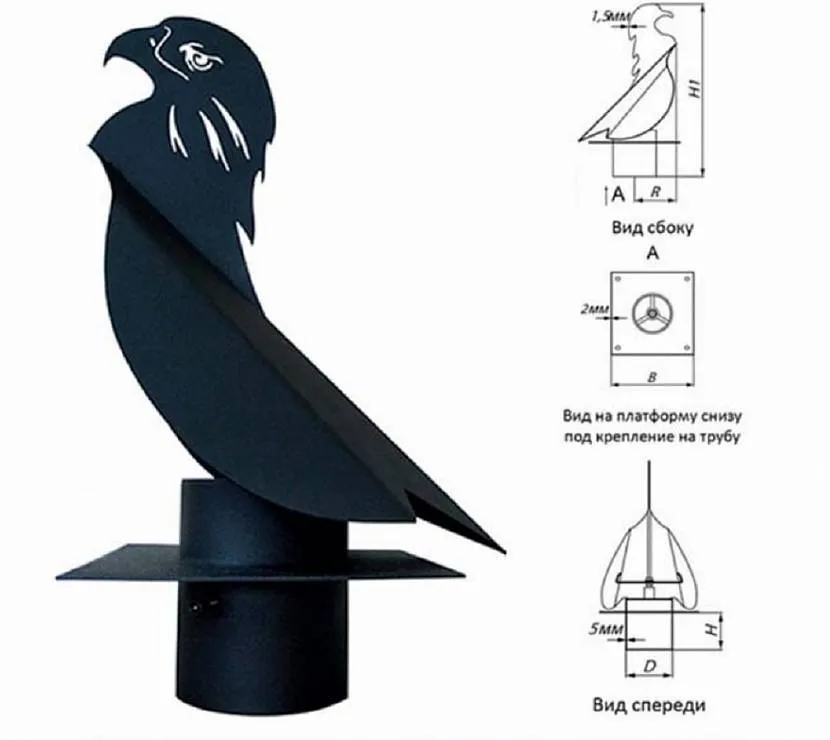

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

  1. На трубе потребуется сделать резьбу.

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

  1. На основание с резьбой садят крышку, выполненную из стали.

  1. На стрелке-крышке будет крепится противовес и флажок.

Все элементы флюгера собраны и можно оценить проделанную работу.

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.

Место и технология установки флюгера

На крышу дома флюгер можно монтировать в нескольких местах. Главное – выбирать на здании наиболее высокое место. Желательно, чтобы вблизи не было высоких деревьев. Возможные варианты установки:

На башню или конек крыши. Для крепления используют специальные опорные «лапы». В зависимости от количества скатов их может быть 1 или 2.

Монтаж флюгера на башню

На дымовую трубу. Один из наиболее удачных вариантов, поскольку дымоход чаще всего выполнен из кирпича. Для крепления потребуются прочные металлические кронштейны с отверстиями. Если же труба металлическая, то зафиксировать флюгер можно с помощью обжимных С-образных хомутов.

Флюгер на дымоходе

К фронтону. Метод установки подходит для поверхностей двухскатной крыши, которые зашиты кирпичом. Здесь установка производится по аналогии с дымовой трубой.

Флюгер на фронтоне

К стропильной системе. Этот метод установки обеспечивает самую высокую жесткость и устойчивость флюгера. Но он удобен, только когда дом еще строится. Если крыша уже готова, в ней придется делать отверстие, а нарушение целостности кровли потребует дополнительной гидроизоляции.

Устанавливая флюгер на конек крыши, башню или дымовую трубу, необходимо следить, чтобы стрелки указателя сторон света были выставлены правильно. Для этого рекомендуется обязательно использовать рабочий компас

При установке важно учитывать еще несколько нюансов:

  • Ось вращения должна быть очень надежно прикреплена к крыше, поскольку именно это место испытывает наиболее сильные нагрузки.
  • Еще ось нужно располагать строго вертикально. Лучше для этих целей воспользоваться строительным уровнем. В противном случае рано или поздно конструкция просто завалится набок.
  • Все отверстия, сделанные для установки флюгера, в крыше должны быть заполнены герметиком для исключения попадания в кровельное покрытие влаги.
  • Для максимальной точности показаний конструкцию необходимо располагать на высоте 9-12 м. На ней ветер будет свободно обдувать весь прибор.

Специалисты рекомендуют монтировать флюгеры в процессе постройки дома. Это удобнее, поскольку еще установлены строительные леса и лестницы, а также в свободном доступе находится стропильная система. В процессе возведения жилища удается закрепить флюгер максимально надежно. В случае с готовой крышей это будет несколько сложнее, и потребует больше времени и сил.

Крепления для флюгеров

В зависимости от места установки флюгера из металла на крышу могут использоваться разные крепления:

Для двухскатной крыши. Подойдет как для незавершенной, так и для готовой кровли. По умолчанию между пластинами крепления обеспечен угол 135°. Но за счет 12 крепежных отверстий, которые расположены на кронштейне, этот угол можно несколько изменить.

Крепления для двухскатной крыши

Для четырехскатной крыши (пирамидальной, конической). Подходит для установки флюгера на башенки. Угол наклона пластин здесь тоже регулируется вручную.

Крепления для четырехскатной крыши

Торцевое. Наиболее простой тип крепления, который представляет собой стержень с приваренной к нему пластиной. Подойдет для монтажа флюгера на торец крыши или фасад.

Крепления для торца крыши

Используемые материалы

Металл

Каких-либо ограничений по материалу для изготовления не установлено. В отношении таких изделий не существует норм и правил. Все зависит от собственной фантазии и умений обращаться с бытовыми инструментами.

Материалы различаются по таким параметрам:

  • удельный вес;
  • запас прочности;
  • способ крепления;
  • необходимость дополнительной обработки;
  • срок эксплуатации;
  • подверженность влиянию внешней среды;
  • презентабельность.

Флюгер из пластиковых бутылок

Установка флюгера на крышу своими руками – довольно сложное и рискованное мероприятие. Нужно тщательно продумать и спланировать каждый его этап. Как правило, монтаж прибора представляет собой большую сложность, чем его изготовление. Необходимо подготовить крепежи и страховочное снаряжение. Нужно учитывать, что сильный порыв ветра может повалить сооружение, вырвать его из гнезда, что чревато разрушениями для кровли, построек и травмами для окружающих людей.

Наиболее распространенные материалы для флюгера:

  • Металл. Листовой прокат и штамповка отличаются всеми необходимыми качествами, которые нужны для изготовления легкого, но прочного прибора. Можно использовать один из доступных материалов — нержавеющая сталь, латунь, медь. Все они имеют достаточную пластичность для гибки и ковки, хороший запас прочности и устойчивость к коррозии. Здесь нужно учитывать и способы соединения деталей. Для стали нужна сварка, тогда как цветной металл можно паять. Но здесь возникают ограничения по месту размещения. Паяные изделия нельзя ставить над дымоходом, так как от высокой температуры припой может расплавиться. У сварных приборов ограничений нет, но есть сложность со сборкой и последующей полировкой.
  • Дерево

    Дерево. Изначально все флюгеры изготавливались из древесины, пока новые технологии не позволили использовать другие материалы, в том числе водостойкую фанеру. Дерево обладает рядом положительных качеств, среди них легкость и простота обработки. К сожалению, ресурс этого материала ограничен несколькими сезонами. Под воздействием влажности и ультрафиолета древесина темнеет, покрывается трещинами и рассыпается. При наличии свободного доступа к основанию конструкции этим недостатком можно пренебречь, так как сделать новый ветряк не составит особого труда.

  • Подсобные предметы. В любом доме всегда найдется множество материалов, которые по своей сути являются расходными и ничего не стоят. К таковым относятся пластиковые бутылки, диски, контейнеры. Полимерные изделия легкие, гибкие, детали можно склеивать, сшивать, скреплять заклепками и болтами. Поскольку достаточной прочностью такие изделия не отличаются, ставить их на крышу нецелесообразно. Лучше в качестве подставки использовать деревянные жерди или стальные опоры из труб. На несколько дней работы их хватит, а потом ветряк можно снять и поставить на его место новый, тоже одноразовый.

Собственноручное изготовление


Чертеж флюгера с подшипником

Теперь обсудим изготовление каждой части флюгера:

Основание. Его делают из трубы, имеющей диаметр 1,5 см, длиной около 12–13 см. У основания с внешней стороны нарезают резьбу. При этом ее размер на крыше и на трубе должен совпадать. Чтобы конструкция двигалась, с внутренней стороны у основания следует установить подшипник. Для улучшения крепления используйте стальные полосы. Закрепите их у основания флюгера.

Крышка корпуса. Сделайте заготовку из листовой меди или стали. Резьба должна быть изготовлена с внутренней стороны. По внутренней поверхности и корпусу она должна быть одинаковой. Роза ветров станет красивой декорацией крышки.

Роза ветров. Она представляет собой длинные трубы, соединяемые между собой. Сверху них закрепляется колпак, обеспечивающий гидроизоляцию. На концах трубок имеются указания сторон света.

Флюгер. Его внешний вид зависит только от ваших вкусовых предпочтений и творческих возможностей. Чтобы упростить задачу, используйте для его изготовления пластик. Такое изделие будет служить очень долго. Флюгер можно прикрепить к основанию болтами или приварить.

Крепление. Когда вся конструкция готова, ее нужно закрепить. Чтобы монтаж прошел успешно, и роза ветров была установлена правильно, используйте компас. Вы можете применить для установки крепления хомут или плоские пластины. При установке флюгера на дымоходную трубу можно использовать металлические распорки.

Громоотвод. Чтобы флюгер выполнял как можно больше функциональных задач, вы можете организовать на нем громоотвод. Для этого один его конец соедините с флюгером, а другой заземлите на 1,5 м.

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам. Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

  • Изготавливается чертёж конструкции флюгера.
  • Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
  • Затем фигура вырезается ножницами.
  • Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
  • Обводятся маркером/карандашом/мелом контуры фигуры.
  • Затем лист зажимается в верстатке.
  • После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
  • Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
  • Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
  • После этого изготавливается флюгарка из металлического прутка с противовесом.

Символика флюгера

Символика

С давних времён силуэты для флажков наделялись определёнными символами и являлись оберегами. В Китае по Фен-Шую флюгеры, установленные на крышу дома, помогают оставаться в хороших отношениях с соседями.

Оригинальные фигурки, кроме своей основной функции, несут также определённую смысловую нагрузку. При выборе силуэта для флажка следует для начала разобраться с их значением.

Чаще всего на кровлю устанавливаются фигуры животных или птиц. Реже выбирают силуэты мифических персонажей.

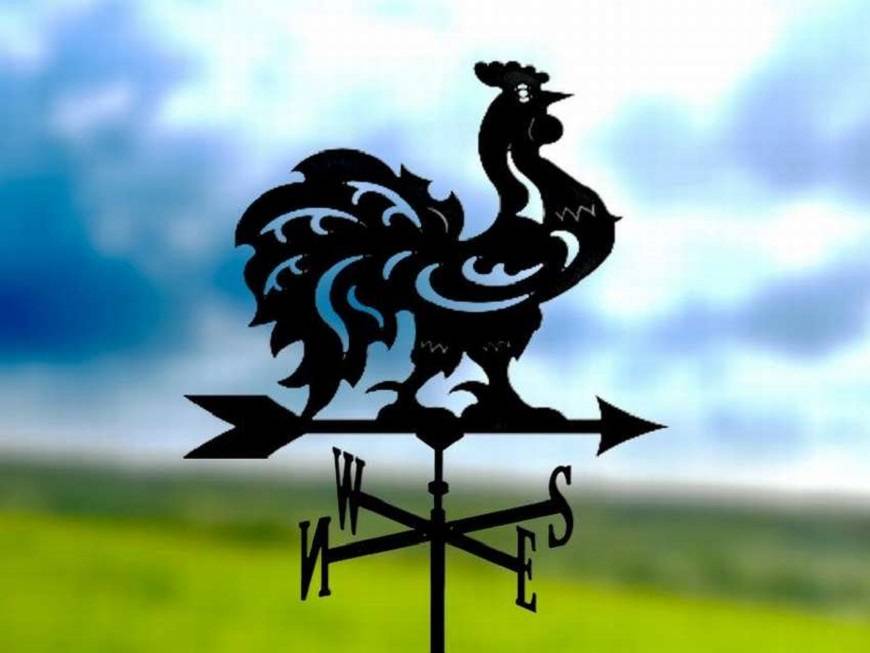

Петух

Петух

Это самая популярная фигурка. Петух всегда просыпается первым и оповещает о наступлении нового дня. По преданию силуэт птицы защищает хозяев дома от пожаров, врагов и воров.

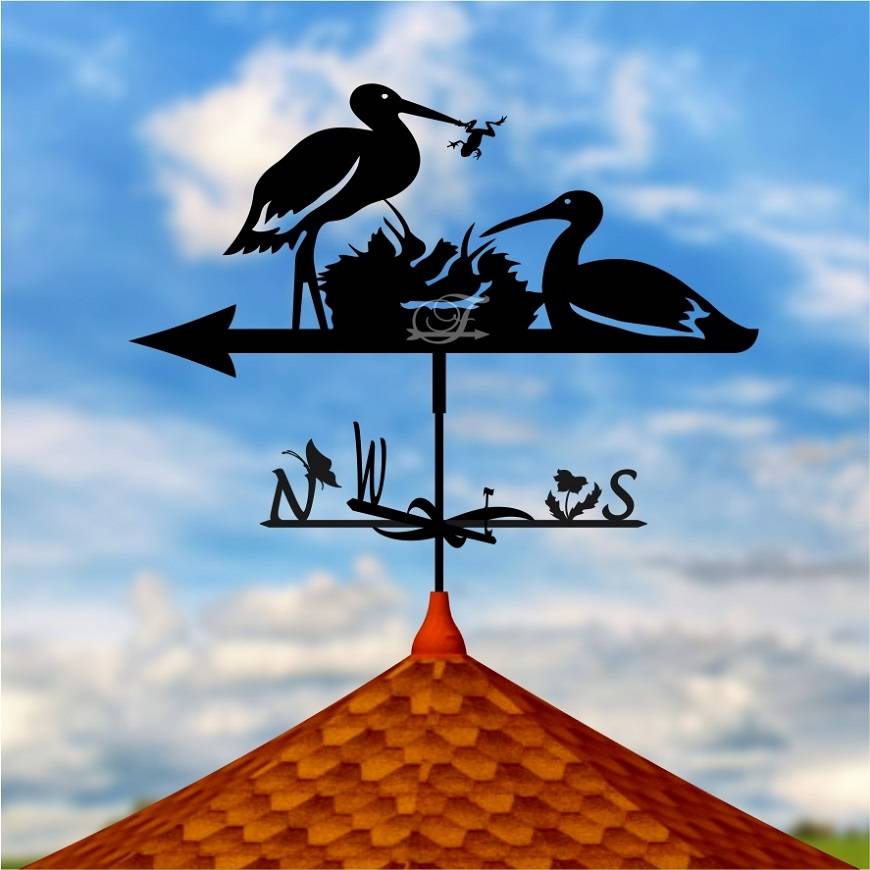

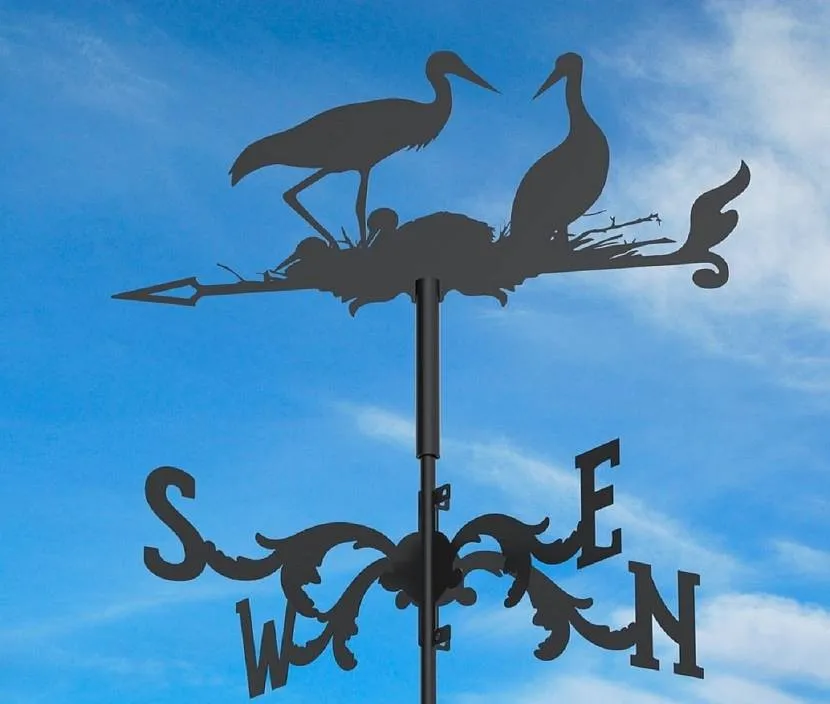

Аист

Аист

Такой силуэт был популярен в Скандинавии. Птицу считали символом благополучия, счастья и продолжения рода. Аист приносил жильцам любовь, удачу и процветание. Если семья хотела ребёнка, устройство устанавливали в виде двух птиц.

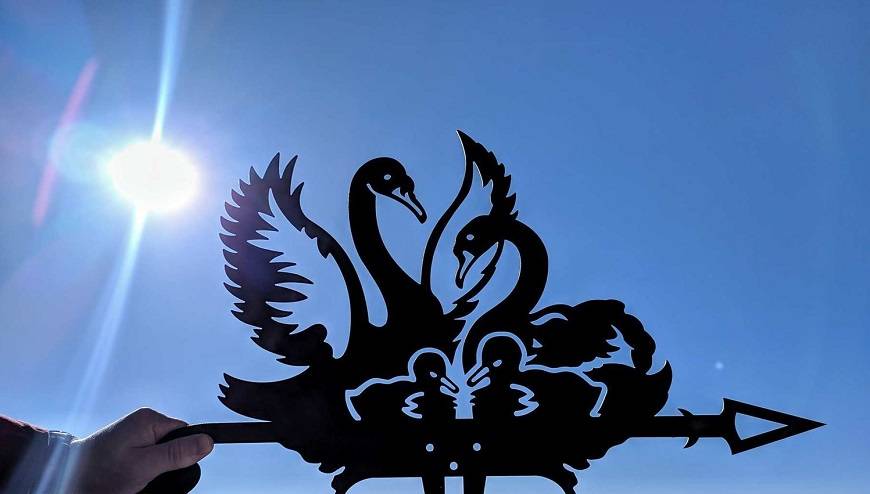

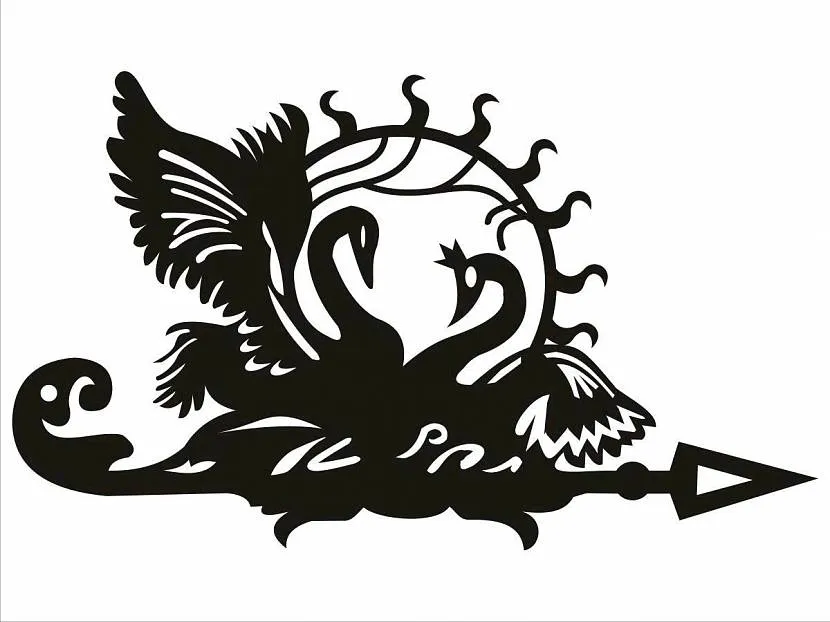

Лебеди

Лебеди

Модель представляет собой два лебедя, плывущие друг другу. Пернатые символизируют верность, благоразумие и взаимопонимание в семье. Кроме того, лебеди воплощают целомудрие, чистую любовь и красоту.

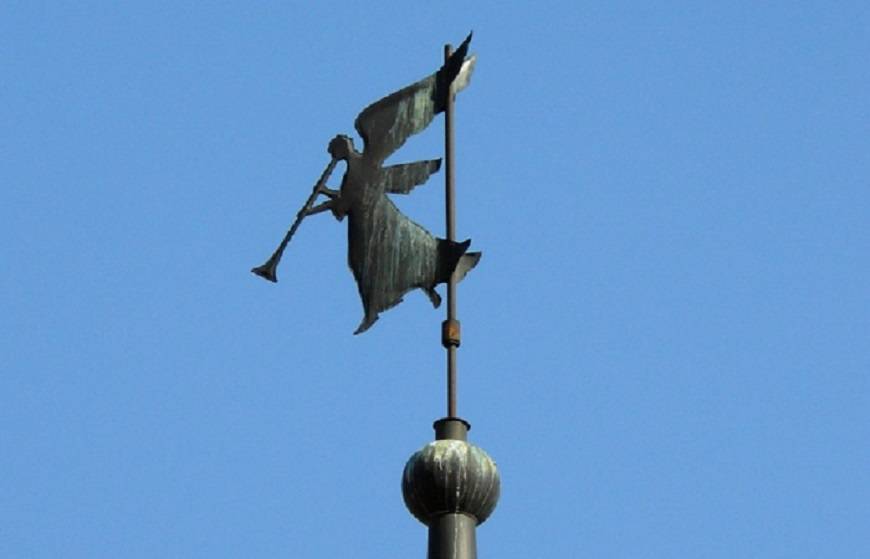

Ангел или христианский святой

Ангел

Чаще всего такую модель устанавливали на крыше своего дома верующие. Ангел символизировал веру и духовность. Фигура Георгия Победоносца оградит от неприятностей. В семью с маленькими детьми силуэт святого Николая привлечёт любовь и мир.

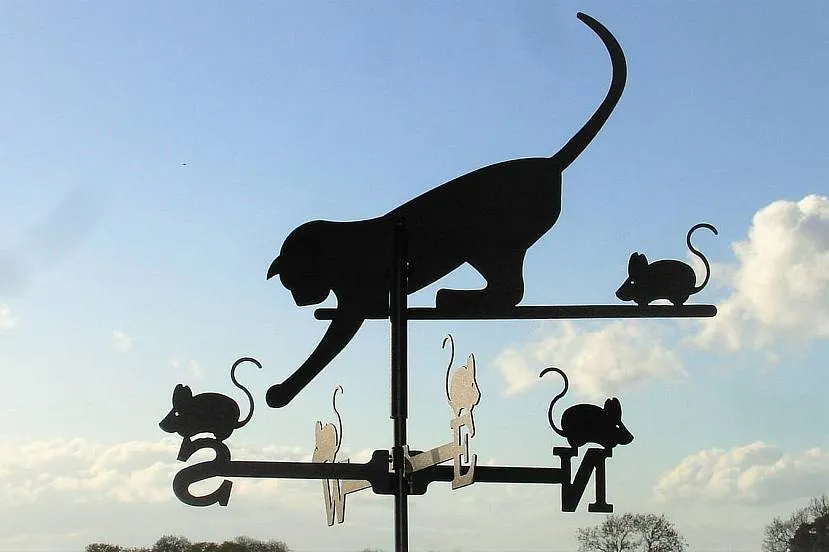

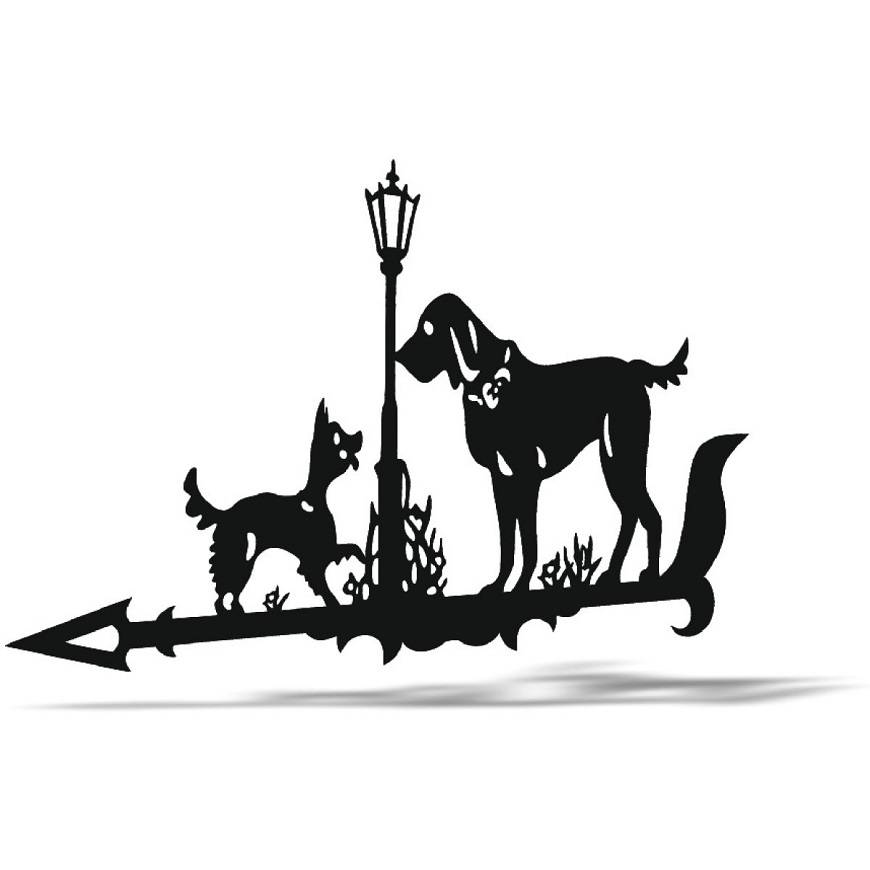

Кошка и собака

Кошка и собака

Согласно поверью кошки имеют 7 жизней, которые они отдадут защите 7 поколений семьи. Также они означают стремление к независимости. Кошка убережёт от сглаза.

Собака олицетворяет преданность, верность. Этот питомец отличается хорошим нюхом. Пёс распознает гостей с дурными намерениями и прогонит от дома.

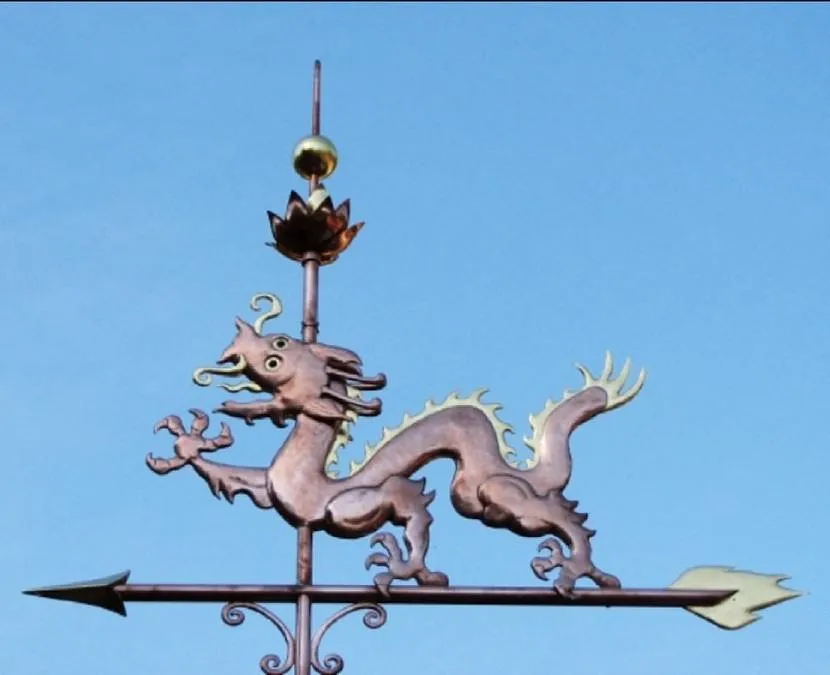

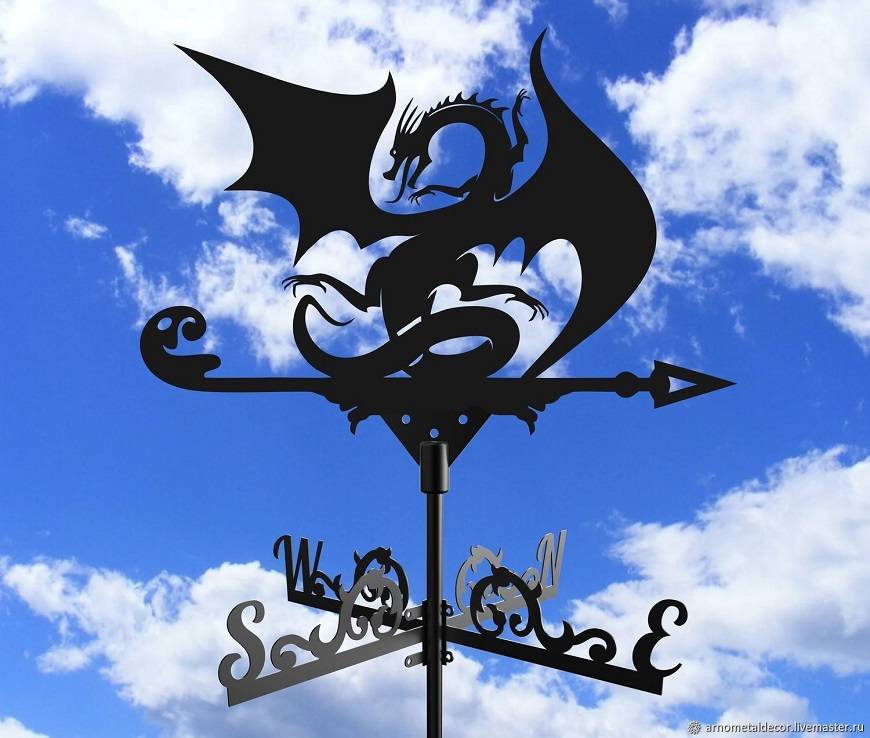

Дракон

Дракон

Модель использовалась в Европе, животное, расположенное на крыше дома, означало победу над врагами. Китайский дракон приносил удачу, деньги и защищал от невзгод.

На западе фигуру мифического животного делали с крыльями и острым хвостом. На востоке это был змей с лапами и жемчужиной на языке.

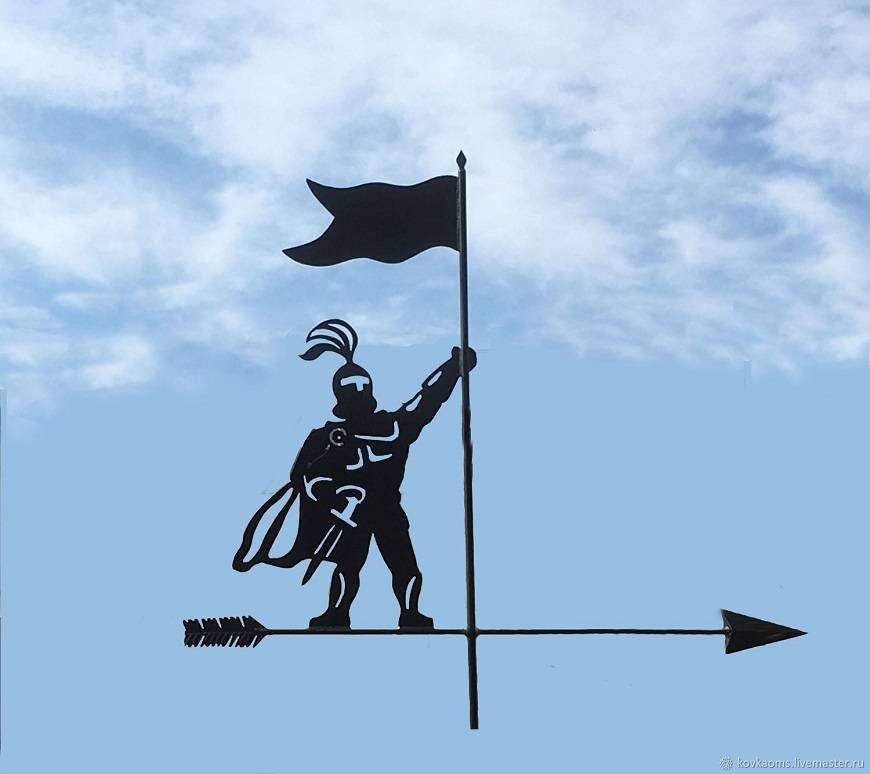

Рыцарь

Рыцарь

Эта фигура символизирует отвагу, сильный дух. Установив флюгер на крышу дома, семья показывала свою готовность защищать слабых.

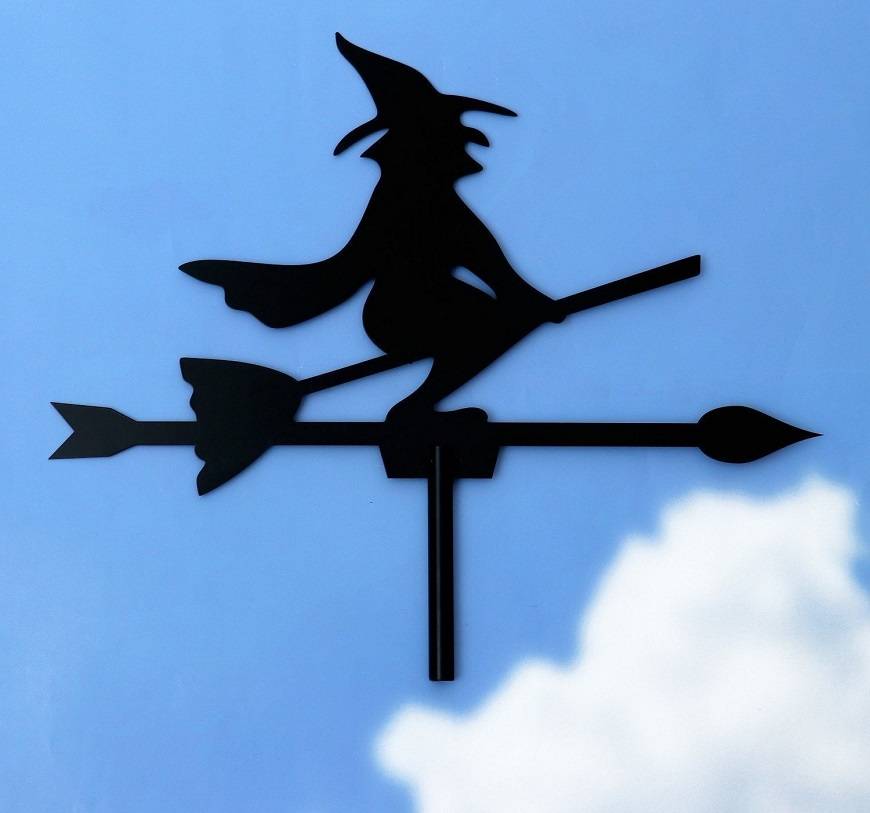

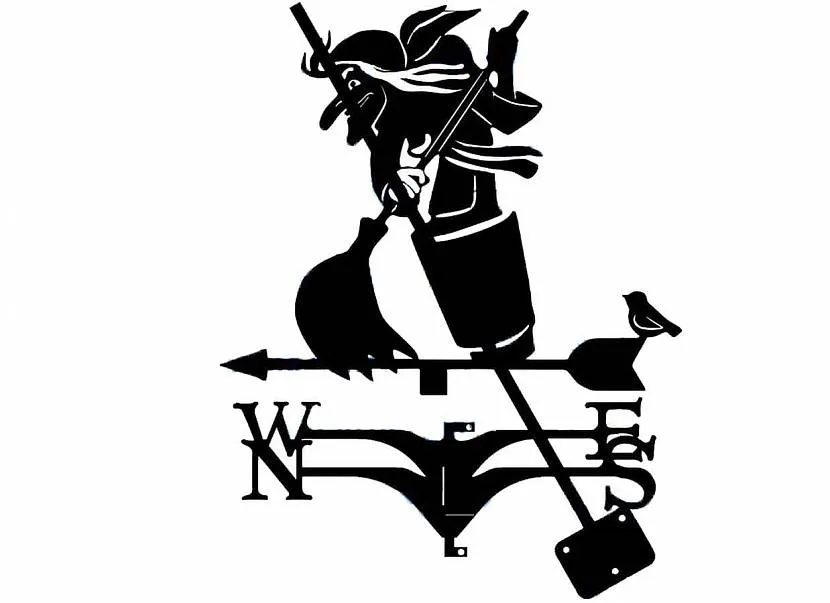

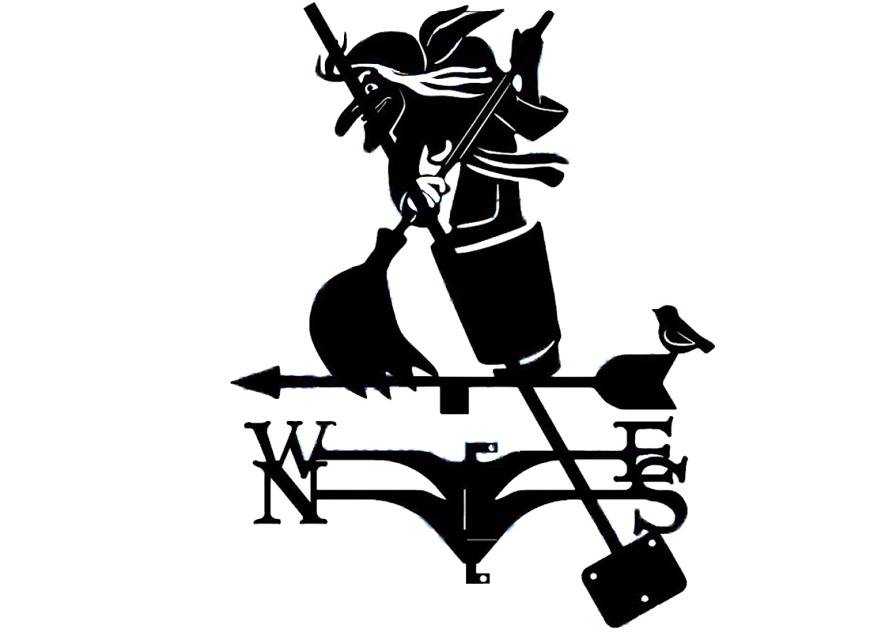

Баба-Яга

Баба-Яга

Сказочный персонаж олицетворяет мудрость и хитрость. Согласно поверью Баба-Яга оградит от завистливых глаз, финансовых потерь и принесет в семью покой и мир.

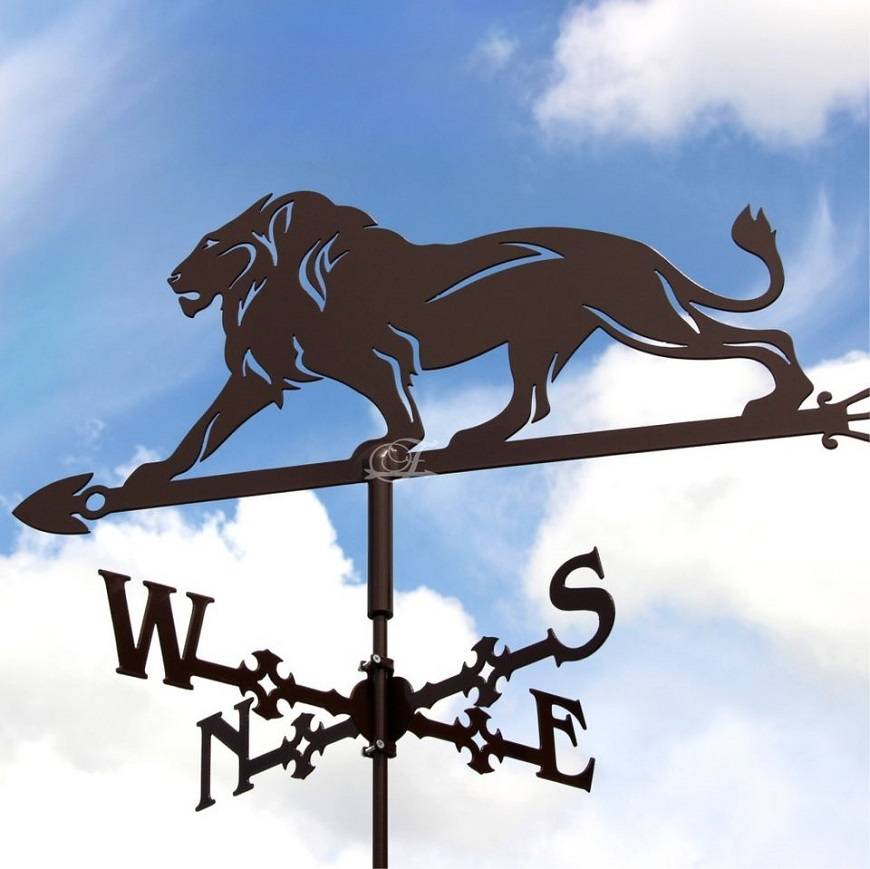

Лев или медведь

Лев

Животные олицетворяют храбрость и благородство. Лев указывает на стремление властвовать над окружающими. Медведь оберегает от неудач и материального урона.

Орел или сова

Орел

Птицы символизируют силу, разум и внимание к окружающим. Они защищают от предательства и врагов, попавших в дом

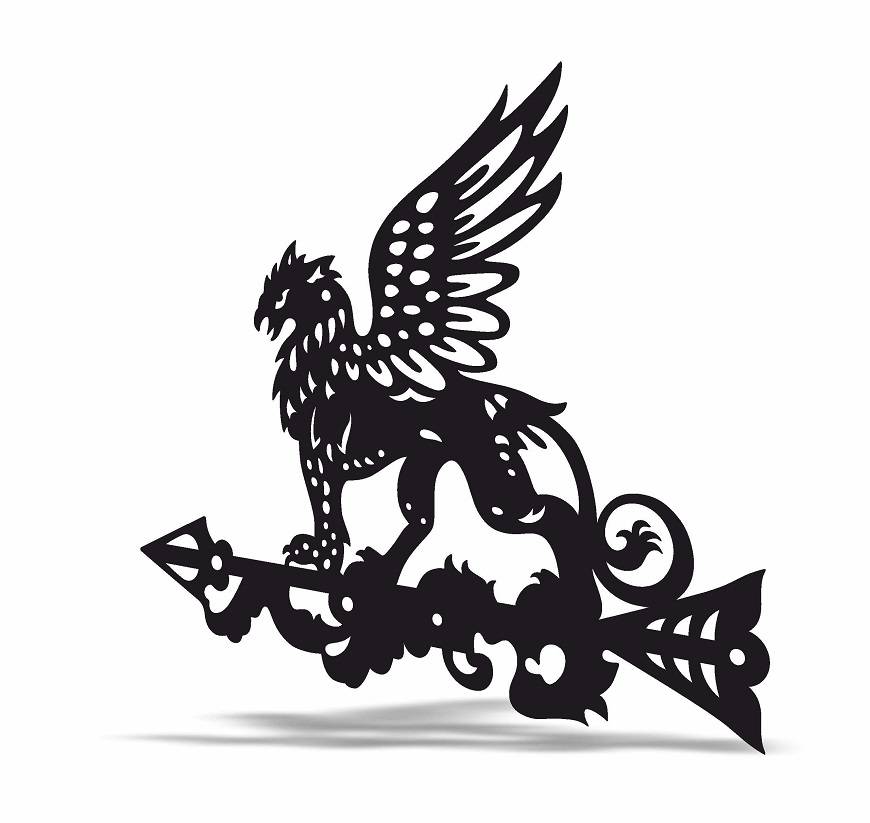

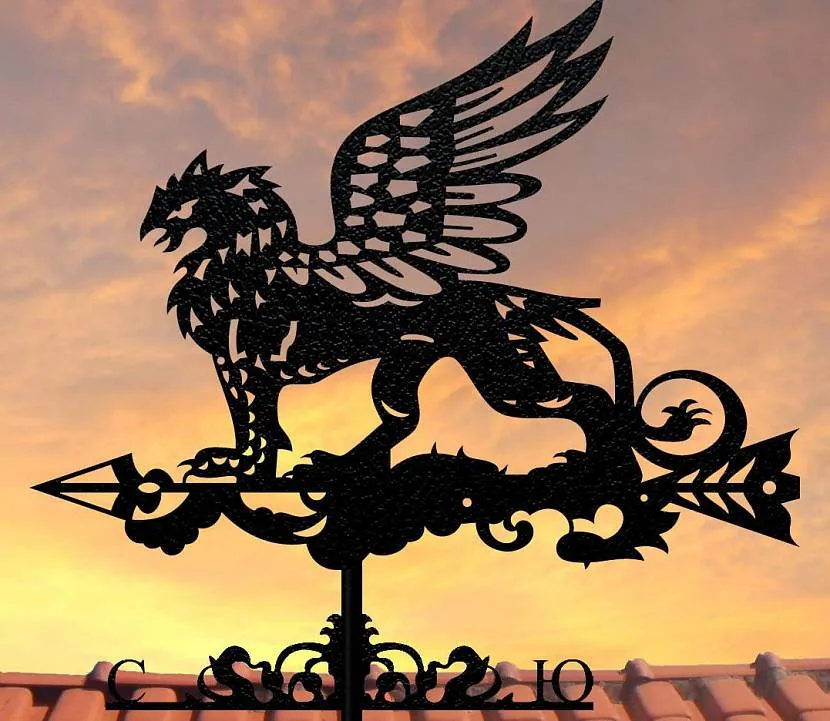

Грифон

Грифон

Эта модель представляет собой мифическое существо, сочетающее в себе внешний вид орла и льва. Грифон олицетворяет богатство, благополучие и могущество. Такой флюгер устанавливают на крыши больших домов, демонстрируя высокий статус.

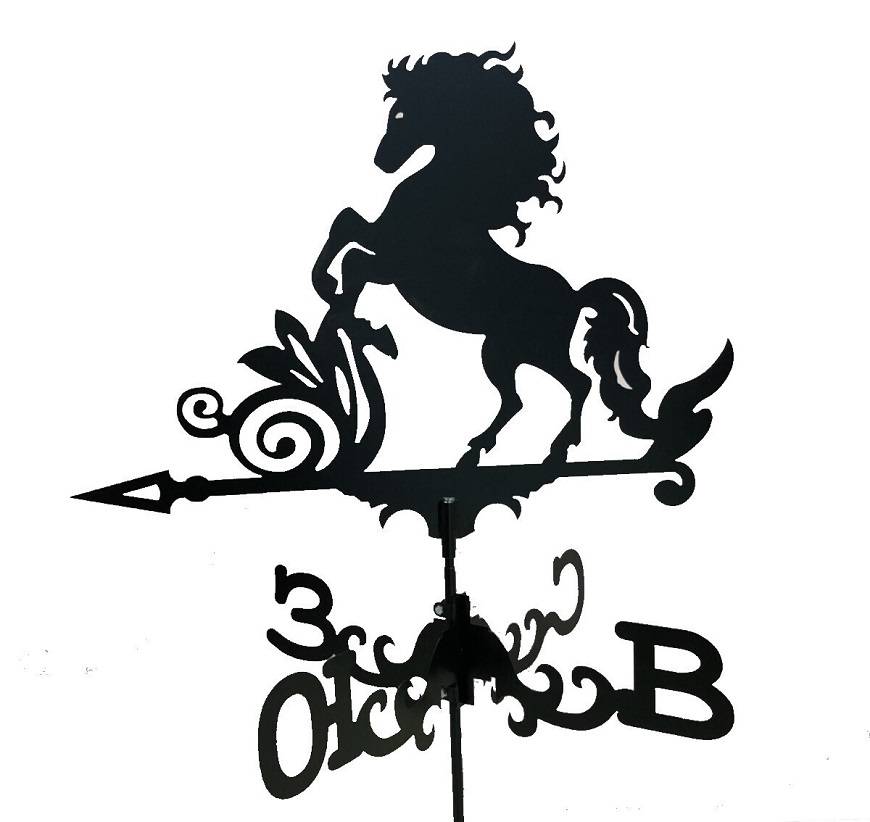

Конь

Конь

Животное обозначает силу, внутреннюю энергию, выносливость и благородство. Всадник на коне символизирует уверенность в себе, мощь и выдержку.

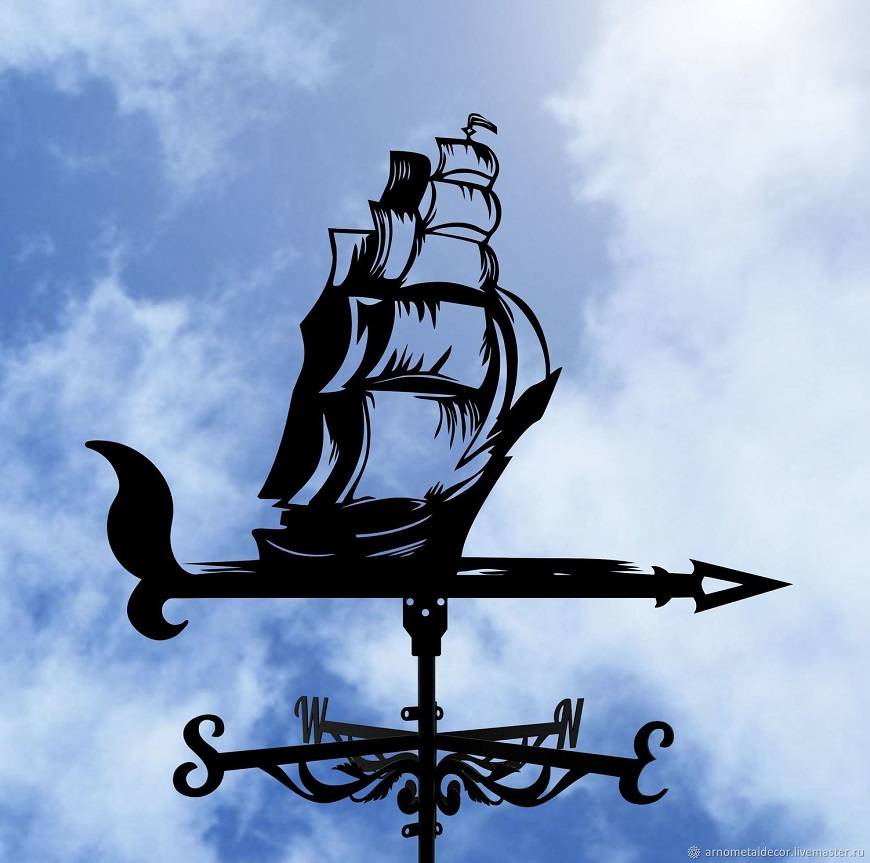

Парусник

Парусник

Модель является олицетворением надежды, целеустремленности. Парусники устанавливали над домом моряки, вернувшиеся на берег.

Порядок работ

В качестве примера возьмем фигуру кота.

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины, посредством которых материал надежно фиксируется на верстаке.

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам. Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Установка на крышу

Оптимальная высота, на которую необходимо установить конструкцию ветроуказателя, составляет порядка 10 м. При этом желательно, чтобы поблизости отсутствовали высокие деревья или строения. Соблюдение этого условия повысит точность показаний флюгера на крыше. Крепление осуществляется двумя способами: на конек крыши или колпак трубы. Постоянные ветровые нагрузки на конструкцию требуют особой тщательности при организации монтажа.

Крепление устройства на колпаке трубы

Наиболее удобным местом для крепления флюгера является колпак трубы. Обязательное условие монтажа – соблюдение приемлемой толщины металла, на поверхность которого будет производиться фиксация ветроуказателя. Она должна составлять не менее 1,5 мм. Порядок действий:

  • В качестве кронштейна применяется стальная полоска толщиной 2 мм, края которой загнуты на 3-5 см.
  • Монтаж крепежной детали конструкции флюгера осуществляется заклепками.
  • Предварительно в колпаке готовится отверстие.
  • Затем в него заходит ось ветроуказателя, нижний край которой обладает резьбой.
  • Крепление конструкции к кронштейну осуществляется гайкой с шайбой.

Установка флюгера на конек крыши

Чтобы произвести надежное крепление конструкции ветроуказателя на конек крыши понадобятся две металлические пластины, согнутые под углом. Фото крепежной детали приведено ниже.

Монтаж устройства осуществляют с особой аккуратностью, чтобы не повредить герметичность кровли.

Пустые пластмассовые бутылки: использовать по назначению

Четыре пустых пластиковых емкости могут стать материалом для изготовления простейшего флюгера. Еще понадобится нож для обрезки, металлический прут, жердь, используемая в качестве оси конструкции. Изготавливать флюгер из пластиковых бутылок начинаем… со сбора пустой тары.

Бутылки кроятся по-разному. У двух из них отрезается для дальнейшего использования верхняя часть (с пробкой) длиной почти до половины емкости. Донышки тоже не выбрасываются, а используются вместе с двумя другими, отрезанными от оставшихся двух бутылок. В итоге получается два отрезанных «верха» и четыре донышка высотой с 200-грамовый стакан.

На каждой из четырех емкостей острым ножом под углом где-то в 45 градусов у линии среза делаем по одному надрезу по косой в виде заусеницы. Это, своего рода крепеж, за который будут цепляться таким же заусенцем детали флюгера. С верхними частями бутылок, заранее подготовленными, поступают следующим образом:

  • у одной из них откручивается пробка;
  • по центру ее ножом или раскаленным прутом выполняется отверстие – паз для оси, на которой будет держаться вся конструкция;
  • пробка с дырой прикручивается на горлышко.
  • другой «верх» остается без крышки.

Собирается флюгер в такой последовательности. Вначале состыковываются два верха срезанными поверхностями с предварительно выполненными пазами-срезами. Как матрешка, они соединяются между собой легким вкручиванием один в другой. На получившееся «туловище» цепляются косыми срезами в месте соединения донышки. Они должны располагаться вокруг объемного корпуса в одном направлении.

Через нижнее отверстие бутылки продевается пруток, ветка, металлический стержень – все, что можно использовать в качестве оси. Верхним ограничителем будет служить крышка бутылки, в отверстие которой плотно войдет ось флюгера. Конструкция готова. Можно устанавливать в удобном месте. При дуновении ветра легкие пластиковые лопасти начнут вращаться.

Назначение и принцип работы

Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.

Что такое флюгер

Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

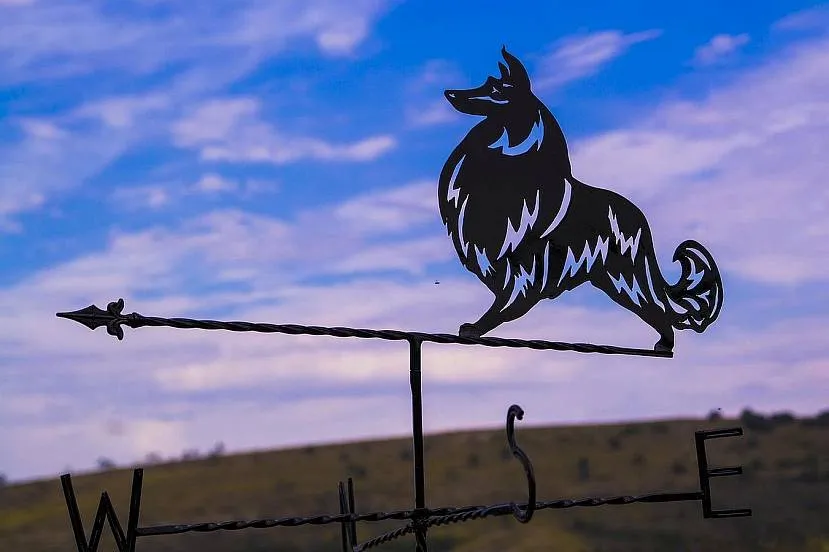

Конструкция с собакой

Источник orgpage.ru

Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.

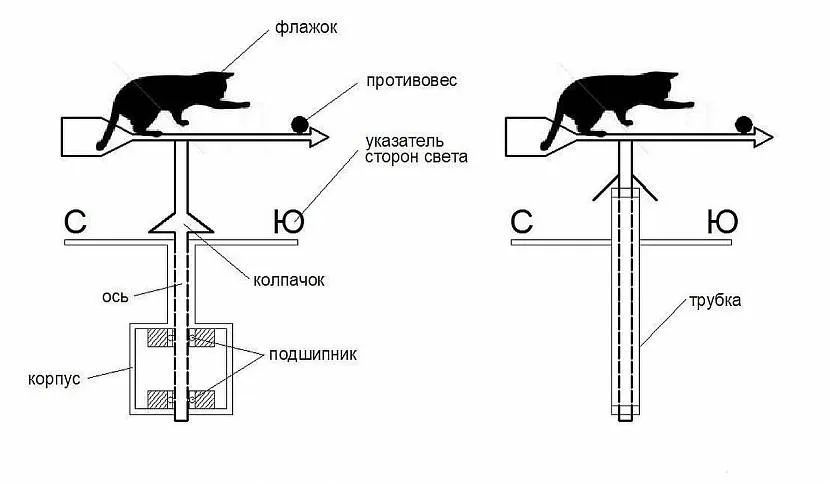

Составные части

Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.

Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.


Из чего состоит ветряк

Источник build-experts.ru

Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:

  • уголки;
  • накладки;
  • ботлы;
  • гайки.

Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).

Виды конструкций

Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:

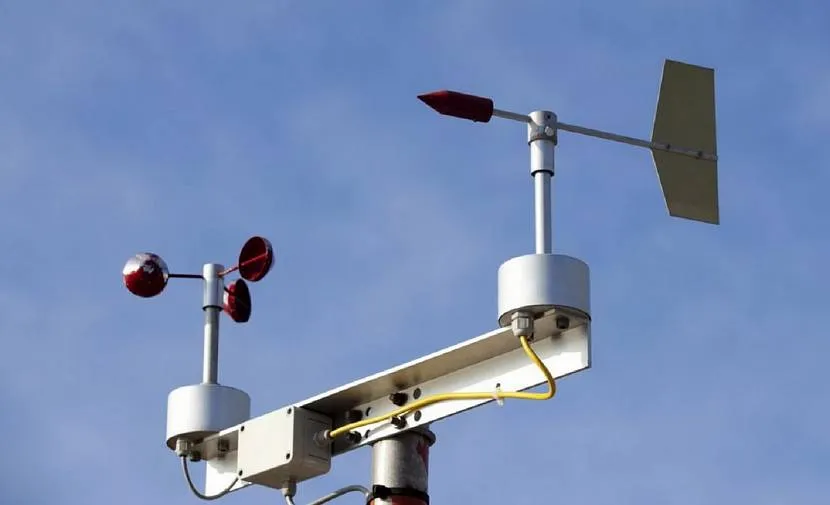

  • Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
  • Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
  • Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.

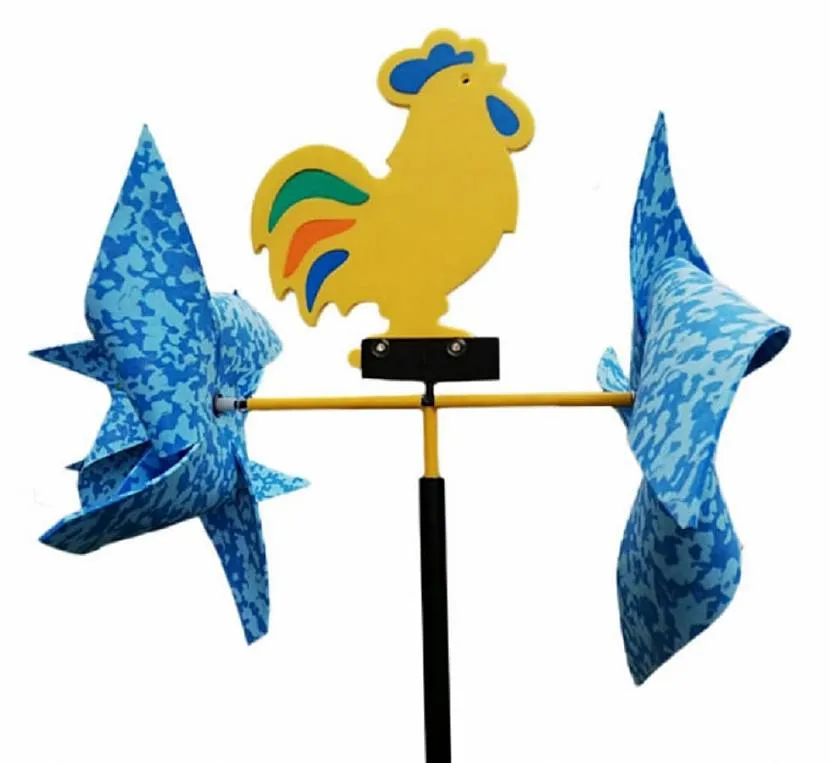

  • Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
  • От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
  • Электростанции. Во время работы ветряные флюгеры генерируют электричество.


Профессиональный анеморумбометр

Источник ru.lifehackk.com

Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).


Модель на трубное отверстие

Источник odymohodah.ru


Флюгер-пугало от пернатых

Источник m-dachnik.com

Символическое значение

Подвижные фигурки на крыше помогали не только определять направления ветра или отпугивать пернатых, но и несли смысловую нагрузку. Устройство украшало и выполняло функцию оберега. Перед тем, как сделать флюгер в домашних условиях, нужно разобраться в значении символов.

Петух

Традиционная модель была популярной не только в Западной Европе, но и на Руси. Птица просыпается первой, криком оповещая о рассвете. По народным поверьям изображение защищало жильцов от опасности и предупреждало о приближении врагов. Флюгер в виде петуха ограждал дом от пожаров и грабителей.


Птица на флюгере

Источник arno-group.ru

Аист

Модель пользовалась популярностью в Скандинавии. Пернатое считали символом счастья, уюта и обновления поколений. Конструкция в виде одной птицы призывала в дом любовь, успех и процветание. Семьи, желающие детей, устанавливали ветряк в форме двух аистов.


Красивая конструкция

Источник eurofluger.ru

Лебеди

Флюгер состоял из пары пернатых, которые плыли или летели навстречу друг другу. Лебеди были приметой супружеской верности, мудрости и взаимной поддержки. Птиц считали символом естественной красоты, целомудрия и олицетворяли большую любовь.


Пара птиц на флюгере

Источник livemaster.ru

Ангел или христианский святой

Конструкцию часто используют верующие люди. Фигурка ангела на флюгере означает духовную близость и символ истинной веры. Георгий Победоносец защитит от зла и неприятелей. Если в доме маленькие дети, то изображение святого Николая принесет в жилище мир и доброту.

Кошка и собака

Животное символизирует стремление к свободе, любовь к независимости. У кошек 7 жизней, которые они посвятят защите семьи до седьмого колена. Домашний питомец одновременно живет в мире людей и духов, поэтому оградит жильцов от завистливых глаз и потустороннего вмешательства.


Ветряк с животными

Источник fotokto.ru

Пес символизирует преданность, верность. У собаки отличное зрение и нюх. Зверь бдительно следит за всем происходящим в зоне видимости. Фигурка на крыше распознает посетителей с плохими мыслями и прогонит от порога.

Дракон

В Европе мифическое животное присутствовало на гербах вельмож и символизировало победу над врагами. В Китае дракон привлекал в дом успех, финансовое благополучие и защищал от болезней. На флюгере западного зверя изображали с крыльями и остроконечным хвостом. Восточный вид напоминал длинного змея с лапами и с жемчужиной в пасти.


Мифическое животное на флюгере

Источник westcoastweathervanes.com

Рыцарь

Фигурка вооруженного человека держится за древко флажка. Символ обозначал отвагу, духовное совершенство и силу. Установив конструкцию на крышу, жильцы дома показывали о готовности защитить слабых и угнетенных.

Баба-Яга

Ведьма на флюгере символизирует знание, хитрость и мудрость. В сказках персонаж обитает на границе мира живых и мертвых, не позволяет злу проникнуть в человеческие земли. По приметам, Баба-Яга на крыше защитит от сглаза, материальных потерь и привнесет в дом спокойствие.


Ветряк с колдуньей

Источник 26.teplozhar.ru

Лев или медведь

Гордые звери символизирует смелость, великодушие и благородство. Фигурка льва на флюгере означает способность или желание властвовать окружающими. Конструкция с медведем оградит жильцов дома от потерь и неудач.

Орел или сова

Огромная птица с распахнутыми крыльями – это воплощение силы, ума и внимания к окружающим. Благородный орел на флюгере становился защитником от злых людей и предательства. Благодаря хорошему зрению сова предупредит о враге, проникшему в жилье.

Грифон

Мифическое животное сочетает в себе черты орла и льва. Крылатый зверь обозначает процветание, богатство и могущество. Конструкцию на крышу устанавливают люди, желающие подчеркнуть высокий статус и влиятельность, поэтому не стоит монтировать фигурку на крохотный дачный домик.


Мифическое существо на флюгере

Источник динора.рф

Конь

Лошадь на флюгере символизирует силу, жизненную энергию и благородство. Мощное животное придаст живущим под крышей выносливость, рассудительность и выдержку. Человек на коне (всадник) олицетворяет уверенность в себе.

Парусник

Фрегат на флюгере – символ надежды, целеустремленности и безопасности. Ветряки с парусниками часто устанавливали моряки, которые сходили на берег. Изображение корабля поможет разрушить границы, сдерживающие амбиции и желания.

Поворотный механизм флюгера

Чтобы флюгер работал корректно, долго и тихо, следует грамотно продумать механизм его поворота. Он должен быть насколько надежным и прочным, настолько чувствительным.

При сборке можно использовать одну из следующих технологий:

  • На подшипниках. Такой метод считается самым надежным, долговечным и удачным в плане отсутствия шума. Нужно взять стальную трубу круглого сечения и запрессовать в ее концах стандартные подшипники вращения. Затем труба закрепляется на крыше, к ней привариваются румбы. К телу флюгера приваривается штырь или труба, сечение которой соответствует внутреннему отверстию запрессованных подшипников. Схема сложная, но практичная. Разборная конструкция облегчит доступ к ветряку для его обслуживания, ремонта или замены.
  • На шарике. Используются трубы с разными сечениями, когда диаметр внутренней меньше внешней на 1-2 мм. В середину большей трубы вваривается стальная или вбивается деревянная заглушка. Затем к крыше и флюгеру привариваются куски узкой трубы. Остается соединить фрагменты, предварительно заполнив смазкой верхнюю часть внешнего корпуса.

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

  1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
  2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
  3. Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
  4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Как установить на крышу: крепление и выставление по ветру ↑

Он будет успешно выполнять свое предназначение только в случае, если установка флюгера на крышу будет проведена грамотно. Полезно будет узнать, что

  • крепление флюгера на крышу производят в наивысшей точке кровли, коньке,  а самый хороший вариант – установить флюгер на дымоход;
  • для выставления указателей сторон света используют компас;
  • саму фигурку крепят к стальной трубе, надетой на вертикальный стержень;
  • свободное следование жируэтки ветру обеспечивает установленный в его основании подшипник.

Важно, чтобы узел вращения был защищен от попадания влаги, в противном случае ветроуказатель может однажды просто остановиться. В настоящее время разработана специальная конструкция узла вращения

Снабженная двумя подшипниками скольжения из металлографита, она повышает чувствительность приборов к слабому ветру, точность показаний и надежность работы

В настоящее время разработана специальная конструкция узла вращения. Снабженная двумя подшипниками скольжения из металлографита, она повышает чувствительность приборов к слабому ветру, точность показаний и надежность работы.

Если проволоку одним концом прикрепить к ветроуказателю, а другой заземлить примерно на полтора метра, то получится громоотвод флюгер.

Несколько дополнительных рекомендаций: как закрепить флюгер на крыше

  • надежное закрепление конструкции на крыше выполняют при помощи металлических полос, которые фиксируются на боковые стороны опоры флюгера;
  • для правильной работы прибора необходимо выдержать его строго вертикальное положение перпендикулярно поверхности земли. Для этого используют специальные крепления, которые позволяют корректировать положение конструкции по вертикали.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
