Керамогранит фасадный, фото и видео

Все этапы монтажа вентилируемого фасада из керамогранита в деталях

Этап №1 – подготовка

Как уже было верно подмечено, фасада вентилируемый, а значит, это сложная система. Из-за этого инженеры разработали список подготовительных мероприятий, которые следует выполнить в строгом порядке. Он даже был утвержден на уровне законодательства и записан в СНиП 3.01.01-85 «Организация строительного производства».

Также следует позаботиться о безопасности людей, и для этого нужно:

• Установить границы опасных зон в трех метрах от стен здания.
• Размесить на этой границе требуемые для работы материалы, оборудовать помещение мастерской для сборки конструкции.
• Не работать при сложных погодных условиях.
• Соблюдать ТБ.

Понятно, что такие нюансы по большей части относятся к многоэтажному строительству. Но если вы решили создать такую систему в дачном доме собственноручно, но будет лишним придерживаться всех норм и правил, чтобы обезопасить себя и жильцов от форс-мажоров.

Этап №2 – разметка точек установки кронштейнов

Перед началом монтажа фасада из керамогранита следует провести разметку точек в тех местах, где на стенах здания будут установлены несущие и опорные кронштейны для системы вентиляции.

Разметку следует проводить поэтапно – для начала определите для разметки маячные линии, а именно нижнюю горизонтальную  и две крайние вертикальные линии.

Этап №3 – установка кронштейнов

По инструкции установки понятно  все, но особое внимание уделите креплению кронштейнов:

1. При помощи перфоратора пробурите отверстие.
2. В отверстие установите паронитовую прокладку.
3. Установите несущие кронштейны, и для этого используйте анкерные дюбеля и шуруповерт.

Этап №4 – обустройство гидро- и ветрозащиты + теплоизоляция

На этом этапе предполагается выполнение таких работ:

Повесьте плиту утепления через прорези кронштейнов.
Навесьте полотнища мембраны, защищающей от ветра и воды, и временно ее прикрепите.
После начинайте навешивать плиты в шахматном порядке. Не забывайте, что между плитами не должно быть сквозных щелей.
При необходимости плиты теплоизоляции можно подрезать при помощи обычных ручных инструментов.
Если в проекте предусмотрено выполнение утепления в два слоя, то:
Потребуются тарельчатые дюбеля, при помощи которых внутренние плиты следует крепить к стене. На одну плиту идет не меньше 2 дюбелей.
Наружные плиты устанавливайте в шахматном порядке
Крепление такое же, как и в предыдущем способе.

Обратите внимание, что следует строго соблюдать нахлест – он должен быть не меньше 10 см. Через плиты и пленку высверлите отверстия в стене

В них требуется установить тарельчатые дюбеля. Устанавливайте плиты утеплителя, начиная с нижнего ряда. Важно! Плиты утеплителя следует заранее устанавливать на цоколь или стартовый профиль
После установку следует производить снизу вверх.

Теперь перейдем к следующему этапу – установке направляющих.

Этап №5 – установка направляющих

К кронштейнам, которые регулируются, следует прикрепить вертикальные направляющие профили, и для этого нужно:

1. В пазы несущих и опорных кронштейнов установить профили.
2. Зафиксировать профили к несущим кронштейнам заклепками.
3. Установите профиль свободно при регулируемых опорных кронштейнах. Это поможет обеспечить беспрепятственное перемещение по вертикали, а это исключит температурные деформации.
4. Там, где стыковки вертикальные, следует оставить зазор от 0.8 до 1 см. Это даст возможность исключить деформацию из-за скачков температуры и влажности.
5. Произведите установку противопожарных отсечек.

И перейдем к последнему шагу.

Этап №6 – обустройство облицовки посредством керамогранита

Обустройство облицовки сложно описать, и намного полезнее и информативнее будет, если вы просмотре видео.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

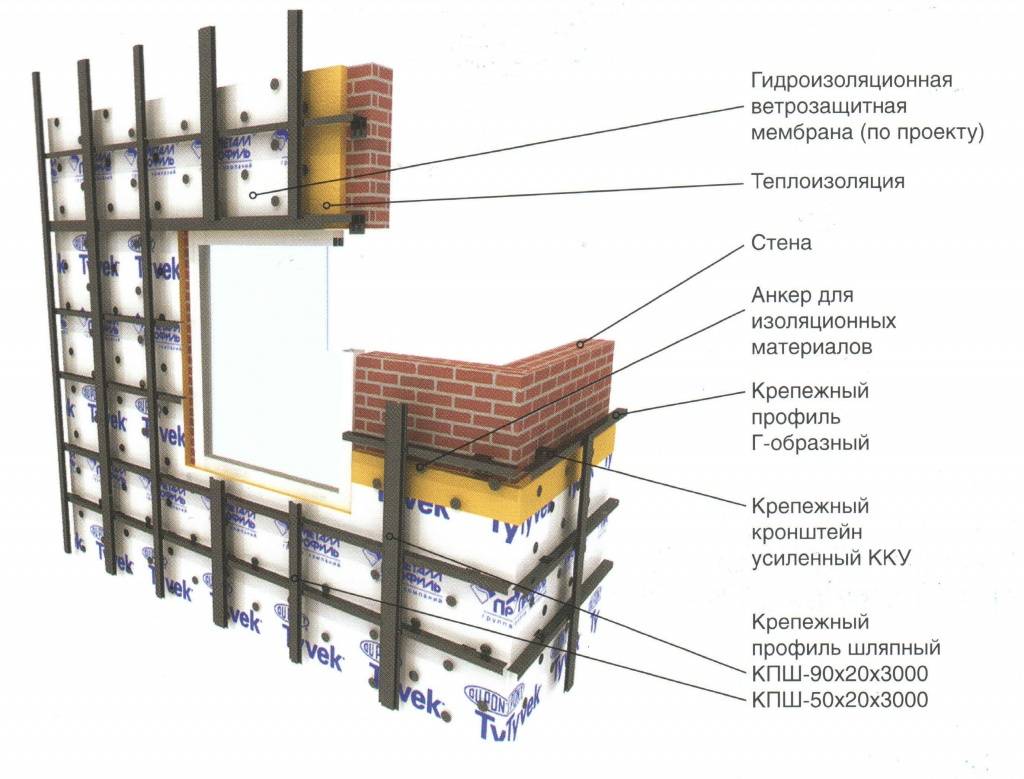

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

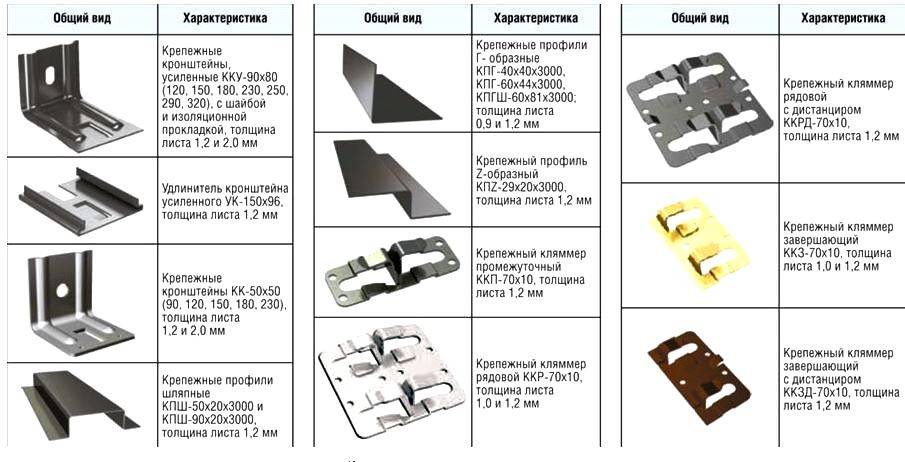

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Способы облицовки

Традиционно строители используют два основных способа по облицеванию зданий керамогранитными плитами:

1. Прикрепление плит на клей. Технология схожа со способом облицовки керамогранитом внутренних помещений, с разницей лишь в том, что для наружных работ используется другой клей. Естественно, что он должен быть очень устойчив к различным явлениям окружающей среды, не разрушаться при повышенной влажности или низкой температуре. Стоит помнить и о том, что монтаж производится только в теплое время года, когда температура не опускается отметки ниже +5 градусов. Очень популярен данный вид облицовки для цокольных этажей;
2. Установка вентфасадов. Чаще всего применяется при внешней облицовке стен зданий. Явное преимущество второго способа в том, что он достаточно прост для самостоятельного монтажа. При этом можно проложить слой утеплителя, делая здание еще более защищенным. Технология установки вентилируемых фасадов отработана годами и заключается в следующем: к основной конструкции, которая состоит из металлического несущего каркаса, приделываются плиты из керамогранита. При утеплении здания между слоем утеплителя и керамогранитом необходимо оставлять воздушный зазор для циркуляции воздуха. Именно благодаря этому создается большая защита в морозы, а при летней жаре появляется возможность для «выветривания» излишнего тепла.

Сами крепления для керамогранитных плит бывают двух видов: видимые и скрытные. У видимых крепления выступают за облицовку. Это могут быть саморезы, клипсы, заклепки. Иногда по окончании монтажных работ видимые элементы окрашиваются в цвет плит.

Пользуется популярностью облицовка керамогранитом только цокольного этажа

Таким образом, керамогранит является наиболее достойным вариантом для облицовки зданий. Лучше всего использовать как вентилируемый фасад, так как воздух, который циркулирует в зазорах, позволяет стенам «проветриваться».

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Совет

Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Обзор производителей

Для облицовки х фасада керамогранитом используются преимущественно большие плитки формата 80х80 – отечественны е производители не выпускают качественный материал таких размеров. Так что мелкогабаритную плитку модно приобрести от таких производителей как «Керабуд» или «Estima», а за крупногабаритной обратиться к производителям из Италии или Испании – Alfa Ceramiche, AO Ceramicas Aparici и пр. Китайская продукция пусть и отличается доступным ценником, но хорошей репутации на рынке не имеет из-за неровной поверхности пластинок и невысокой точности их размеров, что вызывает проблемы при укладке.

Область применения материала

Керамогранит прессуют из смеси песка, глины, каолина, шпата и красящих веществ минерального происхождения под большим давлением, а потом обжигают при температуре 1300 С. Для придания уникального вида и фактуры в состав могут добавлять другие компоненты. На выходе получается материал, который легче природного камня, при этом прочнее и дешевле.

Керамогранит используют в облицовке домов и зданий общественного назначения, а также для внутренней отделки. Существует несколько вариантов керамогранитной плитки: глазурованная и неглазурованная. Первый вариант не рекомендуется использовать для зданий общественного назначения, так как глазурь имеет свойство стираться, а при большом потоке людей процесс будет происходить быстрее.

Металлокассеты для фасада

Раздел облицовочных панелей для фасада из оцинкованной  стали ,алюминиевого листа, меди и бронзы занимает большой сегмент рынка в фасадном строении систем крепления. Дело в том, что обработка металла и современное оборудование для лазерной резки и обработки листовых материалов стремительно идёт вперёд, постоянно модернизируется и наше оборудование в компании «Оптима Фасад».

Список оборудования компании:

1. Лазерный станок для перфорации
2. Гибочный станок Dorma
3. Автоматическая гильотина
4. Линия покраски (6 метров)
5. Пробивной стан

Любые решения кассеты закрытого или открытого типа крепления с лазерной резкой и автоматической подачей, гибочным оборудованием позволяет нам изготовить металлокассеты с различным радиусом и вальцеванием (колонны, входные группы, сложные геометрические изделия.)

Помимо стандартных кассет из оцинкованной стали, мы производим следующий тип металлокассет:

• Перфорированные металлокассеты
• Стальные кассеты
• Изделия из меди
• Изделия из бронзы
• Закрытый тип кассет
• Разноуровневые архитектурные декоры
• Доборные элементы

Стоимость подсистемы металлокассет на м2

Смета		МеталлокассетыТаблица расчёта комплектующих вентилируемого фасада из металлокассет
п.п.	Наименование	Ед. изм.	Расход	Кол-во	Запас м2	Стоимость шт	Стоимость комплект (м2)	Визуализация конструкции
1	Профиль Г-обр. 40*40*1.2	пог/м	0,75	0,83	45,40 ₽	87,46 ₽
2	Профиль верт.. 60*40*1.2	пог/м	1,10	1,21	94,58 ₽	114,44 ₽
3	Профил-обр. ВУ внешний угол	пог/м	0,18	0,20	195,00 ₽	38,61 ₽
4	Кронштейн Г-обр. 50L-150	шт	2,22	2,44	25,70 ₽	62,76 ₽
5	Анкер 10*100	шт	2,22	2,44	16,00 ₽	39,07 ₽
6	Паронитовая прокладка	шт	2,22	2,44	4,20 ₽	10,26 ₽
7	Заклепка 4,0х10	шт	10,0	11,0	2,20 ₽	24,20 ₽
9	Саморезы EPDM	шт	3,50	3,85	1,90 ₽	7,32 ₽
10	Планка старт	шт	0,50	0,50	0,75 ₽	0,38 ₽
11	Заклепка 4,0*8 нерж	шт	6,7	7,37	2,00 ₽	14,74 ₽
смета	Цена м2:	Тип: Оцинкованная:	389,22 ₽

Композитные панели

Изначально композитными материалами называли листовые композитные панели «Алюкобонд» и название самого материала было размыто и в проекте различных зданий не «фигурировало». Начало существования этого прекрасного материала, можно было заметить с приходом в нашу страну высотного строительства торговых центров и «небоскрёбов» по типу: Башня Федерации, Москва сити, и подобных высоток, где использовался данный материал.

С чего все начинается

Все начинается с установки подсистемы. Хотя, если это старое сооружение, и проводится реконструкция, тогда еще придется пройти этап подготовки. Для этого проверяются все узлы, удаляются выступающие элементы дома и пр.

Ничего выравнивать не нужно. Неровности будут скрыты системой.

Когда здание готово к работе, нужно нанести разметку под кронштейны. Тут лучше ориентироваться на проект.

Шаг можно уменьшать там, где идут углы, проходят окна, двери и пр.

Преимущества и недостатки

Множества преимуществ, но есть и недостатки у керамогранитного фасада. Преимущества для каждого человека индивидуальны. Для кого то дорого — хорошо, а кому то плохо.

К несомненным достоинствам данной керамической плитки можно отнести:

1. Повышенную прочность на истирание и долговечность. Благодаря специально разработанной технологии производства она практически не подвержена истиранию. Даже значительные физические усилия не повреждают поверхностный слой и структуру.
2. Не горючесть. Его можно применять на школах, детских садах и больницах.
3. Из фасадного керамогранита можно выполнить откосы на вентилируемых фасадах. При этом за облицовкой на откосах противопожарные рассечки останутся.
4. Эстетичность. Она не только защищает задание снаружи, но и служит его украшением. Широкая цветовая палитра, разнообразие фактур позволяют реализацию любой дизайнерской задумки.
5. Простота укладки — достигается точностью размеров и особо обработанной поверхностью.
6. Простой уход.
7. Относительно невысокая цена керамогранита на фасад по сравнению с использованием других отделочных стройматериалов.

Виды керамического гранита

Керамический гранит по степени твердости уступает только алмазу. Он отличается износостойкостью и высокой прочностью. Для изготовления этого материала смешивают кварцевый песок, несколько сортов глины, полевой шпат, красители и минеральные добавки.

Существует несколько видов керамического гранита:

• полированный — имеет блестящую поверхность. Такой эффект достигается при ровном спиле;
• матовый — отличается необработанным видом и схожестью с натуральным камнем;
• полуполированный — характеризуется чередованием полированных участков и необработанных.

Кроме того, керамогранит различается по рисункам на плитах и по цвету. Благодаря своему многообразию этот материал считается одним из самых лучших.

Что это такое

Керамогранит ГОСТ 27180-2001 – это прессованная в особых условиях природная глина. Благодаря воздействию высокого давления, покрытие имеет довольно плотную структуру, в отличие от исходного сырья. Во время обработки не ухудшаются показатели глиняных пород.

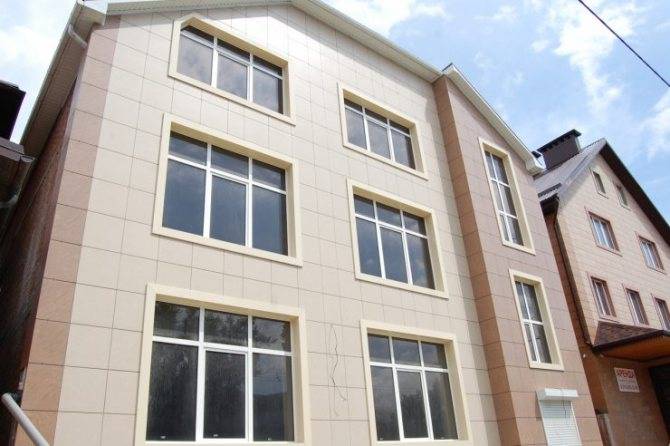

Фото — керамогранитный фасад

Достоинства материала:

1. Экологичность. Благодаря тому, что сырье полностью натурально, керамогранит не выделяет ядовитых испарений;
2. Доступность. Плиты можно купить в любом строительном магазине, при этом их цена зачастую ниже, чем листы профнастила или утепленных сэндвич-панелей;
3. Хорошие показатели долговечности;
4. Технические характеристики подходят для использования покрытия в любых климатических условиях. Благодаря высокой теплопроводности, керамогранит часто устанавливают в северных регионах;
5. Облицовка фасада керамогранитом может выполняться в регионах с повышенным уровнем влажности. Материал не впитывает влагу, а, следовательно, не распространяет сырость. Натуральные минеральные составляющие являются прекрасным средством борьбы с грибками. При перепадах температуры фасад не дает трещин и усадки.

Но устройство системы фасада из керамогранита имеют свои недостатки. У него высокий вес, из-за этого его редко устанавливают на фасад деревянного или каркасного дома. К тому же, при облицовке стены покрытием, нельзя использовать бескаркасный метод.

Сейчас на рынке можно купить самый разный керамогранит: китайский, европейский и российский. Наиболее популярен материал под камень, но также выполняется производство глянцевого однотонного материала. Полированный керамический гранит может быть красного, синего, белого и коричневого цвета, многие производители также окрашивают материал под заказ.

Фото — керамогранит

Услуги компании Оптима Фасад

• Проведение натурных испытаний крепежа
• Геодезия и привязка фасада (2D развёртки, 3D модель)
• Изготовление облицовочных материалов
• Производство систем вентилируемых фасадов
• Монтажные работы
• Шеф-монтаж
• Проект фасада ППР
• Проект фасада АСР
• Изготовление корзин перфорированных
• Лазерная резка, фрезеровка, вальцовка
• Изготовление доборных элементов системы
• Реализация утеплителя и теплоизоляции

Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.
