Виды УЗО
Параметры, по которым можно подразделить защитные устройства:
- Способ управления – зависящие и независящие от напряжения;
- Назначение – со встроенной защитой от сверхтоков и без нее;
- Способ установки – стационарные и независимые;
- Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).
Электромеханическое УЗО
Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.
Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.
В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.
Преимущества:
- Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
- Сохраняет функциональность даже при обрыве нейтрального проводника;
- Имеет более простую конструкцию, которая увеличивает надежность выключателя;
- Не нуждается во вспомогательных источниках питания.
Недостатки:
Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).
Электронное УЗО
Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.
Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.
Достоинства:
- Низкая цена;
- Компактность.
Недостатки:
- Функционирует только при наличии напряжения;
- Неработоспособен при обрыве нейтрали;
- Более сложная конструкция повышает вероятность выхода выключателя из строя.
УЗО переносное и в виде розетки
Простое решение, способное предохранить от тока утечки – УЗО переносные и в виде розетки. Они удобны при использовании в ванной комнате и других помещениях с повышенной влажностью, могут подключаться в любой из комнат квартиры, где необходимо.
Большинство предлагаемых моделей выполнены в виде сетевого адаптера с розеточным отверстием для вилки. Таким устройством может пользоваться даже ребенок – его подсоединяют непосредственно к розетке, а затем включают электроприбор.
Просты в использовании и удлинители с функцией УЗО, рассчитанные на несколько потребителей.
Существуют модели менее универсальные, они могут использоваться после установки на шнур электроприбора вместо вилки или же устанавливаются вместо обычной электрической розетки.
Преимущества:
- Установка не требует вмешательства в электропроводку;
- Для установки не требуется помощь электрика;
- Срабатывание автоматики позволяет определить, в каком потребителе повреждена изоляция.
Недостатки:
- Использование адаптера в видимых местах вносит дисгармонию в дизайн комнаты;
- В помещении, которое загромождено мебелью и электробытовыми приборами, а пространство перед розеткой ограничено, может не оказаться свободного места для установки адаптера;
- Высокая стоимость – качественный адаптер будет стоить дороже, чем УЗО и розетка, приобретенные отдельно.
УЗО с защитой от сверхтоков (дифавтомат)
Устройство совмещает в себе функции УЗО и автоматического выключателя, который предназначен для защиты от сверхтоков (предотвращает проводку от перегрузки и повреждений при коротком замыкании).
Преимущества:
- Экономичность – покупка одного устройства обойдется дешевле, чем двух;
- Занимает меньше места в щитке;
- Экономия времени в процессе монтажа.
Недостатки:
- При выходе выключателя из строя линия будет без защиты и от токов утечки и от сверхтоков;
- В случае срабатывания устройства нет возможности определить, что стало причиной – сверхтоки или ток утечки;
- Ложные срабатывания, вызываемые оргтехникой. Не рекомендуется ставить дифавтоматы на линии, к которой подключены компьютеры и оргтехника.
Дифференциальный автомат – защищает от всего
Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.
Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.
На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).
У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.
АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.
По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.
Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).
С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.
То есть у электромеханических дифференциальных выключателей есть следующие преимущества:
- Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
- Не выходят из строя от импульсного перенапряжения.
- Не потребляют энергию для собственного питания.
Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.
Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.
При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)
У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.
Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.
Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:
Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.
Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.
Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков
Спасибо, помогло!1Не помогло
Установка защитного автомата в электрощитке своими руками
В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.
В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.
Для установки понадобятся контрольные приборы и инструмент, в который входят:
- Монтажный нож.
- Отвертки (крестовая и шлицевая).
- Мультиметр или индикаторная отвертка.
Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.
Однополюсный автомат
Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.
Применение одно, двух и трехполюсных автоматов на видео:
Двухполюсный автомат
Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.
Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.
Подсоединение проводов
К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.
Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:
- Фазный кабель – белый или коричневый.
- Нулевой провод – черный, синий или голубой.
- Проводник заземления – зеленый.
Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.
Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:
- Попадание изоляционного слоя под контактный зажим.
- Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.
Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.
Типы УЗО АС, А, В
В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:
УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение, теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.
УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом
УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.
ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.
Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.
УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.
Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип
Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.
Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.
Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.
Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.
Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.
Эту задачу выполняют защитные модули по своим алгоритмам.
Как работает устройство защитного отключения: краткое пояснение
УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.
Устройство защитного отключения монтируется и подключается в квартирном щитке.
Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.
Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.
Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.
Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.
За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.
Автоматический выключатель: защитные функции модуля
Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.
Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.
Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:
- теплового расцепителя;
- электромагнитной отсечки.
Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.
Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.
Токовую отсечку обеспечивает электромагнит отключения.
Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.
Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.
Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.
Какие защиты выполняет дифавтомат в домашней проводке

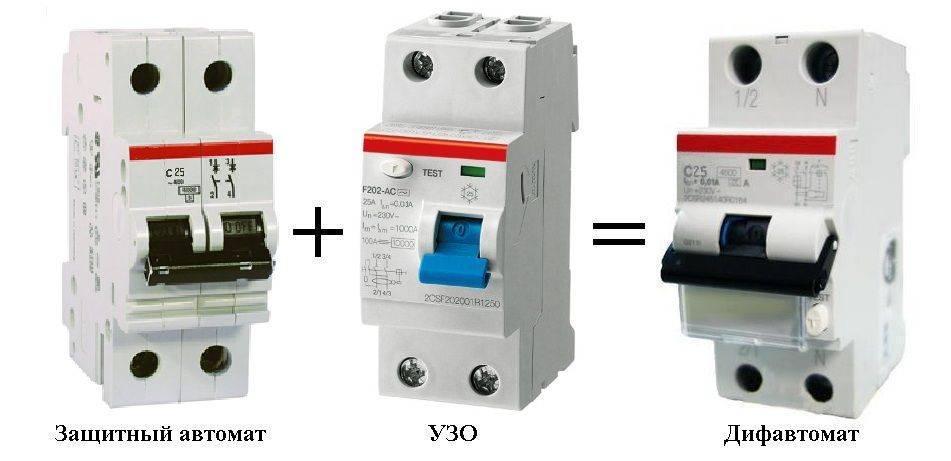

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.
Его внутренняя схема в своей конструкции имеет:
- дифференциальный орган;
- тепловой расцепитель;
- катушку электромагнита отсечки.
Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.
Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.
За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
Внешний вид
Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.
Внешне дифференциальные автоматы отличаются от УЗО:
- по надписям на лицевой панели;
- маркировке;
- функциональной схеме.

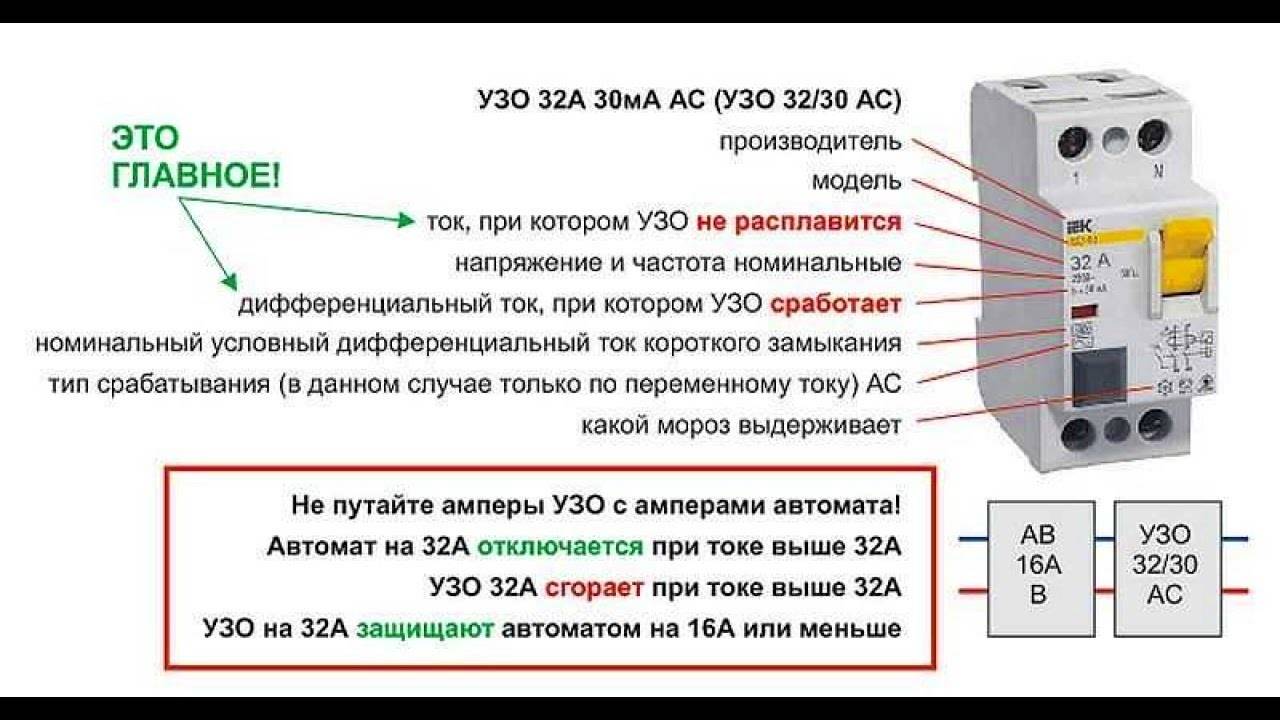

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО. Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора. Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.
Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.
Обозначение номинального тока
Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.
Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство
Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.
Функциональная схема
На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки. Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.
На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение. Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

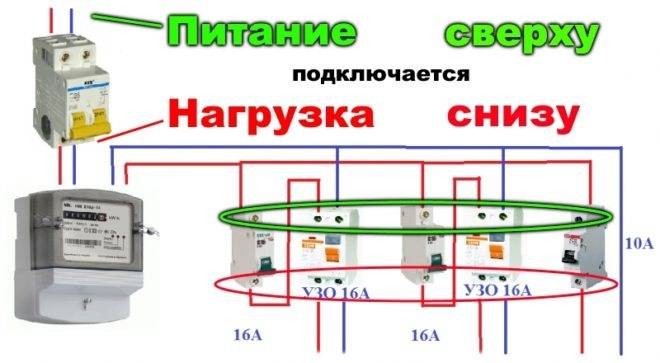

Схема подключения нескольких УЗО без заземления

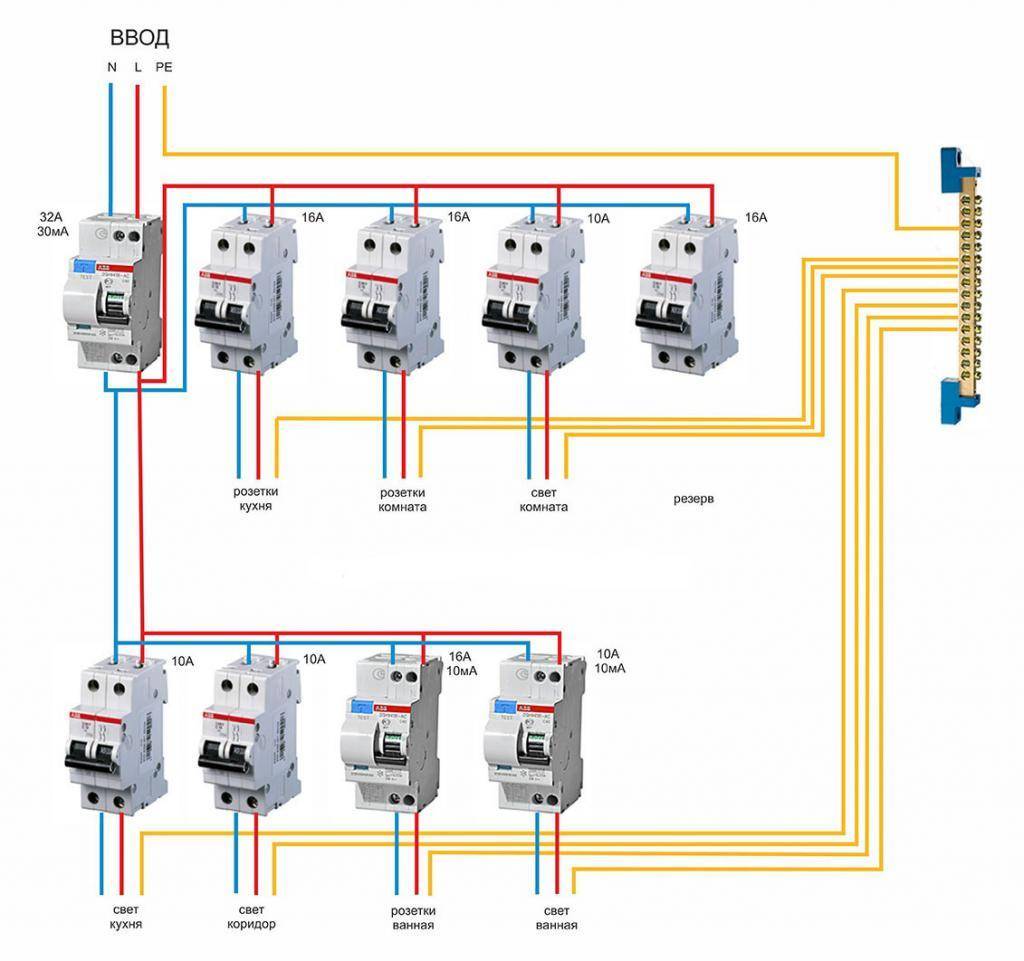

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
