Речь пойдет о том, как можно сделать экран под ванну своими руками так, чтобы он был функциональным, красивым и удобным. У каждого свои представления об удобстве и красоте. Потому мы рассмотрим возможные варианты, а вы уж сами определитесь как вам лучше его сделать.
С широким бортиком или нет
Иногда вокруг ванной делают широкий бортик. Получается она как-бы вставлена в футляр. С одной стороны это удобно — можно поставить что-то на борта и с эстетической точки зрения ванна более гармонично вписывается в интерьер.
Пример экрана ванны с широким бортиком
Но не все могут себе позволить выделить большое пространство. Ванные комнаты обычно не радуют своими размерами и лишние 10-15 см могут быть критичными. К тому же такой вид установки может быть неудобным для пожилых людей. Чтобы зайти в ванну, приходится делать большой шаг, что для них не всегда возможно.
Зато у такого варианта есть еще один положительный момент: под ванной можно сделать полочки большой ширины. Они могут быть открытыми или со сдвижными/распашными дверками.
Функциональный экран для ванной с полочками
Аналогичные полочки делают и без широкого бортика, но глубина их намного меньше. Хотя, может это и не минус, а плюс — меньше будет собираться разных вещей, проще что-то доставать и убирать.
Выемка для ног
Мыть ванну или стирать в ней белье удобнее, если в экране есть выемка для ног. Ее глубина может быть небольшой — 10-12 см достаточно, ширина — порядка 35-45 см. Такие размеры позволяют без напряжения доставать до стен и противоположного борта.
С габаритами определились, дело за малым — выбрать как она будет выглядеть. Самая простая в организации квадратная выемка. Ее можно сделать из кирпича, газобетона и профиля.
Небольшое углубление под ноги прямоугольной формы
Интереснее выглядит нестандартная вариация — весь экран сделан из двух уровней, когда верхняя часть нависает над нижней (на фото ниже). В этом варианте можно смонтировать влагостойкую светодиодную ленту для подсветки. Должно получится интересно.
В двух уровнях — необычно
Следующий вариант — часть экрана сделать под наклоном. В случае с профилем это реализуется легко — с кирпичом — почти невозможно, с газобетоном — можно, но сложно.
Каркас для наклонной плоскости
Обшивка гипсокартоном
Как выглядит в результате
Есть еще вариант — приподнять верхний край экрана над полом на несколько сантиметров. Получится он на ножках и никаких проблем с местом для ног. Но появляются проблемы с уборкой. Высоко облицовку не задерешь — некрасиво, а если оставить небольшую щель, то как убирать? Проблема.
Экран под ванну можно сделать не до пола
В общем, из всех этих вариантов можно выбрать для себя что-то наиболее подходящее, хотя делают и глухой ровный экран в пол.
Люки для ревизии
Экран под ванну обязательно должен иметь съемную/открывающуюся часть, через которую можно получить доступ к коммуникациям. Есть несколько возможностей это сделать. Первый — установить пластиковый люк. Не всем он внешне нравится, но это — самый простой и дешевый вариант.
Пластиковый сантехнический люк
Следующая возможность — сделать съемную панель, которая к каркасу будет крепиться на магнитах. Не сказать, что этот вариант сложно реализуется, но требует большего опыта — надо рассчитать место установки люка так, чтобы на нем помещались целые плитки.
Вместо люка — съемная панель
Один момент: если швы будете затирать светлой пастой, люк все равно будет выделяться. Затирки швов в этом месте нет, а есть небольшие щели, которые на светлом фоне очень даже заметны.
На темной плитке с темной затиркой зазоров почти не видно
Самый технологичный, но и самый дорогой способ — поставить специальные люки для ревизии. Они есть двух видов — откидные на цепочках и поворотные.
Виды ревизионных люков под укладку плитки
Эти люки, в отличие от пластиковых, рассчитаны на укладку на них плитки. При хорошей установке и правильном расчете его увидеть непросто.
Так выглядит в закрытом состоянии
Открывается так
Работать удобно
Особенности создания экрана для ванны
Решив украсить свою ванную комнату и скрыть трубы при помощи экрана, необходимо знать о требованиях, которые должны быть выполнены при изготовлении этого изделия:
- при его создании необходимо обустроить технологический проем, благодаря которому можно получить доступ к основным узлам канализации. Этот проем можно закрыть дверцей или использовать заглушку;
- желательной является герметичная изоляция пространства возле пола для того, чтобы разделить напольное покрытие в ванной и остальную часть комнаты;
- экран не является несущей конструкцией ванны и не должен выступать в качестве опоры для неё;
- для удобного использования этого изделия необходимо при изготовлении экрана сформировать выемку небольшого размера. Чаще всего она имеет уклон, чтобы не создавать неудобства для ног.
- Некоторые мастера при условии наличия около ванной свободного пространства сбоку от нее или в составе экрана монтируют ниши.
Зажимами
Монтаж экрана под ванну с помощью зажимов подходит только для ассиметричных чаш. Или для ванн с закругленной формой. Перед работой необходимо проверить комплектность. Кроме зажимов, в набор должны входить верхние защелки.
Порядок действий следующий:
- Необходимо прочертить по полу линию, полностью соответствующую верхней кромке ванной. Сделать это легче всего при помощи отвеса.
- По намеченной линии устанавливаются зажимы для отметки мест их крепления к полу.
- В последнем высверливаются отверстия нужной глубины.
- Все зажимы фиксируются дюбелями.

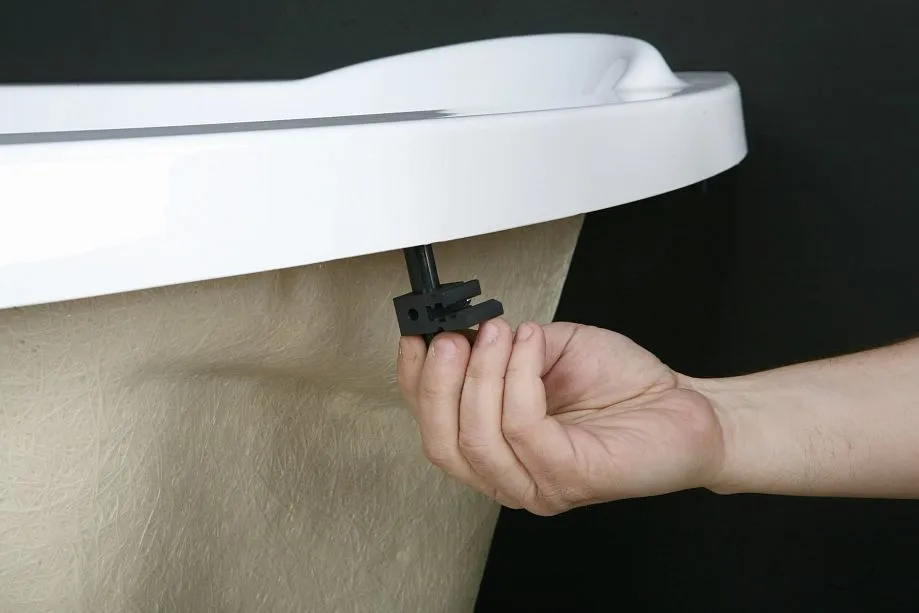

- К бортику ванны крепят защелки.
- С внутренней стороны панелей, напротив защелки, прикручивают крепежные язычки.
Остается только установить экран в нижние зажимы и плотно прижать верхнюю часть к бортику ванны. А щелчок укажет на плотность фиксации в защелке.
Установка экрана под ванну своими руками с помощью винтов, требует изготовления деревянной рамы по размеру чаши. На нее будут наклеены декоративные панели. А внизу каркаса крепятся два стопорных винта, которые будут служить ножками.
Винты полностью закручиваются в каркас. А рама заводится под бортик ванны. Теперь нужно выкручивать распорные винты до тех пор, пока вверх рамы не упрется в ребро жесткости с внутренней стороны. Чтобы избежать проседания, операцию необходимо проводить при заполненной ванной.
Изготовление и монтаж экрана своими руками
Многие наши соотечественники привыкли все в доме делать самостоятельно. Это можно считать своеобразной особенностью национального менталитета, поскольку стремление лично поучаствовать в благоустройстве жилища ассоциируется с мужественностью.
Такие умельцы могут смонтировать экран под ванну своими руками.
На видео подробно рассказано, как можно сделать глухой экран с технической нишей. В качестве материала панели выбран гипсокартон, отделка – облицовочная плитка.
Ассортимент экранов под ванны огромен. В таком разнообразии очень легко потеряться. Если у вас возникают сложности с выбором и установкой правильной модели, обратитесь за советом к опытному специалисту.
Это гораздо надежнее, чем учиться на собственных ошибках.
Глухие экраны под ванну
Простой и недорогой вариант декора. Модель представляет собой каркас из монолитного материала (кирпича, пластика, гипсокартона, оргстекла), облицованный плиткой.
Глухая ширма предполагает наличие пластиковых труб, не подверженных коррозии, перед установкой элемента убедитесь в исправности сантехники.
С ревизионным окном или дверцей
Модель представляет собой стационарную перегородку с оставлением во время монтажа технологического отверстия, обеспечивающего доступ для проверки работы системы канализации. Окошко оставляют открытым или навешивают дверцу (с нажимным, раздвижным или распашным механизмом открытия).
Раздвижные
Монтаж конструкции такого типа позволяет сохранить полный доступ к трубам. Экран представляет собой рамный каркас с раздвижными или распашными дверками (с роликовым или скользящим механизмом открытия), установленный на пол или ножках.
Для открывания раздвижного экрана не требуется наличия большого пространства, конструкция проста в монтаже, устанавливается на ванны любого типа и размера. Раму для перегородки выполняют из алюминия или пластика.
С нишей для ног
Во время купания ребенка, мытья животных или стирки белья возникает необходимость вплотную подойти к ванне, поэтому при монтаже экрана можно предусмотреть нишу для ног, которая выполняется по центру или вдоль всей длины перегородки. Каркас экрана с этой целью можно сделать с уклоном.
Видео: Все про декорирование купальни
Как делается подванник для акриловой ванны:
Монтаж декоративного экрана с плиткой для купальни:
Нюансы создания каркаса для облицовки на основе гипоскартона:
Если внешний вид ванны не радует взор, то ее всегда можно укрыть декоративным экраном. В ситуации, когда весь санузел облицован кафелем его же рекомендуется использовать и для декорирования чаши купальни. Основание для плитки проще всего сделать гипсакартона, но возможны и варианты из кирпича либо пазогребневых плит. Устройство подобного декора не является чем-то сложным, выполнить его можно самостоятельно.
Как установить экран под ванну своими руками разбор технологии монтажа
У тех, кто решил сделать экран под ванну своими руками, есть множество вариантов решения этой задачи. Такие сооружения выполняют целый ряд функций: маскируют коммуникации, улучшают дизайн ванной комнаты, образуют место для хранения бытовой химии и т. п. У домашнего мастера появляется отличная возможность для воплощения творческих идей, ведь установка экрана под ванну — занятие увлекательное.
Какие варианты экранов популярны сегодня?
Конструкция экрана может быть очень разной. Можно сделать его:
- глухим;
- с раздвижными дверцами;
- с распашной дверцей (или с двумя);
- с полками;
- с выдвижным блоком;
- съемным и т. п.
Экран для ванны выглядит стильно и делает ванную более функциональной
Выясняя, как установить экран под ванну, необходимо подобрать подходящую модель. Конструкцию выбирают в зависимости от особенностей помещения. Для просторной комнаты можно установить экран под ванну с полками, которые монтируются на его лицевой поверхности.
Лучше сделать такую конструкцию съемной, поскольку из-за полок доступ к размещенным под ванной коммуникациям может быть несколько затруднен. Максимально функциональный экран под ванной для небольшого помещения — это устройство с раздвижными дверцами.
Глухой экран — очень простой, но наименее практичный вариант, поскольку при необходимости ремонта коммуникаций его придется полностью демонтировать.
Еще более простой способ скрыть неприглядную поверхность ванны и пространство под ней — занавески. Под бортиком монтируют обычную трубу, на которой подвешивают нетканое полотно подходящих размеров. К сожалению, простота исполнения — единственное достоинство этого варианта. Такой экран недолговечен и выглядит не очень презентабельно.
Сам экран может быть выполнен из разных материалов, например:
- пластик;
- гипсокартон;
- тонкий лист окрашенного металла;
- МДФ;
- акрил и т. п.
Кирпичная кладка — это более трудоемкий способ сделать экран в ванной комнате, но стоит отметить, что это один из самых надежных и долговечных вариантов. Чаще всего после монтажа конструкции ей требуется дополнительная отделка. Это предоставляет отличные возможности для улучшения дизайна ванной комнаты.
Например, в маленьком помещении имеет смысл установить зеркальный экран под ванну, который визуально расширит пространство. Стильный экран под ванну из плитки — стандартный вариант для ванной комнаты, которая вся выложена плиткой.
В небольшой комнате зеркальный экран для ванны более чем уместен
Мозаика — отличный выбор для отделки конструкций с криволинейной поверхностью. Хороший плиточный клей упростит процесс и поможет сделать его максимально творческим.
Обратите внимание: Выбирая тип экрана, нужно подумать о возможности подойти вплотную к бортику ванны. Для этого можно оставить внизу небольшой зазор, всего 50-70 мм. Другой способ решить проблему — сделать небольшой скос на вертикальной поверхности
Другой способ решить проблему — сделать небольшой скос на вертикальной поверхности
Этот вариант приемлем, если экран облицовывается керамической плиткой
Другой способ решить проблему — сделать небольшой скос на вертикальной поверхности. Этот вариант приемлем, если экран облицовывается керамической плиткой.
Наглядно порядок монтажа экрана из гипсокартона с нишей для ног демонстрируется в этом видеоматериале:
Порядок и особенности монтажа экрана
Общее описание того, как сделать экран под ванну, может выглядеть так:1. Произвести разметку мест крепления, используя уровень.2. Сделать необходимые замеры.3. Изготовить каркас экрана из металлического профиля.4. Закрепить элементы каркаса согласно разметке.5. Вырезать панели из подходящего материала.6. Закрепить панели на каркасе.
7. Произвести облицовочные работы.
Как установить на угловые модели
Для угловых ванн чаще всего предусматривается крепление не саморезами, а специальными магнитами и металлическими пластинами. Такие магниты изначально крепятся к ножкам купели.
ШАГ 1. Регулировка высоты. Так же как и в случае с прямоугольной моделью регулируем высоту ножек отталкиваясь от параметров экрана.
ШАГ 2. Как крепить пластины? На обратной стороне панели в местах, где будут упираться магниты, приклеиваем металлические пластины из комплекта на двухсторонний скотч или силиконовый герметик. На время высыхания можно зафиксировать их обычным скотчем.
ШАГ 3. Монтаж. Прикладываем фронтальную панель и проверяем, что бы магниты схватили металлические пластины.
Этот вариант монтажа удобен тем, что вопроса: как снять экран, а затем снова его поставить — не возникает. Все предельно просто, нужно приложить небольшое усилие, потянув панель на себя, так же легко можно вернуть его на место. Предыдущий способ такой простотой не отличается, там вам нужно будет сначала выкрутить саморезы.
Советы по выбору экрана под ванну
Современные акриловые ванны в большинстве своем продаются вместе со съемным экраном, поэтому приобретать его не потребуется. Если такового нет, к моделям нестандартных конфигураций придется сделать индивидуальный заказ.
При желании сэкономить средства, отсутствии необходимости хранить под ванной нужные вещи, можно приобрести декоративный экран. Это глухая конструкция, состоящая из рамы и единой поверхности. Можно создать ее своими руками, облицевать той же плиткой, что и стены, чтобы придать комнате элегантный, стильный вид.
выкатной вертикальный ящик
При выборе рамы экрана стоит учесть, что алюминиевая конструкция прочнее, но порошковая краска под воздействием влаги, перепадов температур, физических воздействий будет повреждаться. Периодически ее придется подкрашивать. Пластиковые рамы не меняют своих свойств в сложных условиях, но панели из МДФ они не выдержат, а также могут поломаться при сильном ударе.
Экран из МДФ, ламинированной ДСП отличается прочностью, высокими эстетическими показателями. Но если вентиляция в ванной недостаточно эффективная, они могут разбухнуть, потерять свою привлекательность. Эти панели больше подходят для распашных дверей, которые уместны в большой комнате.
Прежде чем отправляться в магазин за экраном необходимо точно выполнить замеры длины, высоты будущей конструкции. Переделать ее, конечно, можно, но это потребует немало времени и сил.
Общие советы по реализации поставленной задачи
Как правило, производители, выпускающие чащи для купания, изготавливают продукцию с высокими эксплуатационными характеристиками. Внутренняя поверхность ванной покрывается стойкой эмалью. Она имеет кипельно белый цвет. Чаши ванн обязательно имеют ножки. Они обеспечивают стабильность положения описываемого изделия. Под ножками образуется ниша, которую нужно закрыть. Рассказ о том, как сделать экран для вашей ванны из плитки, должен начаться с описания разновидностей форм экранов под плитку. Она может быть:
- Глухой.
- Раздвижной.
- С нишей для ног.
- С ревизионным люком.
Глухие экраны из плитки под ванну представляют собой изделие без каких-либо дополнительных элементов. Сделать такой экран под ванну из плитки своими руками проще простого: сначала собирается каркас из монолитного материала (гипсокартона, например), затем его поверхность закрывается плиткой. Чаще всего для этих целей используется тот же кафель, что использовался для облицовки стен или пола. Подобный вариант имеет свои преимущества и недостатки: монолитная конструкция смотрится вполне эффектно, но она полностью закрывает доступ к коммуникациям. В случае их поломки ремонт становится невозможным.
Принцип действия раздвижной конструкции похож на принцип действия дверей шкафа-купе. Одна из створок по направляющей сдвигается, открывая доступ к имеющимся инженерным узлам. Устанавливать на раздвижной каркас керамику не очень уместно. Облицовка кафелем формирует дополнительную нагрузку на каркас, поэтому заметно сокращает сроки службы описываемой конструкции. Вот почему раздвижной экран под ванну из плитки используется крайне редко.
Существует компромиссное решение, позволяющее выполнить керамический экран для ванной, при этом обеспечить доступ к важным коммуникациям. Это – экраны с нишей для ног. Его конструкция отличается тем, что по центру прямо у пола формируется техническое отверстие. Оно позволяет вплотную подойти к чаше для купания, перекинуться через борт и при этом избежать излишнего напряжения на спину. Подобное устройство значительно облегчает процессы стирки белья, купания детей и животных. Ниша для ног может располагаться не только по центру, но и по всей длине чаши, где-то сбоку нее. Такой вариант, считают специалисты, способен стать хорошим компромиссом в желании полностью закрыть место под ванной, при этом обеспечить хоть какой-то доступ к трубам и сливным элементам.
Экран с ревизионным люком – доработанный тип глухих конструкций и экранов для ванн с нишей для ног. Его главное отличие – наличие технологического отверстия (дверцы или окна), интегрированного в корпус глухой перегородки. Ревизионный люк может открываться простым движением руки, при этом внешне его наличие способно быть хорошо замаскировано под облицовку. Его можно использовать для полноценного ремонта всех технических узлов, находящихся за скрытой дверцей. Ревизионный люк при желании можно оставлять открытым для проветривания пространства под ванной. И это тоже очень удобно.
Какие бывают виды экранов
Распространенные типы конструкции:
- Раздвижная конструкция, которая перемещается по направляющим на роликах. Для изготовления створок используется пластик или панели МДФ. Подобная схема позволяет использовать пространство под ванной для хранения бытовой химии или различного домашнего инвентаря (открытым способом или в специальном выдвижном ящике или контейнере). Из-за особенностей конструкции защитной панели облицовка кафельной плиткой невозможна.
- Съемный экран под ванну из пластиковых панелей, позволяющий открыть доступ к водопроводной арматуре. Конструкция не приспособлена к установке дополнительной кафельной плитки из-за низкой прочности основания. При попытке наклеить кафель пластик лопается, что приводит к нарушению целостности клеевого слоя.
- Стационарная конструкция, изготовленная из многослойной фанеры или гипсокартона. Поверхность панели покрывается керамической плиткой, идентичной материалу, использовавшемуся для отделки стен или пола. Полученный экран из плитки отличается повышенной прочностью, но в конструкции необходимо предусмотреть ревизионные люки. Окна располагаются напротив водопроводных коммуникаций, место монтажа люка планируется на стадии изготовления несущего каркаса из металлического или деревянного профиля.
- Жесткая конструкция, оснащенная выемкой для ног. Схема облегчает процедуру ручной стирки или купания животных или детей. Ниша выполняется глухой или открытой, второй вариант позволяет обслуживать водопроводные магистрали. Глухая выемка требует изготовления дополнительного каркаса, который затем зашивается гипсокартоном и выкладывается кафелем.
- Стена из кирпича (поставленного на боковую кромку), который затем покрывается декоративными материалами. В конструкции предусматриваются ревизионные окна, расположенные около мест установки канализационных стоков.
Этапы изготовления экрана для ванны из плитки
Для начала делается каркас. На стенах и на полу делается специальная разметка. При помощи отвеса проводится линия от угла ванны до пола и ставится точка А. Затем от этой линии в сторону ванны отступается 2 см, ставится точка А1 и делается ещё одна параллельная линия.
Точно также от угла ванной, не примыкающего к стенке, при помощи отвеса на полу ставится точка В и в 2 см вглубь ванны ставится вторая точка В1. Соединяется точки, А с В, а также А1 с В1. Это будет линией установки каркаса на полу. Аналогичным образом ставятся точки С и С1 на ещё одном углу примыкания ванны к стене. Точки С и С1 соединяются линиями с точками В и В1.
В верхних профилях, которые ложатся под края ванны, предварительно делаются отверстия в 3 мм и нарезается резьба. В чугунной ванне делаются отверстия сверлом по металлу глубиной не более 5 мм. Верхние профили крепятся к ванной болтами М3 длиной 3 мм, промазанными жидкими гвоздями, на расстоянии 16−18 мм от края ванны. К акриловым ваннам профили крепятся с помощью жидких гвоздей.
Обшиваем каркас влагостойким (зелёным) гипсокартоном. Оставляем только ту часть, где будет находиться ревизионная дверца.
Делаем ревизионную дверцу. К гипсокартонному листу по ширине дверки прикрепляем с помощью самореза по дереву деревянные бруски 50/50 см. По бокам каждого бруска предварительно врезаются две мебельные роликовые защёлки, а на противоположных сторонах устанавливаются фиксаторы. Они крепятся шурупами, идущими в комплект в защёлкам. Съёмный отсек вставляется на место и плотно держится за счёт мебельных защёлок. Ревизионную дверцу можно открывать и закрывать при помощи присоски.
Облицовка ванн сложной формы
Если чаша резервуара имеет нестандартную изогнутую форму, для изготовления каркаса подойдет металлический профиль; в качестве материала для обшивки используйте лист гипсокартона или экструдированный пенополистирол:
- измерьте ванну и отрежьте необходимое количество профиля;
- сделайте небольшие надрезы по всей длине направляющей рейки с шагом в 30 мм;
- приложите профиль к бортику и зафиксируйте скотчем. Прокладывайте каркас по всей длине чаши, делая плавные изгибы в местах разреза. Чтобы получившаяся форма сохранилась, закрепите рейку скотчем в нескольких местах в ходе работы;
- очистите пол от пыли и мусора, перенесите точки границы бортов на основание с помощью отвеса, прочертите предварительную линию;
- сделайте отступ вглубь ванны на толщину облицовочной плитки, клеевого раствора и штукатурки, наметьте внешнюю границу экрана;
- прикрепите с помощью дюбель-гвоздей профиль к полу;
- в соответствии с высотой ванны отрежьте две металлические рейки и зафиксируйте их на стенах;
- выполните раскрой листа гипсокартона или пенополистирола на панели шириной 15-20 см, в зависимости от величины искривления чаши;
- вставьте нижний край каждой части экрана в профиль, верхний расположите под бортом ванны и заполните пространство строительной пеной;
- выполните монтаж оставшихся панелей аналогично, оставьте при необходимости место для ревизионного окошка;
- заизолируйте швы и стыки силиконовым герметиком;
- нанесите на всю поверхность экрана водостойкую шпатлевку, после ее высыхания сделайте шлифовку поверхности наждачной бумагой и приступайте к облицовке плиткой.
Видео обзор
Декоративная панель под ванной придает санузлу законченный вид. Для ее оформления можно выбрать пластиковую или акриловую конструкцию. Однако стоить они будут немало, особенно если чаша имеет нестандартную форму.
Дешевле будет собственноручно соорудить этот экран из плитки, которую наклеивают на специально подготовленный каркас. Кроме финансовой выгоды, такой вариант декора отлично впишется в интерьер комнаты – керамическую отделку стараются выбирать в соответствии со стенами и полом.
Разберемся, как сделать экран под ванну – опишем способы обустройства основания под плитку и технологию облицовочных работ. Мы дополнили информацию наглядными фото-инструкциями и видео-роликами, которые помогут самостоятельно выполнить все отделочные процессы.
Стены и пол в санузле облицованы кафелем, а сантехника установлена на своих местах и подключена к коммуникациям. Все выглядит замечательно. Единственная портящая вид проблема – это пространство под ванной от ее бортика вниз.
Чтобы интерьер помещения стал выглядеть гармонично и законченно, необходимо как-то закрыть саму купальню и подсоединенные к ней трубы.
Основная задача декоративного экрана под ванной – это закрытие от взора хозяев непрезентабельных на вид ножек и наружного бока купальни
Если сантехника для купания сделана из акрила или пластика, то в большинстве случаев снаружи она имеет вполне приличный вид. А чугунные или стальные изделия взор наоборот не радуют. Их обязательно необходимо декорировать снаружи, иначе санузел будет выглядеть не слишком опрятно.
Часто домохозяйки под ванной хранят моющие средства и иное необходимое в быту добро. Все это, как и коммуникации, желательно закрыть .
Подобная ширма – это отличный способ спрятать лишнее и не слишком красивое на вид. Все эти баночки, скляночки, тряпки и трубопроводы будут за нею надежно укрыты от взгляда людей.
Если санузел облицован кафельной плиткой, то экран под ванной рекомендуется делать также из нее. Так дизайн этой комнаты можно будет оформить в едином завершенном стиле.
Главное при монтаже этого декора не забывать о необходимости иметь доступ к коммуникациям. В экране нужно будет сделать люк, через который в случае протечек удастся добраться до труб для их ремонта.
