Дымоход для бани: керамический, кирпичный, из нержавейки

Монтаж

Технологий монтажа дымоходных труб из керамики отечественного и зарубежного производства не отличаются, продукцию всегда снабжают аннотацией с подробным описанием последовательности работ. Сборка дымохода – сложная задача, качество исполнения которой влияет на пожаробезопасность и время его службы. Чтобы быть уверенным в правильности монтажа, лучше обратиться к профессиональным мастерам, которые выполнят работу быстрее и аккуратнее. Технология сборки дымохода из керамики выглядит следующим образом:

Под местом установки трубы заливают фундамент на глубину 30-50 см. Площадь фундамента должна быть на 20-30 см больше трубы. После застывания выполняют гидроизоляцию с помощью рубероида или обмазывания битумной мастикой.
Подготавливают густой раствор из цемента, песка и воды в емкости для замешивания. Стальную арматуру нарезают по 1,5 м.
Начинают сборку трубы с установки тройника с емкостью для сбора конденсата, через который контролируют состояние дымохода и прочищают.
После тройника устанавливают печной вкладыш. Каждый блок каркаса устанавливают на предыдущий, а трубу вставляют внутрь нижнего сегмента. Места стыка промазывают специальным термостойким составом. Чтобы с внешней стороны швы были ровными, излишки затирки удаляют тряпкой.
Соединение элементов керамического дымохода герметиком
Монтаж блоков каркаса
Когда высота блоков достигает 1,2-1,4 м, в отверстия вставляют прутья арматуры и заливают раствором так, чтобы не оставалось полостей. Если отверстия большого диаметра, используют сразу 2 прута.
Установка прутьев арматуры
Далее дымоход собирают по намеченной схеме, не забывая о ревизиях и тройниках. В местах прохождения трубой перекрытия не должно быть стыков между блоками. Эти участки снаружи дополнительно изолируют термостойким материалом.
Дымоход из керамики после завершения монтажа
Наружное утепление выполняют в местах прохождения трубы по улице и в неотапливаемых чердаках.
Участок трубы, выходящий на крышу, облицовывают клинкерным кирпичом или искусственным камнем. На оголовок надевают дефлектор.
Отделка шейки дымохода

Лучше выполнять монтаж керамического дымохода до начала отделки, до возведения стропильного каркаса. Это позволит без труда залить фундамент, упросить проведение канала чрез перекрытия или крышу. Однако, после окончания работ изменить место установки печи уже невозможно, поэтому тщательно планируйте, согласовывайте проект дымохода.

Организация прохода через крышу

Самый ответственный этап монтажа – это выполнение прохода через кровлю. Ведь прорезывание отверстия на крыше парильни может нарушить гидро- и теплоизоляцию кровельного пирога, в результате чего возникнут протечки и разрушение стропил здания. Правильно сделать проход через кровлю поможет следование таким рекомендациям:

Отверстие на крыше необходимо спроектировать таким образом, чтобы расстояние между его стенами и трубой составляло порядка 10-13 см.
Изготовить деревянный короб на крыше в месте, где планируется устанавливать дымоход.
Заполнить все пространство, что отделяет дымоход от внутреннего короба, негорючим материалом. В данном случае подойдет каменная вата.
Слой гидроизоляции прижать обрешеточными брусками.

Для должной гидроизоляции небольшие щели на крыше можно заделать герметиком на силиконовой основе. Более крупные щели поможет заделать установка специального элемента — прохода, который размещается в месте вывода через кровлю.

Проход дымохода через крышу

Кровельный проход представляет собой фартук-колпак, который состоит из стального основания и резинового наконечника.

Проход надевается на трубу и надежно закрепляется на крыше. Слишком большие усилия при усадке фартука на трубу не требуются, они могут нарушить герметичность соединения и спровоцировать протекание крыши.

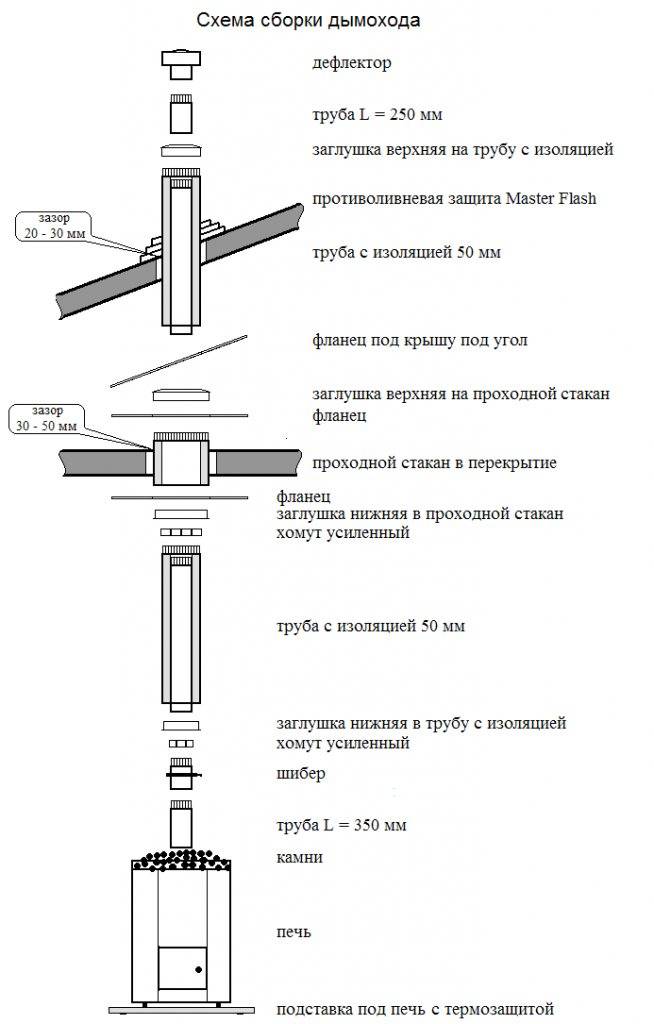

Сооружение перехода через перекрытие

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

Использовать готовую разделку;
Смонтировать проходной узел своими руками.

Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

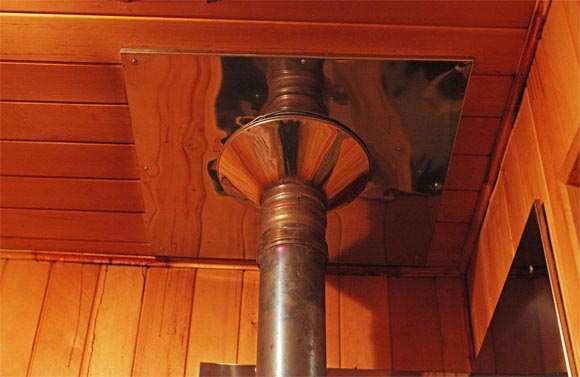

Установка готового переходника

Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
При необходимости осуществить утепление;
Установить проходной узел дымохода в перекрытие;
Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
Присоединить участок трубы, расположенный сверху крыши;
Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
В сделанное отверстие выводится один край трубы;
Изнутри помещения на потолок накладывается пластина;
Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Дополнительные элементы дымохода

Наиболее эффективно справляется с решением возложенной на него задачи прямой дымоход, без изгибов, идущий от печи ровно вверх. Обычно так устроены кирпичные системы дымоотвода. Однако, такая конфигурация керамических и стальных подобных конструкций не всегда реализуема. На пути дымохода могут встретиться различные препятствия, например, элементы несущей конструкции, сквозь которые провести трубу невозможно.

Но в любом случае, при обустройстве системы дымоотвода внешнего типа без изгибов не обойтись. Здесь сначала придется вести дымоход прямо вверх, затем, чтобы обойти преграду, под углом либо горизонтально, а потом – снова вертикально. При этом необходимо руководствоваться следующим правилом: суммарная длина наклонных и горизонтальных участков не должна быть более 1 метра. Иначе дымоотвод будет затруднён: из курса физики средней школы известно, что горячий газ стремится идти не вбок, а подниматься. И ещё один минус невертикальной конструкции – сажа в большем количестве скапливается именно на горизонтальных участках. Количество поворотов трубы дымохода необходимо минимизировать. Как показывает практика, всегда можно разработать проект с одним, максимум двумя поворотами.

При проектировании дымохода нужно рассчитать все так, чтобы готовая конструкция имела как можно меньше колен, в которых быстро скапливается сажа

Независимо от расположения трубных элементов систем дымоотвода – вертикального, под углом или горизонтального – для их соединения используются переходные колена разных типов. При выборе конкретного образца такого изделия и его установке необходимо обеспечить к нему лёгкий доступ. В коленах сажа скапливается в большом количестве и поэтому их необходимо периодически очищать.

Чтобы дым не попадал в помещение, необходимо обеспечить абсолютную герметичность мест соединения труб. Для безопасной прокладки трубных изделий через деревянный потолок, а также кровлю применяются патрубки. Вставляются они в вырезанные там отверстия. Труба же проводится к патрубку, после чего выводится наружу. Поскольку весит она немало, её крепление выполняют стеновыми кронштейнами с шагом 2 метра. Вывод дымохода через кровлю должен быть обустроен герметичной крышной разделкой, препятствующей попаданию воды от атмосферных осадков внутрь помещений бани. Для защиты от снега и дождя над выходным отверстием системы дымоотвода обычно размещается грибок.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Выбор дымохода

Основным критерием подразделения систем дымоотвода на виды является материал их изготовления. В качестве такового преимущественно применяется:

кирпич;
стальные (металлические) трубы;
трубы керамические.

Допускается использование комбинированного варианта – например, стальная труба проходит внутри кирпичной кладки или керамическая труба обрамляется стальным кожухом. Из-за отсутствия иных материалов, ранее для изготовления дымоходов традиционно применялся кирпич. Однако сегодня широкое распространение получили и стальные системы дымоотвода.

К числу проверенных временем достоинств дымохода из кирпича можно отнести:

он существенно долговечнее и прочнее металлического аналога;
более безопасен в пожарном отношении;
сам по себе кирпич хорошо накапливает тепло, а также характеризуется отличными теплоизолирующим свойствами;
экономичность. Для изготовления дымохода такого типа потребуется только кирпич, песок, цемент и вода:
если в бане печь кирпичная (а это встречается чаще всего), оптимальный вариант – создание системы дымоотвода из того же материала.

Для кирпичной печи имеет смысл соорудить дымоход из того же материала

Из основных недостатков эксперты выделяют:

трудоёмкость возведения кирпичной кладки. При отсутствии навыков создать из этого материала дымоход в бане своими руками не удастся;
из-за того, что внутренняя поверхность кирпичной системы дымоотвода обладает шероховатостью, прохождение дыма затрудняется по причине накопления сажи. Причём не исключено её возгорание. Поэтому кирпичный дымоход требует регулярной очистки;
большой вес конечной конструкции обусловливает необходимость сооружения фундамента.

Металлические дымоходы выполняются из нержавеющей стали. Иные материалы не выдержат воздействие постоянно присутствующей в бане влаги и температурных перепадов. Системы дымоотвода подобного типа обладают следующими достоинствами:

простота монтажа (установки);
сажа в них накапливается в меньшем количестве. Кроме того, подобные конструкции дымоотвода легче чистить;
на отечественном рынке можно найти в продаже уже готовые металлические дымоходы. А их стоимость вполне доступна кошельку нашего среднестатистического соотечественника. Поэтому вопрос, как делается дымоход в бане своими руками, решается достаточно просто.

Наиболее практичным, долговечным и простым в установке будет металлический дымоотвод

Высокая теплопроводность металла – причина основного недостатка созданной из него системы дымоотвода: трубу необходимо обеспечить надёжной теплоизоляцией, особенно в местах её прохода через потолок, стены и кровлю бани

Кроме того, чтобы дым не проникал в баню, особое внимание следует уделить герметичности стыков трубных деталей дымохода

Сегодня очень популярны конструкции металлических дымоходов из сэндвич-труб. Между их внутренним и внешним трубными элементами располагается слой теплоизоляции. При этом первый должен быть стальным, в то время как внешняя труба может быть сделанной из любого металла.

Достоинства кирпичных и стальных дымоходов наиболее глубоко сочетаются в системах дымоотвода из керамических труб. Основные преимущества формулируются так:

простота установки керамической системы дымоотвода. Чётко следуя пунктам инструкции, дымоход для бани своими руками создать может любой человек, имеющий лишь начальные навыки работы с сантехническими инструментами;
так же, как и кирпичу, керамике присуща низкая теплопроводность. То есть, тепло хорошо аккумулируется не в ущерб противопожарной безопасности.

Другой критерий, на основе которого выбирается вид дымохода – его расположение относительно постройки: внутренние полностью проходят внутри помещения, а внешние – труба от печи сразу выходит наружу строения бани и снаружи располагается основная часть дымохода.

Дымоход может быть внутренним или наружным, это зависит от типа печи

В последнем случае значительно упрощается установка, что весьма немаловажно, когда хозяин планирует сделать дымоход в бане своими руками. Однако такое конструктивное решение требует дополнительной теплоизоляции

Иначе в трубе будет скапливаться сажа, и образовываться конденсат. Кроме того, этот вариант повышает расход топлива. Ведь в этом случае дымоход «обогревает атмосферу».

Внутреннее расположение, помимо всего прочего, лишено последнего недостатка. Тепло горячего дыма можно использовать с целью обогрева помещения бани.

Устройство

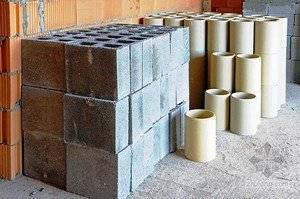

Керамический дымоход, как было уже сказано, это составная конструкция, которая включает:

дымоходный канал из керамики;
слой утеплителя или воздушный зазор;
наружный слой из керамзитобетона.

Столь серьезная конструкция объясняется рядом факторов. Во-первых, керамическая труба, которая формирует дымоходный канал, очень хрупкая и нуждается в поддержке. Во-вторых, она отличается высокой теплопроводностью, из-за чего ей требуется надежная теплоизоляция.

Сама труба выполнена круглого сечения, длиной от 30 см до 1 м. Ее внутренние стенки гладкие, в то время как на внешних допускаются шероховатости и незначительные дефекты, не влияющие на целостность конструкции. Трубы соединяются посредством замка, который являет собой утонение по внешнему диаметру с одного края и расширение внутреннего с другого

Крайне важно, что они состыковались строго по одной центральной оси

Внешняя оболочка делаются из керамзитобетона в форме квадрата с радиальной полостью внутри. Высота блока зависит от производителя, равно как и форма внутренней полости. Также предусмотрено либо прямое соприкосновение раздельных частей блока к трубе, либо наличие места для утеплителя, который соединяется посредством металлических перемычек. Они крепятся к внешней оболочке и создают надежную опору для керамической трубы.

В блоках из керамзитобетона обязательным условием является наличие специального отверстия для закладки арматура, позволяющей обеспечить максимальную прочность и устойчивость всей конструкции, что особенно важно в нижней и верхней части дымохода. Для утепления можно использовать слой базальтовой ваты или же воздушный зазор

Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть

Для утепления можно использовать слой базальтовой ваты или же воздушный зазор. Последний применяется в дымоходах с обратной подачей воздуха в изолированную камеру сгорания или в дымоотводных системах с предельной температурой до +450°С. Если температура превышает этот показатель или необходимо обеспечить лучшую теплоизоляцию, используют базальтовую вату, которая продается в виде плотных прессованных плит, вдоль которых делаются борозды, чтобы их можно было свернуть.

Утеплитель следует плотно заложить между керамической трубой и керамзитобетонным блоком. В итоге получится высокопрочный композитный материал с низкой теплопроводностью и идеально гладкими жароустойчивыми стенками канала.

Расчёт размеров

Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:

Параметр	Значение
Температура продуктов сгорания на выходе из трубы	+1200C
Максимальная скорость перемещения газообразных веществ	От 2 м/с
Высота дымовой трубы	5 м
Вес топлива, сгораемого при одной закладке печи	10 кг/час

Диаметр дымохода определяют по формуле:

В определении диаметра не должно быть ошибок

Vr — это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высота зависит от площади дымовой трубы

Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой — 8 метров.

Толщина — не менее важный показатель. Её стандартное значение — не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.

Материалы и особенности изготовления дымохода для дровяной печи

Выбор материала для дымохода будет зависеть от того, какая печь устанавливается в бане.

Кирпичная печь может быть оснащена дымоходом, также выложенным из кирпича , металлическим или сделанным из асбестоцемента.
Металлический же вариант печи с обустроенной каменкой обычно дополняют таким же дымоходом (реже — из асбестоцемента). Но чаще всего это — металлические трубы с прослойкой утеплителя, так называемые сэндвич-дымоходы.

Металлический банный дымоход

Асбестобетонный вариант дымоходов, особенно для банных печей, нежелателен по самой главной причине — это пористость материала. В связи со структурными особенностями асбестоцемента, конденсат остается на стенках канала на длительное время или даже впитывается в них, что приводит к разрушению материала. Такая труба может лопнуть или же, прогорев, даже взорваться. Чтобы конденсата образовывалось меньше, трубу из асбестоцемента одевают в теплоизоляцию и обкладывают кирпичной кладкой.

Из какого бы материала ни была выполнена труба дымохода, ее части должны быть герметично соединены между собой, а кирпичная кладка не должен иметь щелей. Эти изъяны дают возможность попаданию вовнутрь холодному воздуху, который не только снижает тягу, но и способствуют образованию конденсата.

Диаметр трубы должен быть также рассчитан правильно — если он будет больше необходимого, дым, поднимающийся по нему, будет быстро остывать, что также способствует образованию конденсата.

Стоит особое внимание уделить и выбору толщины дымоотводной трубы бани. Внутренний вариант дымохода должен иметь стенки не менее 12 см, а наружный — 38—40 см толщиной

Это также убережет от быстрого охлаждения, а значит, от конденсации влаги.

Важнейшим фактором для этого отдела печи является идеальная гладкость внутренних стенок трубы. Она обеспечит нужную тягу, а значит, сажа не будет откладываться на стенках в больших количествах. Пористые же поверхности способны скапливать большое количество гари, от которой дымоход придется достаточно часто очищать. Если выстроена кирпичная труба дымохода, то в чердачном помещении ее затирают глиняным раствором и производят ее побелку

Благодаря таким мерам предосторожности, в случае появления трещин в кладке или других дефектов, их можно будет сразу обнаружить, так как черный дым станет просачиваться через трещины затирки, и на побелке его хорошо будет видно. Это — визуальный сигнал о необходимости срочного ремонта

Иногда для банных печей используется комбинированная конструкция дымохода. В этом случае нижняя его часть возводится из кирпича, а верхняя, проходящей через перекрытия и кровлю, изготавливается из современной сэндвич-трубы.

Переход от кирпичного к металлическому дымоходу

Такой вариант позволяет устраивать аккуратные небольшие проходы, которые легче будет оформить жаростойким материалом.

Правила установки звеньев керамического трубопровода

Монтаж керамического трубопровода звеньями используется с целью ускорения его прокладки в траншее. Для этого их предварительно укрупняют посредством сборки в звенья по две-пять штук в каждом. Укладывать секции, состоящие из двух-трех элементов диаметром меньше 250 мм, можно вручную. Для звеньев с большим диаметром применяются стреловые краны. Вместе с тем применяются специальные траверсы, которые при опускании обеспечивают горизонтальное положение звеньев.

В некоторых случаях к керамическим канализационным трубам прикрепляется выполненное из асфальтной мастики коническое кольцо. Его размещают на внутренней стороне раструба и на внешней кромке второго конца изделия. Это делается для ускорения заделки стыков при сборке звеньев или укладке отдельных труб в траншею. Перед их стыковкой асфальтовые кольца покрывают расплавленным горячим битумом или смазывают растворителем (бензином, бензолом) с целью размягчения поверхности кольца из мастики. Это так называемый холодный метод соединения, который осуществляется благодаря наличию конической формы у прилитых асфальтовых колец. После испарения растворителя и затвердевания размягченной мастики получается прочное и герметичное соединение в трубопроводе.

Виды дымоходов для бани

Устройств для вывода дыма, существует пару вариантов. Каждый из которых имеет свои особенности.

Коренной дымоход

Особенность устройства в том, что оно может служить для вывода пара не только банной печи, но и аналоговым агрегатам. Главное, чтобы диаметр дымохода смог справиться с этой задачей. Но, это уже нужно планировать при строительстве банного комплекса.

Дымоотводное изделие

Это второй вид такого устройства, которое устанавливается на самой печи. И выводит вещества сгорания через крышу или стену в помещении. По-другому система называется насадной. И делится на такие подтипы:

Наружный дымоход. Особенность в выведении через стену и закреплении к ней при помощи кронштейнов. Но это не всем нравится, так как теряется много тепла из бани. А это для нее непозволительная роскошь. Достоинство в быстром ремонте такой системы, за счет беспрепятственного проникновения к ней:
Внутренний дымоход. Популярное устройство. Устанавливается вертикально. Дым выпускает через кровлю, но здесь обязательно наличие хорошей гидроизоляции и отсутствие материалов соприкосновения с трубой, которые могут оплавится от высоких температур. Минус в том, что при поломке, его очень сложно отремонтировать.
