Коптильня своими руками

Шахтный вариант

В том случае, если семья проводит на даче много времени имеет смысл остановиться на вертикальной конструкции. Придется выполнить достаточное количество работ, но зато будете иметь стационарную установку.

Шахтную конструкцию можно изготовить из листов стали или кирпича. Дело это трудоемкое, начинать придется с закладки фундамента. Описание процесса изготовления может и не помочь в работе. Недаром говорится, что лучше один раз увидеть, чем сто раз услышать. Если уж точно желаете иметь на своем приусадебном участке капитальную коптильню, рекомендуем найти на просторах всемирной паутине видео и просмотрите его.

Мастера, и профессионалы, и «самоделкины», с удовольствием делятся своими успехами и выкладывают на ютубе интересные ролики с пошаговыми инструкциями.

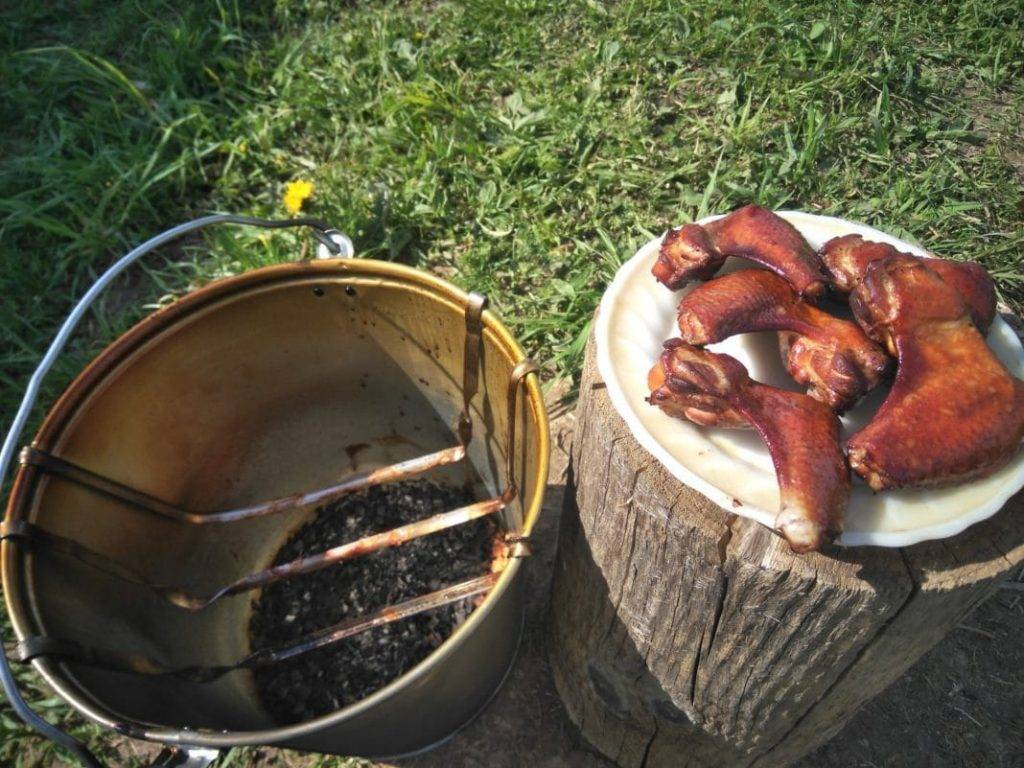

Намного проще изготовить коптильню из ведра или бочки.

Отдельные узлы и модули

Как будет работать коптильня холодного копчения в домашних условиях, зависит от основных компонентов конструкции.

Дымоход

Минимальная длина дымохода – 1,5-2 метра. Оптимальным показателем считается – 3 м. Такой протяженности достаточно для качественного охлаждения. Использование более длинных труб нецелесообразно с финансовой точки зрения, поскольку потребуется больше топлива и времени на копчение. Протяженность дымохода также зависит от диаметра используемых труб. Оптимальный показатель – 20-25 см. Присоединяться труба к камере может в различных местах: внизу, сбоку, сверху. На качестве приготовления это не отобразиться.

Топка

Для изготовления топки вырывается яма, которая заливается бетоном на 10 см. ниже трубы дымохода. На основание укладывается глиняный раствор, на который помещают огнеупорный кирпич. Использовать цементно-песчаную смесь не рекомендуется, поскольку при нагреве целостность топки нарушится

При сооружении топки важно предусмотреть удобную дверцу для загрузки топлива и поджига

Изготовление простого дымогенератора

Для производства дыма своими силами можно соорудить простой дымогенератор. Для сборки необходимо:

  1. Подготовить 4 жестяные банки, медная трубка, хомуты и 2 сгона с гайками.
  2. В одной из банок проделать 3 отверстия: два – под сгон и медную трубку, третье – для поджига.
  3. В первом сгоне вырезается паз. В сгон вставляется медная трубка. Он устанавливается внутри консервной банки.
  4. Второй сгон крепится к первому снаружи.
  5. Внутри над сгоном устанавливается металлическая пластина для предотвращения застревания опилок.
  6. К основе крепятся две жестяные банки. Стыки обматываются нарезанной на части четвертой емкостью и фиксируются хомутами.
  7. Подсоединяется компрессор.

Для введения в эксплуатацию устройства остается поджечь щепу и запустить нагнетатель. Можно усовершенствовать конструкцию, прикрутив к нижней части крышку и зафиксировав стеклянную банку. В нее будет высыпаться зола.

Компрессор

Самодельный компрессор поможет сделать холодное копчение более эффективным, а также сэкономить. Изготовить его можно из компьютерного кулера, форточного вентилятора. Также можно использовать готовые автомобильные и аквариумные компрессоры, усовершенствовав их конструкцию. Экологически чистые, безопасные, вкусные деликатесы, которые можно долго хранить в холодильнике – все это возможно сделать с помощью холодного копчения. Коптилка, собранная своими руками поможет не только сохранить деньги, но и даст уверенность в качестве приготовленных блюд. Простые схемы и чертежи холодных коптилен помогут справиться со сборкой даже неопытному мастеру.

На чем остановить свой выбор?

Чтобы не ошибиться в выборе способа копчения и решить для себя, какого вида сделать коптильню у себя во дворе, в гараже или на даче, необходимо:

  • изучить технологии обоих методов, их достоинства и недостатки;
  • решить, какие качества готового продукта хотелось бы получить;
  • определить, какие технические возможности имеются в доме для того, чтобы смастерить коптильню своими руками;
  • определиться, будет эта коптильня горячего или холодного копчения.

Изучаем особенности процесса копчения

В пищевой промышленности применяют 3 способа копчения:

  • холодный, при котором температура дыма в коптильном шкафу составляет от 20 до 50°С;
  • горячий, при котором температура поддерживается на уровне 80-120°С;
  • полугорячий, происходящий при температуре 60-70ºС.

В домашних условиях чаще используют первый или второй способы. При холодном способе копчения температуру стараются держать не выше 20°С, а при горячем, наоборот, ее поднимают до максимально возможного значения.

Особенности холодного копчения

Технология копчения этим способом такова:

  1. Рыбу или мясо засыпают крупной солью и оставляют для просаливания на 3-5 дней, сало лучше оставить на 10 дней. Этот этап необходим для уничтожения микроорганизмов, т. к. продукты не будут подвергаться температурной обработке.
  2. По окончании засолки продукт необходимо тщательно отмыть от соли. Для этого его помещают в емкость с чистой водой на 4-10 часов и периодически промывают под проточной ходой до исчезновения привкуса соли.
  3. Продукт насухо вытирают чистой тканью и 24 часа вялят, для чего подвешивают его в прохладном помещении с хорошим кондиционированием.
  4. Перед началом копчения продукт следует хорошо охладить в холодильнике. Лосось можно заморозить.
  5. Затем продукт помещают в коптильню и обрабатывают холодным дымом от 10 часов до нескольких суток (чем крупнее продукт, тем дольше длится копчение).

Процесс копчения холодным способом трудоемкий и продолжительный, что можно отнести к недостаткам этого метода приготовления копченостей, которые к тому же теряют в процессе приготовления массу и влагу и становятся чересчур сухими. Однако преимуществ у этого способа тоже немало. К ним относят:

  • повышенные вкусовые качества: во время копчения продукт приобретает насыщенный и ароматный вкус;
  • привлекательный внешний вид за счет образующейся на поверхности коричневой корочки;
  • плотную структуру, благодаря которой продукт не разваливается на куски в процессе нарезки;
  • из-за отсутствия высокотемпературного воздействия продукт сохраняет большее количество полезных веществ;
  • при условии правильного хранения срок годности копченостей может достигать 3 лет.

Особенности и преимущества горячего копчения

Процесс горячего копчения занимает намного меньше времени, вследствие чего рестораторы, владельцы пивных баров и пунктов быстрого питания отдают предпочтение этому способу. К другим его достоинствам можно отнести:

  • отсутствие необходимости в сложных подготовительных мероприятиях;
  • сохранение влаги, благодаря которой продукт остается сочным и приобретает более нежный вкус.

Важным технологическим условием при горячем копчении является поддержание высокой температуры внутри коптильной камеры не за счет открытого огня, а за счет обильного выделения густого дыма. В коптильнях промышленного производства этот процесс автоматизирован. Но в домашних коптильнях, сделанных своими руками из подручных средств, поддержание нужной температуры в течение нескольких часов может создавать трудности.

Коптильня из газового баллона: пошаговая инструкция

Наверняка у запасливого хозяина найдется в закромах старый газовый баллон из-под кислорода, углекислого газа или пропана. Владея навыками работы с металлом, можно соорудить экономичный вариант коптильни холодного копчения из газового баллона.

Универсальная конструкция из газовых баллонов

Понадобятся 2 газовых баллона — один побольше, другой меньших размеров, стальные трубы диаметром 80-100 мм, ручки для крышек, решетки, можно от барбекю. Для работы нужен инструмент: сварочный аппарат, приспособление для резки металла. Предварительно оборудуют место под коптильню и сваривают несущий каркас.

Кислородные или углекислотные емкости не представляют опасности. Достаточно стравить остатки газа. Баллон от пропана нужно подготовить: после освобождения от взрывоопасного вещества раскрутить вентиль и заполнить водой. Если металлическая колба старая, вентиль можно аккуратно спилить ножовкой. Чтобы избежать искр, поливают место реза водой.

Порядок проведения работ по изготовлению коптильни:

  1. Заполнить емкости водой, дать постоять 1-2 дня. Раствор слить
  2. Вырезать в торцах 2 баллонов отверстия для дымовой трубы.

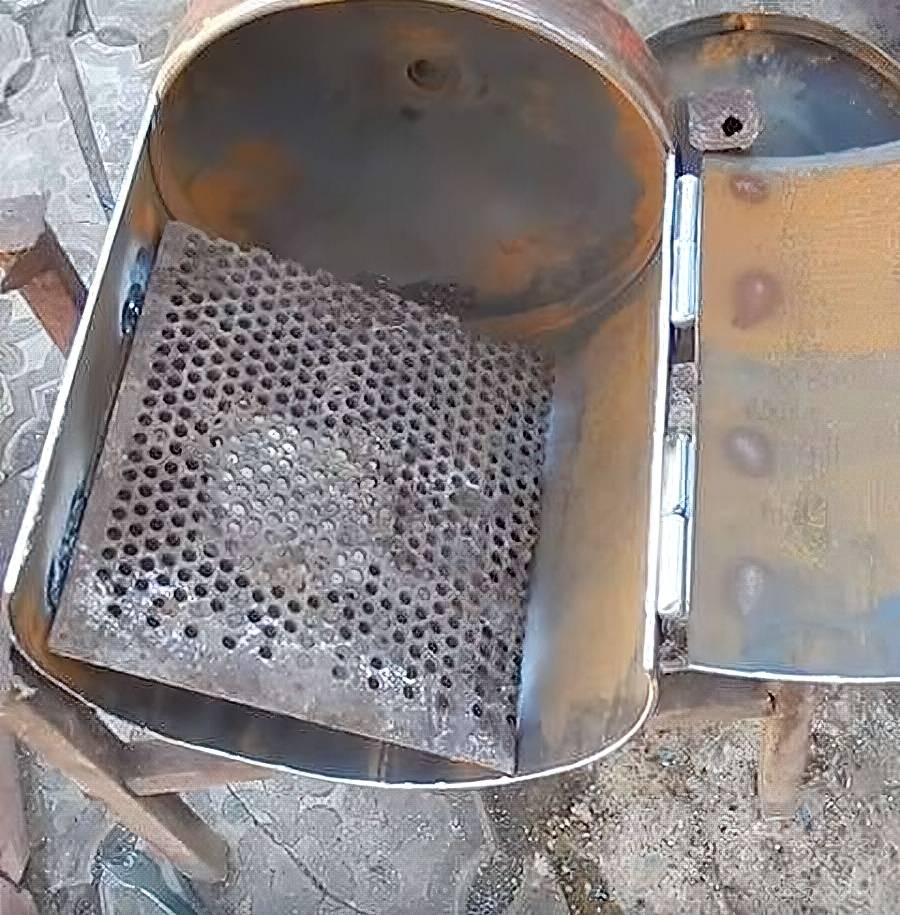

  3. В емкости, предназначенной для сжигания опилок, пропилить отверстие под заслонку (произвольной формы). В баллоне для копчения вырезать отверстие под вытяжную трубу.

Проделать в корпусе несколько распилов под крышку, приварить петли и потом уже отрезать ее до конца. Установить ручки.

Изготовить таким же способом крышку второго баллона.

Вварить соединительную и вытяжную трубу. Установить заслонки.

Внутри коптильной камеры закрепить опоры для решеток.
Оборудовать коптильню термометром, окрасить конструкцию в любой цвет по желанию.

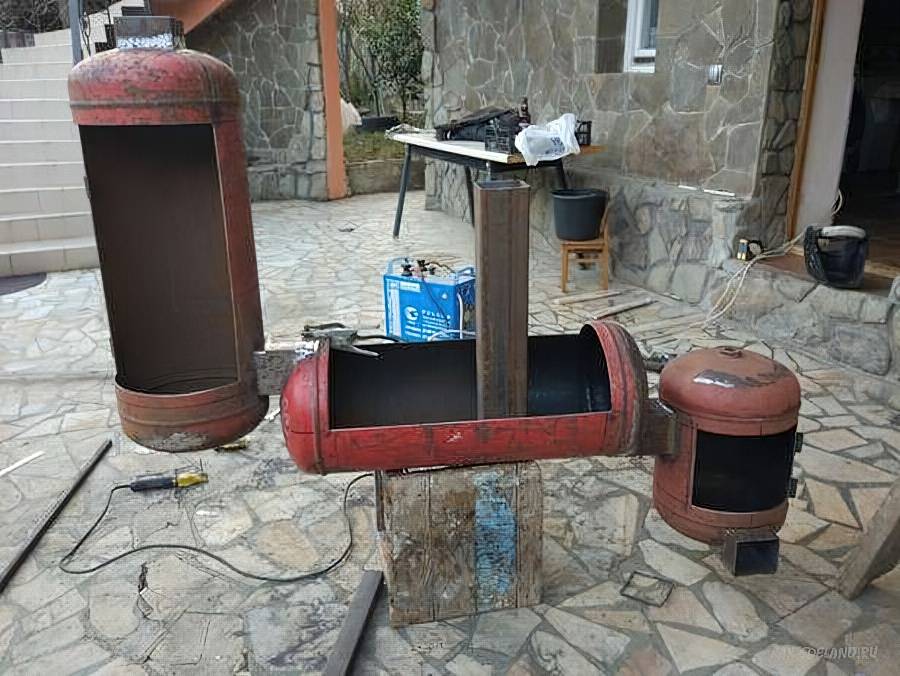

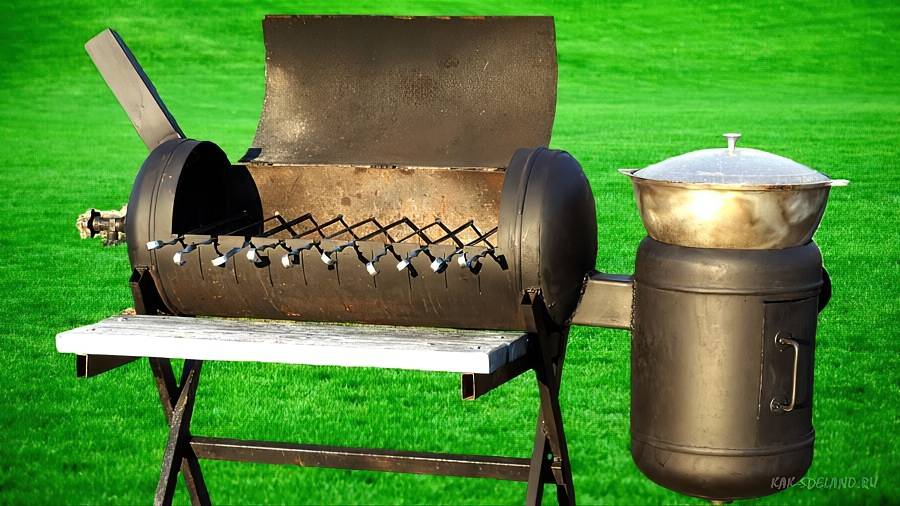

Изготовление коптильни из газовых баллонов

Такая коптильня универсальна. При некоторых доработках ее можно использовать как барбекю или мангал.

Мастерим коптильню горячего копчения

В агрегатах горячего копчения температура может достигать 100°С, поэтому конструкция имеет технические отличия от предыдущего варианта:

Чтобы добиться высокой температуры, топка должна располагаться непосредственно под коптильней.
Сама камера должна иметь строгую геометрическую форму, что обеспечит ее равномерный прогрев и не допустит утечки дыма.
Обязательным компонентом устройства является поддон для сбора жира. При высокой температуре копчения выделяется много жира, который, капая на открытый огонь, станет причиной образования едкого неприятного запаха

Кроме этого, поддон должен быть съемным, чтобы его можно было легко чистить (это особенно важно при копчении жирных сортов рыбы).
Внутри камеры устанавливают несколько решеток на разных уровнях. Можно использовать решетки для барбекю

Эти приспособления также должны быть съемными.

Пошаговая инструкция

Для изготовления коптильни в домашних условиях из новых материалов потребуются:

  • 2 листа нержавеющей стали толщиной 2 мм размерами 610 на 1565 мм;
  • несколько прутьев тонкой арматуры.

Для работы понадобятся такие инструменты, как:

  • пила-болгарка;
  • сварочный аппарат;
  • столярный угол.

Производство коптильни своими руками включает следующие шаги:

  1. Первый лист при помощи болгарки следует разрезать на 4 равные части (это будущие стенки агрегата).
  2. Сделать короб, сварив заготовки под углом 90°.
  3. Из второго листа необходимо вырезать по размеру дно камеры и приварить его к стенкам.
  4. Для изготовления крышки необходимо из оставшегося листа металла вырезать саму крышку (по размеру она должна быть чуть больше корпуса) и 4 узкие полоски, которые с 4 сторон под углом 90° необходимо приварить к плоскости крышки.
  5. Из арматуры следует нарезать прутья по размеру короба и приварить их изнутри в несколько рядов. На них позже будут размещаться съемные решетки с продуктами. Приспособить коптильню для сала или рыбы можно, приварив дополнительно несколько крюков к крышке (изнутри).

Универсальная коптильная камера из вагонки

Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.

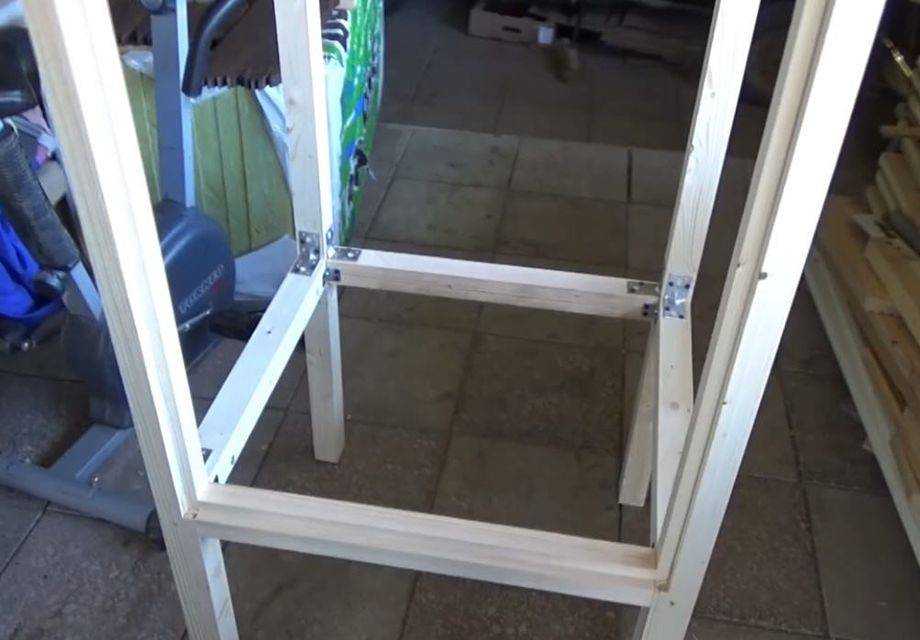

Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.

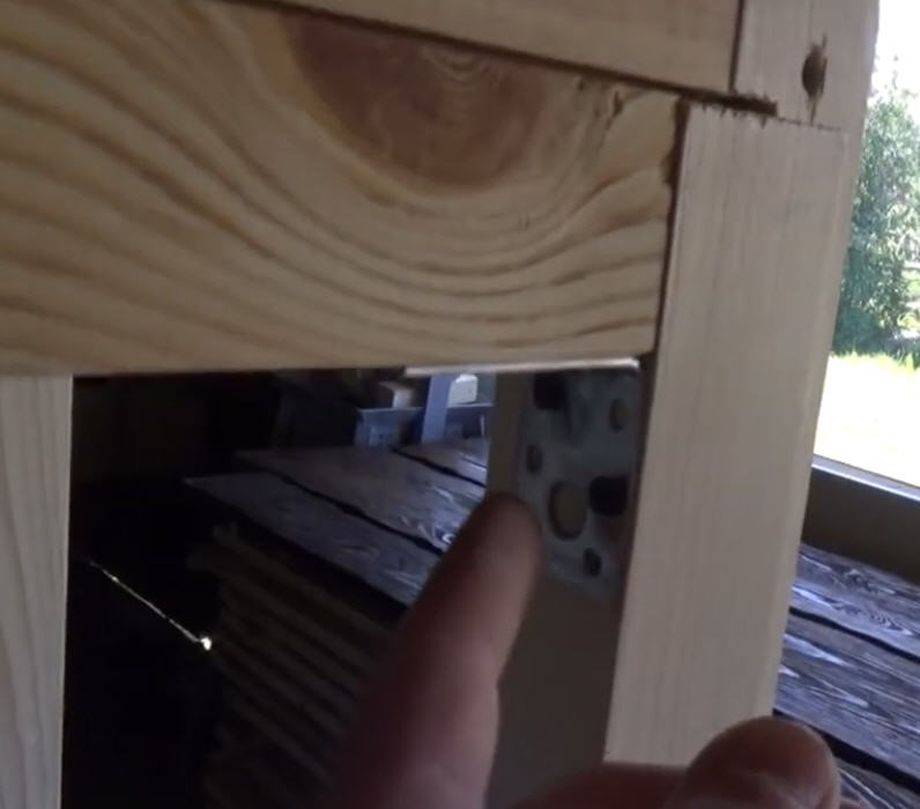

Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.

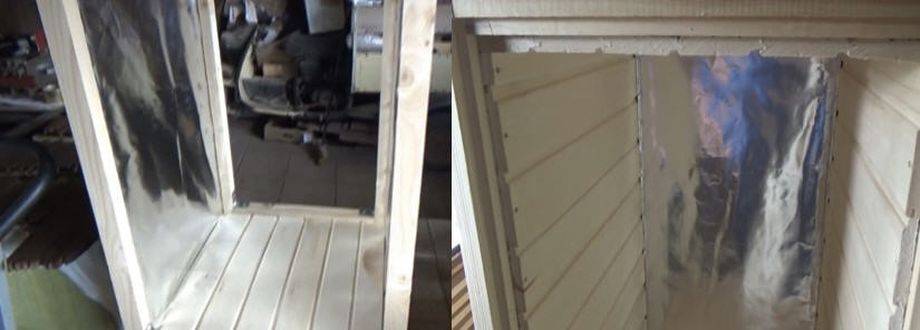

Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.

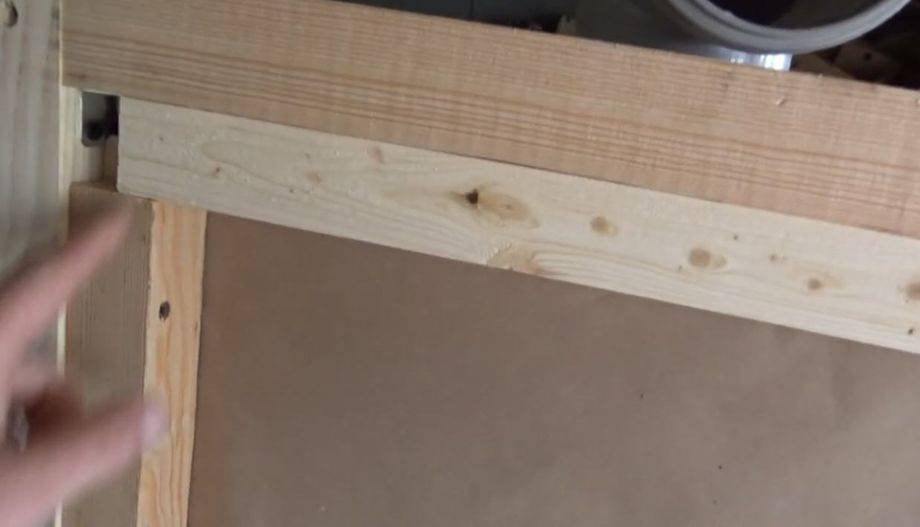

Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.

Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.

В качестве ручек можно использовать оконную фурнитуру.

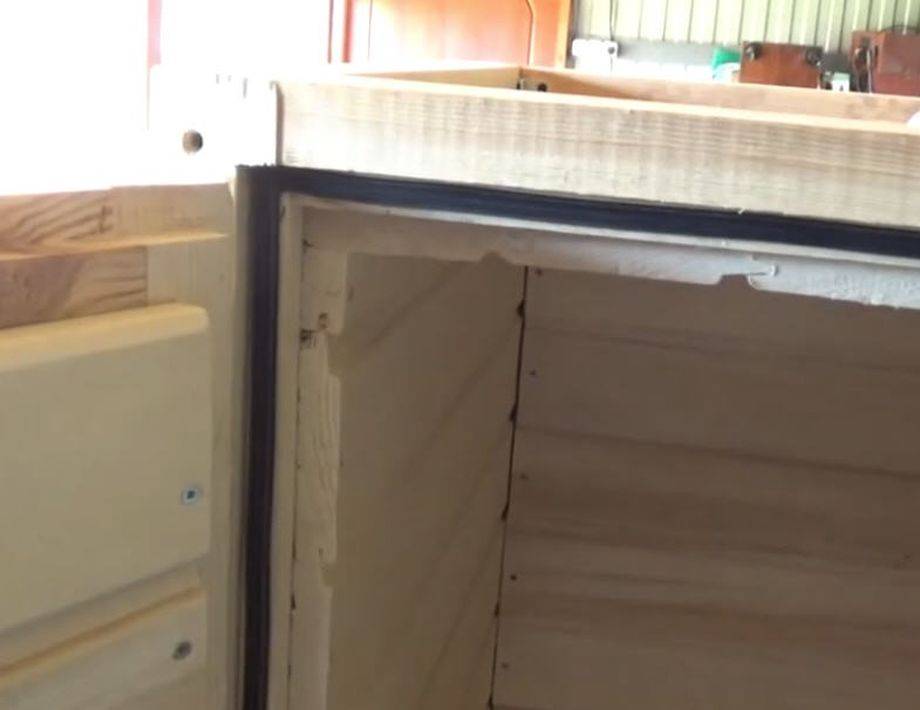

Проём дверки герметизируем резиновым уплотнителем.

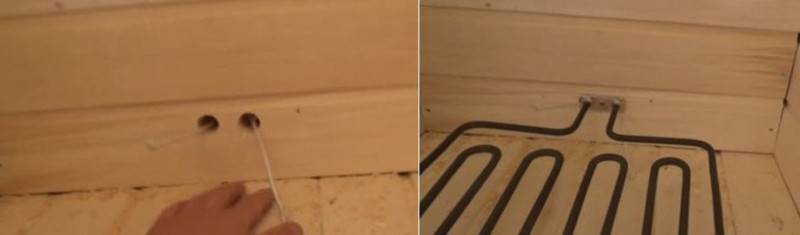

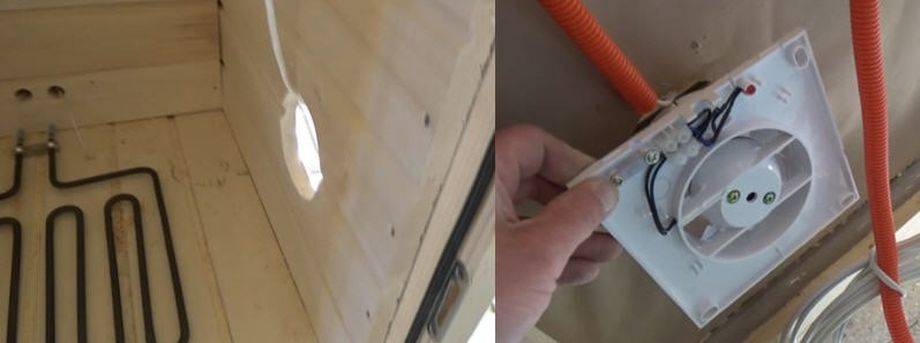

Внизу шкафа сверлим два отверстия для подключения тэна.

В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.

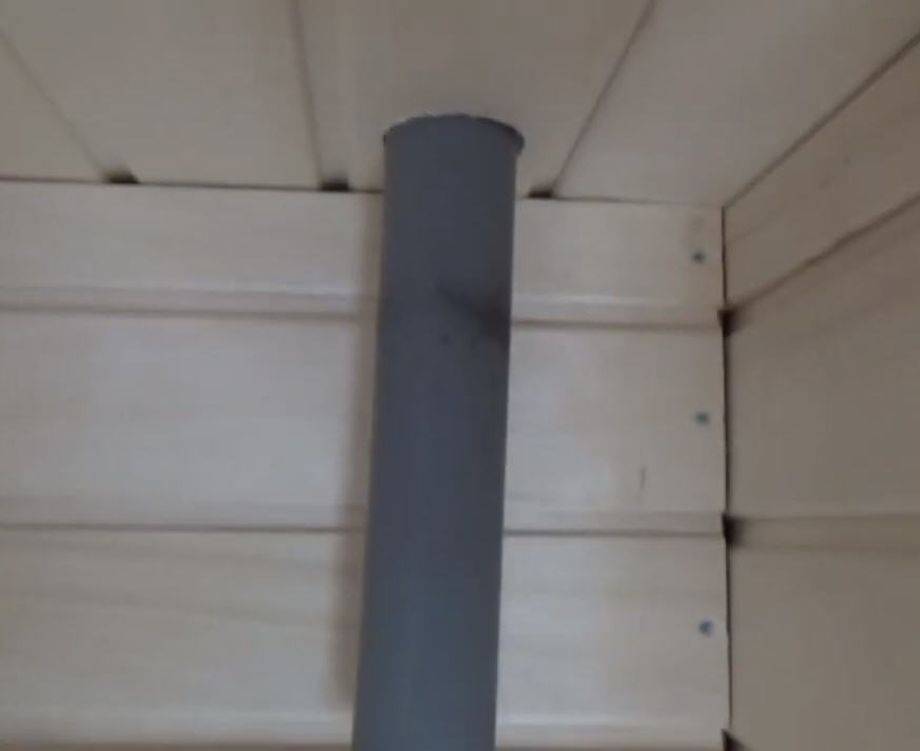

Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.

Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.

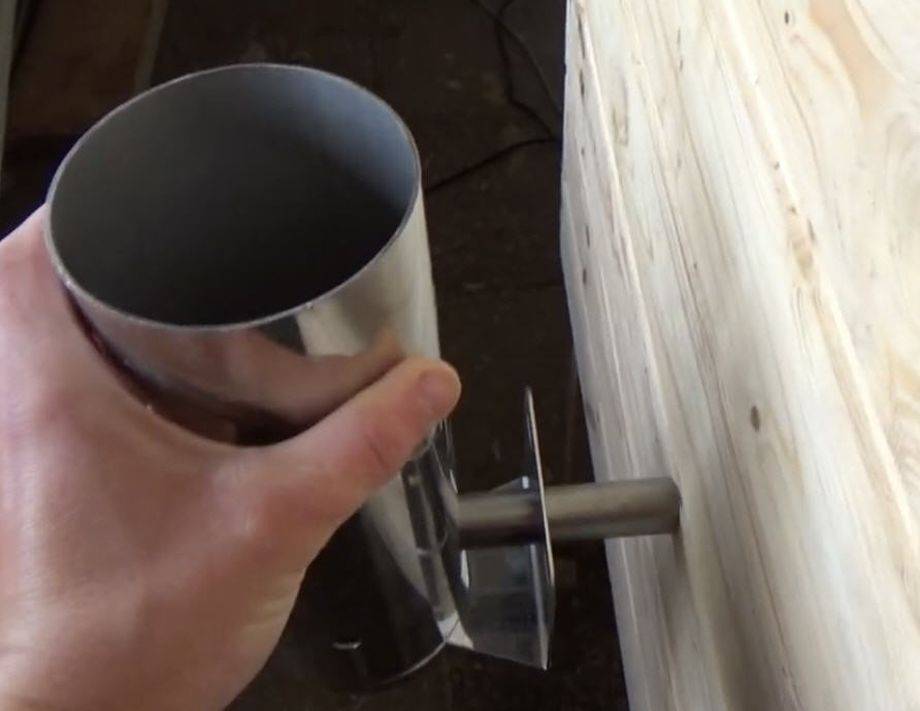

На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.

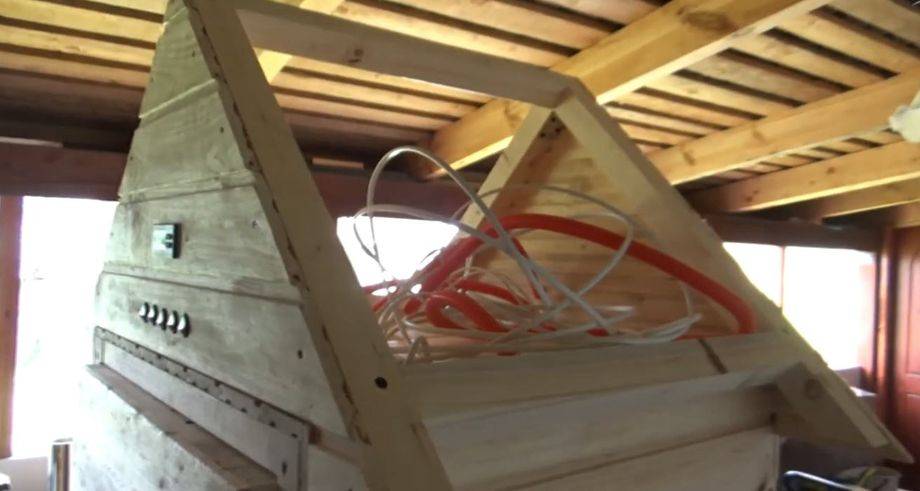

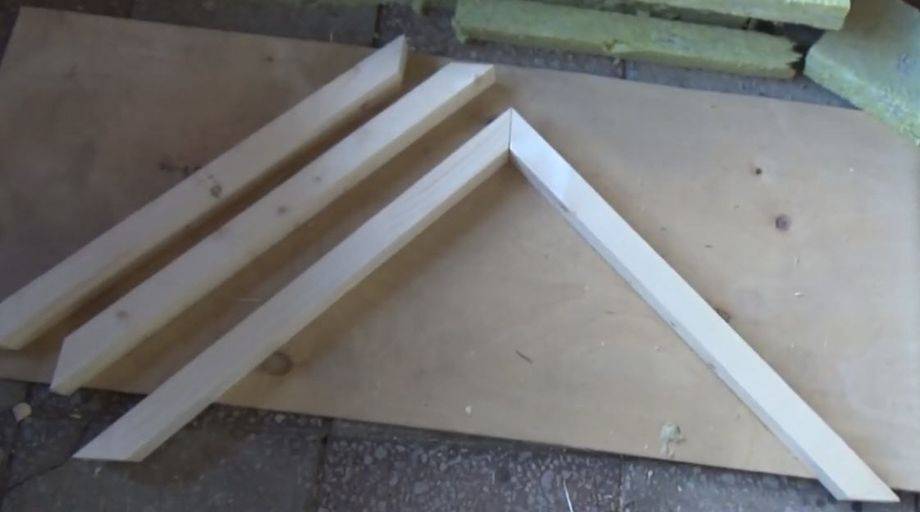

Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.

Из брусков-заготовок собираем крышу

Собираем крышу на уголки и зашиваем фронтоны вагонкой.

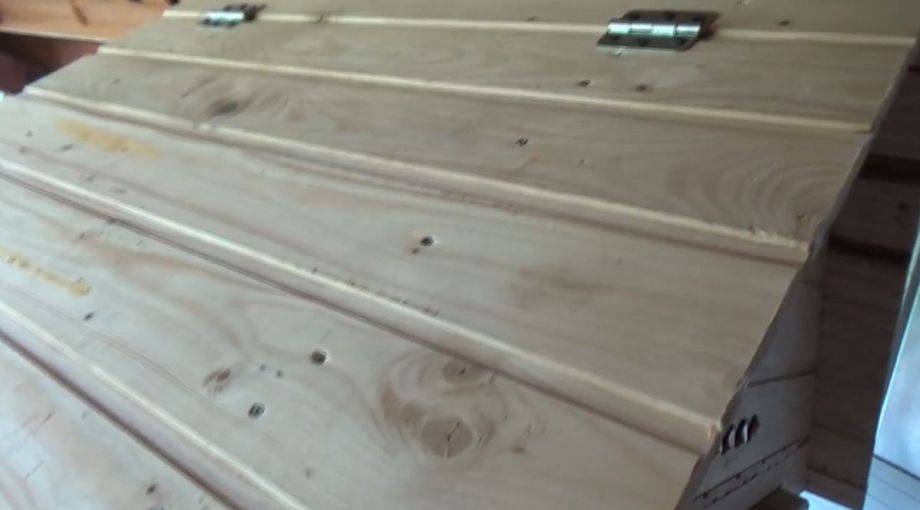

Сверху также бьём вагонку, одну сторону можно сделать открывающейся.

Результат:

Готовая коптильня из вагонки

Подготовка продуктов к копчению

Поскольку холодное копчение производится при низкой температуре дыма (20…30 градусов Цельсия), тепловой обработки продукта не происходит. Поэтому для предотвращения развития вредоносных микроорганизмов рекомендуют:

  • разделывать продукты или фасовать их максимально близкими по размерам и весу порциями;
  • использовать сырье с высоким содержанием жира – лососевые породы рыбы, сало, грудинку, жирную свинину и птицу, колбасы с салом;
  • предварительно выдерживать разделанные продукты в соли и/или варить (тушить, жарить);
  • после начальной обработки подсушивать мякоть в сушильной камере или на открытом воздухе (в качестве сушильной камеры может использоваться коптильная без подачи дыма, но с постоянной принудительной вентиляцией).

Ниже представлена стандартная схема для промышленного копчения рыбы.

Для домашних условий можно не придерживаться технологического процесса так строго, соблюсти только основные условия:

  • подготовленный продукт натирается или пересыпается солью из расчета 15…40 г на килограмм сырья (количество зависит от технологии копчения, типа продукта и требуемого срока хранения) и выдерживается в собственном соку не менее 5 суток. Для замороженного сырья срок просолки увеличивается на 20…100%. Возможна добавка селитры (25 г/1 кг соли);
  • в рецептах с высоким содержанием соли требуется вымачивание 1…4 суток, для малосоленых вариантов достаточно промывки;
  • просушка (вяление) в хорошо проветриваемом помещении с температурой 18…20 градусов Цельсия до полного прекращения стока сока.

При копчении важно учитывать породу древесины, из которой изготавливается щепа

Важно: вне зависимости от породы древесины, дым должен быть светлым. Чем темнее дым, тем больше вероятность получить «черные» копчености.

Особенности подготовки разных продуктов

  • Сало для копчения выбирают нежное, с тонкой шкуркой или без шкурки. С соленого предварительно соскребают соль, промывают в чуть теплой воде.
  • Птицу, кролика коптят с разрезанием тушки вдоль позвоночника. Предварительный засол проводят в маринаде с добавлением пряностей согласно рецепту.
  • Некрупную дичь (водоплавающую, боровую) можно коптить только при условии сохранении целостности кожи и правильного ощипывания (свежевания). Довести продукт «до готовности» помогает выдержка в прохладном сухом помещении после копчения 8…12 суток. В этом случае дичь хранится до полугода.
  • Крупные куски сала, мяса, рыбы, колбасы желательно перед копчением увязывать шпагатом, рыбу коптят с распорками в брюхе.

Советы и полезное видео

Кулинары, которые давно готовят таким образом, советуют делать следующее:

  1. Для розжига пользуются стружками веток. Подойдут обрезки древесины. Приятно пахнет яблоня, груша, вишня.
  2. Поленья нужны для получения углей. Только после этого загружайте поддон со щепками.
  3. При приготовлении перекрывайте дымоход, чтобы температура и дым не уходил. Только в этом случае стружки будут тлеть, а не гореть.
  4. Не передерживайте продукты в камере. Избыток дымного запаха перебивает собственный вкус еды, что портит гастрономические качества блюда.
  5. Если требуется ускорить процесс приготовления, скажем, сала, его необходимо предварительно проварить в подсоленной воде.

Профессионалы готовы предоставить бесплатный мастер-класс по изготовлению коптильни. Достаточно просмотреть видеозапись. Здесь мастера поделятся секретами и особенностями. А значит, вы не допустите ошибки, и все сделаете правильно.

Заключение

Коптильня своими руками, данной конструкции может быть изготовлена любым человеком с минимальным набором инструментов и первоначальными элементарными столярными и слесарными навыками, полученными на уроках трудового обучения советской системы народного образования. В нашем случае, единственный элемент, который пришлось заказывать на стороне это нарезание резьбы на сопряжении гильзы и зольника, которая выполнялась на токарном станке специалистом. И то, можно было вполне обойтись безрезьбовым соединением внатяг. Просто в нашем случае, практически готовый узел отыскался в сарайном хламе. Все остальное собрано буквально на коленке из общедоступных и недорогих материалов, с помощью простейших инструментов, самыми технологичными из которых были лерки и метчики для нарезания резьбы на сгонах труб и в отверстиях зольника. При проектировании и изготовлении системы мы исходили из трех основополагающих принципов: простота, функциональность, практичность. Сделайте ревизию в гараже, сарае, на чердаке и даче. Вполне возможно, что 85 % коптильни у вас уже есть. Дело за малым — собрать все воедино и начать ее эксплуатацию, получая качественный натуральный продукт.
