Что такое телескопическая коробка межкомнатной двери?

Из чего состоит телескопическая коробка

Система расширительной дверной коробки включает в комплект планки, которые скрепляются между собой по аналогии с ламинатом. Если помещение имеет неровные стены, для установки стандартной конструкции используются вставки и доборы. Такие меры также помогают подогнать дверь под размер проема. Их не всегда удается замаскировать наличником, что негативно сказывается на внешнем виде.

Во избежание таких сложностей в ходе установочных работ, производителями выпускается коробка телескоп. Благодаря специфической крепежной системе, они смотрятся целостно. Во время установки наличников не используются гвозди, что позволяет сохранить целостность изделия.

Преимущества и недостатки

Сразу стоит отметить, что минусов у этих дверных конструкций просто нет, т. к. их основное назначение – устранение имеющихся недостатков дверного проема. Зато положительных качеств немало:

1. Привлекательный внешний вид. Цельная конструкция не нуждается в дополнительной маскировке шляпок гвоздей.
2. Прочность конструкции и, соответственно, длительная эксплуатация телескопической коробки.
3. Надежность дверной коробки.
4. Простота монтажа. Со сборкой двери справится даже непрофессионал.
5. Отличное перекрытие зазоров между рамой и стеной.
6. Возможность использования при погрешностях габаритов дверного проема или в домах старой постройки.

Благодаря положительным характеристикам конструкции спрос на телескопические коробки значительно увеличился за последние годы.

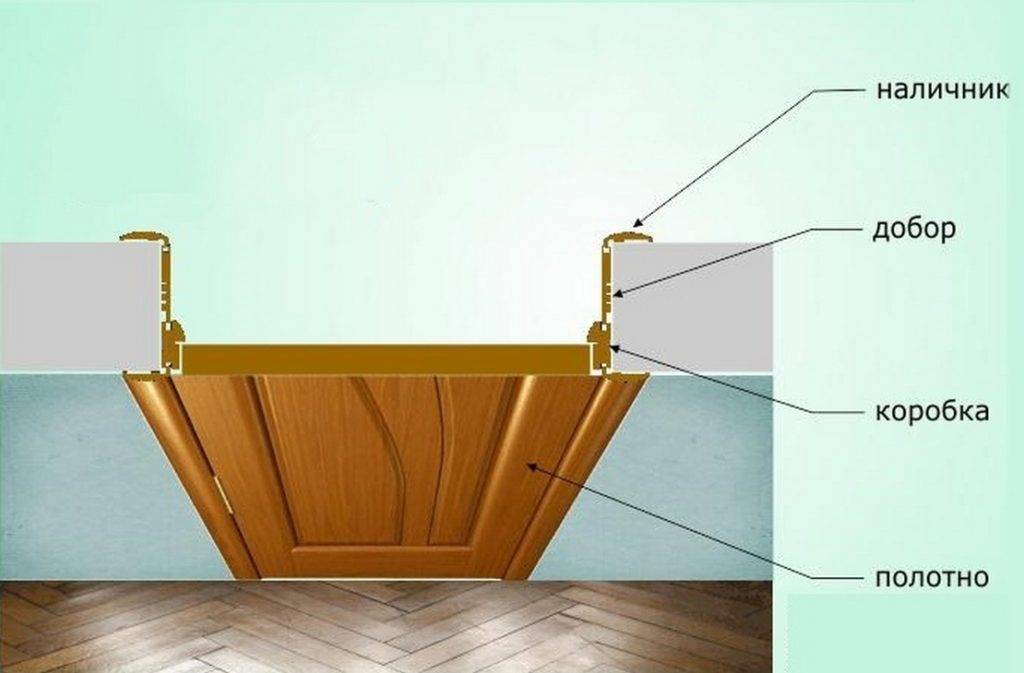

Устройство телескопической коробки

Это интересно: Светлый пол темные двери в интерьере

Материалы и фурнитура

Для производства дверной коробки телескопа используются стандартные материалы. К их числу относятся:

Изделия, изготовленные из натурального дерева, могут иметь ламинированное, алюминиевое или пластиковое покрытие, а также отделку экошпоном.

Материал наличников подбирается исходя из дверного полотна. При наличии ламинированной двери компенсационная конструкция производится из аналогичного материала. Можно приобрести евроблок, подходящий под конкретный стиль интерьера.

Если наличники приобретаются позже дверного проема, стоит найти оптимальный по цвету вариант. При желании можно выбрать контрастную цветовую гамму.

В комплекте с коробкой идет набор фурнитуры, который состоит из дверного доводчика с монтажной пластиной, замка и петель, выполненных из качественного сплава.

Обсадная коробка для деревянного дома

Дома, сделанные из натурального дерева, имеют свойства «дышать» или «гулять». Проявляется это при усыхании древесины и просадке самого дома. Чтобы дверной проем не повело вместе с домом, а жесткая дверная конструкция не мешала «гулять» стене, в месте проема ставят обсадную коробку (окосячку). Есть три основных способа ее установки.

Отличаются они различным местом расположения шипа:

• В шип монолит. Когда полотна коробки имеют монолитную Т-образную форму с шипом по середине, а паз для него делается в проеме стены.
• В колоду. Полотна коробки имеют монолитную П-образную форму с пазом в середине, а шип делается на проеме стены.

С помощью скользящего закладного бруска. Это самый простой способ. Его следует рассмотреть более детально.

Для работы понадобится следующий инструментарий:

• доска пятидесятка;
• саморезы.
• герметик;
• рулетка;
• уровень;
• строительный степлер;
• шуруповерт;
• бензопила;
• брусок 50/50 мм;

• Бензопилой выпиливают дверной проем нужных размеров. По середине его вертикальных сторон выбирают паз под брусок. Той же бензопилой отрезают брусок меньше длины паза на 50 мм. Можно использовать не цельный брусок, а собрать его из кусков. Забивают его в паз, чтобы он входил свободно, но не болтался. Крепить его не нужно, он скользящий.
• Доска должна быть нужной ширины. Отрезают ее по длине на 50 мм меньше высоты дверного проема. В верхней части вырезают четверть шириной 50 мм и глубиной 20 мм для горизонтальной части. По бокам проема пристреливают степлером полоски из джута, оставляя брус свободным, чтобы не накрутился на саморезы. Вставляют доски в проем и выравнивают по уровню. Прикручивают саморезами 65-75 мм длины насквозь к бруску, утапливая в полотне, при этом следят, чтобы не прошить брусок насквозь. Места крепления шпаклюют.

Вырезают по длине горизонтальную доску. В верху, на четверть, наносят герметик и вбивают ее на место. Скрепляют коробку между собой саморезами с тыльной стороны горизонтальной доски. Расстояние, оставшееся свободным над ней, ни в коем случае не запенивают, а заполняют паклей.

Сборка без порога: дверные коробки для межкомнатных дверей

Эту сборку, конечно, делать проще. В качестве исходных материалов используется профилированный брус из натуральной древесины. Если двери из МДФ, монтаж будет тем же. Сначала элементы дверей заносятся в помещение. Только е ставьте их возле отопительных приборов, сушить-то их не нужно. А нужно, чтобы древесина естественно приобрела равновесную влажность, и ее линейные размеры стабилизировались. Значит, новая конструкция должна «привыкнуть» к помещению.

Коробки без порогов широко используются для помещений, в которых предполагается цельное напольное покрытие

Что делать дальше:

• Нужно проверить ширину и высоту проемов, убедиться в том, что коробка войдет в проем с трехсантиметровым зазором;
• Далее проверяется горизонтальность пола по углам проема, сделать это можно лазерным уровнем или гидроуровнем;
• Заготовки короба нужно заторцевать на циркулярной пиле (той самой, что с поворотной платформой), если резать обычной ножовкой, есть риск отслоения шпона;
• После этого делается разметка верхней части дверной коробки – сверху на дверное полотно следует поставить брусок, сделать метки с зазором в 2 мм;
• Метки делаются карандашом, а отрезать заготовку можно потом, ведь сначала на коробку устанавливаются петли;
• Затем полотно поставьте набок в вертикальном направлении, его можно просто упереть в стены;
• Чтобы не повредились углы полотна, можно подложить мягкую тряпочку или кусочек мягкой бумаги;
• Отметьте место, где должны быть петли;
• Ставятся они обычно на 200 мм ниже и выше дверного полотна, к двум меткам, верхней и нижней приставляются петли;
• Затем нужно установить, где крепить петли на дверной коробке;
• Доски дверной коробки обрезаются на станке по меткам.

Далее запиливаются две боковые и одна поперечная заготовки, делается это, как говорилось ранее, под углом в 45 градусов. Устанавливаются петли, которые висеть должны логотипом производителя вверх. Перед тем, как закрепить петли, в коробке, в местах крепления просверливаются отверстия с меньшим, чем диаметр саморезов, диаметром. Это позволит избежать растрескивания коробки.

Все элементы коробки собираются вместе. Собираем так, чтобы точно совмещались детали, нельзя допустить взаимного смещения. Во время сборки деталей прижимать их нужно с усилием. Когда коробка собрана, ее нужно укрепить в дверном проеме.

Что такое телескопическая коробка межкомнатной двери

Телескопическая дверная коробка имеет несколько названий: расширительная, евроблок, компенсационная. Отличается от стандартной конструкции наличием пазов. Они оптимизируют монтажный процесс и облегчают крепеж наличников, при котором не применяются гвозди.

Из чего состоит телескопическая коробка

Система расширительной дверной коробки включает в комплект планки, которые скрепляются между собой по аналогии с ламинатом. Если помещение имеет неровные стены, для установки стандартной конструкции используются вставки и доборы. Такие меры также помогают подогнать дверь под размер проема. Их не всегда удается замаскировать наличником, что негативно сказывается на внешнем виде.

Во избежание таких сложностей в ходе установочных работ, производителями выпускается коробка телескоп. Благодаря специфической крепежной системе, они смотрятся целостно. Во время установки наличников не используются гвозди, что позволяет сохранить целостность изделия.

Телескопическая и простая дверная коробка: отличия

Дверные наличники бывают обычными (стандартными) и телескопическими. Они отличаются по ряду существенных особенностей:

1. Телескопическая система оснащена пазом для скольжения наличников и доборов. За счет этой особенности, установка возможна даже при неровных поверхностях. Обычная коробка не имеет паза, поэтому при осуществлении монтажа добор крепится встык, а наличник накладывается сверху. При таких условиях гарантией безупречной установки могут служить абсолютно ровные стены.
2. Наличие уплотнителя позволяет эксплуатировать евроблок совершенно бесшумно. Стандартная комплектация зачастую издает характерные звуки при эксплуатации.
3. Компенсационный короб можно подогнать под любой размер проема без дополнительного использования доборов. В остальных случаях малейшее отклонение от стандартных параметров требует применения дополнительных элементов.
4. При сборке обычной дверной конструкции первоначально устанавливается коробка, затем доборы, а в завершение — наличники. При использовании телескопической конструкции сборка выполняется комплексно, а затем укомплектованное изделие одевается на проем.

Материалы и фурнитура

Для производства дверной коробки телескопа используются стандартные материалы. К их числу относятся:

• ДСП;
• МДФ;
• массив дерева.

Изделия, изготовленные из натурального дерева, могут иметь ламинированное, алюминиевое или пластиковое покрытие, а также отделку экошпоном.

Материал наличников подбирается исходя из дверного полотна. При наличии ламинированной двери компенсационная конструкция производится из аналогичного материала. Можно приобрести евроблок, подходящий под конкретный стиль интерьера.

Если наличники приобретаются позже дверного проема, стоит найти оптимальный по цвету вариант. При желании можно выбрать контрастную цветовую гамму.

Преимущества телескопической конструкции

Телескопическая коробка межкомнатной двери имеет ряд плюсов перед стандартными изделиями:

Длительная и безопасная эксплуатация дверных проемов без зазоров между поверхностью стены и наличником.
Высокая скорость установки, возможность монтажа без необходимости дополнительной отделки проемов и привлечения посторонней силы.
Даже при видимых неровностях и дефектах на стене телескопический дверной проем смотрится привлекательно, скрывая недостатки.
Поскольку в процессе не используются гвозди, их не нужно маскировать.
Установка возможна в проемы различной толщины, что подходит для жильцов домов старой постройки.
Выдвижная технология позволяет легко демонтировать систему, что важно при проведении косметического ремонта в помещении.

Оценив преимущества и разобравшись с тем, что такое телескопическая коробка межкомнатных дверей, можно говорить об отсутствии конструктивных ограничений. Ее применяют при установке любого типа дверей в любое помещение: распашной — в ванную, раздвижной — в зал, «гармошки» — на кухню.

Специальные планки и пазы позволяют монтировать расширительный евроблок в помещениях даже при кривых стенах, выравнивая и расширяя проем. Плотное прилегание элементов к поверхности избавит от зазоров, которые смотрятся не эстетично.

Материалы и фурнитура

Для производства дверной коробки телескопа используются стандартные материалы. К их числу относятся:

• ДСП;
• МДФ;
• массив дерева.

Изделия, изготовленные из натурального дерева, могут иметь ламинированное, алюминиевое или пластиковое покрытие, а также отделку экошпоном.

Материал наличников подбирается исходя из дверного полотна. При наличии ламинированной двери компенсационная конструкция производится из аналогичного материала. Можно приобрести евроблок, подходящий под конкретный стиль интерьера.

Если наличники приобретаются позже дверного проема, стоит найти оптимальный по цвету вариант. При желании можно выбрать контрастную цветовую гамму.

Виды коробок

Различаются виды дверных коробок по конструкции, материалу и другим параметрам. Лудка, состоящая из трёх или четырёх элементов, имеет следующие способы соединения стоек с поперечиной:

Шиповое. Стыковка бруса дверной коробки происходит замком «шип-паз». Метод сложный, но надёжный.

Багетное. Края бруса подрезают под углом 45º. Соединение элементов выполняется метизами.

Прямой угол. Перед стыковкой под углом 90о на конце бруса вырезаются пазы, удалением части четверти.

Устройство лудок различается по типу крепления доборов и наличников:

Простая идёт без пазов. Доборы и наличники фиксируются клеем, гвоздями или саморезами.

Телескопическая коробка для двери оснащена специальными пазами, в которые крепятся доборы и наличники.

Моноблок. Инновационная конструкция. Коробка и наличники представляют с собой одно целое.

Достоинство телескопической коробки моноблок заключается в полной комплектации. Отдельно не придётся покупать доборы и наличники.

По конструкции лудка бывает трёх типов:

• Охватывающая. Конструкция состоит из рамы, доборов и наличников. Поставляется дверная коробка с уплотнителем. В дешёвых вариантах могут отсутствовать доборы. Планки придётся покупать отдельно.
• Торцевая. Лудка предназначена для монтажа на специальный металлический каркас. Используется при обустройстве проёмов тонких стен из гипсокартона.
• Угловая. Лудка считается универсальной. Рама с наличником соединена в единую конструкцию. Во время монтажа требуется установка уплотнителя.

Отдельно стоит рассмотреть скрытую коробку двери, полностью спрятанную вместе с петлями в стене во время монтажа. Весь блок изготавливается из алюминия и бывает двух типов:

• Готовая коробка. Створка имеет ламинированное, эмалированное или другое покрытие. Допускается монтаж зеркал.
• Лудка под отделку. Полотно покрыто слоем грунтовки. После установки блока оно подвергается дальнейшей отделке обоями, окрашиванием или облицовке другими материалами.

Рукоятки на створке тоже сделаны скрытыми. Обычно – это прорезь на полотне или магнитное приспособление.

Материалы

Различаются лудки по материалу изготовления:

Самые распространённые, недорогие и прочные считаются деревянные дверные коробки. Изделия из необработанного бруса при монтаже пропитывают антисептиком, вскрывают лаком или краской. Для бюджетного варианта коробки используют массив сосны. Технология изготовления из срощенного бруса позволяет избавиться от дефектов древесины. Элементы рамы склеиваются из маленьких заготовок.

Методом прессовки древесных отходов изготавливаются дверные коробки МДФ, ДВП и ХДФ. Рамы покрывают ламинатом, шпоном и другими материалами, защищающими изделие от воздействия влаги, а также придающие ему привлекательность. Отличными характеристиками обладают слоистые композиты. В материале чередуются слои древесных отходов с пластиком.

Специальная алюминиевая коробка для стеклянной двери поставляется с уплотнителем и комплектом уголков. Лудку устанавливают в стеклянных проёмах офисов и других организаций. Фиксация происходит прижимными пластинами на гужонах.

Металлические дверные блоки обычно идут с уплотнителем, наличниками и фурнитурой. Устанавливают изделия на входе в здание или отдельные кабинеты организации.

Телескопическая коробка межкомнатной двери – что это и зачем она нужна

Название «телескопическая» не вполне точно отражает особенности конструкции этого изделия. Оно ничем не напоминает телескопическую антенну или подзорную трубу. Общим у данного типа дверной коробки с этими устройствами является только принцип выдвижения деталей, движущихся по специальным пазам. Телескопическая коробка межкомнатной двери в сборе представляет собой набор планок, крепление которых происходит между собой при помощи пазов, как показано на схеме.

Что это такое, и зачем нужна телескопическая коробка

При установке межкомнатных дверей часто приходится сталкиваться с необходимостью подгонки дверной коробки к проёму, с которым она не совпадает по размерам. В то время, как коробка обладает строгой, геометрически правильной, прямоугольной формой, проём нередко имеет дефекты и искривления. Особенно это характерно для старых домов. Кроме того, может возникнуть необходимость подгонки коробки к ширине стен.

Для выполнения этой операции используют вставки-доборы. Доборами могут служить специальные панели, крепящиеся к коробке саморезами, а иногда в этом качестве используют просто обрезки досок, которые потом маскируют наличниками. Весь процесс подгонки дверной коробки к размерам и особенностям проёма резко упростился с появлением нового типа конструкции – телескопической коробки. Упростилось и крепление наличников.

Соединение деталей, характерное для такой коробки, напоминает крепление элементов ламината. И так же, как детали ламинированного пола, элементы телескопической дверной коробки не нуждаются в клее или гвоздях для фиксации – их крепление осуществляется за счёт вхождения в пазы. Выдвижением фрагментов коробки достигается её подгонка под любую толщину стены. Поэтому ее называют ещё компенсационной или расширительной.

Правильный монтаж

Для правильного закрывания двери стены по обе стороны дверного проёма должны представлять собой одну плоскость, без отклонений и искривлений. В реальности это бывает редко. Телескопические наличники позволяют осуществить подгонку – вдвинуть дверную коробку внутрь проёма либо установить её заподлицо со стеной, и внешне разница будет незаметна. Фактически, наличник телескопической дверной коробки – не что иное, как уголок, перемещающийся по пазу коробки.

Варьируя глубину вхождения наличника в паз, можно достигать его более или менее плотного прилегания к стене. Добор также соединяется с коробкой способом «паз – гребень» и имеет ширину приблизительно 8-15 см.

Обычно телескопические дверные коробки изготавливаются из древесных материалов: собственно древесины или МДФ. Но имеются и модели таких коробок из алюминия и даже стали. Алюминиевые телескопические коробки весьма практичны. Они отличаются большой долговечностью, не рассыхаются и не коробятся, а поверхность алюминия можно покрасить в любой цвет или имитировать фактуру дерева.

Преимущества телескопической конструкции

Использование телескопической дверной коробки даёт ряд очевидных преимуществ:

• Обеспечивается надёжность и долговечность межкомнатных дверей, зазоры между рамой и стеной надёжно перекрываются.
• Время на монтаж двери сокращается, снижается трудоёмкость, уменьшаются или вовсе исчезают расходы на отделку проёма.
• Дверь с коробкой данной конструкции в сборе имеет привлекательный внешний вид даже в том случае, если проём имеет дефекты или сильно отличается по ширине от дверной коробки.
• Поскольку монтаж не требует применения крепежа, отпадает необходимость по завершении работы маскировать шляпки гвоздей.
• Процесс монтажа несложен и доступен даже непрофессионалу.

Телескопические коробки без проблем встраиваются в проёмы стен, которые имеют самые различные толщины – даже до 270 мм. Это значит, что они хорошо подходят и для современных, и для старых строений.

Поскольку телескопические наличники не прибиваются и не приклеиваются, а просто вставляются в пазы и вдвигаются, их можно в случае необходимости снять.

Наличие таких достоинств обусловило постоянно растущий спрос на телескопические дверные коробки, и они используются всё чаще. К тому же, с точки зрения конструкции самих дверей, телескопические коробки не имеют ограничений. Их можно использовать и для распашных, и для раздвижных дверей, и для дверей-гармошек.

Особенности производства

Короб – неподвижная часть дверной конструкции, куда крепят створки с помощью петель (обычных, потайных). Рама полностью покрывает проем в стенке. Габариты лутки бывают разные, но производители стараются придерживаться стандартов. Коробка типа телескоп используется для раздвижных, распашных полотен, для двери-гармошки.

Наиболее распространенным видом рамы считают ту, у которой толщина 3,5 см. Ее применение предполагает установку двери на 7 см уже рамы, то есть ширина лутки по сторонам полотна составляет по 3,5 см. Глубина дверного проема и коробки в идеале должны соответствовать.

Проблемы сборки рамы заключается в проведении правильных запилов и выполнении креплений составляющих. Проводят это под прямым углом мелкозернистой пилкой или под углом в 45 градусов, используя торцевую пилу. Проделать такие работы надо безошибочно. Крепление проводят шиповым соединением или с использованием специальных оцинкованных саморезов.

Полезная информация

1. Она пригодится тем, кто по какой-либо причине не захочет приобретать дверь в мебельном салоне, а предпочтет изготовить ее самостоятельно, по своим чертежам. Такое нередко случается при нестандартных проемах; гораздо проще собрать коробку нужных габаритов, чем заниматься расширением/сужением прохода. Нюанс – в выборе ширины бруса. Она должна соответствовать толщине стены, а последнее (для строений, возведенных по типовому проекту) зависит от ее материала.

Размеры – в мм. Допускаются отклонения в пределах ±5.

• Кирпичная кладка 75 – коробка 108.
• Сруб (бревно, брус) 100 – косяк 120.

1. Если приобретается импортная модель, то ее коробка по размерам несколько отличается по причине несоответствия стандартов. Ее ширина варьируется в диапазоне от 80 до 205. Поэтому понадобится выбирать подходящий блок, ориентируясь на толщину стены в месте расположения проема.

С чем это связано? При значительной разнице в размерах проблемы с установкой наличников обеспечены. Вариантов решения несколько – использование доборов, изготовление «черновой» коробки; но все они лишь усложняют монтаж и повышают конечную стоимость работ.

Разнообразие приспособлений

Телескопические изделия классифицируются по материалу изготовления и размерам. Относительно материала изготовления выделяют:

Декоративные планки из древесины. При сегодняшнем изобилии стройматериалов древесина не утратила популярности и значимости, поскольку остается экологичным и универсальным материалом. Накладки из древесины подойдут для любого вида дверного короба.

Телескопический элемент из древесины

• Изделие из МДФ. Такого рода детали располагают презентабельным внешним видом и имитируют древесину. Покрытие может быть разнообразным, но самое распространенное – бумажное ламинирующее. Однако такое покрытие боится сырости, поэтому мыть его категорически запрещается;
• Пластиковые. Подобный вид материала недавно стал применяться для изготовления декоративных накладок. Но благодаря влагостойкости и доступности быстро завоевал популярность. Стоит отметить обширную цветовую палитру материала;
• Керамические накладки используются лишь в том случае, когда внутреннее убранство помещения отделано под природный камень. Такие элементы предназначены для декора и имеют небольшой спрос из-за ограниченности применения.

Размер телескопического приспособления определяется лишь примерно, в особенности если речь идет о телескопическом варианте этого приспособления. Доборы и наличники всегда есть возможность обрезать перпендикулярно и продольно. Телескопические размеры характеризуются итоговыми цифрами, которые практически не отличаются от общепринятых. Ширина декорирующей планки составляет от 60 до 80 мм.

В набор входят наличники стандартной длины. Телескопические доборы имеют разнообразную ширину, а длина идентична обычным наличникам.

Демонтаж старого полотна и примерка нового

Первым делом нужно избавиться от старого полотна двери. В дальнейшем оно нам не пригодится. Можно его вынести сразу на улицу и выбросить. Если у вас есть личный участок, то это полотно всегда можно куда-то пристроить, и служить верой и правдой, возможно даже не по назначению. Ну что же, приступим к пошаговой инструкции по установке полотна двери в старую коробку.

Инструменты, которые нам сегодня понадобятся:

1. Отвертки или шуруповерт.
2. Стамеска или фреза.
3. Щетка по металлу.
4. Строительный уровень.
5. Строительный уголок.

ШАГ 1: демонтаж старого полотна. Снимаем его с петель или же просто откручиваем петли от дверной коробки. В основном, старые петли прикручены на 4-6 самореза. Вооружаемся крестовой, прямой отверткой или шуруповертом, откручиваем дверь, и откидываем её в сторону, чтобы в дальнейшем не спотыкаться об неё.

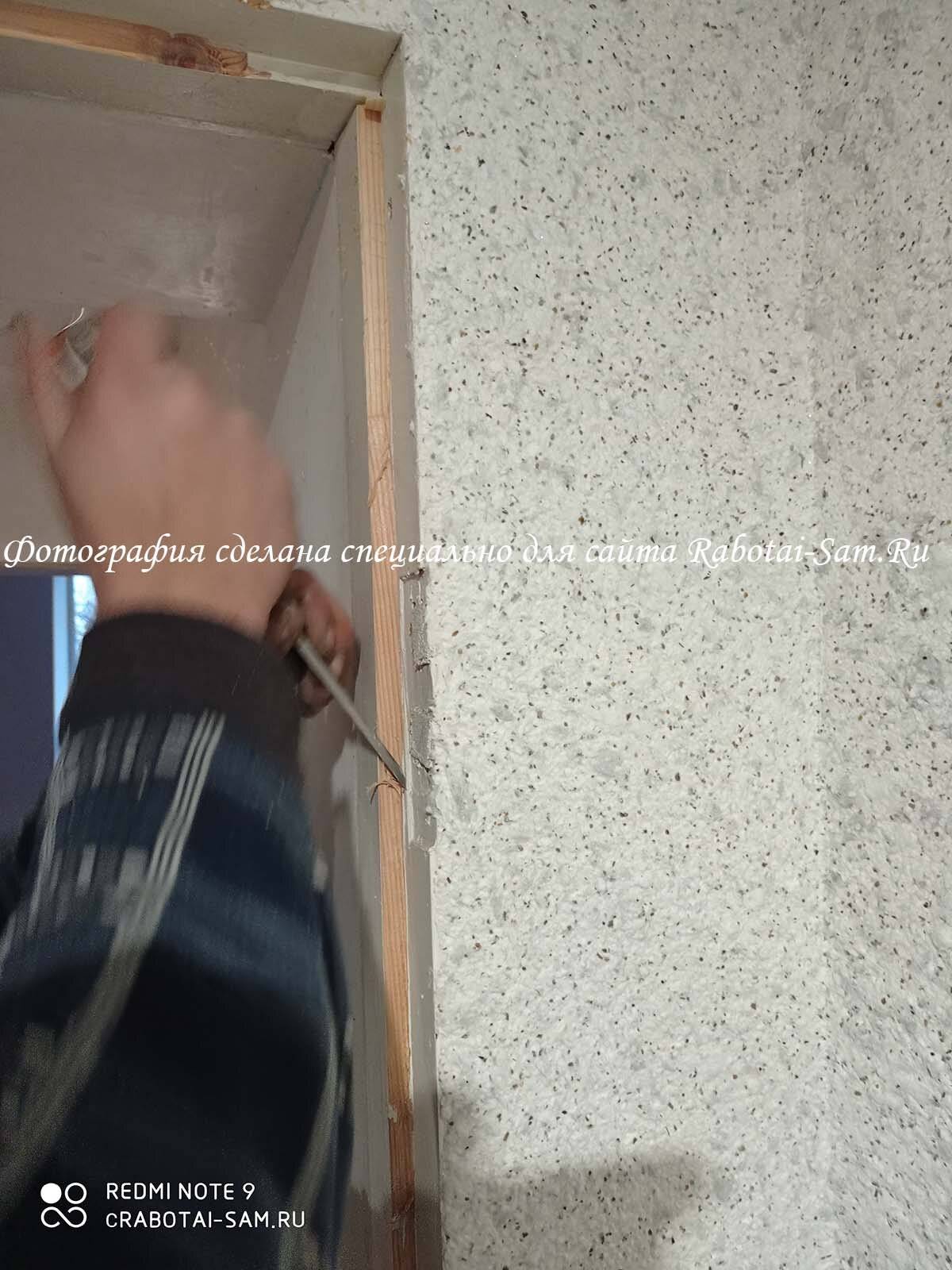

ШАГ 2: очистка. Перед тем, как устанавливать двери в старую коробку, нужно очистить дверной проем от мусора и лишней краски для того, чтобы смонтировать новое полотно. Здесь нам поможет стамеска и щетка по металлу. На этом этапе можно отмыть раму от грязи. И сразу подготовить к покраске.

ШАГ 3: предварительная примерка. После того, как дверной проем полностью очищен от мусора, можно начинать примерку. Как правило, советская дверная коробка немного не подходит под стандартные размеры нового полотна. Как правило, нужно будет снять несколько сантиметров по периметру, чтобы дверь стояла как родная. Но, есть и исключения, когда дверь без проблем становится в старую коробку. Но сейчас мы говорим не об этом случае. Но, попробовать можно.

У нас же дверь немного не подошла по размеру коробки. Нельзя было просто взять, и установить полотно межкомнатных дверей.  Необходимо было немного посадить ее внутри коробки, и подрезать раму сверху и снизу, а то дверь заходила со скрипом и скрежетом. Никакого зазора не было вообще. Мы взяли стамеску, и понеслась стружка и опилки. Об этом мы расскажем в следующем разделе нашей пошаговой инструкции.
