Что такое ширина профиля пластиковых окон?

ГОСТы для параметров пластиковых окон

Важные требования к конструкционным размерам присутствуют в ГОСТах, причем для окон из разных материалов они приняты отдельно. Но для окон и дверей единые разработанные стандарты указаны в ГОСТ 23166-99. В действующих нормативах присутствует подготовленная классификация изделий именно по модульным параметрам. Также существует максимально допустимый размер конструкций.

По действующему ГОСТ 23166-99 в жилых эксплуатируемых домах запрещен монтаж окон глухого типа с размерами более 400х800 мм расположенных выше первых этажей.

В действующих нормативах присутствуют требования, которые предъявляются к размерам устанавливаемых окон:

  1. По расчету прогиб не может превысить 1/300 от длины каждого элемента блока. Максимум не превышает 6 мм. Такие требования имеют серьезное значение при выполнении расчета конструкций, что требуется для учета ветровой нагрузки.
  2. Отклонения при производстве конструкций не превышают 1-2 мм. При этом определенная погрешность до 2 мм разрешена при превышении сторонами оконного блока двух метров. Некоторые отклонения не влияют на эксплуатацию окон и не ухудшают качество установки остекления. При несоответствии размеров заказчик может при необходимости предъявить претензию в письменном виде.
  3. Длины присутствующих диагоналей могут различаться в размерах на 2-4 мм. Например, при метровой длине возможна некоторая погрешность, но не больше 2 мм, а при двухметровой – до 4 миллиметров, причем это имеет серьезное значение при установке конструкций и створок.

Параметры блоков, их конструктивных элементов и существующая разница диагоналей должны быть проверены до установки и желательно в процессе выгрузки доставленных окон. В действующем ГОСТ 23166-99 присутствует размещенная таблица с отображением размеров выполняемого остекления, уровня оказываемой ветровой нагрузки, включая толщину вставленных в конструкцию стекол.

Виды сертификации с повышенными требованиями

Профили, которые производят заводы зарубежных брендов на территории России, обычно должны соответствовать еще и европейским стандартам качества: немецким, общеевропейским, французским. Рассмотрим подробнее особенности их требований.

Сертификация RAL

Сертификат RAL – немецкий стандарт качества. В Европе производители окон предпочитают работать с оконными профилями, имеющими сертификацию RAL. Получить ее не так-то просто. Ее проводит независимая коммерческая организация. Два раза в год каждая компания-производитель подвергается новой и неожиданной проверке. Инспекторы являются без предупреждения, и производят отбор образцов для испытаний “на свой вкус”. Основной критерий качества металлопластикового профиля по RAL — толщина стенок, которая должна быть равна исключительно 3 мм. Для недобросовестных производителей нет гарантии, что сертификат не будет аннулирован после следующей проверки. «Гербовая бумага», полученная два года назад, в этом году может оказаться просто бумагой.

По состоянию на конец 2019 года на российском сайте REHAU информации о сертификатах RAL нет. На аналогичном украинском сайте – есть. Странно? Разгадка заключается в том, что профиль в Украину поставляют два немецких завода и один польский (которые прошли сертификацию RAL). Сертифицируется не компания “в целом”, а отдельный её отдельный завод с производственными линиями. Вполне могут быть ситуации, когда зарубежные заводы какого-то бренда профиля имеют ряд “строгих” сертификатов, а российские заводы не имеют.

Сертификат DIN EN 12608

DIN EN 12608 — еще один общеевропейский стандарт, разработанный и утвержденный европейским комитетом по стандартизации, или “евронорма”. Согласно ему, оконные профили делятся на три класса: А, B и C. Различие между классами заключается в толщине стенок профиля. Самый высокий класс А предусматривает самые толстые стенки профиля 2,8-3 мм. Профиль класса B должен иметь стенки не менее 2,5 мм шириной. Для класса С (самого низкого качества) параметр равен не менее 2 мм. ПВХ-заготовки, соответствующие стандарту DIN EN 12608, предназначены для изготовления долговечных окон.

Сертификат ISO 9001:2008

ISO 9001:2008 — норматив, регламентирующий принципы работы системы менеджмента качества на предприятии. Он определяет как должен быть организован контроль сырья и готовой продукции, какая документация должна быть оформлена и какие испытания проведены. Если предприятие имеет сертификат соответствия данному стандарту, значит на нем выпускается качественная продукция.

Монтаж

Есть 2 способа монтажа подоконного профиля.

Способ № 1

При таком варианте сначала устанавливается подоконная планка, а затем рама.

  • Отрезается кусок необходимого размера.
  • Он помещается в проем и выставляется при помощи строительного уровня.
  • Делается предварительная примерка оконной рамы. Если между ней и верхом проема остается зазор, то его ликвидируют, поднимая подставочную планку. Для этого можно подложить под него отрезки бруса.
  • Пространство между планкой и проемом заполняется монтажной пеной.

Способ № 2

Опытные специалисты делают по-другому:

  • Открепляют от рамы подставочную планку.
  • Вкладывают в камеру профиля утеплитель.
  • Клеят уплотнительную ленту на нижнюю часть рамы или наносят на стык монтажную пену, как показано на фото. Можно использовать одновременно и то, и другое.

Устанавливают оконный блок вместе с донным профилем.

Подоконный профиль обеспечит прочное крепление дополнительных элементов оконного блока, а его качественная установка – теплоизоляцию. На видео ниже показано, как добиться при его монтаже 100%-й эффективности и не оставить холоду ни одной лазейки, используя утеплитель ЭППС, монтажную пену и герметик.

Основные характеристики пластиковых окон

Чем суровее климат в регионе и сильнее перепады температур, тем надёжнее должна быть защита от утечек тепла и перегрева. Её обеспечивают:

  • Однородность используемого для производства материала, в данном случае – поливинилхлорида. Что проку в остальных характеристиках, если подвергнутый обработке термопласт имеет неравномерную плотность, а внутри него скрываются каверны и трещины? При наличии подобных дефектов невозможно гарантировать, что оконные рамы будут прочными и герметичными. Обнаружить недостатки удаётся в процессе внешнего осмотра. Зернистая поверхность говорит о том, что перед вами продукция плохого качества или подделка, изготовленная в некачественных условиях.
  • Ширина профиля. Сколько не разделяй внутреннее пространство перегородками, слишком тонкие конструктивные элементы не обладают высокой прочностью и не способны похвастать низкой теплопроводностью. Бюджетные версии имеют ширину 58 мм, которая признаётся достаточной. Но лучшие показатели демонстрируют модели размером в 70 мм и более.
  • Толщина стенок. Она должна быть равномерной на всём протяжении стенок и перегородок и составлять порядка 2,5 – 3 мм, а в случае с тяжёлыми окнами большой площади даже больше. В противном случае не удастся обеспечить достаточную прочность конструкции и требуемое качество соединительных швов.
  • Количество воздушных камер. Увеличение числа секций, разделяющих внутреннее пространство профиля, благоприятно сказывается на уровнях акустической проницаемости и теплоизоляции. И тут многое зависит от размеров. Если при ширине 58 мм нормой считается три воздушные камеры, то при 70 мм их количество удаётся увеличить до пяти, а при 90 мм – до шести и более.
  • Количество стеклопакетов. Одинарный, состоящий из двух стёкол, разделённых воздушной прослойкой, рекомендуется для остекления неотапливаемых помещений или эксплуатации в регионах с тёплым климатом. Для установки в домах, расположенных в средней полосе, лучше выбирать рамы с двухслойными стеклопакетами. Жителям севера приходится отдавать предпочтение конструкциям с тремя стеклопакетами, несмотря на то, что те пропускают меньше света и имеют значительный вес.
  • Наличие металлических усилителей. Скрытые внутри элементы чаще всего изготавливаются из стали или алюминиевых сплавов. Они обеспечивают устойчивость к механическим нагрузкам и деформациям, происходящим при резких температурных перепадах.

Все перечисленные характеристики важны

И если, размышляя о том, какие пластиковые окна лучше выбрать, вы в первую очередь обратите внимание на марку и устройство профиля, то поступите правильно. Лишь убедившись, что с основными параметрами всё в порядке, имеет смысл обращать внимание на такие вещи, как точность геометрических размеров, особенности конструкции, качество уплотнений и фурнитуры

Цвет пластикового профиля

Пластиковые окна принято ассоциировать с белым цветом. Это универсальный, беспроигрышный цвет, но нравится он далеко не всем, потому и было придумано несколько способов придать изделиям более интересный внешний вид. Наибольшим спросом пользуется пластиковый профиль, ламинированный под дерево.Цветной профиль получают следующим образом:

  1. окрашивание в массе – способ предполагает добавление цветного пигмента в ПВХ еще на стадии изготовления, так что цвет будет стойким. Теоретически можно изготовить профиль любого оттенка, но на практике чаще всего используется окрашивание в коричневый цвет. Такой профиль потом легче ламинировать пленкой под дерево, получая безупречный внешний вид;
  2. ламинирование акриловой пленкой проводится в специальных камерах, где готовый профиль с нанесенной на него пленкой нагревают. Пленка сильно прижимается валиком, в результате чего образуются молекулярные связи, т.е. профиль и пленка буквально становятся одним целым, что сказывается на эксплуатационных качествах. Такие конструкции долговечны, выдерживают осадки и ветер, солнечные лучи и механические воздействия. Пленка может иметь любую расцветку, чаще всего имитирует дерево. Самые продвинутые изделия имеют даже рельеф, так что имитация получается особо натуральной. Торец профиля остается белым, если предварительно не было проведено окрашивание в массе;
  3. окрашивание методом напыления, используется водная краска. Можно получить практически любой оттенок, стилизовать окна под любой интерьер. Минус – долговечность уступает другим методам окрашивания, зато обновлять покрытие можно в процессе эксплуатации, причем достаточно просто.

Что представляет собой пластиковый профиль?

Именно конструкции из пластика занимают наиболее прочные позиции на современном рынке. К достоинствам такого варианта относят следующие качества:

Пластиковый профиль состоит из нескольких частей. Внутренняя сторона разделяется перегородками, образующими камеры. Любой профиль содержит минимум 3 воздушные полости, наиболее крупные изделия имеют 8 камер: от этого зависит качество тепло- и звукоизоляции. Окна с большим числом полостей лучше задерживают шумы и снижают потери тепла. Наиболее распространенными на рынке считаются окна с 3-5 камерами: такая толщина окна оптимальна по весу и характеристикам звукопоглощения и теплоизоляции.

В целях увеличения прочности структуру изделия армируют при помощи металлокаркаса: элемент делают из оцинкованной стали, устойчивой к деформациям от механических воздействий и термальных перепадов. Армирование может выполняться тремя способами:

  • Г-образный: усиление двух стенок профиля.
  • П-образный: армирование трех стенок.
  • Замкнутый: упрочненными становятся все части.

Сравнительный анализ профилей Rehau и Veka.в нашей статье, «Какие оконные профили лучше, Rehau или Veka».

Многие уже давно поставили окна VEKA, Читайте, отзывы реальных потребителей об окнах VEKA, узнайте об их достоинствах и недостатках. .

Хотите сравнить их с окнами Rehau, читайте статью “Окна Rehau глазами потребителей“.

Учитываем температурную зону

При выборе пластикового профиля стоит учитывать и климатические особенности региона. Во-первых, чтобы не переплатить за ненужную температурную устойчивость. Во-вторых, чтобы ненароком не взять пусть и качественный профиль, но совершенно не адаптированный к определенному климату.

Производители делят профили виды в зависимости от температуры в январе:

  • облегченные – для регионов с теплым климатом, где средняя зимняя температура выше 00С. Профиль должен выдерживать кратковременное понижение до -50С;
  • стандартные – для умеренного климата со средней январской температурой до -200С. Могут выдерживать до -450С в течение недолгого периода;
  • морозоустойчивые – для регионов, где зимой температура опускается до -550С.

Как выбрать профиль для пластиковых окон?

Всем известно, что конструкция пластикового окна состоит из профильной рамы, створок, установленных в них стеклопакетов и фурнитуры. Профили для изготовления рам и створок, на первый взгляд, абсолютно одинаковы. Они изготовлены из поливинилхлорида (ПВХ), имеют одинаковую внешнюю форму и похожее внутренне строение.

Однако разница существует, и она заключается, в первую очередь, в качестве изготовления профиля. Поэтому всегда нужно знать, какой профиль для пластиковых окон лучше. Оконные рамы, собранные из некачественных материалов, могут деформироваться уже в течение ближайших двух-трех лет. В результате возникают трудности с открытием и закрытием створок, появляются щели, неплотности и окно приходится менять на новое.

Размеры профиля пластиковых окон: особенности

При определении качества продукции и приспособленности к установке в жилых помещениях главную роль играют следующие свойства:

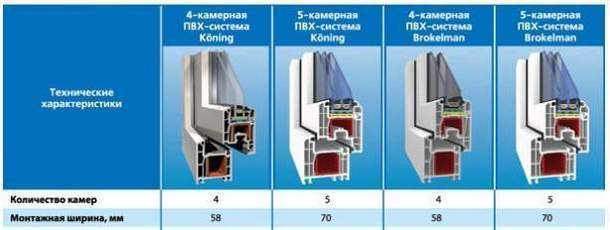

  • Число камер, которые заполняют воздухом или (реже) аргоном. От этого зависит способность проводить тепло.
  • Коэффициент сопротивляемости теплопередаче. Данный параметр определяет, насколько теплоемким будет окно. В европейской части РФ можно устанавливать изделия с показателем 0,7-0,8 квадратного метра. Окна с повышенной теплоемкостью ставятся в зданиях, расположенных в северных регионах.
  • Общая толщина пластиковых окон и отдельных стенок. Поливинилхлоридные стенки 3 мм считают оптимальным вариантом для большинства регионов, изделия относят к классу «А». Модели с уменьшенными по толщине поверхностями принадлежат к категории «B».
  • Монтажные габариты.
  • Ширина стеклопакета, подходящего для установки в конкретный профиль (это обуславливает степень звукопроницаемости).
  • Наличие металлокаркаса: он обеспечивает повышенную жесткость перед механическими воздействиями (защита от взлома), погодными явлениями, позволяет эксплуатировать окно в течение 20 лет и дольше.

Технология открывания

Значительная сумма от стоимости всего пластикового окна приходится на запорную арматуру: запирающие механизмы, петли, ручки. Производители предлагают несколько вариантов исполнения, каждый из которых имеет свои преимущества и недостатки.

Пластиковое окно неоткрывного типаИсточник spb-okna.su

Глухое. Самый экономичный и неудобный в использовании. Оно не открывается, откуда выливаются все основные недостатки: проблемы с помывкой и проветриванием помещения. Достоинство (за исключением цены) модели в том, что оно отличается максимальной надёжностью. Здесь нет сложных механизмов открытия, а значит нечему ломаться.

Пластиковое окно поворотного типаИсточник obustroeno.com

Повортное. Створки открываются в стандартном направлении: внутрь помещения, вправо или влево. Как упоминалось ранее, их количество может быть разным, например, все имеющиеся, одна или несколько.

Пластиковое окно откидного типаИсточник st50.stblizko.ru

Откидное. Этот тип обозначает, что проветривание помещения может осуществляться только путём откидывания верхней части створки внутрь помещения. Модель часто используется с целью снижения стоимости при заказе нескольких окон для одного помещения. Например, одно устанавливается поворотно-откидное, другое – только откидное. Разница фурнитуры скажется на итоговой цене окна. Такие приёмы применяют в частных домовладениях и там, где есть возможность помыть стеклопакет снаружи (встав на лестницу, стремянку).

Пластиковое окно поворотно-откидного типаИсточник st44.stblizko.ru

Поворотно-откидное или комбинированное Классический и наиболее популярный вид пластиковых окон. Может открываться, как в режиме проветривания (откидывается верхняя часть), так и в стандартном виде. Имеет самую сложную фурнитуру из всех типов. Дополнительно на них могут устанавливаться механизмы щелевой вентиляции. На чертежах схема конструкции рисуется так, как это изображено на фото.

Пластиковое окно фрамужного типаИсточник fb.ru

Фрамужное. Своеобразный, уменьшенный в размерах, аналог откидных моделей. В большинстве случаев изготавливается в виде невысокой, вытянутой по горизонтали конструкции, форточки. Открывается только в режиме проветривания, используется в санузлах, коридорах, на лестничных маршах, других помещениях, относящихся к нежилому фонду. Может монтироваться одним из двух способов: опрокидываясь вверх или вниз.

Пластиковое окно раздвижного типаИсточник spb-okna.su

Раздвижное. Устанавливается преимущественно на балконах, лоджиях, террасах загородных домов, коттеджей. Классический пример раздвижных пластиковых конструкций – входные двери в магазины, ТЦ. Открытие осуществляется путём передвижения створки параллельно соседней. Движение выполняется по специальным направляющим, которые могут быть открытого или скрытого типа.

Модели используют в качестве панорамного остекления, где они выполняют роль двери. Другой вариант – в целях экономии пространства в случае открывания. Основной недостаток раздвижных пластиковых окон в том, что они не обеспечивают такого эффекта теплоизоляции при сравнении с показателями моделей, имеющих классические запорные механизмы. Объяснить это можно наличием металлической (чаще всего алюминиевой) направляющей в нижней части проёма. Планка выполняет роль мостика холода, промерзая и нарушая микроклимат помещения. Этот минус объясняет то, что в средней полосе России (с её зимними температурами) такие модели неактуальны (при установке по схеме «тепло-холод»).

Где делают

Немецкий бренд KBE (Kunststoffproduktion für Bau- und Elektrotechnik) возник в 1980 г. в Берлине. Позже произошло объединение с HT Troplast – поставщиком сырья. В 2003 г., путем слияния профильных видов деятельности, была образована Profine GmbH – International Profile Group, которая собрала бренды KBE, KÖMMERLING и TROCAL. Производственные площадки находятся в десяти странах мира:

  • Германия (Берлин, Пирмазенс);
  • Франция (Мармутье);
  • Италия (Бозаро);
  • Испания (Мадрид);
  • Россия (Воскресенск, Чита и Хабаровск);
  • Украина (Запорожье);
  • Великобритания (Ноттингемшир);
  • США (Хантсвилл);
  • КНР (Тяньцзинь);
  • Индия (Вадодара).

ВНИМАНИЕ: Как определить подлинность профиля КBE и страну его происхождения. Обновлено и дополнено

Те, кто уже не первый день занимается поиском информации о пластиковых окнах, видах и особенностях профильных систем сталкивались со следующей ситуацией. Оказывается, что один и тот же профиль (казалось бы) может быть произведен в разных странах. Это абсолютно нормальная практика. Ведь каждый крупный концерн или производственная компания стремится к развитию своей сети заводов по ряду объективных причин. К тому же, производимый в разных странах ПВХ-профиль одной торговой марки может иметь ряд отличительных характеристик, предопределенных территориальными особенностями и климатическими условиями в заданном регионе. Немаловажен и тот факт, что наличие заводов-изготовителей ПВХ профиля КБЕ в соседних для Беларуси странах – это возможность закупать профиль ПВХ со значительной экономией на транспортных услугах и растаможке. В результате стоимость готового окна для конечного потребителя будет ниже, чем, к примеру, оно будет изготовлено из профиля, привезенного из Германии.

Виды профиля для пластиковых окон

ГОСТ 30673-99 задает классификацию профиля по его конструктивным особенностям.

По классам (по толщине стенок)

По толщине внешних и внутренних стенок профили делятся на следующие классы:

  • А – толщина наружных стенок от 2,8 мм, внутренних – от 2,5. Лучшие показатели прочности и теплоизоляции среди всех типов.
  • В – наружные стенки от 2,5, внутренние – от 2,0. По сравнению с классом А хуже удерживают тепло, больше подвержены деформации.
  • С – все профили, не подходящие под параметры классов А и В. Строгих требований к ним нет. Для оконных рам в квартирах использовать этот тип нежелательно.

По ширине

Профиль имеет разную ширину:

  • 58 мм – самый распространенный, чаще других ставится в квартирах и домах.
  • 70 мм – ширина профиля для окон в высотках или зданиях, расположенных в холодных климатических зонах.
  • 90 мм – премиум-класс с лучшими характеристиками звукоизоляции и утепления. Штучная продукция, которой нет в ассортименте большинства фирм, которые занимаются монтажом пластиковых окон.

По количеству камер

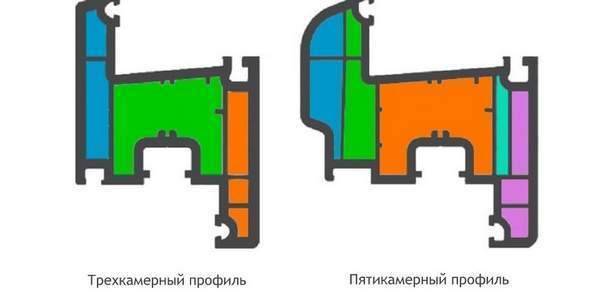

От толщины профиля зависит число воздушных камер в нем:

  • 58-миллиметровый имеет максимум три камеры.
  • В изделии толщиной 70 мм их может быть от трех до пяти.
  • При ширине 90 мм норма – шесть камер.

Фирменный профиль однороден по структуре и окраске. Чтобы убедиться в его подлинности, найдите заводскую маркировку на внутренней стороне. Кроме названия фирмы там должны быть цифры, указывающие номер смены, дату изготовления и другие данные, относящиеся к производству.

Несколько слов о стеклопакетах

Важный аспект – количество камер между стеклами в стеклопакете. Не нужно путать их с камерами профиля.

  • Для остекления неотапливаемых помещений (балконов, летних террас) используют однокамерные стеклопакеты.
  • Для жилых комнат оптимален двойной пакет – три стекла, разделенных двумя воздушными камерами.
  • В условиях холодных зим используют трехкамерные конструкции. Обладают наилучшими показателями теплоизоляции, но пропускают меньше солнечных лучей, да и весят больше. Такие окна есть смысл устанавливать в северных регионах.

Обо всех тонкостях выбора элементов пластикового окна – профиля, стеклопакетов, уплотнителей, фурнитуры, – читайте здесь.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Теплый и холодный алюминиевый профиль для окон: различия, выбор производителя

Профиль какой фирмы лучше выбрать?

  Самыми крупными производителями пластиковых профилей являются 2 европейские фирмы REHAU и КВЕ. Сейчас рассмотрим каждую из этих компаний в отдельности, причем мы не будем затрагивать такие характеристики как теплопроводность и шумоизоляция (у каждого из данных производителей эти параметры находятся на высшем уровне). Мы затронем только то, чем эти фирмы отличаются от конкурентов, в том числе и друг от друга.

  REHAU производит целый ряд энергоэффективных изделий для строительства. Создана компания еще в 1948 году в Германии, а в 1995 году впервые представила свою продукцию на рынке СНГ. На данный момент REHAU имеет представительства в 53 странах мира, в каждой их которых пользуется огромной популярностью.

  Отличия продукции REHAU:

   1) Экологичность материалов и самого производства. Компания заботится об окружающей среде и старается максимально обезопасить природу от пагубного влияния собственной продукции. Большинство заводов REHAU работают на чистом, «зеленом» топливе, а все материалы проходят тщательную проверку на наличие токсичных выделений в спокойном состоянии, при нагревании и охлаждении.

  2) Система климат-контроля. Данная система является стандартной функцией для всех окон REHAU нового поколения. Она обеспечивает постоянный поток свежего воздуха с улицы, что необходимо для соблюдения оптимальной влажности воздуха в помещениии предотвращает появление конденсата и изморози внутри и на поверхности стеклопакета.

  3) G-образный армирующий профиль. По поводу стандартного армирования окон REHAU до сих пор ведутся баталии. С одной стороны, его толщина и ширина соответствует всем стандартам, с другой, он имеет форму больше напоминающую П-образный профиль, нежели замкнутый. Согласно экспериментам самой фирмы REHAUих профиль ни чем не уступает квадратному. Тогда остается непонятным, почему использована именно эта форма, ведь никаких дополнительных преимуществ она не дает.

  KBE –еще одна немецкая фирма, отличающаяся отменным качеством. Первая её продукция увидела свет в далеком 1980-м году, а вначале 2000-х завоевала рынок России, а затем и всего СНГ.

Отличия продукции KBE:

   1) Разделение по классам. Фирма КБЕ одной из первых стала использовать систему разделения оконных профилей по ценовой категории. В названии практически каждой модели есть слово-приставка «Эксперт», «Экстра» или «Эталон».

  Профиль класса «Эсперт» – более бюджетный вариант, он подойдет для тех, кто хочет получить окно стандартного качества за низкую цену.

  Профиль класса «Экстра» – отличное соотношение цены и качества. Такие окна отвечают всем требования современных условий, но не могут похвастаться большим выбором дополнительных функций.

  Профиль класса «Эталон» – самый дорогой и функциональный вариант, для изготовления такого профиля используются все самые современные технологии.

  2) Экологичность. В 2004 фирма KBE разработала технологию изготовления пластиковых окон «Green Line», благодаря которой из производства был полностью исключен свинец, которых пагубно влияет на здоровье человека. Конечно, на данный момент подобными технологиями пользуются все самые крупные производители, но именно КБЕ был первопроходцем.

  3) Серый цвет профиля. Большинство изделий КБЕ имеют нестандартный оттенок, эту особенность профиль приобретает еще на стадии производства. На качество изделия это никак не влияет, но многим может не нравиться такой внешний вид.

  Теперь вы знакомы с основными рекомендациями по выбору пластикового профиля и сможете приобрести действительно качественно изделие. Но не забывайте, что профиль – это лишь одна из составляющих окна и помимо него нужно подобрать стеклопакет и фурнитуру. От правильности выбора во многом зависит, сколько вам послужин ваше новое окно. Подробнее в статье Срок службы пластиковых окон или когда их нужно менять.

Уменьшение высоты сечения профиля

У профиля ПВХ есть параметр, который называется «высота сечения». Это ширина непрозрачной части окна. Чем «высота сечения» меньше, тем в дом будет поступать больше света и наоборот* (см. рис. 5).

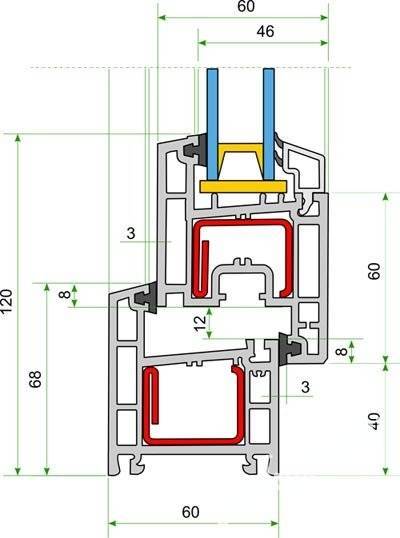

Рис. 5 Высота сечения профиля

У различных профильных систем этот показатель отличается. Цены на окна с разной высотой сечения рама/створка не одинаковы. Что бы найти подходящий для себя баланс «количество света – цена», нужно представлять насколько света будет больше при высоте профиля, например в 109 мм, а не в 135 мм. Поэтому рассмотрим 4 распространенных высоты сечения и тот выигрыш в свете, который дают эти лишние миллиметры.

Окно, как правило, это прямоугольник. Непрозрачная часть окна – пластик, прозрачная – стекло/стеклопакет. Вычислим площадь прозрачной части окна размером 1.3 на 1.4 м при разной высоте сечения профиля.**

Скучные расчеты можно пропустить и сразу перейти к таблице сравнений в конце статьи (Таблица 2).

Рис. 6 Схема окна

На рис. 6 схематично изображено окно. Белый квадрат по центру символично изображает стекло. Голубым цветом обозначена высота сечения рама-створка 109 мм. При выборе такого низкого профиля, по сравнению с профилем более высоким в 135 мм, к световому проему добавится выделенное зеленым пространство.

Расчет:

1) Найдем площадь, которую занимает в окне профиль с высотой сечения 109 мм (S1). Это значение равно сумме площадей прямоугольников AFZС, WPOL, XKLZ, FWIG.

      S1 = 2*10.9 см*130 см + 2*10.9 см*(140 см – 2*10.9 см) = 5410.76 см²

2) Найдем площадь, которую занимает в окне профиль с высотой сечение 135 мм (S2). Это значение равно сумме площадей прямоугольников ABDC, RPOH, BRTS, EMHD.

      S2 = 2*13.5 см*130 см + 2*13.5 см*(140 см – 2*13.5 см) = 6561 см²

3) На оконном рынке кроме полярных значений в 109 и 135 мм распространены системы с высотой сечения 112 мм. Аналогичным образом найдем площадь профиля этой высотой сечения в окне заданного размера (S3).

      S3 = 2*11.2 см*130 см + 2*11.2 см*(140 см – 2*11.2 см) = 5546.24 см²

4) Найдем площадь профиля высотой сечения 125 мм, для того, что бы узнать промежуточное значение площади профиля в окне между значениями 112 и 135 мм. Это пригодится при выборе профильной системы.

      S4 = 2*12.5 см*130 см + 2*12.5 см*(140 см – 2*12.5 см) = 6125 см²

5) Найдем процентную долю S1, S2, S3 и S4 в общей площади окна (S5).

      S5 = 130 см*140 см = 18 200 см²

• Процентная доля S1:
18 200 – 100%
5410.76 – Х1
Х1 = (5410.76*100)/18200 = 29.7%
• Процентная доля S2:
18 200 – 100%
6561 – Х2
Х2 = (6561*100)/18200 = 36%
• Процентная доля S3:
18 200 – 100%
5546.24 – Х3
Х3 = (5546.24*100)/18200 = 30.4%
• Процентная доля S4:
18 200 – 100%
6125 – Х4
Х4 = (6125*100)/18200 = 33.7%

6) В таблице 2 приведено сравнение окон с высотой сечения 109, 112, 125 и 135 мм по светопропусканию.

Таблица 2 Высота сечения профиля и количество света

Разница по площади светового проема между окном с высотой сечения профиля 109 мм и 112 мм – 135 квадратных сантиметров. Для сравнения площадь коробки для CD -диска составляет около 160 см². Т.е. при выборе 109 мм системы света будет больше на площадь коробки от CD-диска. Это если сравнивать с 112 мм системой.
Если сравнить 109 и 125 мм систему здесь разрыв более существенный – 714 см². Это немногим больше площади альбомного листа формата А4 (623.7 см²).
Разница между окном с высотой профиля 109 и 135 мм – 1150.24 см². Это примерно 2 листа формата А4.
Вооружившись знаниями по высоте сечения профиля, вы легко сможете выбрать оптимальную по количеству света оконную систему.
Но!
В погоне за квадратными сантиметрами света не забудьте о том, что кроме этого, окно должно выполнять и другие важные функции, такие как сохранение тепла в доме, защита от шума и вентиляция.

  • Не перепутайте высоту сечения профиля с шириной профиля. Ширина перпендикулярна высоте, чем профиль шире – тем окно теплее. С количеством света этот параметр окна не связан.
