Что обозначают цифры, написанные на стеклопакете

Где целесообразно устанавливать однокамерные конструкции?

Существуют ситуации, где монтаж таких окон не только допустим, но даже необходим. Рассмотрим эти случаи.

Балконы и лоджии

Если не планируется делать балкон жилой комнатой, достаточно выбрать однокамерном варианте. Дело в том, что в данном случае лоджия все равно останется холодным местом. И доплачивать за окно с двумя камерами абсолютно не имеет смысла.

Дача, летний домик

Если вы подыскиваете подходящее остекление для загородного дома, стоит все правильно рассчитать и взвесить. В случае, когда дача будет эксплуатироваться только летом, можно ограничиться одной камерой. К слову, в настоящее время стоимость такого окна не намного выше классических деревянных рам. А ПВХ в любом случае гораздо прочней и долговечней.

Терраса

Как правило, такая часть дома используется только летом. Стоит ли ставить здесь конструкции с двумя камерами? Пожалуй, это лишняя переплата.

Квартиры и дома в южных регионах

Выбор окна зависит и от температур за окном. Если зимой она не опускается ниже нуля, вполне достаточно однокамерного изделия. В остальных случаях целесообразно устанавливать именно двухкамерные аналоги с тремя стеклами.

Таким образом, перед стеклопакетом стоит важная задача: защитить дом от сквозняков, холода и шума

Важно рассчитать, стоит ли в конкретной ситуации доплачивать за две камеры. Часто, одной камеры вполне достаточно

Поэтому и затраты будут ниже, и в доме светлей, и прослужит такая модель гораздо дольше.

производит, продает и устанавливает однокамерные стеклопакеты. Вся наша продукция отвечает серьезным требованиям звуко- и теплоизоляции, а также является долговечной и привлекательной.

Прежде чем заказывать такие окна, пожалуйста, узнайте у наших менеджеров целесообразность такого выбора. Мы проконсультируем вас по данному вопросу с учетом особенности эксплуатации конструкций и поможем сделать выбор. Звоните прямо сейчас!

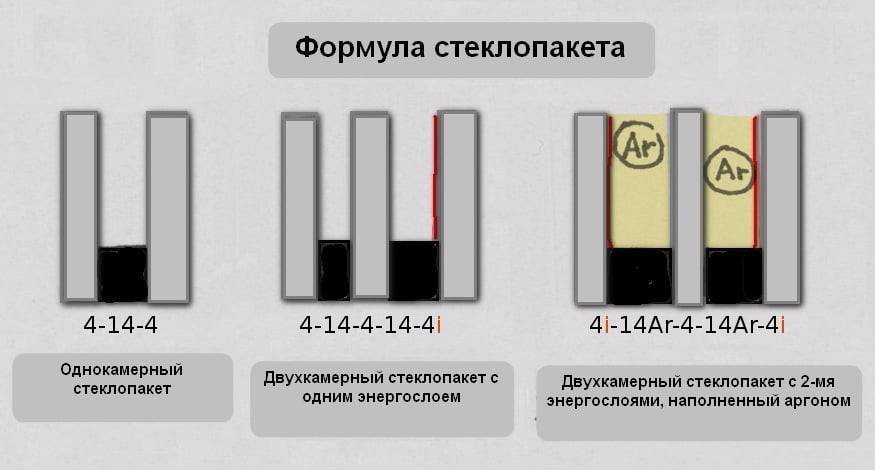

Формула стеклопакета

Формула стеклопакета показывает, какова конструкция стеклопакета. Она представляет собой расшифровку свойств стеклопакета и описывает характеристики основных материалов, используемых при изготовлении.

Как читать формулу стеклопакета?

Формула всегда начинается с внешнего стекла, выходящего на улицу. Сначала указывается толщина применяемого стекла, далее через дефис обозначается ширина дистанционной рамки, затем указывается толщина внутреннего стекла, через дефис – снова ширина дистанционной рамки и последнее значение – толщина последнего стекла, “смотрящего” в интерьер.

На примере общей формулы это выглядит так:

Перед формулой стеклопакета обычно может стоять обозначение числа камер стеклопакета: СПО — однокамерные стеклопакеты, СПД — двухкамерные стеклопакеты

Обозначения в формуле стеклопакета:

4М1 – для изготовления качественных стеклопакетов основным материалом является прозрачное стекло марки М1, толщиной 4 мм. Применение стекол меньшей толщины для оконных стеклопакетов не рекомендовано ГОСТом. Марка качества М1 – гарантия того, что в окне будет наименьшее количество оптических искажений, пузырьков и других дефектов.

Обозначения информируют о применении специального стекла:

И – низкоэмиссионное, энергосберегающее стекло с твердым напылением частиц оксида серебра. Можно встретить и другие обозначения этого стекла: Pilkington Optitherm S1 и S3, ClimaGard N, CLGuN, Top-N, Top-N+, i-стекло, И-стекло.

MF – мультифункциональное стекло с теплосберегающими и солнцезащитными свойствами. Можно встретить и другие обозначение этого стекла: SunCool, SC70/40, ClimaGard Solar, GuSolar, StopReyNeo, StRNeo.

SPGU – обозначение стекла с универсальными свойствами. Разработанно специалистами концерна SP Glass.

3.3.1 или 4.4.1 – многослойное стекло триплекс с применением стекла толщиной 3 мм (или 4 мм) и специальной ПВБ пленки толщиной 1 мм, которое используется в ударостойких стеклопакетах. Также допустимы обозначения: Stratobel Clear 3.3.1 (4.4.1) и Optilam Clear 3.3.1 (4.4.1).

Зак (или З) – закаленное стекло, применяется при изготовлении стеклопакетов с повышенной безопасностью.

A (или Activ Clear) – самоочищающееся стекло, применение которого в стеклопакете позволяет мыть окна значительно реже обычных.

Специальное обозначение дистанционной рамки в стеклопакете:

ТР – обозначение дистанционной теплой рамки (Термо Разрыва), которая применяется в производстве всей серии продукции Теплопакет STiS.

S – обозначение дистанционной теплой ПКМ рамки, разработанной инженерами компании STiS специально для продукта Теплопакет 2.0.

Обычная алюминиевая рамка в формуле стеклопакета никак не обозначается дополнительно. Подразумевается по умолчанию в формуле стеклопакета при указании используемой ширины, которая может варьироваться от 6 мм до 30 мм.

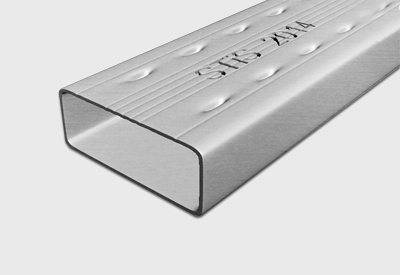

Алюминиевая рамка с нанесением логотипа STiS.


Алюминиевая рамка с нанесением логотипа STiS.

Обозначение декоративных и цветных стекол:

SatMat —матовое стекло, полученное методом химической обработки поверхности.

Цветное стекло делится на два основных:

  • тонированное в массе, которое окрашено в определенный цвет; Обозначается: Planibel Grey (где Grey означает цвет тонированного в массе стекла).
  • рефлективное стекло, которое представляет собой стекло с зеркальным эффектом. Обозначается: Stopsol Classic Bronze (где Bronze означает цвет рефлективного стекла).

Палитра цветов стекол, применяемых для изготовления цветных стеклопакетов STiS, широка и разнообразна. Поэтому названий цветов большое множество (Bronze, Grey, Gren, EverGren, Arctic Blue, Phoenix Bronze, Super Silver Dark Blue и другие).

Подробнее ознакомиться с цветами стекол можно на странице «Цветное стекло STiS Color»

Обратите внимание, что цвета стекол, представленные на сайте, могут в реальности немного отличаться от реального оттенка. Поэтому перед заказом стеклопакета с цветным стеклом выбирайте его по реальным образцам стекла

Особенности маркировки окон ПВХ

Вышеприведенные кодировки заимствованы у европейских производителей. В российских нормативах введена своя аббревиатура — по первой букве значимой характеристики.

  • ударопрочность — У;
  • шумозащита — Ш;
  • солнцезащита — С;
  • морозостойкость — М;
  • энергосбережение — Э.

В интернете вместе с маркировкой пластиковых окон часто ищут и их значимые характеристики. Запрос можно сформировать так: «однокамерный солнцезащитный стеклопакет» или «4-16-4Э». Чтобы не ошибиться, позвоните менеджерам «Оконных технологий». Мы проконсультируем по вопросам выбора профиля и стеклопакета и порекомендуем вариант для вашего дома.

Для рядового покупателя формула стеклопакета – набор абсолютно непонятных символов, после изучения которых появляется еще больше вопросов. Между тем именно в этом коде полностью заключена вся исчерпывающая информация об основных характеристиках стеклопакетов. Умение читать формулу дает прежде всего возможность без спешки изучить таблицы и подобрать идеально подходящую модификацию еще до общения с консультантом при заказе. Это делает покупателей более независимыми при покупке окон и не дает возможности менеджерам быстро навязать ту или иную модель стеклопакета.

Как прочитать маркировку на стеклопакетах пластиковых окон?

Пример самой простой кодировки — 4-16-4. Это конструкция из двух четырехмиллиметровых стекол и рамки между ними в 16 мм. Отсутствие букв говорит о самом простом полированном стекле без спецэффектов. Ниже приведем расшифровку маркировки стеклопакета по ГОСТ.

Тип стекла

  • М — стандартный полированный вариант без спецэффектов.
  • F — флоат-стекло с повышенной прочностью и теплозащитой.
  • PI — с энергосберегающей пленкой.
  • К — с твердым низкоэмиссионым покрытием и защитой от мелких повреждений.
  • I — с мягким низкоэмиссионным покрытием, обеспечивающим эффект энергосбережения.
  • S —окраска всей структуры — «в массе».

Воздушные камеры

Камера создается за счет установки между стеклами дистанционной рамки. Ее наименьший размер — 6 мм. Традиционно ширина рамок может быть 10, 12, 16 . 36 мм. Последний предназначен для широкого оконного профиля не менее 78 мм. В маркировке стеклопакета по ГОСТ габариты камеры указываются в середине кода. Например, 4-16-4 — рамка в 16 мм, знак «-» означает самый простой вариант — просто вакуум.

Формула стеклопакета: приступаем к расшифровке.

Что самое главное в ПВХ окнах? Конечно же, энергосбережение. И его обеспечивает именно стеклопакет, а вовсе не профиль.

Хотите быть уверенными, что вы купили энергосберегающие ПВХ окна?

Смотрите внимательно на формулу стеклопакета, которую обязан предоставить вам специалист компании по установке пластиковых окон при расчете конструкции.

2-камерный стеклопакет

с 2-мя энергосберегающими слоями и внутренним заполнением газом аргоном в этом расчете будет «прописан» так: 4i-14Ar-4-14Ar-4i или 4i-12Ar-4-16Ar-4i.

Как расшифровать этот набор цифр и букв?

4

— толщина стекла. Единица измерения — миллиметры

Важно! В 2-камерном стеклопакете установлено 3 стекла, в однокамерном — 2. Другая «камерность» — по аналогии

i

— показатель наличия энергосберегающего слоя. Помните! Для климатической зоны I наносится 2 энергослоя: один — на внешнем, второй — на внутреннем стекле.

12, 14, 16

— расстояние между стеклами. Единица измерения — миллиметры. Вам только кажется, что это второстепенная цифра. На самом деле, при заполнении инертным газом, чем больше расстояние, тем лучше теплоизоляция. Принятый стандарт — 10-20 мм. Изменение в большую сторону не увеличивает показатель теплоэффективности стеклопакета. А вот уменьшение расстояния сведет этот показатель к минимуму.

Ar

— отметка о том, что пространство между стеклами заполнено аргоном. Именно этот газ, в сочетании с энергосберегающими слоями, обеспечивает высокую энергоэффективность ПВХ окна.

Другой способ проверки стеклопакета на наличие энергосберегающего стекла.

Другие показатели в формуле стеклопакета

Т

— теплая рамка. Такие рамки снижают риск возникновения конденсата по периметру стеклопакета. Чаще всего их устанавливают на небольшие «теплые» стеклопакеты.

S

— солнцезащитный слой. Обычно он присутствует в мультифункциональных окнах, которые выбирают для помещений, расположенных на «солнечной стороне». Стекло с таким напылением пропускает в 2 раза меньше тепловых лучей, чем обычное.

Как это выглядит в формуле? 4s-10Ar(T)-4-10Ar(T)-4i

СИ – обычно так помечается мультифункциональное прозрачное стекло.

Ph – феникс-стекло (Phoenix); может быть бесцветным, бронзовым, серым и зелёным. Надёжное и экологичное стекло, обладающее эффектом зеркальности.

А2 – бронированное стекло класса А2.

pl – в компании “максиформ” так обозначается пластиковая рамка (“тёплый край”) либо тонированное “в массе” стекло.

StClBr – бронзовое зеркало.

krizet – рифлёное стекло.

CG Solar – Guardian ClimaGuard Solar, мультифункциональное прозрачное стекло “Гардиан”.

Условное обозначение открывания окон

ГОСТ требует, чтобы окна, открывающиеся тем или иным образом, имели строго определенные значения. Это помогает не только уже по рисунку понять, какая продукция перед вами, но и использовать обозначения для составления технической документации. Обозначение открывания окон выглядит так:

  • Штриховая линия обозначает, что створка открывается внутрь.
  • Сплошная линия значит, что створка открывается наружу.

Разные обозначения открытия окон на чертежах

Стоит отметить, что для проектов маркировка окон на чертежах весьма важна, так как она помогает сориентироваться в планировке, рассчитать, какая расстановка мебели будет наиболее удобной, куда лучше направить открывание дверей. Типовые проекты обычно предусматривают открывание оконных конструкций внутрь помещения. Наружу могут открываться только те окна, которые расположены на первом этаже, обращены к пожарной лестнице или выходят на балкон. Если окно оборудуется створками, фрамугами, форточками.ю это также должно отображаться на плане, в том числе и то, на какую сторону они будут открываться.

Зная, как читается маркировка, вы легко сможете сориентироваться в любом плане, кроме этого, при покупке пластикового окна всегда будете точно знать, что за продукция перед вами, какой она имеет стеклопакет и какими техническими характеристиками обладает.

Как замерить стеклопакет в фасадной алюминиевой системе

Сейчас часто в новых многоэтажных домах уже установлены алюминиевые фасады с остеклением, например, на балконах, лоджиях. Преимущества профильных конструкций (фасада) из алюминия заключаются к стойкости к ультрафиолету, прочности, легковесности, неприхотливости в уходе, долговечности, экологичности.

Качественный алюминий дорогой материал, обладающий высокой теплопроводимостью. Окна в такой фасадной системе холоднее, чем аналоги из дерева, пластика.

Сделать помещение теплее, в таких окнах можно заменив СП на энергосберегающие. Замена может понадобиться из-за трещин, сколов, разгерметизации, образования на стеклах конденсата.

Проведение замеров, необходимых для изготовления нового СП, для алюминиевых окон проводится аналогично, как для ПВХ фасадов. Действуйте в следующей очередности:

  1. Сначала снимаете декоративные накладки на окнах.
  2. Затем открутите прижимы. Они могут быть зафиксированы болтами или саморезами.
  3. После этого замеряете размеры стекла, необходимые для заказа нового СП.

Замерить стеклопакет для заказа нового на замену можно самостоятельно, а вот ремонт окна лучше доверить специалистам. Это будет быстрее, надежнее и аккуратнее. Неподготовленному человеку, даже если он посмотрел не одно видео о выполнении подобной работы, трудно будет справиться с нею.

Формула стеклопакета: приступаем к расшифровке.

Что самое главное в ПВХ окнах? Конечно же, энергосбережение. И его обеспечивает именно стеклопакет, а вовсе не профиль.

Хотите быть уверенными, что вы купили энергосберегающие ПВХ окна?

Смотрите внимательно на формулу стеклопакета, которую обязан предоставить вам специалист компании по установке пластиковых окон при расчете конструкции.

2-камерный стеклопакет с 2-мя энергосберегающими слоями и внутренним заполнением газом аргоном в этом расчете будет «прописан» так: 4i-14Ar-4-14Ar-4i или 4i-12Ar-4-16Ar-4i.

Как расшифровать этот набор цифр и букв?

4 — толщина стекла. Единица измерения — миллиметры

Важно! В 2-камерном стеклопакете установлено 3 стекла, в однокамерном — 2. Другая «камерность» — по аналогии

i — показатель наличия энергосберегающего слоя. Помните! Для климатической зоны I наносится 2 энергослоя: один — на внешнем, второй — на внутреннем стекле.

12, 14, 16 — расстояние между стеклами. Единица измерения — миллиметры. Вам только кажется, что это второстепенная цифра. На самом деле, при заполнении инертным газом, чем больше расстояние, тем лучше теплоизоляция. Принятый стандарт — 10-20 мм. Изменение в большую сторону не увеличивает показатель теплоэффективности стеклопакета. А вот уменьшение расстояния сведет этот показатель к минимуму.

Ar — отметка о том, что пространство между стеклами заполнено аргоном. Именно этот газ, в сочетании с энергосберегающими слоями, обеспечивает высокую энергоэффективность ПВХ окна.

Другой способ проверки стеклопакета на наличие энергосберегающего стекла.

Другие показатели в формуле стеклопакета

Т — теплая рамка. Такие рамки снижают риск возникновения конденсата по периметру стеклопакета. Чаще всего их устанавливают на небольшие «теплые» стеклопакеты.

S — солнцезащитный слой. Обычно он присутствует в мультифункциональных окнах, которые выбирают для помещений, расположенных на «солнечной стороне». Стекло с таким напылением пропускает в 2 раза меньше тепловых лучей, чем обычное.

Как это выглядит в формуле? 4s-10Ar(T)-4-10Ar(T)-4i

СИ – обычно так помечается мультифункциональное прозрачное стекло.

Ph – феникс-стекло (Phoenix); может быть бесцветным, бронзовым, серым и зелёным. Надёжное и экологичное стекло, обладающее эффектом зеркальности.

А2 – бронированное стекло класса А2.

pl – в компании “максиформ” так обозначается пластиковая рамка (“тёплый край”) либо тонированное “в массе” стекло.

StClBr – бронзовое зеркало.

krizet – рифлёное стекло.

CG Solar – Guardian ClimaGuard Solar, мультифункциональное прозрачное стекло “Гардиан”.

Варианты формул 2-камерных стеклопакетов

4-14Ar-4-14Ar-4i — энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

4EnergyL-14Ar-4-14Ar-4и – мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон. Свойства такого стеклопакета можно изучить здесь.

4PhBr-20Ar-4-20Ar-4и – феникс бронза или тонированное “в массе” стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4и – это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 – бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Варианты формул 1-камерных стеклопакетов

4-16-4i — энергосберегающий слой есть на одном стекле.

4–4i — энергосберегающее напыление есть на внутреннем стекле. Расстояние между стеклами может находиться в пределах 16-20 мм.

Толщина

Вне зависимости от того, какая система используется – стеклопакет трехкамерный или однокамерный, большое значение имеет толщина. Она будет зависеть от нескольких факторов:

  • количество используемых стекол;
  • размер используемых стекол;
  • размер воздушных полостей между стеклами, или самих камер.

Толщина, в свою очередь, оказывает влияние на энергосберегающие характеристики всей конструкции. Толщина одинарного стеклопакета составляет от 18 до 24 миллиметров. Толщина двухкамерного стеклопакета начинается от 32 миллиметров. Каждая фирма использует разные типы стекол и технологию производства, соответственно, размеры конструкции получаются разными. В среднем, толщина стекла – от 3 до 8 миллиметров, а толщина камеры от 6 до 16 миллиметров.

Количество стекол в стеклопакете

В стеклопакетах может быть различное количество стёкол. От этого в большей степени будет зависеть уровень звукоизоляции помещения. Если окна вашей квартиры выходят на оживлённую трассу или шумную магистраль мегаполиса, то стоит подумать над тем, какое количество стёкол станет оптимальным решением для конкретного варианта. Помните, что, чем больше будет стёкол, тем выше станут теплоизоляционные свойства всей конструкции в целом. А если нужно повысить шумоизоляционные характеристики окна, то можно выбрать конструкцию, в которой толщина внешнего стекла будет на 2 мм больше стандартной (то есть – 6 мм вместо 4-х).

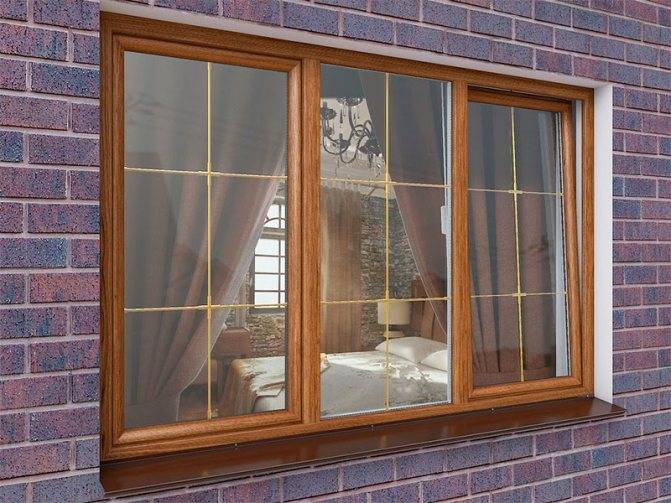

Разнообразие декора стеклопакета

Большинство стеклопакетов представляют собой обычную плоскость без избыточного декора. Но могут использоваться и другие варианты, например, стекла со шпросами — декоративными металлическими профилями, установленными внутри стеклопакета. Ширина профиля находится в пределах 8 – 26 мм. Цвет шпросов — серебро, золото, бронза. Они обладают достаточно декоративным видом, но в последнее время практически не используются.

Кроме шпросов используются фальшнакладки — элементы декора различной конфигурации, которые крепятся к стеклу. На прочность и герметичность стеклопакета они никакого влияния не оказывают, но позволяют адаптировать любое окно к особенностям экстерьера здания.

Вариантов изготовления стеклопакетов может быть множество. Если есть возможность выбора, то привлечь к нему следует профессиональных строителей — окна покупаются не каждый год, и стоят они немало. От их качества зависит комфортность жилья и здоровая атмосфера в доме.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Установка пластиковых окон по госту

Около сотни статей на нашем сайте рассказывает о том, какие сложные, продуманные и даже изощренные конструкции оконных профилей применяются в настоящее время в архитектурно-строительной отрасли, какие наукоёмкие решения используются при разработке стеклопакетов, сколько миллионов оконные фирмы тратят на приобретение точного и даже прецизионного оборудования для производства профилей, стеклопакетов, фурнитуры и т.п. Но все эти усилия и истраченные миллионы пойдут прахом в том случае, если устанавливать пластиковое окно к вам придёт некий полутрезвый «дядя Вася»; воткнёт оконный блок сикось-накось в проём, кое-как запенит, спросит монетку на опохмелку и гордо удалится с чувством выполненного долга.

Ни греть такое окно не будет, ни от шума спасать.

Как выглядит однокамерный стеклопакет

На рисунках пластиковый однокамерный стеклопакет изображают в разрезе. Он выглядит как два стекла, разделенных дистанционной рамкой.

Собранный однокамерный стеклопакет на вид сложно отличить от двухкамерного, наличие-отсутствие среднего стекла незаметно, а дистанционная рамка при значительной толщине стеклопакета может визуально разделяться на две части, иметь сверху шов, и создается впечатление, что в середине еще одно стекло.

Если в темноте поднести к однокамерному пакету зажженную свечу, зажигалку или фонарик, можно увидеть два отражения огонька, по числу стекол.

Многие отождествляют понятия стеклопакет и ПВХ-окно, в то время как стеклопакет – это важнейшая составляющая окна, а его обрамление может быть и металлопластиковым, и деревянным, и алюминиевым. Оконная конструкция в целом состоит рамы, которая вставляется в оконный проем, и крепящихся к ней створок.

Каждая створка состоит из профиля и утопленного в него на определенную глубину и закрепленного с помощью штапика стеклопакета. То есть когда мы смотрим на окно в сборке, то конструкция внутри металлопластикового профиля – это и есть стеклопакет.

Если смотреть на него прямо, видно только стекло – важнейшая часть окна, при взгляде сбоку или сверху можно увидеть внутреннюю часть стеклопакета – алюминиевую или полимерную дистанционную (распорную, разделительную) рамку с небольшими отверстиями, проходящую между стеклами по всему периметру стеклопакета.

Пока стеклопакет еще не вставлен в профиль, он выглядит как параллелепипед незначительной толщины с фронтальными поверхностями из стекла и слоем герметика сверху, снизу и по бокам, а по периметру сквозь стекло видна дистанционная рамка. В качестве примера однокамерного стеклопакета можно привести оконную систему Rehau BLITZ.

Маркировка стеклопакета

Несмотря на то, что многие современные здания оснащены пластиковыми окнами, некоторые люди до сих пор не видят разницы между понятиями «стеклопакет», «окно из ПВХ» и «пластиковое окно». На самом деле, профиль ПВХ и стеклопакет – это две составляющие части окна, каждая из которых является самостоятельной системой.

Стеклопакет представляет собой конструкцию из двух или трех стекол, пространство между которыми заполнено воздушными камерами. Ширина камеры варьируется в зависимости от используемой дистанционной рамки, обычно она составляет от 10 мм и более. Специальное адсорбирующее вещество внутри рамки поглощает влагу, благодаря чему стекла не запотевают изнутри, всегда остаются чистыми и не требуют сложного ухода. От толщины стеклопакета зависят его тепло- и звукоизоляционные свойства.

Условное обозначение стеклопакета. Формула стеклопакета.

Условное обозначение стеклопакета включает в себя строго определенный ряд параметров:

  1. тип стеклопакета (СПО – стеклопакет однокамерный, СПД – двухкамерный);
  2. толщина и тип первого стекла (4М1 – листовое стекло толщиной 4 мм., 6С – солнцезащитное стекло толщиной 6 мм.);
  3. толщина камеры, вид газозаполнителя. При газозаполнении воздушной смесью шифр газозаполнителя отсутствуют (16 – толщина камеры16 мм. газозаполнитель воздух,12Ar – толщина камеры12 мм. вид газозаполнителя – Аргон, 16Kr – толщина камеры16 мм. вид газозаполнителя – Криптон);
  4. толщина и тип второго стекла;
  5. в случае двухкамерного стеклопакета повторяются п.3 и п.4;
  6. высота, ширина, толщина стеклопакета (1200х900х36 – высота 1200 мм. ширина 900 мм. толщина 36 мм.);
  7. вид стеклопакета (Уд – ударостойкий, Э – энергосберегающий, С – солнцезащитный, М – морозостойкий, Ш – шумозащитный. Общестроительный стеклопакет – параметр отсутствует);
  8. обозначение стандарта (ГОСТ 24866-99 Стеклопакеты клееные строительного назначения).

Классификация стеклопакетов по количеству камер и их обозначения (аббревиатуры)


Формульная запись может начинаться с аббревиатуры, обозначающей количество камер. Если в начале стоит СПО — это означает, что стеклопакет имеет одну камеру. Формулы двухкамерных стеклопакетов начинаются с аббревиатуры СПД. Здесь СП — сокращение «стеклопакета», а О и Д — соответственно, «однокамерный» или «двухкамерный». Однокамерным называется стеклопакет, состоящий из двух стекол, расположенных параллельно и герметично соединенных одной дистанционной рамкой. Двухкамерным стеклопакетом называется конструкция, состоящая из трех стекол, соединенных двумя рамками.

К примеру, вот так будет выглядеть формула однокамерного стеклопакета, шириной 24 мм:

4М1-16-4М1 (4 мм – толщина стекла, 16 мм — ширина дистанционной рамки, М1 — тип стекла).

Если вместо обычного флоат-стекла, будет использовать энергосберегающее, то формула будет выглядеть уже иначе:

4М1-16-4и (здесь внутренне стекло обеспечивает удерживание тепла внутри помещения и защиту пространства от сквозняков, сопротивление теплопотерям достигает 0,59 м2 С/Вт, по сравнению с предыдущей формулой – 0, 32 м2 С/Вт).

А вот уже иначе выглядит расчет формулы двухкамерного стеклопакета, шириной 32 мм:

4М1-10-4М1-10-4М1 (в формуле уже учитывается три стекла и две дистанционные рамки, шириной по 10 мм, теплоизоляция составляет 0, 47 м2 С/Вт).

Если заменить обычное стекло на энергосберегающее, то получим следующую формулу:

4М1-10-4М1-10-4и (принцип все тот же, внутреннее стекло обозначается другой маркировкой, присущей энергосберегающим стеклам, теплоизоляция при этом увеличивается до 0, 64 м2 С/Вт).

В скобках после обозначения камерности может указываться общая толщина конструкции. Например, формула 32-мм стеклопакета имеет вид СПД(32) 4М1-10-4М1-10-4М1. Здесь видно, что изделие составлено из трех стекол по 4 мм и двух рамок по 10 мм, в сумме составляющих 32 миллиметра.

ГОСТ Р 54175-2010 «Стеклопакеты клееные. Технические условия» описывает также стеклопакеты со специальными свойствами, которые потом отображаются в формуле.

Их свойства тоже могут включаться в аббревиатуру в виде букв:

УД — устойчивые к ударам; Э — энергосберегающие; С — солнцезащитные; Ш — защищенные от шума; М — морозостойкие.

Существуют и мультифункциональные изделия, комбинирующие несколько свойств, например, энергосберегающие и шумозащитные. Определить эти характеристики можно по свойствам стекол.

Защитные стекла в пластиковых окнах

В производстве безопасных противовзломных пластиковых окон используются чаще всего противоударные стекла и стеклопакеты. Стекла более высоких степеней защиты — пулестойкое и бронированное — относятся к стеклам специального назначения и используются в комплексе с цельностальной рамой.

Пулестойкое стекло

устанавливается при возможной угрозе вооруженного нападения на персонал или посетителей.

Бронированные и устойчивые к пробиванию стекла

устанавливаются на объектах без централизованной охраны, имеющих материальные ценности, например, в банках, в музеях. При наличие охраны применяются ударостойкие стекла класса А1-А3.

1 Класс: Безопасное стекло при эксплуатации

Стекло, при разрушении которого не образуется крупных осколков (закаленное безопасное стекло), либо осколки удерживаются полимерной пленкой (многослойное безопасное стекло) называется безопасным в обращении. К числу таких стекол относится стекло триплекс (многослойное стекло с ПВБ пленкой между двумя листами стекла) и закаленное стекло.

Стремясь к эффективной защите без острых (опасных) осколков учтите, что безопасное стекло не гарантирует защиту от разбития, оно лишь обеспечивает более высокую степень устойчивости стекла к физическим воздействиям.

Испытания

Тестируется такое стекло на прочность одним из способов: ударами мешком с мягким стальным ломом (дробь) весом 45 кг (класс СМ); ударами твердой стальной полотелой грушей весом 5-10 кг и диаметром 240 мм (класс СТ).

Классы устойчивости безопасного стекла

Класс стеклаТип конструкцииУстойчивость к воздействию
СМ1Стекло термоупрочненное менее 4 ммПадение 45 кг с высоты 20 см
СМ2Стекло термоупрочненное 4 мм Многослойное стекло триплекс 33.1Падение 45 кг с высоты 45 см
СМ3Стекло термоупрочненное 5 мм и более Закаленное стекло 4 мм Многослойное стекло триплекс 44.1Падение 45 кг с высоты 120 см
СМ4Закаленное стекло 5 мм (и более) Многослойное стекло триплекс 44.2, 55.2, 66.2Падение 45 кг с высоты 200 см

Определяется по: ГОСТ 30698-2014 Стекло закаленное. Технические условия ГОСТ Р 54171-2010 Стекло многослойное. Технические условия

2 Класс: Ударостойкое стекло

К числу ударостойких стекол относятся стекла с толстой полимерной пленкой, например стекло 4 мм с защитной пленкой толщиной 300 мкм. Такое стекло способно выдержать многократный удар не только мягкого, но и твердого тела.

Испытания

Защитное стекло испытывается ударами свободно падающего стального шара весом 4 кг с различной высоты. Стеклу присваивается класс ударостойкости по степени защиты к ударам различной силы.

Классы устойчивости ударостойкого стекла

Класс стеклаТип конструкцииУстойчивость к воздействию
Р1А (К4)Стекло с полимерной пленкой 200 мкм Триплекс 44.2 / 4(0,76)43-х кратное падение стального шара с высоты 150 см
Р2А (А1)Стекло с полимерной пленкой 300 мкм Триплекс 44.4 / 4(1,14)43-х кратное падение стального шара с высоты 300 см
Р3А (А2)Стекло с полимерной пленкой 400 мкм Триплекс 44.5 / 4(1,52)43-х кратное падение стального шара с высоты 600 см
Р4А (А3)Стекло с полимерной пленкой 600 мкм Триплекс 66.5 / 6(1,52)63-х кратное падение стального шара с высоты 900 см

Определяется по: ГОСТ Р 54171-2010 Стекло многослойное. Технические условия ГОСТ 32563-2013 Стекло с полимерными пленками. Технические условия ГОСТ Р 51136-2008 Стекла защитные многослойные. Общие технические условия

Безопасное ударостойкое стекло класса Р1А (К4) соответствует классу SB2(D) (противоосколочное — взрывобезопасное остекление).

Испытания

Испытания данного типа защитного стекла проводятся ударами обухом и лезвием топора. В зависимости от количества выдерживаемых ударов стеклу присваивается класс защиты: Б-1, Б-2, Б-3.

Классы устойчивого к пробиванию бронированного стекла

Класс стеклаТип конструкцииУстойчивость к воздействию
Р6В (Б1)Многослойное стекло 4(1,14)4(1,14)4(1,14)430-50 ударов
Р7В (Б2)Многослойное стекло 4(1,14)4(1,14)4(1,14)4 6(0,76)6(0,76)6(0,76)651-70 ударов
Р8В (Б3)Многослойное стекло 4(0,76)4(0,76)4(0,76) 4(0,76)4(0,76)4 6(1,14)4(1,14)6(1,14)4Свыше 71 удара

Определяется по: ГОСТ Р 54171-2010 Стекло многослойное. Технические условия ГОСТ Р 51136-2008 Стекла защитные многослойные. Общие технические условия

В случае использования противоударного взломостойкого стекла в составе стеклопакета, рекомендуется располагать многослойное стекло с внутренней стороны.

Перейти к выбору пластиковых окон

Итоги

Теперь вы сможете правильно расшифровать формулу стеклопакета, приведенную в начале статьи.

Итак, маркировка СПД Уд Э 4ESG–16–4M1–14Ar–4i означает, что:

  • перед вами ударопрочный энергосберегающий двухкамерный стеклопакет;
  • толщина всех стекол — 4 мм;
  • первое закалено по технологии термозакалки;
  • второе — обычное;
  • энергосберегающие свойства третьего стекла обусловлены мягким покрытием из оксида серебра;
  • первая камера заполнена воздухом;
  • ее ширина — 16 мм;
  • вторая камера заполнена аргоном;
  • ее ширина — 14 мм.

Как видите, если знать обозначения, то сложностей с расшифровкой формул не возникает. Рекомендуем вам также ознакомиться с ГОСТами на стеклопакеты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
