Система выравнивания плитки: СВП и ДЛС

Системы выравнивания плитки (СВП)

By

16/09/2020

3.19k

Купили плитку – не забудьте про СВП! Помните известную напутственную речь выпускникам 97 года, начинающуюся словами «Пользуйтесь защитным кремом от солнца»? Также доброжелательно хотим сказать: «Пользуйтесь Системой Выравнивания Плитки (СВП)!», если желаете получить идеальную укладку.

Укладка керамогранита крупного прямоугольного формата требует от мастера особой профессиональной подготовки. Использование системы механического выравнивания плитки позволит исправить возможные и допустимые отклонения, сократить время укладки и получить превосходный эстетический результат.

Главным образом данная рекомендация относится к прямоугольной плитке – 30х60 и более: 45х90, 20х120, 60х120 и т.д. Но и при укладке плитки формата 60х60 она будет не лишней.

Преимущества СВП:

• система автоматически выравнивает смежные плитки по одному уровню, между ними не будет перепада высот;
• швы получаются одинаковыми;
• клей распределяется равномерно;
• при усадке плиточного клея, при высыхании – плитку не поведёт;
• опытному мастеру система упростит работу и сэкономит время, а у неопытного плиточника получится профессиональный результат;
• результат – идеальная укладка плитки недорого
• часть комплектующих – многоразовая.

На сегодняшний день в строительных магазинах вы найдете большой выбор СВП: DLS, TLD , СВП Карофит и другие марки.

Работать с системой выравнивания плитки легко и просто! Даже профессионалы с золотыми руками регулярно используют СВП в работе!

Минимальное количество операций сокращает вероятность возможных ошибок. Укладка плитки занимает намного меньше времени, чем обычно. А результат укладки всегда получается безупречным.

Виды кромок керамогранита

В процессе производства керамогранит прессуется. Форма получаемой заготовки в сечении – равнобедренная трапеция. Такой керамогранит называют нереттифицированным. На маркировке это никак не отображается. Рекомендуемый шов от 3 мм.

Для приведения всего лота к заданному единому размеру применяется дополнительная механическая обработка абразивом кромок готовой продукции – реттификация. Такой керамогранит называют реттифицированным. На маркировке указывается реттrettrect. Рекомендуемый шов 1,5-2 мм.

Читайте нашу статью “Керамогранит реттифицированный и нереттифицированный. Какой выбрать?“, чтобы узнать об особенностях этих типов обработки кромок керамогранита.

Закончим статью также словами из напутственной речи: «Тщательно выбирайте чьим советам следовать, будьте терпеливы с советчиками. Но поверьте насчёт Системы Выравнивания Плитки». Хорошего ремонта!

Система выравнивания плитки при укладке (СВП)

Рынок крупноформатного керамогранита в России достаточно молодой. И в качестве рекомендации предлагаем всем строительно-монтажным организациям использовать современные и очень удобные сопутствующие товары для повышения качества укладки. Речь о Системе Выравнивания Плитки при ее укладки. СВП больше всего актуальна для крупноформатного керамогранита (600х600, 1200х600, 1200х1200).

Профессионалы плиточники с некоторой опаской относятся к процессу укладки крупноформатной плитки, или разнотолщинной (например керамогранита 600х600 с толщиной 10 мм и 1200х600 с толщиной 11мм). Но существенно облегчит работу с ровной укладкой крупноформатной плитки поможет такая простая и в тоже время эффективная система, позволяющая получить идеально ровную керамическую поверхность.

Состоит всего лишь из двух элементов: это КЛИН и ЗАЖИМ. Причем КЛИН используется многократно (50 и более раз).

СВП (Система Выравнивания Плитки) позволяет избежать перепадов плитки в плоскости на стыках (швах) в процессе укладки и предотвращает «проседание» плитки в процессе высыхания клеевого состава за счет плотного прижатия между собой соседних плиток. Значительно сокращается затрачиваемое время на укладку плитки.

Основной принцип использования заключается в установке СВП на каждой стороне плитки по две точки, отступая от угла 5 см. Если сторона плитки больше метра, устанавливается дополнительная точка СВП по центру. При этом технология укладки плитки не меняется и не усложняется. ЗАЖИМ СВП снизу поджимает две соседние плитки к ровной поверхности КЛИНА, не давая плиткам смещаться относительно друг друга в процессе высыхания клея. А спустя сутки после высыхания клеевого слоя – ударом резинового молотка вдоль шва зажим ломается у основания, которое остается под плиткой. КЛИНЬЯ СВП собираются для дальнейшего использования. Подробнее читайте ниже и сморите видеоролик об использовании СВП.

Как видно из таблицы – чем мельче формат, тем больше расход СВП на квадратный метр и выше конечная себестоимость укладки. Золотая середина – формат 600х600. При формате плитки 1200х600 СВП еще выгоднее, т.к. без использования этих приспособлений идеально ровная укладка плитки 1200х600 (без перепадов на швах) занятие не из легких и практически невозможна. В целях экономии отделочники иногда применяют один ЗАЖИМ СВП (Системы Выравнивания Плитки) на стык четырех плиток, а не четыре ЗАЖИМА – в этом случае предполагается, что плитки должны быть абсолютно одинаковыми по толщине. Но конечный результат может совсем быть не тот, который требуется. А так как нам необходим идеально ровный пол – экономия здесь не оправдана.

Инструкция по использованию СВП при укладке плитки

Изделие СВП состоит из двух деталей, это зажим и клин.

Клин деталь многоразового использования.

Инструкция по использованию СВП при укладке плитки

1.Нанести клеевой раствор в соответствии с инструкцией производителя. Установить по два зажима под плитку с каждой стороны, отступив от края плитки около 50мм.

2. Уложить следующую плитку

3. Вставить клин между плитками и верхней частью зажима, зафиксировать так, чтобы нижняя часть клина плотно прилегала к плиткам и края ( стороны) плиток выровнялись.

После полного высыхания клеевого раствора , для удаления клина, просто ударьте по верхней части зажима вдоль шва плитки. Нижняя часть зажима остается под плиткой.

4. Соберите клинья для дальнейшего использования.

Использовать СВП рекомендуется при температуре окружающей среды не менее + 10 С.

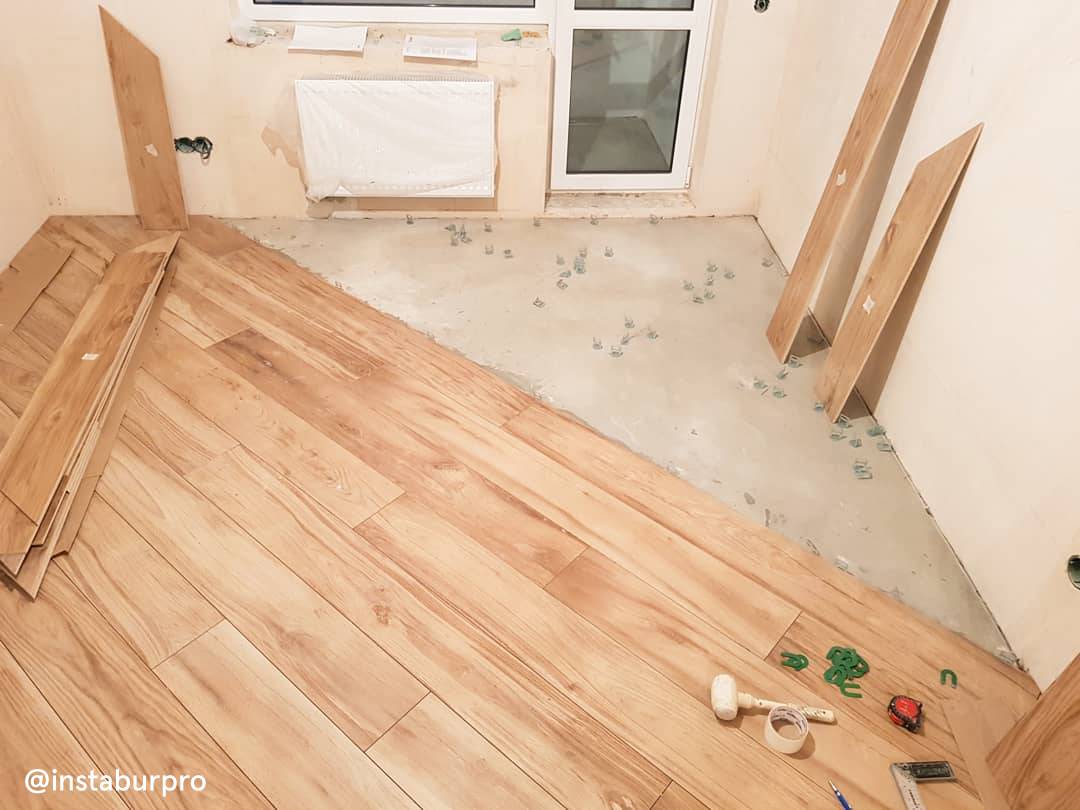

Примеры использования СВП

Презентация “СВП-Система Выравнивания Полов”

Преимущества

Система выравнивания плитки состоит из подставки-зажима и клина (либо лепестка). Первая деталь после укладки кафеля или керамогранита частично остается под облицовкой, а вторая является многоразовой. Чтобы использовать по назначению это приспособление, особыми навыками обладать не требуется. Но зато плиточная поверхность в итоге получается идеально ровной.

Из недостатков системы автоматического выравнивания плитки следует упомянуть затраты денег на покупку расходных устройств и времени на их установку. При этом работать по подобной технологии подгонки кафеля рекомендуется только при температурах от +10 0С и выше.

Использование СВП позволит значительно ускорить процесс облицовки

И надо помнить, что часть используемого при монтаже пластикового зажима остается в шве, усложняя его чистку перед затиркой. В остальном СВП – это предельно простой в применении инструмент. Укладывать с его помощью плитку легче легкого.

Межкомнатная или входная дверь в частный дом, и даже отлив оконный, в установке гораздо более сложны.

Принцип работы фиксаторов

Как пользоваться системой выравнивания плитки

Система выравнивания плитки очень проста в обращении. Конечно же, при укладке кафеля своими руками новичку понадобится больше времени на то, чтобы выставить все элементы, но зато она гарантирует отличный результат по итогу кладки.

• Как применять СВП:
• Нанесите на поверхность пола клей зубчатым шпателем.
• Поставьте первую плитку и закрепите по краям по две основы СВП.
• Положите вторую.
• Зафиксируйте вставки с помощью клиньев. То же самое проделайте с другой стороны.
• Подгоняйте зажим до тех пор, пока он не будет плотно зафиксирован.
• Расчистите швы от проступившего клеевого состава, не нарушая положения кафеля.
• Подготовьте клей для плитки по инструкции на упаковке производителя. Не меняйте пропорции ингредиентов, так как они высчитаны в результате многих исследований и многолетнего опыта.
• Подготовленный клей нанесите на рабочую поверхность (стену или пол), равномерно распределив его зубчатым шпателем. Также нанесите клей на поверхность самой плитки, которая будет приложена к полу или стене.
• Уложите первую плитку с помощью уровня или отвеса, если укладка происходит на поверхность стены. Для равномерного отступа от углов используйте небольшие пластмассовые крестики, которые продаются в любом строительном магазине.
• Под первую плитку поставьте зажимы с тех сторон, с которых к ней будут прилегать соседние плитки. Соответственно, если плитка угловая, то состыковываются с ней только две соседние, если же не угловая, то соседние плитки прилегают к ней со всех четырех сторон. Отступать от края необходимо 0,5 – 1 см, чтобы дать пространство для стягивания и фиксации зажимами.
• Установите вторую плитку, следуя тому же алгоритму действий. Затем вставьте клин в зажим, продвиньте его до упора или щелчка и зафиксируйте в данном положении.
• Убедитесь, что клин плотно прилегает нижней поверхностью к обеим плиткам, только в этом случае система самовыравнивания сработает так, как необходимо. Если клин прилегает только к одной плитке либо не прилегает к их поверхности вообще, попробуйте выдвинуть клин и установить его ещё раз.
• Если данное действие не поможет, снимите плитку с клея и установите новый зажим.

Помните, что использование системы нивелирования плитки целесообразно только в том случае, если в помещении отсутствуют большие перепады высоты поверхности, на которой производится укладка кафеля.

А также эффективность системы зависит от качества самой керамики. Чем выше качество керамики, чем меньше на ней дефектов, сколов и бугорков, тем проще работать с СВП.

Дальнейшая расстановка плиток и зажимов с клиньями производится аналогично первым двум. Для более точного выравнивания можно использовать резиновый молоток, которым простукивается уложенная плитка с каждой стороны.

Идеальная температура в помещении для укладки плитки – 18-24 градусов Цельсия. Чем она ближе к этому значению, тем меньше таких проблем, как преждевременное схватывание клея или замерзание воды в клеящем растворе.

При проведении работ имейте под рукой влажную тряпку, чтобы оперативно удалять с лицевой поверхности плитки следы клея, которые при засыхании убираются очень сложно. Кладите плитку в хорошо освещенном и проветриваемом помещении.

После высыхания клея аккуратным ударом молотка или любого другого подручного инструмента обломите выступающие над поверхностью части системы выравнивания. Использовать можно также и щипцы, можно даже с усилием пнуть по выступающей части ногой.

Очень важно наносить удар или прикладывать усилие вдоль линии шва. Это исключает разлом зажима в произвольном месте и деформацию уже уложенной плитки

Клинья после очистки от остатков зажима и клея можно использовать повторно. Очищать их можно как вручную, так и с помощью стиральной машины и порошка.

После удаления всех частей СВП с поверхности уложенной плитки швы необходимо затереть специальной строительной смесью. Нанесите её на шов резиновым шпателем небольшого размера и дайте смеси высохнуть. В среднем для этого необходимы сутки. После высыхания вымойте пол влажной тряпкой.

Плюсы и минусы СВП

Выравнивающие комплекты при облицовке керамической или керамогранитной плиткой являются хорошим подспорьем, позволяющим в значительной мере увеличить темпы работы и добиться высокого качества поверхности при уменьшении трудозатрат. Еще одно преимущество – толщина приспособлений позволяет выравнивать зазоры без применения крестиков.

Самым главным минусом СВП стала их цена. Чем меньше размер плитки – тем больше комплектов необходимо будет использовать. Плюс стоимость фирменного инструмента. При небольшом объеме работ неплохим выходом из такой ситуации может стать изготовление конструкций для выравнивания своими руками.

Особенности использования

Если укладка облицовочного покрытия проведена непрофессионально, то она испортит интерьер и приведет к массе других неприятных последствий – например:

• В швах между плитками начнут появляться грибковые образования, загрязнения.
• Возникает вероятность случайного травмирования.
• Под влиянием механических нагрузок материал начнет разрушаться.

Чаще всего данную систему выравнивания применяют, если плитка по размерам больше 40 см. Иногда ее используют для некрупного облицовочного материала.

Выделяются следующие разновидности выравнивающих конструкций: с клинообразным или винтовым натяжителем, со специальным инструментом для фиксации – зазубренной полоской.

Конструкции с клинообразным натяжителем включают два пластиковых элемента – клин с зубчиком и ключа-зажима с основанием в форме многоугольника или овала. Зажим – пластиковый элемент в форме буквы «Т». Его верхнюю часть можно быстро отломать. Данный элемент можно использовать однократно, а клин – многократно. В конструкции могут быть ленты, измерители, клипсы, колпачки и прочие вспомогательные элементы. Необходимо приобрести резиновый молоток, чтобы отбивать им фиксирующий механизм.

Для стягивания конструкции с винтовым натяжителем используются стальная шпилька и шуруповерт.

Выравнивающие системы с инструментом-фиксатором используются для монтажа плитки, толщина которой составляет от 3 до 30 мм. Также дополнительно необходимо приобрести специальный инструмент.

Разновидности DLS

Система выравнивания плитки выпускается нескольких видов, отличающихся конструкцией и оборачиваемостью.

Сборные СВП:

• клиновая с зазубренным скосом (бренды «СВП», CHSG, Mustang);
• колпачковая с зазубренной стойкой (DTA, Rubi);
• с винтовыми натяжителями:
• ручная подтяжка вращением входящей в конструкцию гайки (Tornado, NTCA);
• Натяжка вращением имеющейся в устройстве шпильки при помощи отвёртки.

Цельные DLS:

с защёлками-натяжителями (Tuscan, SeamClip).

Рассмотрим эти виды, подвиды и их характеристики.

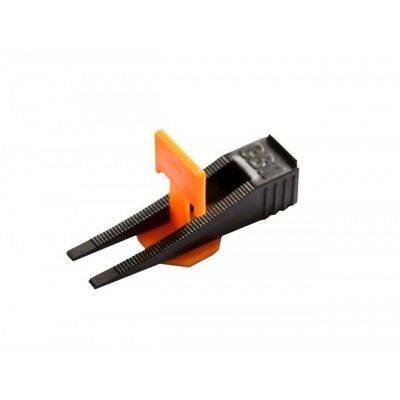

Клин СВП системы выравнивания плитки DLS

Система с клином-натяжителем

Клиновая СВП состоит из пластмассовых деталей двух видов – клиньев многоразового использования и одноразовых зажимов. Устройство используется при укладке керамической плитки толщиной от 5 до 12 мм.

Зажим представляет собой литую из пластмассы деталь – плоский стержень с прямоугольным основанием на одном конце и перекладиной на другом. В месте крепления стержня к основанию имеется технологический надрез для облегчения слома стержня при его удалении после отверждения плиточного клея.

Клин также изготовлен из пластмассы, имеет вертикальный продольный разрез посередине расширяющейся части для движения по нему стержня зажима при расклинивании.

Клиновые нивелирующие фиксаторы устанавливаются вручную, при этом детали при нивелировании плитки можно стягивать своими руками или с помощью специального инструмента, облегчающего и ускоряющего выполнение прочной фиксации керамики.

Устройства с зазубренной стойкой

Такие нивелирующие фиксаторы также изготавливаются из пластмассы и состоят из двух отдельных деталей — одноразового рифлёного стержня и прижимного колпака-зажима с фиксирующим замком внутри.

Щипцы для СВП укладки плитки

DLS такого типа применяются для нивелирования керамической плитки широкого диапазона толщины – от 5 до 25 мм. Замки приспособления этой конструкции можно эксплуатировать 25-30 раз, но стягивание керамики с использованием данной СВП выполняется специальным устройством.

Система с винтовым натяжением

СВП этого типа отличается от предыдущих систем только способом стягивания также раздельных верхней и нижней части приспособления. Для нивелирования смежных плиток в конструкции DLS применено резьбовое соединение деталей, которые, в зависимости от исполнения, стягиваются вручную вращением гайки большого диаметра или металлической шпильки при помощи отвёртки (шуруповерта).

Верхняя составляющая DLS винтового натяжения также многоразового использования.

В таком варианте вместо клиньев используются винтовые зажимы

Цельные DLS

Эти устройства представляют собой неразборное изделие одноразового применения. Стягивание плиток на общий уровень производится двумя подвижными защёлками, расположенными в верхней части СВП. Из всех видов DLS эта самая дешёвая, поэтому идеально подходит отделочнику-любителю, редко выполняющему облицовку керамикой собственноручно

Единственное, на что нужно обратить внимание при покупке этого вида системы – их градация по номерам, которые должны соответствовать толщине применяемой отделочной керамики

Полезные рекомендации

• С помощью СВП устранить каждую неровность поверхности не получится. Выравнивание осуществляется по плитке, находящейся уровнем выше. Под поднятой плиткой формируются пустые пространства. В будущем это рискует стать причиной раскола плитки и ее растрескивания. Необходимо проводить облицовку, перед этим обеспечив полностью ровное основание. Использовать СВП допустимо на тех поверхностях, максимальный уровень перепада на которых не превышает 1 см.
• Также с помощью СВП нельзя полностью избежать трещин на плитке. Ее укладку необходимо проводить на плиточный клей с составом, который оптимален для того или иного покрытия. Если клей не подходит для плитки, то динамические нагрузки рискуют деформировать полностью всю конструкцию.
• Подходящая температура для применения СВП составляет +10°C. Также нужно принимать в учет сквозняки, норму влажности воздуха. Это обеспечит высокое качество работ.
• При покупке конструкции выравнивания следует удостовериться в качестве механизмов, поставляющихся в комплекте. Сегодня на рынке есть немало подделок подобных систем.
• Качество плиточных материалов должно быть максимальным – это обеспечит ровное покрытие облицовки.
• Не следует пытаться сэкономить на количестве установленных зажимов, иначе есть риск слабой фиксации конструкции, что деформирует покрытие.

Общие ведомости о системе выравнивания плитки по методике DLS, её особенности

Назад

Существует не одна методика укладки керамики, которая применяется в жилых помещениях, общественных заведениях, офисах и загородных домах.

Облегчить процесс напольного покрытия может система укладки и выравнивания плитки DLS. Такой способ даёт возможность идеально выложить кафель в одной плоскости и устранить перепады по высоте на месте стыков.

Уже давно не секрет, что популярными системами для выравнивания кафеля на отечественном рынке считается СВП и DLS.

Технология выравнивания DLS

Характеристика укладки кафеля DLS системой

Методика укладки DLS имеет много преимуществ, которые значительно облегчают процесс монтажа напольного покрытия. Для того чтобы проще и ровнее выложить плиточную поверхность, нужно использовать данную систему для укладки пола.

Создают идеальные покрытия, не учитывая качества стяжки и толщину клеевых составов. Благодаря выравниванию плитки способом DLS можно не беспокоиться о том, что возникнут такие дефекты, как смещение материала во время процесса укладки и проседание при просыхании. Применяя такой метод, можно сэкономить примерно 200% времени, которое обычно тратится при других методиках.

Существует три способа укладки керамики, в которой применяется система DLS:

• Для фиксации одного кафеля пользуются методом укладки, который имеет название по типу «минус».
• Если предстоит ремонтная работа с монтажом двух плиток, то в таком случае целенаправленно воспользоваться способом по типу «буквы Т».
• С применением типа «плюс», можно сразу зафиксировать четыре элемента.

DLS технология выравнивания однотонной керамики

Процесс укладки кафеля ДЛС системой

Система кладки плиточной поверхности DLS методикой состоит из таких компонентов:

• Основной компонент являет собой вставки, которые состоят из пластика. Таких деталей понадобится не меньше 100 штук.
• В таком же количестве, что и предыдущая часть, будут необходимы клиновые элементы. Их устанавливают способом продевания внутрь вставок, которые выравниваются с помощью зажимов.
• Основным инструментом в работе с такой системой является зажим, которым пользуются на всех этапах установки.

Начинают укладку с нанесения основного клеящего материала, на который будет проводиться монтаж.

Способ нанесения клеящего материала

Следующим этапом считается, непосредственно, установка. Её закрепляют основными элементами, в которые устанавливается клинья. А зажим используется для выравнивания всей поверхности. Когда высохнет всё покрытие, выбиваются клинья, которые остались с помощью молоточка.

Способ выравнивания настенной плитки

Позитивные и негативные стороны выравнивания плитки данным способом

Выравнивание плитки занимает отдельное место в строительстве напольного покрытия. Главными преимуществами данного процесса считаются такие:

• Установку можно проводить со всеми видами плитки – как с напольной, так и настенной. Используя данную систему, первый ряд получается ровным, после чего можно создавать направление для последующих рядов настенной плиты.
• Проводя укладку в 4 раза быстрее обычного процесса можно значительно сэкономить время.
• Клинья и зажим можно использовать не только одноразово. Ведь они способны сохранять свои свойства и при повторном использовании.
• После монтажа плиточных изделий такой технологией остаётся минимальное количество мусора.
• При укладке плиты таким способом необязательно быть профессионалом. В таком случае можно провести установочный процесс собственноручно, без обращения к мастеру.
• Монтажные работы проводятся без образования швов. Так как возможность сбоя плитки невозможна во время применения технологии.

Негативными сторонами являются:

Значительным минусом применения такой технологии считаются дорогостоящие комплектующие детали, которые необходимы при укладке.

Следующим нюансом данной системы считается то, что регулировку кафеля следует проводить исключительно до того, как высохнет клеевая основа.

Способ выравнивания межплитных швов

DLS – виды и аналоги

Обе разновидности ДЛС нивелируют соседние плитки путём приведения их в одну плоскость – между нижней и верхней сжимающими деталями, но в первой для сжимания используется резьбовое соединение, а во второй – расклинивание.

Оба вида устройства состоят из зажимов многоразового действия и расходных вертикальных стержней, наружная часть которых обламывается при демонтаже DLS, а внутренняя остаётся в шве. DLS позволяют укладывать плитку на пол и стены, увеличивая производительность даже при невысокой квалификации мастера, поэтому быстро стали популярны среди домашних мастеров. Со временем различные модификации таких устройств, различающиеся конструктивно — видом резьбового зажима, профилем одноразовых стержней, размером клиньев, стали выпускать и другие производители, в том числе российские.

Клиньевые приспособления условно можно разбить на 2 группы – мелкие и крупные.

Первые удобны для работы с мало- и среднеформатной плиткой, большинство моделей при низкой цене ещё и не требует применения зажима-щипцов, так как расклиниваются вручную. К этой группе относятся СВП «3D-крестики», TLS, «СВП-Нова”, «СВП №1».

Устройства второй группы дороже, имеют более мощные клин и зажим – это требует использования щипцов, но зато позволяет не только работать с крупноформатной плиткой, но и устанавливать на пересечении 3-4 листов только один фиксатор. На российском рынке хорошо зарекомендовали себя бренды Beorol, Raimondi, Corte, Karofit, Mustang.

Продукция различных производителей различается не только конструктивно, но и материалом исполнения, поэтому даже у крупных систем детали многоразового использования имеют разное число циклов, а одноразовые элементы часто недостаточно прочны.

Рекомендации

Во время создания напольного плиточного покрытия с использованием СВП учитываются нюансы:

нельзя полагаться только на эту систему, поэтому желательно заранее правильно выровнять основание, чтобы отсутствовали серьезные перепады или неровности;
система эффективна исключительно при перепадах, размер которых не превышает 1 см;
даже использование такой конструкции не предотвращает растрескивание плитки, поэтому важно грамотно подобрать плиточный клей и купить качественный облицовочный материал;
для создания отверстий в материале используется балеринка для плитки;
если плитки обладают существенным размером, то используется два слоя клея;
применяется СВП только при температуре от +10 градусов, а также важно предотвратить влияние сквозняков;
желательно покупать только качественные системы, целостность которых не нарушается при серьезных воздействиях, необходимых в процессе монтажа.

Если следовать этим простым советам, то даже новичок легко справится с процедурой укладки плитки, получая ровное покрытие.
