Чертеж сарая с односкатной крышей

Подготовительные работы перед строительством. Чертежи, размеры

Перед любой работой в строительстве должна производиться подготовка. Поэтому в самом начале нужно учесть некоторые нюансы.

Даже если вы сделаете из вашего сарая произведение архитектурного искусства, то он все равно будет считаться хозяйственной постройкой, не особо вписывающейся в общую картину вашего дворика, поэтому ее постройку целесообразно произвести на заднем дворе
Доступ к нему должен находиться в свободном доступе, а не завален всяким хламом. Ведь при необходимости переноса габаритных объектов в хранилище, нужно будет выполнять дополнительную работу по разбору этого хлама
Воспользуйтесь специальными сваями или высокими блоками, дабы расположить постройку на возвышенности. Это защитит деревянные элементы от чрезмерного воздействия влаги, что увеличит срок эксплуатации. А также не позволит металлическим деталям, хранящимся внутри коррозировать без причины
Чертеж сарая с односкатной крышей должен быть составлен максимально рационально, дабы в будущем не пришлось оборудовать к нему дополнительные пристройки. Продумайте в каких целях будет применена эта площадь. Например, можно создать строение, в котором будет два помещения. В одном вы можете хранить инвентарь, а в другом держать кур или гусей
В месте будущей постройки земельный покров стоит максимально разровнять

Как правило, жильцы дачных домиков отдают предпочтение нескольким помещением. Оно и понятно, ведь разделение на секции может рационально распределить свободные квадратные метры. Габариты строения берутся чисто из индивидуальных потребностей хозяев, но сарай 3х6 с односкатной крышей считается эталоном.

Стеновые утеплители

Утепление стен каркаса будет являться целесообразным занятием при условии содержания в сарае живности, дабы не загубить их в сильные морозы. В качестве утеплительных материалов часто применяют:

Минеральную вату
Пеноплекс
Плиты из стекловаты

Минеральная вата

Обшивку стен постройки минеральной ватой должна производиться по всем нормативным документам строительства. Плиты утеплителя должны иметь вид как при устройстве кровель, т.е. сделаны в виде пирога. Для этого минеральную вату заворачивают с двух сторон пароизоляционным материалом. Это позволит утеплителю избавляться от избытка влаги, ведь ее нахождение в данных слоях приводит к уменьшению полезных свойств продукта.

Важным моментом в устройстве минеральной ваты является создание вентиляционных ходов в слое пирога. Для этого деревянная обшивка укладывается перпендикулярно плитам. Она собирается из досок 20х40мм. Система из таких элементов будет свободно пропускать воздух, а также отлично держать внутреннюю отделку.

Пеноплекс

Толщина данного материала подбирается от 6см. Монтаж пеноплекса начинается с устройства гидроизоляционного слоя за обрешеткой. Шаг элементов обрешетки должен составлять 60см. В качестве крепежей не используют привычные гвозди или саморезы. Здесь уместно применять полиуретановый клей, но конечно можно использовать и анкера. Монтажная пена будет выступать в роли дополнительного фиксатора на стыках плит.

После высыхания клея производится обшивка пароизоляционным слоем. В качестве него, как правило, используют полиэтиленовую пленку в виде фольги, а сверху наносят отделочный слой.

Стекловата

Устройство ничем не отличается от минеральных плит. Но при ее укладке стоит позаботиться о средствах индивидуальной защиты. Приобретите респиратор и хорошие перчатки, открытые участки тела должна защищать плотная одежда, а глаза – специальные очки.

Крыша

Когда каркас собран, начинают сооружать крышу:

Вычисляют длину стропила, для чего к расстоянию между стенами добавляют двухсторонние свесы. Как правило, длина их равна 0,4-0,5 м.
Изготавливают контрольную стропильную ногу: берут отрезок доски, отрезают нужную длину, примеряют и намечают место, где будет выемка для крепления.
Изготавливают нужное число стропил.
Односкатной крыши для сарая будет достаточно
Фасадную и заднюю стропильную ногу монтируют на каркас, соединяют их туго натянутой нитью.
По отмеченному уровню выполняют установку остальных элементов. Фиксируют при помощи гвоздей или уголков.
Закрепляют степлером гидроизоляцию, нахлестывая 15 см одного края полосы на другой.
Устраивают обрешетку, раскраивают кровельный материал и укрывают хозпостройку.

Совет. Шаг между элементами стропильной системы от 0,6 до 0,8 м. Значит, для здания 3х6 м нужно запастись восьмью стропильными ногами.

Дальше обшивают каркас, вставляют рамы в оконные проемы и устанавливают дверь. Постройку отделывают краской и приступают к оформлению внутреннего пространства: делают полки, проводят электричество.

Выбор проекта сарая

Как правило, сараи являются сугубо надземными помещениями, именно поэтому в качестве основания для них можно применять утрамбованные площадки, винтовой или столбчатый фундамент. Примеры таких проектов представлены ниже.

Сарай из профилированной трубы (сборка на косынках и уголках) с обшивкой и кровлей из профнастила, без утепления, на бетонированной площадке

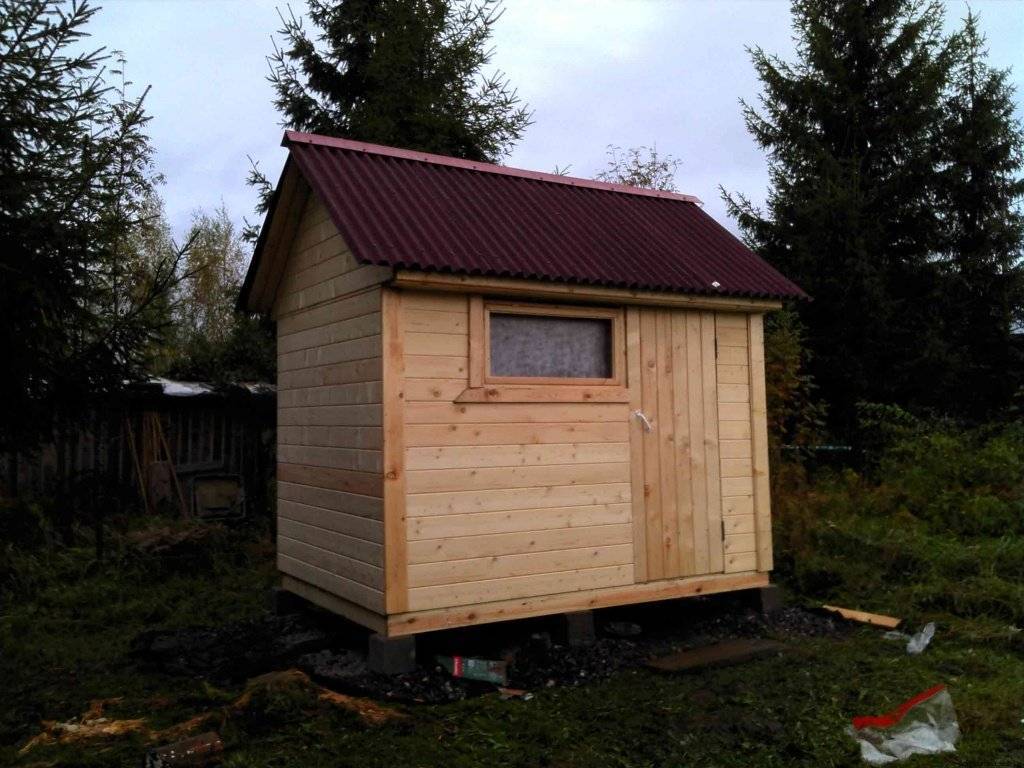

Деревянный сарай с двускатной крышей (с одной стороны свес увеличен) и тамбуром-крыльцом

Сарай на деревянном каркасе с односкатной крышей, окнами на столбчатом фундаменте

Однако часто помимо помещения для хранения различных вещей выше уровня земли требуется и подземное помещение. В этом случае строительство сарая усложняется, поскольку необходимо копать котлован под подвал (погреб) и капитально защищать расположенные ниже уровня земли стены от грунтовой влаги.

Сарай с подвальным этажом

Сама постройка при этом может быть как деревянной или каркасной, так и капитальной – из пено- или газоблоков. Также блочными делают стены надземных сараев, в этом случае необходим ленточный фундамент.

Выбор конкретного проекта зависит от нужд и возможностей будущих владельцев.

Сарай из дерева

Намного чаще оказывается, что у хозяина есть остатки древесины, и он принимает решение о строительстве сарая из дерева. Для такой работы необходимы хотя бы минимальные плотницкие навыки, ведь придется работать и с пилой, и с рубанком.

Постройка из дерева весит совсем немного, в качестве ее основания вполне может выступить столбчатый фундамент. Для этого на участке делают разметку, перенося на землю периметр будущей постройки.

По углам сарая устанавливают столбы. Еще несколько опор должно располагаться в центре прямоугольника. Расстояние между опорами – 80-120 см (в зависимости от размера сарая и типа грунта на участке).

Глубина опор зависит от уровня промерзания почвы в регионе строительства, в среднем, это 40-60 см. После того как траншеи для опор выкопаны или пробурены, в них устанавливается деревянная опалубка, засыпается песчано-гравийная «подушка», укладывается металлическая арматура.

Теперь необходимо залить бетон. Через 5-6 дней, когда фундамент застынет, можно разбирать опалубку и приступать к строительству стен.

Для начала, нужно сделать нижнюю обвязку постройки из бруса. Перед укладкой древесины опоры фундамента накрывают двойным слоем рубероида. По углам брус соединяют металлическими скобами, проверяют по уровню.

Устанавливают вертикальные опоры по углам сарая, обязательно сверяясь с уровнем. Фиксируют их временными распорками. С учетом дверных и оконных проемов собирают из деревянных брусьев весь каркас сарая.

После сборки каркаса приступают к обшивке стен. Сделать это можно досками, влагостойкой фанерой или другим листовым материалом.

Сарай 3х6 с односкатной крышей.

Сарай 3×6 — один из наиболее популярных форматов. Я уже публиковал один отчет по строительству сарая 3 на 6 метров. теперь решил добавить еще один. На этот раз сарай с односкатной крышей.

Для начала фундамент. Поскольку участок находится на берегу Волги-матушки (верхний земляной слой, а под ним — речной песок), решил лить бетонный фундамент. Выкопал ямы 600х600х600 мм в количестве восемь штук. Намешал бетон и залил в готовые ямы. В бетон установил арматуру (вертикально вверх), чтобы к ней затем крепить платформу для сарая.

Платформу сделал из кирпича — выложил кирпичную кладку, на следующий день замерил по уровню и добавил куда нужно цементного раствора, чтобы было ровно.

После высыхания начал собирать нижний каркас сарая.

Для этого использовалась доска 50x200x6000 мм. Вертикальные стойки каркаса выполнены из доски 50×100 мм. Вот фото готового каркаса сарая:

Что касается крыши: на сарай 6 на 3 понадобилось 8 стропил. Взял стропила 50x150x5000 мм. На стропилах делаются запилы, крепление к каркасу гвоздями. Можно крепить и металлическими уголками, но так показалось удобнее. Вот схема крепления стропил:

А вот фотография стропил поближе:

Обрешетку не делал, поскольку кровля из оцинковки 2500 мм. На крышу ушло 2 листа оцинковки с небольшим нахлёстом.

Обшивка сарая из обрезной доски 25х150 мм. Нахлёст где-то 2.5см. Крепил оцинкованными гвоздями 90мм. Красить доску решил сразу, перед обшивкой. Показалось, что так проще. Да и когда доска усохнет, не будет видно непрокрашенных участков.

Спереди сарая сначала примерил дверь, затем начал обшивать доской.

Если кому интересно, красил краской Лазурь, пропитка V33. Куплено в Леруа, на сарай ушло литров пятнадцать. Наносил 2 слоя. Вроде краска неплохая.

А вот и итоговые фотографии сарая 6 на 3 метра:

На возведение сарая ушло где-то около недели неспешной работы. Зиму сарай простоял нормально, никаких проблем не обнаружено.

Выбор места строительства

Приняв решение построить сарай у себя на участке, необходимо определиться с выбором места, размерами и конструкцией хозпостройки. Исходя из назначения — мини-мастерская, помещение для хранения дров, инвентаря, содержания птицы — выбирают место под строительство.

Будущее помещение должно:

Вписываться в комплекс уже существующих или предполагаемых надворных построек (гаража, бани, беседки, мест для отдыха).
Иметь удобный доступ.
Не занимать место, предназначенное для выращивания садово-огородных культур.
Соответствовать нормам санитарной и пожарной безопасности.

С первыми тремя пунктами застройщик может определиться самостоятельно.

По нормам и правилам ИЖС для размещения сараев есть определенные требования:

Помещение для «живности» должно располагаться не ближе 4 м от границы соседнего участка,
Для остальных строений это расстояние 1 м.
От жилья обиталище для мелкого скота или птицы желательно удалить на 15 м.

Сарай можно выполнить в виде пристройки — сблокировать с баней, гаражом или другой хозпостройкой.

Наиболее простым и удобным решением для строительства является вариант каркасного сарая или сарая из кирпича или пеноблоков с односкатной крышей. Реже используют шлакоблоки.

Готовые чертежи сараев с односкатной крышей

В каких случаях оптимальна односкатная крыша?

Кровля из единственного ската обладает явно выраженной асимметрией и конструктивной оригинальностью. Будем откровенны, по сравнению с двух- или четырехскатной крышей она выглядит не столь представительно, а чердачное помещение будет малопригодно для использования. Кроме того, для односкатной крыши требуется различная высота стен либо применение специальных «возвышающих» каркасов, что существенно усложняет строительство.

С другой стороны, односкатная крыша своими руками рассчитывается и возводится гораздо легче многоскатных аналогов. Для нее нужен минимум строительных и вспомогательных материалов, в том числе теплоизоляционных и шумозащитных. Надежность односкатной кровли от воздействия непогоды весьма высока, как и пригодность к ремонту при случайном повреждении или под действием неумолимого времени.

К другим строительным достоинствам простой односкатной кровли относятся быстрота возведения и безопасный характер всех этапов работ. Высоченные стремянки или леса строительные в установочных процедурах не понадобятся, вся работа выполняется с перекрытий верхних этажей. А вот надежный монтажный пояс при кровельных манипуляциях обязателен – лучше пристегнуться карабином к толстой балке, чем капельницей к больничной койке…

Очень важна правильная ориентировка такой крыши относительно преобладающих направлений ветра. Если кровля с одним скатом имеет значительную крутизну, если сильные ветровые потоки постоянно воздействую на нее с «фронта», комфорт под такой крышей будет минимальным, как и ее долговечность. Дом с крутой односкатной крышей должен быть сориентирован на местности таким образом, чтобы ветровая нагрузка приходилась на его высокую фасадную стену. Уже при заливке фундамента необходимо задуматься, какова будет конструкция кровли, и учитывать эти мысли на начальном этапе строительства.

Те же обстоятельства следует принимать во внимание при кровельных работах на сараях, гаражах и других хозяйственных постройках. От грамотного учета ветровой нагрузки зависит «угол возвышения» такой кровли, его следует выполнить с определенной стороны гаража или сарая. Кроме того, необходимо заранее позаботиться об отводе стекающей с крыши воды – обустройством сточных канав, строительством дренажной системы и т.д

Кроме того, необходимо заранее позаботиться об отводе стекающей с крыши воды – обустройством сточных канав, строительством дренажной системы и т.д.

Список инструментов

Чтобы построить сарай из пеноблоков не нужны какие-либо сложные инструменты, оборудование, мощная подъемная техника. Все можно сделать при помощи стандартного набора для общестроительных работ:

для кладки блоков потребуются прямые, зубчатые шпатели, ножовка для резки, уровень, дрель с миксером для приготовления клея;
обустройство фундамента удастся выполнить при наличии лопат, лома, набора плотницкого инструмента для возведения опалубки;
монтировать кровлю лучше при помощи бензопилы, торцовочного станка (пилить ручным инструментом придется долго);
для установки оконных, дверных блоков потребуется шуруповерт, перфоратор не нужен.

Если решите заливать железобетонный фундамент, побеспокойтесь об аренде или покупке бетономешалки, хватит установки емкостью 100-150 л. Но более простой вариант – закупка уже готовой смеси, заливка из автомиксера. В этом случае весь фундамент (без учета времени на опалубку и армирование) можно сделать за день.

Полезные советы от строителей

Перед сборкой каркаса подготовить брусья для стыковки между собой. Самый удобный и простой в полдерева. Для этого разметить карандашом и аккуратно выпилить ненужные части. Затем убрать лишнее стамеской;
Чтобы не цеплять занозы, деревянные детали лучше обработать рубанком со всех сторон;
Половые доски скреплять с основанием лучше наискось. Так, потом можно будет выровнять их рубанком и избежать порезов при эксплуатации;
Для работы с крышей пользоваться подмостями/ лесами, а не лестницей;
Проемы лучше усилить дополнительными досками;
Антисептики использовать с колером, чтобы видеть прокрашенные места;
Стропила перед монтажом выверять каждую по-отдельности и вырубать отверстия исходя из фактических данных.

Как можно заметить, сарай несложен в конструктивном плане, к тому же требует только начальные плотницкие навыки. Поэтому, имея чертеж вместе с инструкцией, построить сарай не составит большого труда, даже строя его в одиночку.

Какой вариант сарая выбрать для дачи

В зависимости от планов будущей застройки дачного участка, наличия свободного времени и денег, решить проблему хозяйственного помещения на загородном участке можно несколькими способами:

Нанять бригаду и построить капитальный сарай из кирпича или пеноблока, с односкатной крышей и подвалом;
Залить своими руками бетонный фундамент под будущую постройку, купить пятитонный железнодорожный контейнер и установить его на дачном участке вместо сарая;
Построить из бруса и доски обычный сарай с односкатной крышей, размером 3х6, как на фото.

Разумеется, опытные дачники со стажем без колебаний отдадут свои голоса в пользу последнего варианта, это наиболее взвешенное и обдуманное решение.

Совет! Сразу строить сарай из пеноблоков на «чистом» участке не сосем правильно с точки зрения планировки, нередко хозяйственные строения такого типа приходится сносить или переносить в пользу дачи или гаража.

Кроме того, строительство каменных, сборных, щитовых сараев, как и покупка контейнера, потребует на порядок больших капиталовложений и времени, чем необходимо для деревянной постройки с односкатной крышей и простеньким фундаментом. Главное, при немалых затратах ощутимых преимуществ перед односкатным деревянным сараем размером 3х6 не получается.

Оптимальная конструкция деревянного сарая 3х6

Наиболее сложным элементом самодельного сарая является его крыша. Выбирайте для своего сарая односкатную крышу, не ошибетесь. Даже опытные мастера предпочитают ставить на сараях односкатные крыши, они не так красивы, но проще в постройке и надежнее в эксплуатации. Тем более что односкатную крышу сарая своими руками пошагово можно сделать даже с минимальным опытом строительства.

Единственным обязательным условием является правильная ориентация односкатной крыши и всей постройки сарая относительно розы ветров, чтобы уменьшить риск затекания дождевой воды под верхний свес и фронтоны крыши:

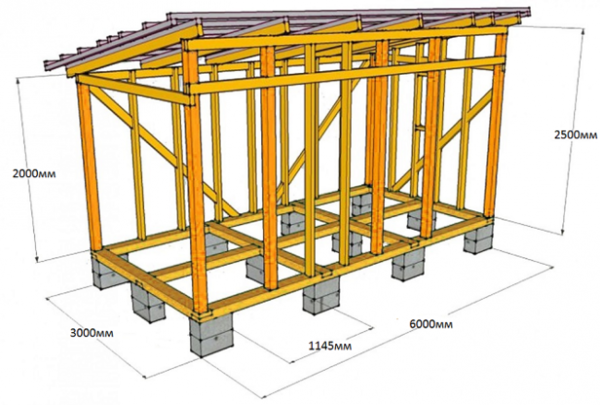

Конструкция сарая, габаритами 3х6 м, с односкатной крышей приведена на чертеже;
Постройка выполняется на простом столбчатом фундаменте из 12 опор. В качестве материала для столбов используется стандартный шлакоблок, но лучше отлить опоры из бетона в опалубке;
Основу односкатного сарая составляет каркас из досок и бруса, размеры строения 3х6 метра, с высотой потолка в 2 м и самой высокой точкой стропил 2,7 м;
Односкатная крыша выполняется по классической схеме, на висящих стропилах с набитыми досками обрешетки и плоской кровлей. В качестве кровельного покрытия можно использовать профнастил, ондулин, или сделать двухслойный вариант из рулонного материала, например, рубероида.

Постройка получится очень простая и легкая, если правильно собрать фундамент, то деревянная коробка каркаса с односкатной крышей легко выдержит ветер в 18-25 м/с. Если на местности, в которой планируется установка сарая, нет сильных ветров, то при строительстве стен можно ограничиться вертикальными стоками из доски и бруса, как на чертеже. Для открытой местности вертикальные несущие опоры рекомендуется усилить боковыми подкосами, как на фото.

То же самое касается конструкции односкатной крыши. Для тихой местности можно строить односкатную крышу без использования балок потолочного перекрытия, но в этом случае верхнюю обвязку стен и мауэрлат потребуется подпереть дополнительными вертикальными опорами из бруса. Для ветреной местности односкатную крышу необходимо обязательно усилить балками перекрытия и опорами в срединной части стропил.

Это интересно: Как сделать домик для кошки своими руками — пошаговая инструкция, чертежи

Из чего строить

Сарай с двухскатной крышей можно построить из разных материалов:

досок,
сайдинга на каркасе из бруса,
профлиста на каркасе из металлического профиля,
пеноблоков,
кирпича,
бруса,
бревна.

Самый дешевый вариант строительства сарая — это именно каркасный. Для этого потребуется брус или профильная металлическая труба прямоугольного сечения для каркаса и материал, которым каркас будет обшит.

Для постройки каркасного сарая можно взять брус 10*10 см для каркаса и обрезную доску для его обшивки. Предварительно все деревянные детали обрабатывают антисептиком от гниения.

Для сарая из пеноблока, кирпича и других тяжелых материалов можно залить мелкозаглубленный ленточный фундамент.

Для крыши понадобятся доски или металлический профиль для стропил и кровельный материал, который может быть любым.

Сарай с односкатной крышей своими руками чертежи список стройматериала. Сарай 3х6 с односкатной крышей.

Сарай 3×6 — один из наиболее популярных форматов. Я уже публиковал один отчет по строительству сарая 3 на 6 метров , теперь решил добавить еще один. На этот раз сарай с односкатной крышей.

После высыхания начал собирать нижний каркас сарая.

А вот фотография стропил поближе:

Спереди сарая сначала примерил дверь, затем начал обшивать доской.

А вот и итоговые фотографии сарая 6 на 3 метра:

Как сделать двускатную крышу на сарай своими руками

Сначала на вертикальных стойках укрепляют мауэрлат, затем на него кладут потолочные балки из бруса 5*10 см. Крайние балки нужно устанавливать с отступом 5 см (на толщину фронтонных стропил) от края.

На видео показано, как соединить стропила в коньке внахлест и установить стропильные фермы

Обратите внимание на оригинальные закругленные концы стропил, формирующие свес

https://youtube.com/watch?v=MQ0WmC3_pCs

Также можно сначала установить коньковый брус. Это удобно, так как в процессе строительства на него можно опирать стропила. Сначала монтируют вертикальные стойки, на которых будет установлен коньковый брус. Их можно сделать из бруса 5*5 см и установить на расстоянии 1,5 м друг от друга. В местах соединения стропил с мауэрлатом выпиливают выемки по шаблону.

К мауэрлату прикручивают стропила саморезами или гвоздями, также их прикрепляют к потолочным балкам. В коньке можно соединить их с помощью деревянных накладок или металлических пластин. Коньковый брус после сборки стропильной системы можно убрать, а можно оставить. В первом случае к нему стропила не прикрепляют. После установки всех стропил на них прибивают обрешетку, сплошную или шаговую, это зависит от выбранного кровельного материала.

Если есть необходимость хранить сено, зерно, корм для животных, для этого в своем проекте сарая нужно предусмотреть вместительный чердак. Тогда чердак нужно сделать достаточного размера. Высоты 2,5-3 м достаточно, чтобы поместить большой стог сена. При этом сено будет работать как утеплитель. Чердак и сам по себе становится барьером от холода.

Материалы и технология постройки

Существует список подходящих для стройки материалов, каждый из которых имеет свои плюсы и минусы. Есть как дешевые варианты, обеспечивающие минимальный комфорт, так и более дорогие и редкие.

Выбор материала будет зависеть от финансовых возможностей, назначения хозпостройки, срока ее эксплуатации.

Пеноблоки

Пеноблоки можно назвать недорогой альтернативой кирпичу. Они не выделяют токсинов, не горят, хорошо сохраняют тепло внутри сарая и не допускают распространение грибков и плесени.

Сарайчик из пеноблока

Просто так ставить пеноблоки нельзя, для начала требуется залить фундамент. Также желательно провести дополнительную отделку, поскольку такие материалы смотрятся не слишком эстетично. И к тому же срок службы увеличивается в случае отделки такого материала.

Кирпичи

Один из самых надежных вариантов для постройки сарая на даче. Кирпичи долговечны, хорошо защищают от температурных перепадов и распространения плесени. Не нуждаются в отделке из-за привлекательного внешнего вида.

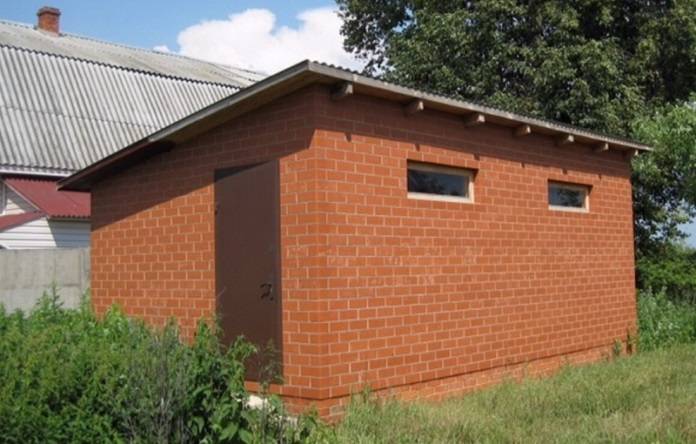

Сарайчик для дачи из кирпичей

Перед установкой понадобится фундамент. Если в сарае будут подолгу находиться люди – придется заняться утеплением.

Плиты OSB

Плиты osb недорогие и не нуждаются в фундаменте. Они также защищены от гниения, но требуют дополнительной покраски.

Каркасный сарайчик для дачи из ОСБ

Минусом здесь служит непривлекательный внешний вид, поскольку даже крашеный OSB выглядят не очень. Срок использования сарая из таких листов не большой. Подойдет для временной постройки.

Деревянный каркас

Деревянные каркасы имеют хорошее соотношение в цене и качестве. Создавать что-либо из них – одно удовольствие, при этом перед установкой достаточно сделать небольшой столбчатый фундамент. Отлично подойдет для дальнейшей отделки стен деревом, листами ОСБ, ЦСП, профнастилом.

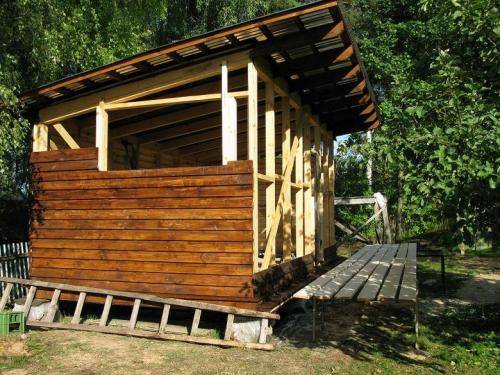

Каркасный сарай из дерева

При наличии достаточного количества пиломатериала, можно стены каркасного сарая поднять деревянным брусом. После хорошей обработки древесины, такой сарай на даче прослужит достаточно долго.

Сарай для дачи из бруса

Также отделку стен каркасного сарая можно выполнить более дешевым материалом – горбылем.

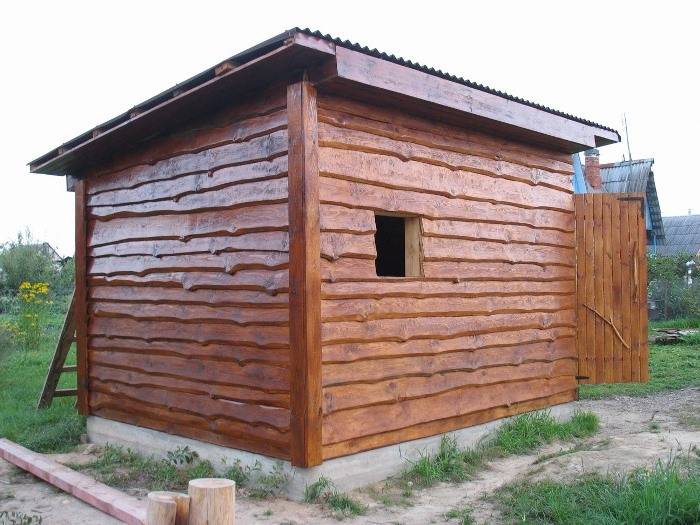

Сарай из горбыля

После постройки требуется обработать все средствами от гниения, насекомых и т.д.

Металлический каркас

Для металлического каркаса нужны инструменты для работы по металлу. Из-за своей крепости, компактности и цены считается одним из лучших материалов для покупки. Из дополнительных преимуществ можно выделить отсутствие надобности в мощном фундаменте, а также легкость установки.

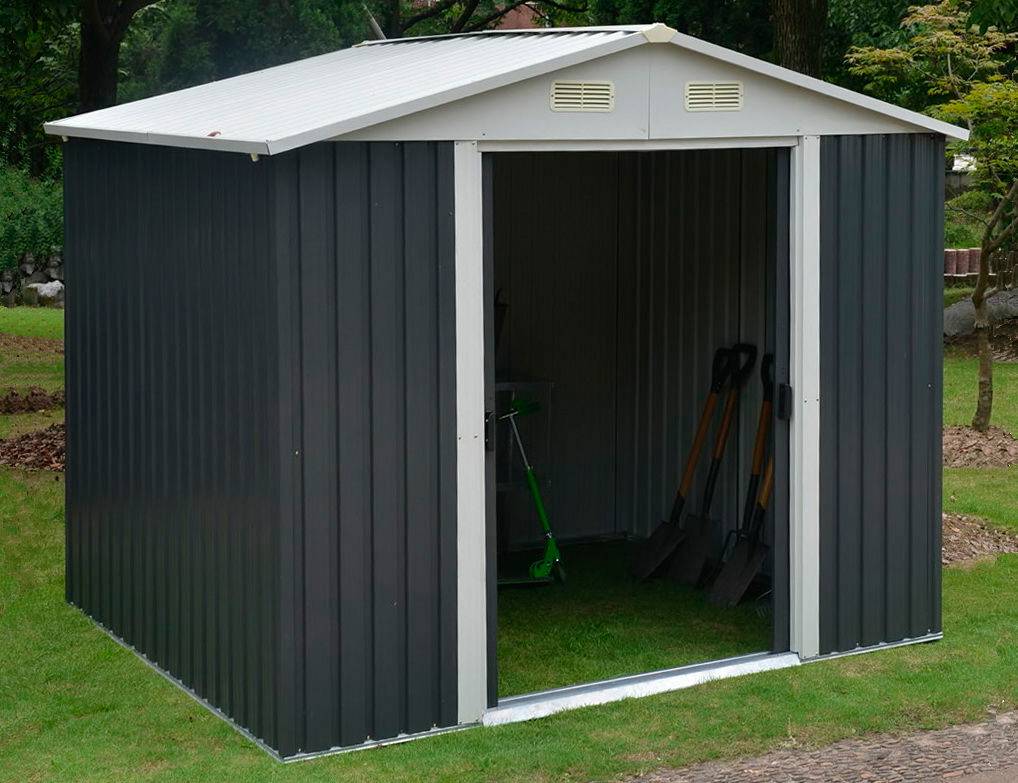

Каркасный сарай для дачи из металла

Для отделки стен подойдет также листы ОСБ, ЦСП, профнастила.

Контейнерный хозблок

Специфичный вариант, который не рекомендуется покупать для дома, поскольку он больше подходит для строительной площадки. Представляет собой металлический контейнер с небольшими окнами и отталкивающим внешним видом.

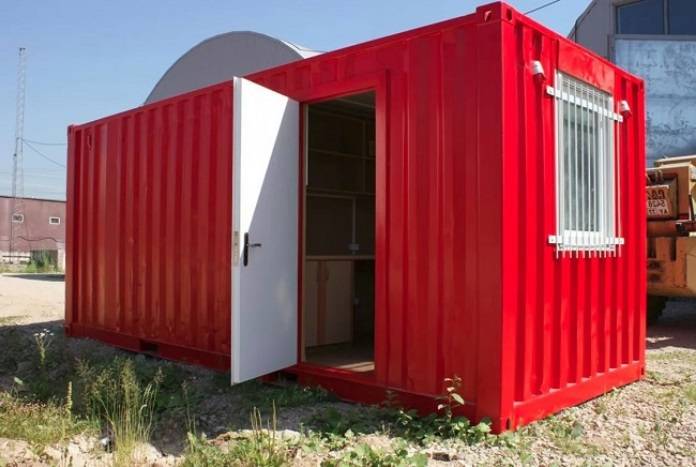

Сарай для дачи из металлического контейнера

Может иметь сборно-разборную конструкцию. Из плюсов можно выделить крепость, цену и быстрое перемещение за счет спецтехники. На некоторых участках хозблоки используются в качестве летней кухни, душевой, туалета и т.д.

Используется в качестве временного сарая, чаще всего остававшегося после окончания постройки дома.

Сарай с односкатной крышей 3х6
