Армирующий профиль для окон ПВХ, виды и назначение армирующего профиля для пластиковых окон

Какие функции выполняют подставочные элементы

Подставочный профиль для окон также может называться базовым, и он при всей своей технологической простоте удивляет количеством выполняемых функций:

предохраняет окно от повреждений в процессе транспортировки изделия к месту установки – в этом случае базовый профиль служит одновременно и амортизатором, и дополнительной прокладкой между различными поверхностями и оконной рамой;
устраняет «мостики холода» в нижней зоне проема – подставочный профиль с полыми внутренними камерами существенно замедляет процессы теплопередачи между остывшими стенами и окном;
позволяет эстетично установить наружный подоконник – при его монтаже базовый подставочный элемент дает возможность аккуратно завести полотно непосредственно под рамный профиль;
обеспечивает герметичность и исключает продувание окна снизу – стыковочный шов между рамой и подставочным профилем не пропускает воздух и воду, благодаря чему в этой зоне предельно снижается вероятность выпадения конденсата и появления грибка с плесенью;
исключает возможность перекосов конструкции – наличие сплошной базовой детали в нижней зоне переплета придает всему окну дополнительную устойчивость;
позволяет компенсировать незначительную усадку – в этом случае полая изнутри пластиковая деталь выполняет амортизирующую функцию;
является основой для надежной фиксации нижнего отлива – благодаря этому обеспечивается целостность основного рамного профиля.

Кроме всего перечисленного, подставочный профиль для окон ПВХ позволяет практически идеально точно выставить конструкцию по уровню. Благодаря этому удается добиться корректной работы фурнитуры в течение длительного срока, поскольку отсутствие перекосов позволяет долго не регулировать механизмы открывания. Некоторые производители включают эти элементы в смету, но не устанавливают, поэтому после доставки окон рекомендуется проверять окна на наличие подставочных профилей. Сделать это очень просто – снизу рамы должен присутствовать дополнительный элемент, который уже основного профиля.

Толщина стеклопакета.

Стеклопакет в разрезе.

Стеклопакет, как уже говорилось выше, занимает порядка 90% площади всего окна. На сегодняшний день существует три типа стеклопакетов, отличающихся количеством установленных в них стекол:

Вариант с одним стеклом. Не подходит для установки в жилом фонде вследствие наличия у такого стеклопакета недостаточных характеристик. Основные изъяны в конструкции одинарного стеклопакета заключаются в плохом сохранении тепла, а также в отсутствии защиты от появления на стекле конденсата. С наступлением холодного времени года такие минусы могут способствовать выхолаживанию помещения, а также образованию на стеклах внушительного слоя наледи.
Двухстекольная конструкция. Представляет собой наиболее оптимальное решение для установки в квартиру, либо частный дом за счет хорошего соотношения цены и характеристик. Практически исключен так называемый плач окон, а тепло в остекленном помещении сохраняется гораздо лучше, чем при использовании стеклопакета, в составе которого имеется лишь одно стекло.
Решение, включающее в себя три стекла. С установленным тройным стеклопакетом можно добиться не только наибольшего сбережения тепла, но и максимальной защищенности квартиры от проникновения на ее территорию со стороны улицы всевозможных шумов. У тройного остекления существует только два недостатка – это высокая стоимость и большой вес.

Из вышеизложенной информации следует, что для большинства покупателей наилучшим вариантом будет приобретение стеклопакетов, в составе которых будет три стекла . При нехватке денежных средств можно остановить свой выбор и на двойном стеклопакете, обладающим наилучшим соотношением цена/качество.

Размеры и производители

Стандартная длина подоконного профиля составляет 6 метров. А вот другие размеры могут различаться в зависимости от модели и производителя.

Крупнейшие производители пластиковых окон комплектуют свои изделия поставочными профилями. Так что потребность в их отдельной покупке обычно возникает в двух случаях:

при потере или поломке детали;
когда изделие из комплекта не устраивает по характеристикам, например по количеству камер.

Самые распространенные модели на российском рынке:

KBE. Под систему пластиковых окон этой фирмой выпускается профиль моделей 343, 342 и 342R, а также 142 и Expert.
Rehau. Широкое распространение получила модель профиля Rehau 561013 и 561570. Состоит из 5 независимых камер – термомодулей. Эта немецкая компания также предлагает модификации Blitz, Delight.
Veka. Выпускает модели Softline и Euroline.

Хорошо зарекомендовали себя подоконные профили фирм:

Wintech;
Brusbox;
Enwin;
Montblanc;
Wds;
Novotex.

Разновидности подставочных профилей для окон ПВХ и способы монтажа

Это профильная планка из плотного поливинилхлорида, разделенная внутри на две и более камеры. Крепится данный элемент к нижнему торцу оконного блока и выступает в качестве своеобразной прокладки между рамой и проемом. Материал, используемый для изготовления, не так привлекателен эстетически, как пластик створок, но намного устойчивее к механическим и температурным воздействиям.

Для чего нужен подставочный профиль
Разновидности и характеристики
Лучшие производители
Способы монтажа
Первый способ
Второй способ
Выводы

Для чего нужен подставочный профиль

При монтаже пластикового окна подоконник и наружный водоотлив крепятся именно к подставочному профилю, разумеется, если на нем не сэкономили и он установлен снизу блока. Прикрутить отлив можно и непосредственно к уличной части рамы. Подобная установка нарушает герметичность окна, существенно уменьшая его энергосберегающие характеристики. К тому же подобный монтаж не в состоянии обеспечить плотного примыкания между рамой и отливом из-за чего вода будет попадать в низ проема. Качественная установка подоконника также возможна только с подставочным профилем, без него в местах стыка со временем появятся щели, требующие дополнительной герметизации.

Не менее важная функция подставочной рейки — дополнительная термоизоляция нижнего монтажного шва. Конструктивно профиль разделен на несколько камер, что уменьшает общие теплопотери конструкции, кроме того существуют модели, камеры которых заполнены специальным пенистым полимером с низкой теплопроводностью.

Подставочный профиль обеспечивает дополнительную жесткость, сохраняя правильную геометрию оконного блока. С его помощью конструкцию гораздо проще поставить по уровню, не опасаясь за его нарушение со временем. Это, в свою очередь, залог исправной работы фурнитуры, которая будет функционировать гораздо дольше, если конструкция стоит без перекосов.

Подробный разбор теплых подставочных профилей:

Разновидности и характеристики

Основные различия заключаются в размерах поперечного сечения, количестве камер, их наполнении (или отсутствие такового), толщине наружных стенок и внутренних перегородок между секциями. Кроме того, есть отличия в совместимости с профильными системами разных производителей.

Основные характеристики подставочного профиля:

Длина планки, как и у рамных аналогов, составляет 6-6,5м.
Ширина в зависимости от модели колеблется от 2 до 10 см.
Минимальное количество камер, расположенных горизонтально, – 1; максимальное – 5.
Толщина наружной стенки не фиксирована, но не может быть меньше 2 мм.
Внутренние перегородки – около 1 мм.

Двухкамерные изделия применяются в основном для обустройства холодного остекления, что для окон явление сравнительно редкое. Есть модели с вертикальным расположением камер (одна над другой), теплоизоляция такого профиля минимальна. Варианты с пятью изолированными секциями отличаются лучшими энергосберегающими характеристиками, особенно если часть камер заполнена термоизоляционным полимером (обычно экструдированный пенополистирол).

Высокие сборные модификации (10 см и больше) имеют как горизонтальные, так и вертикальные секции, часть которых может быть усилена армирующими элементами. В таких системах предусмотрены специальные соединительные элементы для сращивания по высоте, что позволяет их собирать на герметик без дополнительного крепежа.

Вверху подставочной рейки, в той части, которая соприкасается с рамой, имеется место для дополнительного размещения какого-либо утеплителя или герметика (чаще всего этот промежуток заполняют монтажной пеной).

Также часто используют ПСУЛ ленту

Описанные выше варианты, предназначены для установки внутри конструкции и не видны после финишной отделки. Однако есть ряд моделей, которые помимо выполнения опорных и усиливающих функций, могут полностью заменить элементы металлопластикового окна. Компания Rehau, например, производит подставочный профиль (108 561860), полностью заменяющий наружный водоотлив. Его применение возможно, если выступающей части отлива в 56 мм будет достаточно.

Лучшие производители

Оконные профильные системы от крупных изготовителей, как правило, комплектуются подставочным профилем.

Их отдельное приобретение может потребоваться если:

Комплектный профиль не подходит или не устраивает заказчика по своим характеристикам (отсутствие теплоизоляционного наполнителя, количество камер).
В случае утери (с отечественными монтажниками случается довольно часто) или поломки;

Альтернативы металлопрокату

Армирование в пластиковых профилях имеет ряд недостатков, основной – высокая потеря тепла. Металл отводит тепло из помещения на улицу, что уменьшает теплоизоляционность окон. Технологи работают над исправлением этого недостатка и снабжают пластиковые окна термовставками с более удачными свойствами, например, из стекло-композитных материалов, которые отдают тепло с меньшей охотой.

Компания REHAU планирует в будущем отказаться от металла в своих ПВХ-окнах. Он будет заменен на усилители из фиброволоконного материала RAU-FIPRO, которые хорошо показали себя в лабораториях, и уже выведены на рынок – производитель выпустил экспериментальную оконную систему Рехау GENEO с ними. Такая система позволяет сэкономить до 76% энергии, что сказывается как на затратах на отопление, так и на общем экологическом влиянии на планету. В ближайшее время вставки из металлопроката могут полностью исчезнуть из пластиковых профилей.

Критерии качества металлического армирования

Надежность армирующего контура определяется несколькими критериями:

Толщина металла

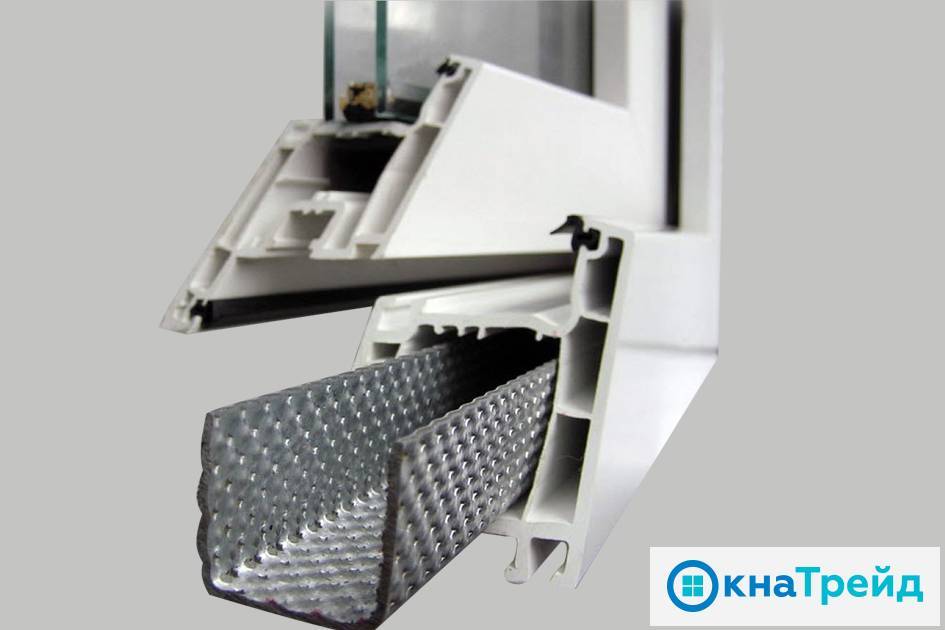

Первый важный фактор — толщина металла. Для изготовления армирующего профиля используют прокатную сталь с цинковым противокоррозионным покрытием:

Стандартная толщина металла согласно ДСТУ составляет 1,5 мм. Её вполне достаточно для компенсации большинства нагрузок, характерных для окон типовых размеров.
Для повышения прочности применяют усиленное армирование из металла толщиной 2 мм и более. Такие профили чаще всего устанавливают в дверных конструкциях.
Использование для изготовления армирующего профиля металла толщиной 0,7-1,4 мм не допускается, потому что такая толщина не обеспечивает достаточной стойкости к деформациям при нагрузках.

Профиль армирующего контура

Следующий важный фактор — профиль армирующего контура. Здесь за стойкость к деформациям отвечают ребра жесткости — чем их больше их размер и количество, тем большие нагрузки может выдержать профиль без деформации.

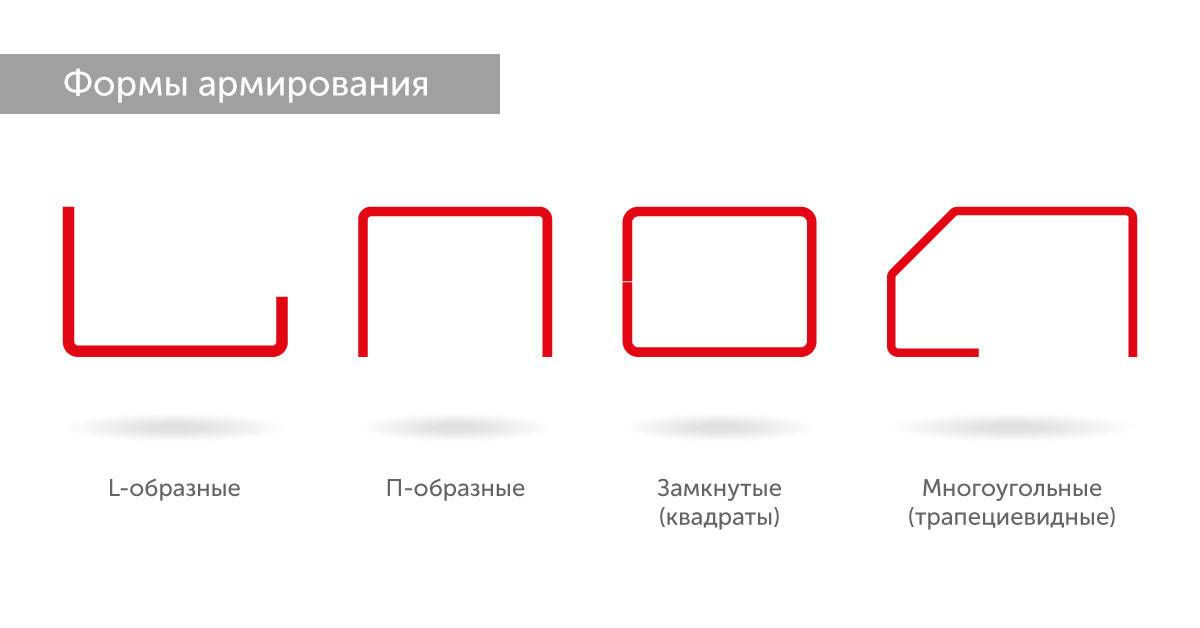

Условно армирующие профили можно разделить на несколько групп:

L-образные
П-образные
Замкнутые (квадраты)
Многоугольные (трапециевидные)

Первые две разновидности обладают меньшей жесткостью, но благодаря меньшей массе могут с успехом использоваться для армирования небольших конструкций. Замкнутые армирующие профили (квадратные или трапециевидные) ставят в рамы конструкций, испытывающих значительные эксплуатационные нагрузки или подвергающиеся сильным температурным деформациям.

Качество крепления армирующего профиля к пластиковому

Стальной армирующий профиль должен быть надежно закреплен внутри пластикового. Для крепления используются саморезы по металлу, которые проходят через пластиковые и стальные стенки двух профилей. При этом:

Для белого ПВХ-профиля шаг крепления не должен превышать 30 см.
Для цветного, испытывающего более интенсивные температурные деформации — 25 см.

В завершении стоит сказать, что армирование, которое находится внутри профиля — важный критерий ответственности и добросовестности производителя. Проверить толщину металла и конфигурацию армирующих вкладок довольно сложно, но именно от них во многом зависит, как поведет себя конструкция под эксплуатационными нагрузками. Это — еще один аргумент в пользу максимально ответственного выбора компании, которой вы доверите изготовление ПВХ-окна и двери.

Ведущие производители окон

Нужно понимать, что практически все профильные системы крупнейших производителей давно изготавливаются в России. Это не должно смущать.

Выпуск продукции под брендами известных заводов осуществляется на импортном оборудовании, при участии зарубежных специалистов, из качественного сырья и под многоступенчатым контролем. Как правило, к профилям претензий не возникает.

Наиболее уязвимое звено — местные производители конструкций оконных или дверных блоков из изделий известных марок. Но многие заводы, производящие профили, поставляют свою продукцию переработчикам лишь после получения достоверной информации о качестве их оборудования и системы менеджмента. К тому же практикуются регулярные проверки производств.

Цех по производству окон ПВХ

Что важно, если требуется выбрать ПВХ профили для окон: сравнение характеристик разных производителей. Нелишним будет и изучить имеющийся в общем доступе «ПВХ профиль для окон: рейтинг продукции»

Salamander

Этот завод стоит некоторым особняком, так как почти все профили производятся непосредственно в Германии (два вида изделий изготавливаются в Белоруссии). Для стремящихся приобретать европейскую продукцию, этот профиль пластиковых окон самый лучший.

Пластиковая конструкция Salamander

Выпускается четыре вида профилей, они обладают высокими эксплуатационными параметрами в сочетании с приемлемой ценой. Ширина профиля — от 6 см. Производятся модели с двумя, тремя или четырьмя воздушными камерами.

VEKA

Производство профилей осуществляется в России по немецким технологиям. Системы относятся к классу «А». Выпускается 8 видов конструкций.

Ширина профилей варьируется от 5,8 до 9 см. В изделиях устанавливается от трех до шести камер.

Профили окон пластиковых Veka

REHAU

Заводами выпускаются изделия, относящиеся как к экономклассу, так и элитные конструкции шириной от 6 до 8,6 см. Количество камер может быть от трех до шести. Окна пластиковые профиль РЕХАУ отличает высокий уровень шумоизоляции и хорошая энергоэффективность.

REHAU профиль: пластиковые окна EURO-60

PROPLEX

На производстве, расположенном под Москвой, выпускаются несколько видов профилей шириной от 5,8 до 12,7 см и количеством камер от трех до шести. Изделия отличаются повышенной белизной.

Конструкция от PROPLEX

Profine GmbH

Из профилей этого производителя выпускаются известные оконные конструкции Trocal. Если говорить о масштабах выпуска, которыми характеризуются пластиковые окна из профиля Trocal: производство конструкций в год определяется цифрой в 0,5 миллиарда тонн. Заводы расположены и на территории РФ. Изделия имеют глубину от 6,2 до 7 см, от трех до пяти камер.

Окно Trocal

KBE

Предприятие выпускает два типа профилей, которые имеют монтажную ширину 5,8 и 7 см. Продукция соответствует классу «А», может эксплуатироваться в диапазоне температур от -50 до +50 градусов, срок службы — не менее 40 лет. Производятся трехкамерные и пятикамерные профили.

Профиль оконный KBE

Брусбокс

Этот отечественный производитель не так давно работает на рынке. Но уже успел завоевать популярность у потребителя. Оконный Брусбокс профиль имеет ширину от 6,2 до 7,2 см.

В нем размещаются 3,4 или 6 камер, конструкция оснащается двухконтурным уплотнением. Большим преимуществом изделий является более низкая, по сравнению с зарубежными производителями, стоимость.

Оконная конструкция Брусбокс

Чем можно руководствоваться, чтобы выбрать оптимальные профили для окон пвх: рейтинг, составленный на основе таблиц сравнения характеристик изделий различных производителей.

Выбирая, какой профиль оконный самый лучший, следует помнить, что эксплуатационные характеристики изделий во многом определяются не только заявленными производителем параметрами, но и качеством работы изготовителей, правильностью монтажа, а так же адекватной эксплуатацией окон.

Какими характеристиками должен обладать качественный профиль?

Армирующий профиль для пластиковых окон, производители которого соблюдают требования государственного стандарта, должен иметь следующие характеристики:

Техдокументация на производство профиля должна устанавливать номинальный размер сечений, кроме этого, габариты диаметра вкладышей также должны быть регламентированы, устанавливается и комбинация изделий.
В ГОСТ 30674-99 перечислены все критерии, использующиеся для оценки продукции: в частности, пункт 5.7 говорит о том, как должны выглядеть усилительные детали и какие к ним предъявляются требования. Пункт отмечает, что данные элементы должны быть стальными, иметь покрытие против коррозии. Прочие изделия, не отвечающие стандарту, не могут считаться качественными.
Пункт 5.7.2 регламентирует, какой толщины и формы должны быть стенки изделия.
Вкладыши для усиления должны иметь определенный момент. Пункт 5.7.3 отмечает, что армирующие профили для окон, оснащенные усиливающими вкладышами, обязательно должны быть устроены таким образом, чтобы вкладыш мог войти во внутреннюю камеру профиля из пластика. При этом помещаться он там должен без помощи каких-либо инструментов. Ввести его можно вручную, но сидеть там он должен плотно.
Если длина составляет до 700 мм и используется модель белого цвета, то можно не применять усилительные детали.

Армирующие профили для окон должны оснащаться стенками, соответствующими критериям толщины, указанным в документации. Она не должна быть менее 1,2 мм для стандартных систем и 1,5 мм для цветной продукции и конструкций, устойчивых к перепадам температур. Стандарт регламентирует и длину от угла до вкладыша: ее минимальное значение составляет 10-30 мм. Если масса стеклопакета, применяемого в конструкции, превышает 60 кг, то рекомендуется применять такие разновидности элементов, которые приторцовываются под углом 45 градусов. Таким образом, можно получить более прочную, способную сопротивляться механическим повреждениям оконную систему.

Армирование для окон ПВХ: виды, характеристики и применение

Современные, технологичные и эргономичные окна из ПВХ вытеснили привычные деревянные конструкции благодаря многим преимуществам:

отличные технические и эксплуатационные характеристики;
практичность и простота использования;
эстетичный внешний вид;
большое разнообразие решений;
более низкая стоимость.

Единственным минусом ПВХ окон является подверженность деформации. Но этот недостаток компенсируется за счет усиления профилей с помощью специального вкладыша – армирующего элемента. Армированные конструкции более устойчивы к температурным деформациям и могут выдерживать повышенные внешние нагрузки, например, порывы ветра. Также усиление створок и рам создает возможность для изготовления оконных профилей больших размеров. В Тамбове приобрести армирование для окон ПВХ высокого качества по доступной стоимости можно в компании «Металл Сервис». Доступна доставка по округам России.

Это интересно: Размер стандартного окна в панельном доме — рассматриваем по порядку

Устройство профиля

Изготавливается этот элемент из поливинилхлорида в соответствии с ГОСТ 19111-2001. Материал профиля устойчив к ударам и температурным воздействиям, не боится ультрафиолетовых лучей, удобен в монтаже, не пропускает пар и воду.

Конструктивно профиль состоит из следующих элементов:

Основы из непластифицированного (твердого) ПВХ, с тыльной стороны которой располагается самоклеящаяся уплотнительная ламель из вспененного полиуретана. Именно этой частью профиль приклеивается к раме. Она позволяет элементу вплотную прилегать к оконной коробке, а также играет роль своеобразного демпферной прокладки, компенсируя температурное расширение материалов и ветровую нагрузку. Гася эти колебания, ламель способствует сохранности неэластичного слоя штукатурки откосов.

Защитной манжеты – вставки из мягкого пластифицированного ПВХ. После выполнения отделочных работ это часть изделия остается на виду. Она формирует аккуратный и эстетичный стык откоса и оконного блока и скрывает трещины, которые могут со временем появиться на угловом шве.
Отрывной планки, снабженной полоской с клеем. Удалив защитную пленку, к ней легко прикрепить полиэтилен или мембрану, защищающую окно от загрязнения штукатурным раствором. После окончания работ эта планка легко отделяется от короба.
Армирующей сетки из щелочеустойчивого стекловолокна, прикрепленной на дополнительную полку.

Подробно об устройстве профиля с сеткой расскажет следующее видео:

Самоклеящиеся пластиковые профили с армирующей сеткой используют при формировании откосов с внешней стороны здания и внутри помещения.

Подставочный профиль для ПВХ окон

Эксперты рекомендуют обратить особое внимание на зону под оконной рамой — между внутренним и внешним подоконником. В этом месте очень часто происходит продувание, когда происходит нагнетание потока воздуха под внешним подоконником

Во избежание этого в процессе монтажа рекомендуется использовать специальные дополнительные профили.

Что такое подставочный профиль для ПВХ окон

Подставочный профиль представляет собой профилированную планку, назначение которой заключается в креплении внешнего и внутреннего подоконника. Он изготавливается способом экструзии, в процессе которого ему задается определенные сечение и форма. Подставочный профиль для пвх окон является важным элементом при теплом монтаже окон, специально сформированная поверхность обеспечивает более надежное крепление подоконника.

Планка обеспечивает поддержку оконного разъема по всей длине нижнего края рамы, при этом он плотно прилегает к изоляционному слою (полиуретановой пене, пароизоляционной ленте, паропроницаемой ленте).

На рынке представлен большой выбор дополнительных профилей, система отлично подойдет для всех типов подоконников. При монтаже внешних алюминиевых или стальных подоконников рекомендуется использовать вариант со специальной «шапкой», что значительно упростит установку, а также обеспечит защиту от затекающей воды. Данный вариант идеально подходит при использовании нижнего водоотвода.

Материал изготовления профиля отличается термостойкостью, прочностью, водоустойчивостью, что обеспечивает продолжительный срок эксплуатации, защищает от образования изломов и трещин.

Назначение подставочного профиля для ПВХ окон

Избежание проблем при доставке — планка позволяет защитить основную конструкцию от царапин и грязи на земле, так как грузчики не могут все время держать ее на весу.
Упрощение монтажа водоотливов и подоконников, отсутствие необходимости в сверлении дополнительных отверстий в основном профиле, которое не только испортило бы его внешний виды, но и способствовало созданию мостиков холода между помещением и улицей. Технология установки металлопластиковых окон также не позволяет сверлить лишние отверстия, так как это может послужить причиной растрескивания конструкции.
Обеспечение дополнительной теплоизоляции, так как при установке окна неизбежно образование монтажного шва (монтажной пены для устранения мостиков холода в данном случае недостаточно).
Обеспечение правильного выставления окна по уровню, что способствует легкому открыванию створок и надежной работе фурнитуры.

Размеры подставочного профиля

Размеры подставочного профиля могут отличаться в зависимости от производителя, ширина варьируется в пределах 2 – 4 см , высота 2-3 см, длина составляет 6 м.

Требования к подставочному профилю

Минимальная толщина стенок дополнительного профиля должна быть не менее 2 мм, что обеспечит необходимый уровень теплоизоляции нижней части профиля. Важную роль играет также количество камер, их должно быть, как минимум, 2.

При потере дополнительного профиля монтаж подоконника и отливов непосредственно к раме недопустим, проблемы могут появиться уже на этапе установки окна. Длина профиля должна быть равна длине рамы.

Монтаж подставочного профиля

В процессе монтаж подоконного профиля в помещениях с установленной теплоизоляцией следует обращать внимание на термоизоляционные плиты, точность их отрезки и соответствие отверстиям. В данном случае планка будет выступать в качестве своеобразного шва

помещение подставочного профиля в местах, предусмотренных инструкцией, выравнивание с помощью строительного уровня;
установка окна на на профиль для проверки, поместится ли оно в проем, при наличии свободного места по верхнему краю подстановка бруска под профиль;
заполнение пеной пространства между подставочным профилем и проемом окна.

Повысить теплоизоляционные свойства поможет пистолет с удлиняющей насадкой. В некоторых случаях в комплекте к оконному профилю подставочная планка отсутствует, в таких случаях используются деревянные бруски, которые укладываются под окно на высоту подоконника.

Армирующий профиль для пластиковых окон

Армирование – профильный стальной элемент, устанавливаемый во внутреннюю камеру профиля ПВХ (поливинилхлорид) для восприятия эксплуатационных нагрузок. Используется при изготовлении светопрозрачных конструкций: пластиковых окон, дверей, систем металлопластикового остекления.

Согласно ГОСТ 30674-99: Блоки оконные из поливинилхлоридных профилей. Технические условия (Windows of polyvinylchloride profiles. Specifications), все оконные блоки должны иметь усилительные стальные профили заданного сечения и толщины стенки.

Выдержка из ГОСТ 30674-99: Номинальные размеры сечений профилей, усилительных вкладышей, комбинаций профилей устанавливают в технической документации на их изготовление.

Общие требования к армированию в металлопластиковых окнах приводятся в разделе 5.7. ГОСТ 30674-99:

5.7 Требования к усилительным вкладышам

5.7.1 Главные ПВХ профили изделий усиливают стальными вкладышами с антикоррозионным покрытием. 5.7.2 Форму, толщину стенок и моменты инерции усилительных вкладышей, а также максимально допустимые размеры створок при использовании конкретных типов вкладышей устанавливают в технической документации на изготовление изделий. 5.7.3 Усилительные вкладыши должны входить во внутренние камеры ПВХ профилей плотно, от руки, без помощи специальных приспособлений. 5.7.4 При использовании профилей белого цвета усилительные вкладыши допускается не устанавливать (кроме импостов) в детали изделий, длина которых менее 700 мм. При использовании цветных профилей, а также в деталях оконных блоков морозостойкого исполнения и в специальных случаях, когда это требуется согласно документации фирм-изготовителей ПВХ профилей, установка усилительных вкладышей является обязательной во всех деталях изделий. 5.7.5 Толщина стенок усилительных вкладышей должна быть не менее 1,2 мм, для усиления цветных и морозостойких профилей рекомендуется использовать усилительные вкладыши с толщиной стенок не менее 1,5 мм. 5.7.6 Расстояние от вкладыша до угла (торца) усиливаемой детали профилей должно быть в пределах 10-30 мм. В конструкциях изделий с массой стеклопакетов более 60 кг, а также в усиленных изделиях рекомендуется применять вкладыши, приторцованные под углом 45 0. Примеры установки усилительных вкладышей приведены на рисунке.

Примеры установки усилительных вкладышей

Длина усилительных вкладышей импостов при их механическом креплении к вкладышам коробки определяется конструкцией соединения.

5.7.7 Не допускается стыковка или разрыв усилительных вкладышей по длине в пределах одного ПВХ профиля. 5.7.8 Каждый усилительный вкладыш крепится к нелицевой стороне ПВХ профиля не менее чем двумя самонарезающими винтами (шурупами) по нормативной документации (далее — НД). Расстояние от внутреннего угла (сварного шва) до ближайшего места установки самонарезающего винта не должно превышать 80 мм. Шаг крепления должен быть не более: 400 мм — для профилей белого цвета, 300 мм — для профилей других видов, а также для профилей морозостойкого исполнения. 5.7.9 Стальные усилительные вкладыши должны быть защищены цинковым покрытием толщиной не менее 9 мкм по ГОСТ 9.303. Пропуски и повреждения покрытия не допускаются.

Важное условие — использование нержавеющего покрытия. Как и нержавеющая проволока, стальное усиление профиля должно быть защищено от возможного разрушающего эффекта ржавчины

Наиболее действенный на сегодня способ защиты — оцинковка.

Как выбрать

Несколько советов по выбору профиля:

Элемент обязательно должен иметь защитную вставку-манжету, которая прикрывают место стыка откоса и рамы при отсутствии по периметру этого стыка будет виден торец уплотнительный ламели из вспененного полиуретана которая легко впитывает в себя влагу и грязь
Он будет пачкаться все больше и больше каждого мытья окна, и смотреться это будет совсем некрасиво.
Рекомендуется обратить внимание на цвет изделия. Желательно чтобы он был изготовлен из первичного ПВХ, имеющего чисто белый оттенок
По окончании работ вставка из сероватого ПВХ будет выделяться на фоне белой рамы и выглядеть не очень эстетично

Кроме того, грязно-серый профиль, изготовленный из вторичного ПВХ, хуже по качеству и легче ломается.
Важно правильно подобрать примыкающий профиль по высоте. В продаже есть модели высотой 6, 8, 9 мм и более

При стандартной отделке штукатуркой и шпаклевкой нужно выбирать элемент с минимальной высотой. Если откосы будут утепляться пеноплексом, это значение должно быть больше.

Следующее видео расскажет о правилах выбора примыкающего профиля:

Монтаж пластикового окна

Перед установкой окна монтируется подставочный профиль. Укладываете профиль в нужном месте, выравниваете по горизонтали и запениваете. Но перед запениванием лучше поставить на профиль окно и посмотреть, нормально ли оно влезает в оставшееся пространство. Если вверху остается слишком много свободного места, то под профиль следует что-нибудь подложить.

Когда монтаж подставочного профиля завершён, устанавливаем окна. Рекомендуется не снимать защитную ленту до окончания работ.

Для начала к окну нужно прикрепить крепёжные элементы, на которых оно будет держаться. Лучше всего использовать плоские анкерные пластины. Они должны быть расположены перпендикулярно плоскости окна на расстоянии 10-20 см от углов рамы с каждой стороны. Крепление к окну производится саморезом по металлу длиной около 10 см (1 саморез вкручивается в дюбель на конце анкерной пластины в раму с наружной стороны, второй на другом конце пластины в стену и тоже в дюбель).

Когда анкеры зафиксированы в окне, вставляем его в проём и выравниваем. После этого в будущих местах крепления анкерных крепежей к стене пробиваем углубления под всю пластину крепежа, чтобы потом замазать раствором все крепление и выровнять стену для установки откосов. После крепления пластикового окна в проёме ещё раз проверьте его вертикаль и горизонталь. Поэтому не следует сразу закручивать саморезы в проем полностью.

Переходим к заполнению пространства между оконным проёмом и пластиковым окном монтажной пеной. Главное, чтобы запенивание было стопроцентным.

Если вы устанавливаете окно при температуре ниже 5 градусов, то используйте всесезонную или зимнюю монтажную пену. Если температура выше 5 градусов, подойдет любая пена.

Пена должна высыхать не менее половины дня. После этого её нужно закрыть от губительного воздействия лучей солнца. Это делается либо обычным раствором, либо клеем для плитки, либо защитной непроницаемой плёнкой.

Армирование оконного профиля – преимущества технологии и альтернативные варианты

Армированный профиль помогает эффективно бороться с одним из основных недостатков ПВХ окон – температурными деформациями. Кроме того, благодаря приданию дополнительной жесткости конструкции из пластиковых профильных систем способны выдерживать повышенные внешние нагрузки. Причем такое усиление рам и створок не только снизило риск температурных деформаций, но и обеспечило возможность изготовления окон больших размеров. У технологии армирования много достоинств, однако, имеются и минусы. Насколько критичны эти недостатки и стоит ли из-за них отказываться от установки усиленных оконных конструкций, узнайте в этом обзоре.

Армирующий профиль для окон ПВХ
