вибростол своими руками: чертеж и советы по изготовлению

Что нам понадобится

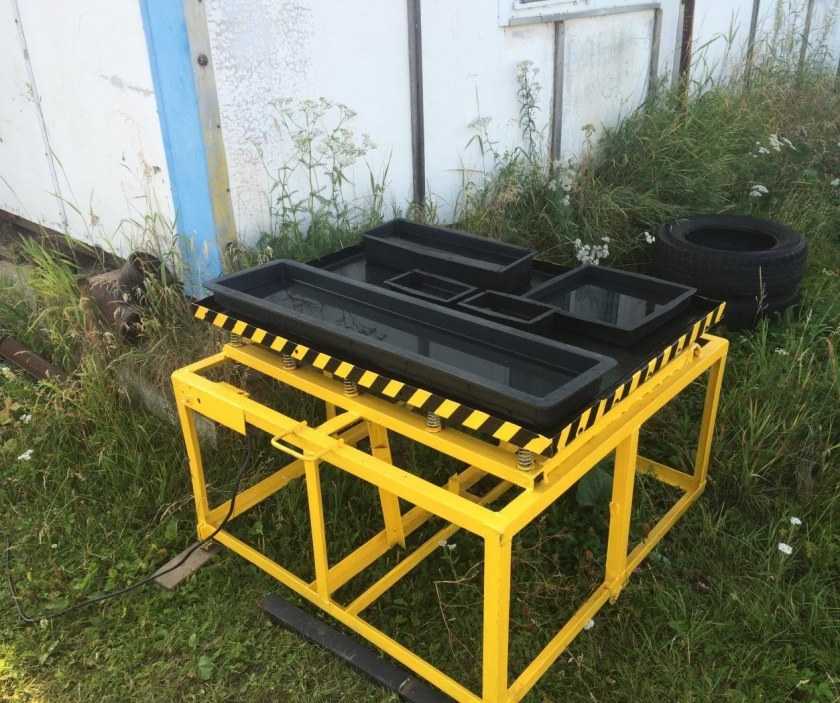

При самостоятельном изготовлении вибростола вам понадобится сварочный аппарат и умение им пользоваться. Вот самые оптимальные размеры: ширина – 70 см, высота – 80 см, длина – порядка 200 см. Для изготовления ножек стола используйте прямоугольную профильную трубу, так как в процессе изготовления тротуарной плитки ножки из-за работы вибромотора будут использовать большие нагрузки. Примерно через 30 сантиметров приварите поперечины для более жесткой конструкции.

В качестве материала для столешницы используется стальной лист с размерами 2х0,7 м и толщиной от 5 мм. На подрамник и основную раму вибростола навариваются по 4 стакана с каждой стороны и при помощи болтов закрепляют в них пружины, соединяя между собой рамы стола и столешницы.

Если стаканы имеют высоту больше чем 2 см, то пружины в закреплении их болтами не нуждаются. Есть случаи, когда изготавливают вибростол без использования стаканов для пружин.

По изготовлению такая конструкция несомненно проще – пружины сразу привариваются к основной раме и к раме столешницы. Но она имеет несколько весомых минусов:

во-первых – данная конструкция не разборная, и в случае, если вам необходимо будет перенести ее в другое место, то это будет тяжелой задачей;
второй минус – невозможность горизонтальной регулировки столешницы (в случае со стаканами и болтами такой проблемы не существует) и как результат – бракованная продукция.

Скачать чертежи, фотографии или схему можно бесплатно в интернете, либо посмотреть видео про изготовление вибростолов. Середина подрамника является самой нагруженной частью, так как к ней с помощью кронштейнов крепится электродвигатель. Именно он и будет приводить в работу наш стол, сделанный в домашних условиях.

На конце вала электродвигателя закрепляется любой эксцентрик, который будет у вас под рукой. Неплохим решением станет фланец, в котором проделаны отверстия для крепления на одной стороне груза. К сожалению, узнать точный вес груза сразу не получится – так как существует масса вариантов применяемых двигателей в постройке вибрационного стола. Каждый грузик необходимо подбирать индивидуально, исходя от количества оборотов двигателя и его мощности.

Важно – не переборщите с весом груза, иначе сильная вибрация быстро выведет из строя электромотор и его придется заменить. Грузы относительно дешевые и их можно купить б/у за несколько сотен рублей

Позаботьтесь об установке специальной защиты в месте крепления эксцентрика на случай, если он вдруг отсоединится от вала двигателя. Сделайте отверстие на краях по ширине вибростола и установите съёмные бортики для удобства изготовления брусчатки.

На самом конце ножек приварите крепежи для крепления вибростола к основанию (например – бетонный пол). В качестве прокладки можно использовать резиновую подушку или лист фанеры.

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

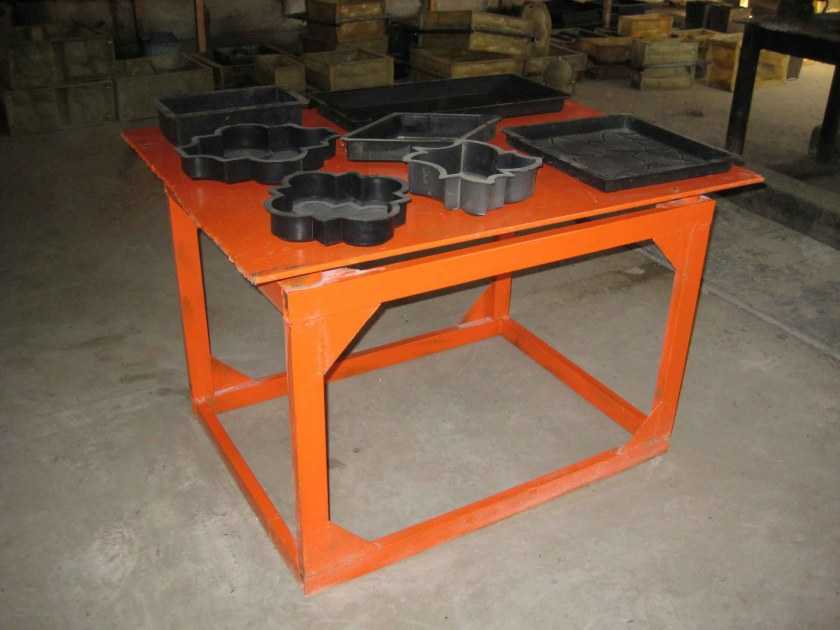

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.

Работы ведутся двумя способами:

Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.

Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола . Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.

Инструмент:

сварочный аппарат;
дрель;
болгарка.

Материалы для изготовления стола:

Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки столешницы. Такой бортик не позволит формовочным емкостям сместиться с поверхности во время вибрации;

Бортик вибростола из уголка

Ограничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора;

Швеллер для крепления вибромотора

Крепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм;

Конструкция рамы вибростола для плитки

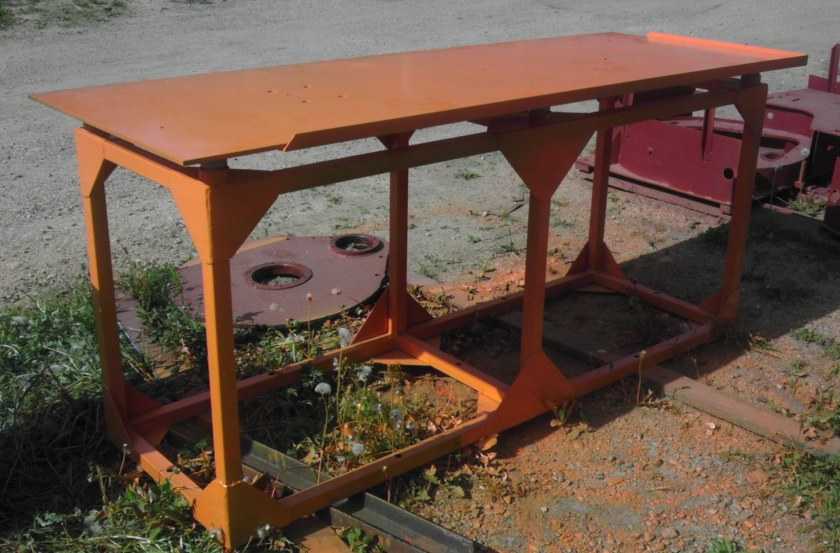

Рама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры . Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;

Устройство каркаса вибростола

пластина для установки электрооборудования;

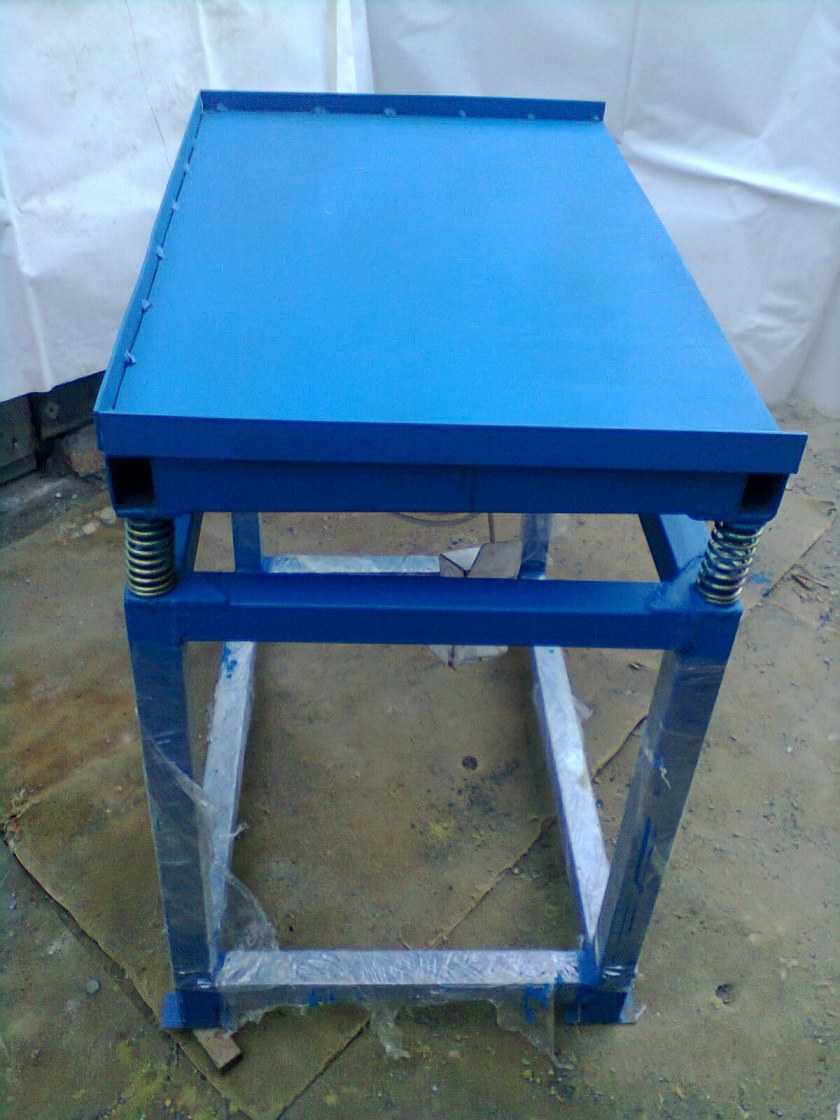

пружины . Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя;

Пружины для вибростола

Пружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.

болты для установки на них пружин . Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины;

Стаканы для пружин вибростола

Место крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).

Крепление электромотора для вибростола

Электрический двигатель для вибростола

Виды совмещенной обмотки «Славянка»

Совмещенная обмотка «Славянка» может быть однослойной или двухслойной, а ее шаг укороченным или диаметральным. Сдвиг между самими обмотками — основной и дополнительной (совмещенной) – будет равен 30 электрическим градусам.

Так же принято различать две схемы соединения фаз совмещенной обмотки:

параллельная, при которой основная обмотка это «звезда», а совмещенная «треугольник»;
последовательная, предполагающая сохранение первоначальной схемы основной обмотки, с пересчетом совмещенной на «треугольник».

Что касается совмещенной обмотки «Славянка» со схемой последовательного соединения фаз, то она демонстрирует более высокие рабочие характеристики по сравнению с аналогичными параллельной.

Предназначение вибростола

Главная задача таких устройств как вибростол — улучшение качества производимых расходных материалов за счет повышения их плотности, более того они значительно ускоряют производство и уменьшают объем усилий, которые приходилось тратить.

Вибростол можно в дальнейшем использовать не только для тротуарной плитки, но и для изготовления большого количества других материалов.

Для того, чтобы приготовить плитку для тротуара или замешать бетон, необходимо обязательно повысить плотной рабочей смеси. Наверняка вы хотите знать, как сделать вибростол своими руками, а также для чего он нужен и как он работает.

Главный принципе работы данного оборудования — создание вибраций, благодаря которым смесь будет заполнять все пустые, незаполненные участки формы, а также выпускать воздух из смеси, исключая возможность появления пузыриков воздуха внутри. Поэтому, если вам нужно замешивать бетон и делать специальные детали, блоки из него, следует создать вибростол прямо домашних условиях.

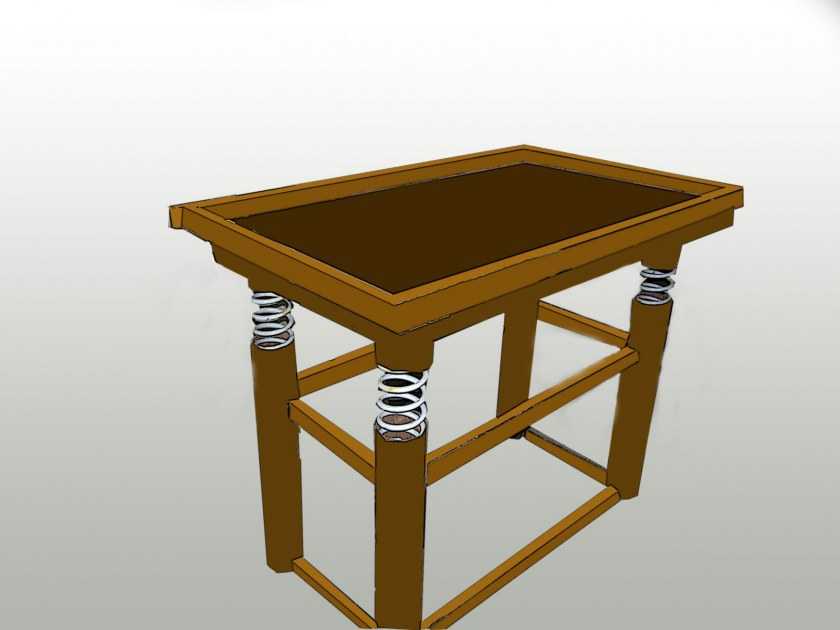

Благодаря вашим навыкам и стремлениям возможно создать инструмент, который по качеству будет на уровне магазинного, главное — осознавать, как устроен данный инструмент и зачем он нужен. Сам по себе стол выглядит как обыкновенный железный стол, в ножках которого находятся шарниры и пружины.

Нестандартные конструкции

Зачем для обработки десятка другого плиток делать полноценный вибростанок? Если изготовление своего вибростола нужно не для постоянной работы, то можно обратить внимание на упрощенные конструкции, которые получится собрать в течение часа, а задачу свою выполнят на достаточно высоком уровне. На видео пример работы одной из них:

На видео пример работы одной из них:

По периметру щита можно сделать бортики, чтобы формы с него не слетали, Заливается раствор, формы ставятся на щит и постукиванием молотка вызывается его вибрация, сила которой регулируется в полном смысле этого слова «вручную». Щит, при необходимости, получится прикрутить к покрышкам парой шурупов.

Конструкцию можно усложнить, если в хозяйстве есть электродвигатель. Он прикручивается к щиту, на вал крепится эксцентрик… И молоток можно отложить в строну.

Из перфоратора или ударной дрели

На ребре деревянного щита или листа железа (перпендикулярно поверхности) крепится стальная пластина. На другой конец крепится что-то упругое (тряпки, кусок резины) и все это упирается в стену. К стальной пластине подводится перфоратор и вибрация получается не хуже чем при способе с покрышками.

Вместо сверла можно использовать кусок трубы – толщина подбирается в зависимости от возможностей патрона перфоратора.

Таким нехитрым способом можно быстро сделать вибростол формовочный и для извлечения плитки из форм.

Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.

Вибростол своими руками

Вибростол для плитки – виды и типы

Чтобы определиться с видом будущего оборудования, нужно понимать, какие вибростолы существуют и какое назначение каждого вида:

По направлению вибрации:

Вибростол с горизонтальной вибрацией;Вибростол с горизонтальной вибрацией

Вибростол с вертикальной вибрациейВибростол с вертикальной вибрацией

Направление зависит от того, как будет установлен ротор. Наибольшее распространение получили столы с горизонтальной вибрацией.

По специализации:

формовочные. Столы предназначены для формирования изделия;

расформовочные (распалубочный). Назначение – выбить (извлечь, вытрясти) изделие из формы с использованием вибрации.

Вибростол расформовочныйТакие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.

На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.

Внешний вид стола показан на фото.

Чертеж расформовочной насадки для вибростолаДля индивидуального строительства достаточно изготовить один вибростол с горизонтальной вибрацией. А извлекать плитку из форм не составляет труда, поскольку в частном производстве обычно используют гибкие формы. Тем более, что установить расформовочную насадку можно в любой момент.

Статья по теме: Каким бывает обойный клей

Чертеж-схема расформовочной насадки показан на картинке.

Материал подготовлен для сайта www.moydomik.net

На практике, вибростол, изготовленный для производства тротуарной плитки в домашних условиях, чаще всего используется как основание для отрезного станка или в качестве платформы для установки циркулярной пилы.

Принцип действия вибростола для плитки

Чтобы понимать, какие детали/элементы конструкции понадобятся для работы и зачем каждая из них, коротко опишем принцип работы вибростола.

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

Производится жесткая фиксация рамы к напольной основе.
Подсоединяется к пусковому устройству кабель питания.
Проверяется функционирование оборудования на холостом ходу.
Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
Подается электропитание путем нажатия на кнопку «Пуск».
Схема вибростола и просеивателя песка
Происходит виброуплотнение бетонного раствора.
Отключается электропитание нажатием на кнопку «Стоп».
Снимаются уплотненные формы с продукцией.
Осуществляется следующий цикл трамбования.

Классический вариант: этапы изготовления

Делать агрегат на глаз нельзя: это небезопасно и неэффективно. В интернете найдите чертеж вибростола подходящих габаритов. Отталкивайтесь от чертежа, учитывая особенности своих материалов и инструментов.

Сделайте основание из уголка, хорошо подходит и швеллер. Габариты устанавливаются в зависимости от нужд строителя, стандартным размером считают 70х70 см. Площадь вибрирующей столешницы должна соответствовать возможностям мотора. Крепить можно болтами или сваркой.
Собирайте опору. Трубы послужат ножками стола, приварите их к основанию. Чтобы повысить устойчивость конструкции, винтами прикрутите к ножкам железные пластины. Затем их можно зафиксировать в бетоне при помощи анкеров, если предполагается стационарное использование агрегата. В случае с переносным столом устойчивость зависит от жёсткости пола и материала, из которого он сделан. Высота рабочей поверхности подбирается так, чтобы мастеру было удобно работать. Электромотор устанавливается на площадке на расстоянии 15-20 см от рабочей поверхности.
Приварите стальные пружины по углам конструкции так, чтобы они поддерживали рабочую поверхность. К пружинам приварите закрепляющиеся на 8 мм металлическом листе пластины. Если делать основание тоньше 8 мм, велик риск, что столешница прогнётся под тяжестью форм с бетоном.
Электромотор прикрепите к угольнику, приваренному на пружинах поперёк конструкции. Из металлической шайбы, закреплённой на валу мотора, сделайте эксцентрик. Именно он обеспечит вибрацию с нужной амплитудой. На боку эксцентрика сделайте отверстие с резьбой-восьмёркой. Вкручивая в это отверстие болт, можно регулировать амплитуду колебаний устройства. Болт в нужном положении фиксируйте контрольной гайкой.

Мнение эксперта

Куликов Владимир Сергеевич

Вибрировать должен стол, а не мотор. Электродвигатель нужно намертво закрепить на подставке, иначе от ряски он быстро придёт в негодность, а эффективность вибростола снизится. Чтобы изделие служило дольше, а работа с ним была безопаснее, усильте конструкцию. Приварите по бокам крест-накрест швеллеры, убедитесь, что пружины установлены максимально жёстко.

Вариант для расформовки

Извлечение готовой плитки может представлять некоторую проблему. Чтобы ускорить процесс, в торце рабочей поверхности вырежьте прямоугольное отверстие под размер будущих плиток. Сверху на него ставится форма, включается мотор, из-за вибрации плитка выпадает из опалубки. Под отверстием постелите упругий материал, чтобы изделие не разбилось. Чтобы получалось работать с таким аппаратом, на ёмкостях с бетоном должны быть ручки, которыми можно опереть ёмкости о края стола.

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

Производится жесткая фиксация рамы к напольной основе.
Подсоединяется к пусковому устройству кабель питания.
Проверяется функционирование оборудования на холостом ходу.
Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
Подается электропитание путем нажатия на кнопку «Пуск».
Схема вибростола и просеивателя песка
Происходит виброуплотнение бетонного раствора.
Отключается электропитание нажатием на кнопку «Стоп».
Снимаются уплотненные формы с продукцией.
Осуществляется следующий цикл трамбования.

Процесс изготовления вибростола

В первую очередь подбирается подходящий мотор. Можно использовать мотор от стиральной машинки или другой асинхронный двигатель на 220 В. Его основная особенность – закрепленный на валу узел (эксцентрик), вращающийся со смещением относительно центра масс. За счет смещения обеспечивается наличие необходимой для уплотнения вибрации.

Обычный мотор, превращается в вибромотор, с помощью насаживания на вал двигателя шайбы из металла (эксцентрика). В ней делается отверстие и нарезается резьба на 8. В резьбу вкручивается болт и фиксируется в шайбе с помощью контрольной гайки. Настройка уровня вибрации осуществляется путем вкручивания/выкручивания болта.

Если нет подходящего мотора под рукой или точного понимания того, каким он должен быть – можно его приобрести в магазине. Один из подходящих вариантов – вибратор ИВ-99 Е 220 В. Он будет стоить около 6 тыс. рублей.

Для управления амплитудой подаваемых вибраций, дополнительно устанавливается потенциометр переменного тока. Управление силой вибрации происходит путем изменения уровня подаваемого напряжения мотору. Это позволит настраивать работу вибростола в соответствии с видом смеси и размерами форм.

Перед началом изготовления установки нужно найти чертежи или нарисовать самостоятельно. Подробный чертеж будет рассмотрен немного далее. Работа должна быть выполнена в полном соответствии ему.

Чтобы сделать вибростол своими руками, нужно подготовить следующие материалы:

Лист металла (будущая рабочая поверхность).
Вибратор для вибростола.
Пластины из металла.
Пружины.
Металлический уголок.
Металлические трубы.
Сварочный аппарат.
Болты для закрепления двигателя.
Дрель.
Болгарка.
Шайба из металла.

Основные моменты изготовления вибростола:

Выбор материала основания. Подходит уголок или швеллер. Размеры основания зависят от индивидуальных потребностей. Стандартный размер: 70х70 см. При планировке площади рабочего пространства нужно также учитывать мощность двигателя.
Изготовление опор. В качестве опор могут быть использованы трубы из металла. Они крепятся к основанию с помощью сварки. К ножкам привариваются металлические пластины. Если стол будет расположен на одном месте – пластины заливаются раствором, обеспечивая максимальную фиксацию вибростола на поверхности пола. В случае необходимости перемещения – пластины могут крепиться к полу с помощью болтов или другим образом. Высота стола должна обеспечивать максимальное удобство во время работы и мотор не следует размещать сразу над землей (лучше немного приподнять).
Выбор пружин. Они нужны для обеспечения вибрации рабочей поверхности. Подойдут пружины от машины или мопеда, разрезанные наполовину. Пружины должны иметь широкий виток – обеспечит максимальный уровень вибрации. Их крепят к основанию и столешнице с помощью сварки.

Для упрощения замены сломанных пружин их можно не приваривать. Подбирается труба с диаметром, соответствующим диаметру пружин и привариваются небольшие ее куски к основанию. На эти куски надеваются пружины (возможно, вставляются), обеспечив фиксацию и возможность снимать столешницу с основания.

Установка двигателя. Для установки двигателя приваривают угольник к основанию поперек вибростола. Основное требование при монтаже вибратора – максимальная фиксация. Если пренебречь этим правилом – двигатель будет подвержен вибрации, что негативно скажется на сроке его службы.
Изготовление столешницы. Размер рабочей поверхности определяется исключительно индивидуальными потребностями или наличием подходящего материала: лист металла с толщиной 8 мм, или больше. Если использовать поверхность меньшей толщины – она деформируется в процессе работы. По краям столешницы привариваются бортики, препятствующие смещению форм с раствором с рабочей поверхности и их падению на пол.
