Верстак в гараже своими руками

Организация рабочего места

В среднестатистическом гараже не так уж много свободного пространства. Помимо компактности, критерий, влияющий на параметры рабочего стола — это объем работ, которым вы собираетесь посвящать свое время. Если предполагается, что вы будете не только сверлить и забивать гвозди, но и заниматься более сложными манипуляциями, стоит подумать о столе большего размера. Периодическую обработку деталей или заготовок удобнее выполнять, если тиски и станок для заточки или сверления находятся в собранном состоянии. Владельцу гаража придется найти решение еще для нескольких задач:

Хранение. Из-за ограниченности пространства на верстак возлагается еще одна важная задача — обеспечение удобных условий хранения. Правильный верстак используется не только в качестве рабочего стола, но и как удобное вместилище расходных материалов, запчастей и инструментов.

Когда все под рукой

Выбор места. Специфичной гаражной задачей является выбор места для рабочего стола. Необходимо соблюсти два условия. Во-первых, расстояние между автомобилем и верстаком и полками в гараже должно составлять не менее одного метра. Второе условие заключается в том, что вам должно быть удобно работать рядом с машиной, без риска повредить ее.
Подключения к электросети. Электрификация должна быть безопасной, учитывающей влияние сырости и агрессивных жидкостей, обычных для гаражных работ. Электропроводку необходимо уложить в пожаробезопасную гофру или спрятать в штробы. Если у вашего электрощитка металлический корпус, его в обязательном порядке необходимо заземлить.

Автомобиль не должен служить помехой

Освещение. Учитывая, что в гараже всегда имеются теневые зоны (от автомобиля, полок и стеллажей), практичным вариантом станет комбинированная система из нескольких источников света, предназначенных для разных задач. Над верстаком, в зоне проведения работ, удобно установить яркую поворотную лампу, защищенную абажуром. Лампу можно сделать съемной; также ее удобно встроить в верстак, а не закреплять на стене — если вы захотите передвинуть стол, проблем с электрификацией не возникнет.

Параметры верстака

Чтобы определиться с размерами верстака, необходимо понять, какую площадь в гараже вы готовы выделить под рабочее место. Выбор конструкции для обустройства гаража основывается на нескольких показателях:

Глубина. Большинство гаражей имеют скромные габариты. С учетом этого ограничения для применения в домашних условиях предпочтительны слесарные верстаки с глубиной (шириной) столешницы, не превышающей 0,5-0,6 м.
Длина. Важный параметр, который не стоит уменьшать без крайней надобности. Чем длиннее столешница, тем удобнее на ней выполнять слесарные работы, устанавливать вспомогательные инструменты. Если предполагается использование круговой пилы или электрического лобзика, под эти работы также придется выделить часть столешницы. Практически, большинство хозяев гаражей предпочитают устанавливать верстаки длиной порядка 1,5-2 м.

Компактность — одно из достоинств

Высота верстака в гараже. Определяется удобством для владельца и зависит от его роста. В среднем удобной считается расположение столешницы на уровне середины кистей рук (если стоять рядом).
Технический зазор. Для качественной уборки удобно, чтобы нижняя часть конструкции была приподнята над полом на 15 см.
Прочность. Необходимой прочностью обладают сварные конструкции с опорой несущей рамы на 6-8 ног. Поскольку большая часть работ по обслуживанию автомобиля — слесарные, металлический верстак станет оптимальным выбором.
Функциональность. Чтобы работа была комфортной, просторной столешницы не достаточно. Большое значение приобретают стеллажи, полки и ящики. Все они должны размещаться на удобном расстоянии от рабочей зоны; хорошо, когда инструмент, точки питания, материалы и емкости для мелких предметов не мешают выполнять работу, но всегда находятся под рукой.

О слесарном верстаке в следующем видео:

Строение универсального верстака

Верстак, как и любая другая специализированная мебель, имеет несколько вариантов, отличающихся по форме, размерам, типу конструкции и назначению. Но традиционно модель верстака имеет несколько составных частей:

Столешница должного размера.
Подстолье, в котором предусмотрены отсеки для хранения инструмента, выдвижные ящики.

Непосредственно на самой столешнице располагаются тиски (струбцины), столярный инструмент, рубанки, станки для обработки древесины.

На поверхности верстака могут устанавливаться и другие типы инструментов, в зависимости от назначения конструкции, профессиональной занятости владельца мастерской или гаража.

Подготовительный процесс

После определения материала изготовления и места установки переходят к составлению чертежа верстака, который станет основой для обустройства функционального рабочего места в гараже. Для начала определяются с габаритами:

Длина. Зависит от рода занятий владельца гаража и свободного места. Средние показатели варьируются в пределах 2 м.
Ширина

Если верстак будет находиться возле стены, важно предусмотреть свободный доступ к инструментам на полке. Поэтому ширину верстака свыше 0,6 м делать нецелесообразно, чтобы рука дотягивалась до нужных предметов

Размещение в центре гаража позволяет сделать ширину больше, если в этом есть необходимость.
Высота. Значение строго индивидуально. Зависит от роста мастера и позы, в которой он привык работать. Стандартной высоты стола 0,8 м бывает недостаточно для работы в стоячем положении, спина будет быстро уставать. Владельцы верстаков часто доводят высоту конструкции до 1 м.

Сориентироваться по высоте рабочего стола в гараже поможет поза с согнутыми в локтях руками. Мысленно опираясь на будущий верстак, замеряют расстояние между полом и локтями.

Совет! На случай если конструкция разработана для стоячей позы, а иногда приходится сидеть, запаситесь удобной деревянной подставкой, на которую можно поставить стул. Низкий стеллаж из дерева понадобится в морозы, чтобы не мерзли ноги от бетонного пола гаража.

Одна сторона верстака предназначается для установки электрического режущего инструмента. Для удобства фиксации лобзика или циркулярной пилы край столешницы должен выступать за каркас на 0,2-0,3 м.

Набор материалов и инструментов для изготовления своими руками верстака в гараж зависит от выбранной конструкции. Лист на столешницу оптимально выбрать из нержавейки толщиной 1,5-2,0 мм. Если для владельца гаража это покажется дорого, можно обойтись сталью 1,5 мм.

Высота и размеры слесарного верстака

Перед изготовлением необходимо определиться с высотой верстака, поскольку она влияет на создание оптимальных условий для работы. Высота определяется следующим образом: берут высоту от пола до локтя работающего. Оптимальной высотой для слесарных работ является высота, когда локоть работающего и плоскость напильника находятся на одном уровне.

Очень важно определиться с размерами столешницы. На широкой столешнице удобнее работать, поэтому, если вам позволяют условия – не следует экономить. Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце

Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце.

Если конструкция верстака изготавливается собственноручно, то нужно внимательно продумать малейшие детали, определить, как будут располагаться инструменты, и какие работы будут выполняться. От этого и зависит модель вашего будущего изделия.

Конструкция слесарного верстака должна состоять из жесткого металлического каркаса (уголков или квадратной трубы). Для изготовления столешницы лучше использовать брус, толщиной 50 мм, на который сверху набивается стальной лист толщиной до 6 мм. Для соединения всех металлических элементов между собой используется сварка, но можно соединять болтами.

Обязательно стоит укрепить конструкцию ребрами жесткости из уголка, которые привариваются на высоте 10 см от пола и 10 см вниз от столешницы. Сделайте то же самое в центре будущего рабочего стола. Для устойчивости каркаса, на будущие ножки металлического стола приварите металлические пластины квадратной формы.

По желанию и необходимости, можно изготовить ящики и полки под столешницей, и для удобства можно поместить сетку, для закрепления инструмента. Сетка, также препятствует разлету опилок в разные стороны.

При создании конструкции для ящиков, формируются каркасы квадратной формы из стальных труб, которые привариваются к столешнице. Для усиления каркасов используется продольные ребра жесткости.

С двумя тумбами верстак получится более громоздким, за то его устойчивость будет максимальной. Кроме того, увеличится количество полок или выдвижных ящиков, которые можно смонтировать.

Ознакомьтесь с чертежами тумб и защитного экрана (ЗЭ) для верстака:

Сборка верстака для гаража своими руками

Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:

Проводится раскройка имеющегося материала. Труба и стальной уголок могут применяться для получения несущей конструкции. Гаражный верстак с металлическим каркасом может выдерживать существенное воздействие.
Для того чтобы рабочий стол слесаря обладал требуемыми размерами нужно проводить изменение размеров согласно чертежам.
Начать работы можно с изготовления силового каркаса. Для начала проводится создание несущего элемента, который сверху устанавливается еще один несущий элемент, на который фиксируют стальной лист. Сварить верстак можно самостоятельно при применении сварочного препарата.
Несущий элемент дополнительно армируется стальными трубами. Они выполняют роль ребер жесткости.
Стол для слесарных работ устанавливается на ножках. Этот элемент конструкции также приваривается к основанию. Рекомендуемая длина применяемых элементов составляет около 900 мм. Между ножками проводится приваривание силовых перемычек. Они позволяют существенно увеличить жесткость и устойчивость механизма.
После создания несущего элемента можно приступить к созданию ящиков, в которых будут храниться инструменты и детали. Стол для гаража своими руками изготавливается под конкретные задачи. Количество ящиков и их размеры могут существенно отличаться. Для создания этого элемента применяется стальная труба. Каркас ящиков усиливается металлическим швеллером, который становится ребрами жесткости.
Следующий шаг заключается в изготовлении несущего каркаса, который подходит для создания столешницы. Каркас должен быть весьма прочным, так как на него придется высокая нагрузка. За счет применения трубы из толстого металла верстак получается прочным и надежным.
После создания несущей конструкции проводится ее дополнительной укрепление. Для этого проводится приваривание кронштейнов к боковым сторонам. Посредине каждого кронштейна просверливаются отверстия, которые применяются для крепления задней и других стенок.
Ящики могут иметь стенки из фанеры. За счет этого верстак становится более легким. Крепление боковых сторон проводится при помощи саморезов. Рекомендуется создавать ящики различных размеров, за счет чего существенно расширяется функциональность устройства. В интернете встречаются различные варианты расположения ящиков, наиболее подходящий вариант подбирается в зависимости с предпочтениями.
Со внутренней стороны конструкции создаются отверстия, предназначенные для фиксации направляющих, по которым будут перемещаться ящики.
В рассматриваемом случае при изготовлении стола применяется доска. Она укладывается на ранее подготовленный каркас, где затем фиксируется. Зачастую поверх деревянных досок укладывается металлическая пластина, предназначенная для защиты дерева от воздействия окружающей среды.
Все швы следует тщательно зачистить. Для этого может применяться шлифовальная машинка и напильник. При наличии необработанных швов велика вероятность получения травмы. При обработке швов могут обнаружиться проблемы, связанные с появлением трещин и других дефектов.
Поверхность применяемой древесины должна хорошо быть зашлифованной. За счет этого создается ровная поверхность, которая идеально подходит для размещения стального листа. Деревянные листы должны крепиться надежно, так как в противном случае при оказании нагрузки лист будет ходить или прогибаться.
Крепление металлического листа должно проводится при применении скрытых саморезов. Это связано с тем, что сварочные работы могут стать причиной воспламенения ранее применяемого дерева. Применяемый лист должен быть окрашен с обоих сторон, за счет чего существенно увеличивается срок службы верстака.

В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.

Конструктивные особенности верстака

Давайте познакомимся с верстаком ближе. Его зачастую принято сравнивать с письменным столом. Он максимально расширяет возможности человека, поскольку предоставляет отличную возможность эффективно использовать прочную поверхность для работы. При этом имеется здесь и достаточное количество секций для хранения нужных предметов, инструментов и деталей. Именно такой настоящий верстак, дополненный многочисленными полочками и ящичками, наиболее эффективен, удобен для работы в гараже.

Перечислим основные конструктивные элементы верстака.

Рама с ножками представляет собой несущую основу. Именно она становится базой, на которой уже закреплены все стальные детали.
Столешница должна мыть мощной, толстой и прочной. Ей предстоит выдерживать серьезнейшие механические нагрузки, например, удары молотка. Принято делать столешницу из толстой деревянной доски или металла.
Тумбочки обычно располагают по краям. Отлично, когда есть много выдвижных ящичков, полок. В таких секциях удобно хранить нужные детали, компактные запасные части, небольшие инструменты.
Дополнительная полка обычно занимает место непосредственно под столешницей. Там логичнее всего разместить те предметы, инструменты, детали, которые чаще применяются непосредственно во время работы на верстаке. Их будет очень удобно брать: все необходимое окажется в зоне свободного доступа.

Обратите внимание на важный момент. Когда вы ставите стол в гараж, обязательно надо позаботиться об уровне освещенности

Продумайте заранее альтернативное освещение рабочей зоны. Например, можно использовать разные виды осветительных приборов. На потолке установить дополнительный источник света, а к стене или столу прикрепить поворотную лампу с направленным пучком света. Для более эффективной работы, а также соблюдения техники безопасности хорошее освещение необходимо.

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания. Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д

Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится

Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа

В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки. Необходимо учитывать и такой момент, как направление естественного освещения

Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена

Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

болгарка, имеющей шлифовальный диск и круг для резки металла;
уровень;
шуруповерт;
дрель;
сварочный аппарат и электроды;
рулетка;
электролобзик для раскроя фанеры.

Материалы:

уголок толщиной 4 мм;
стальная полоса толщиной 4 мм;
стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
шурупы;
анкерные болты;
труба квадратная толщиной 2 мм;
стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
деревянные доски для столешницы толщиной 50 мм;
направляющие для ящиков стола;
саморезы по металлу;
краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Назначение и виды верстаков

На верстак возлагается одновременно несколько функций:

Рабочая поверхность стола задействуется для выполнения тех или иных процедур с деревом, металлом или другими материалами.
Наличие шкафов и ящиков позволяет хранить инструменты, крепежные элементы.
Верстак слесарного типа отлично подходит для заточки и шлифовки изделий из металла больших размеров.

Верстаки разделяют на такие виды:

столярные;
слесарные.

Основное отличие между ними заключается в материалах, применяемых при изготовлении и работах, которые предполагается выполнять на таком столе.

В качестве основы столярного верстака используется деревянный либо металлический каркас, который может иметь прямую или угловую форму. Столешница делается исключительно из дерева.

На рабочей поверхности столярного верстака нежелательно работать с металлом, поскольку металлическая стружка повреждает дерево.

Слесарный верстак является универсальным столом с металлической столешницей. Такой стол пригоден для работы с деревом и металлом. На нем можно производить разные виды работ, такие как заточка, шлифовка, резка и т.п.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

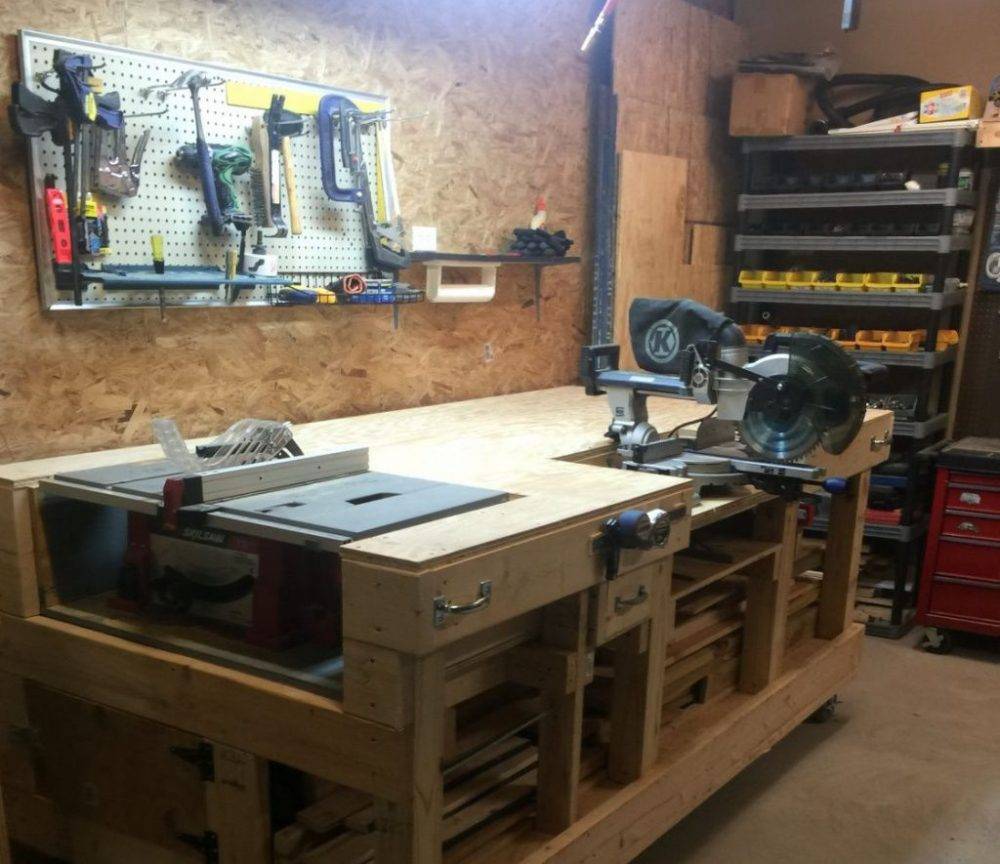

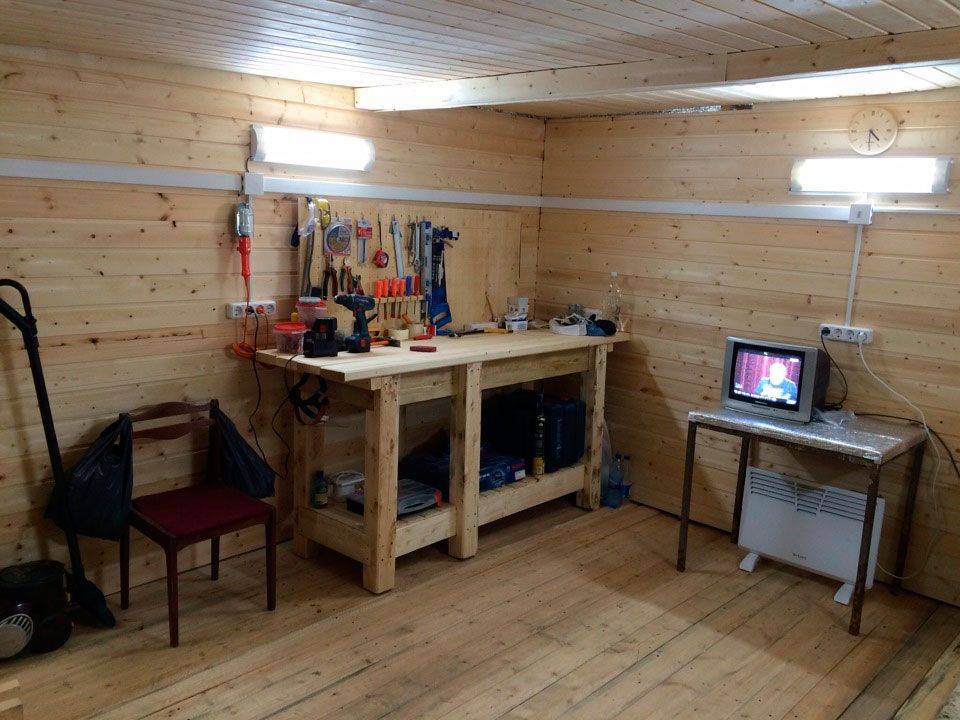

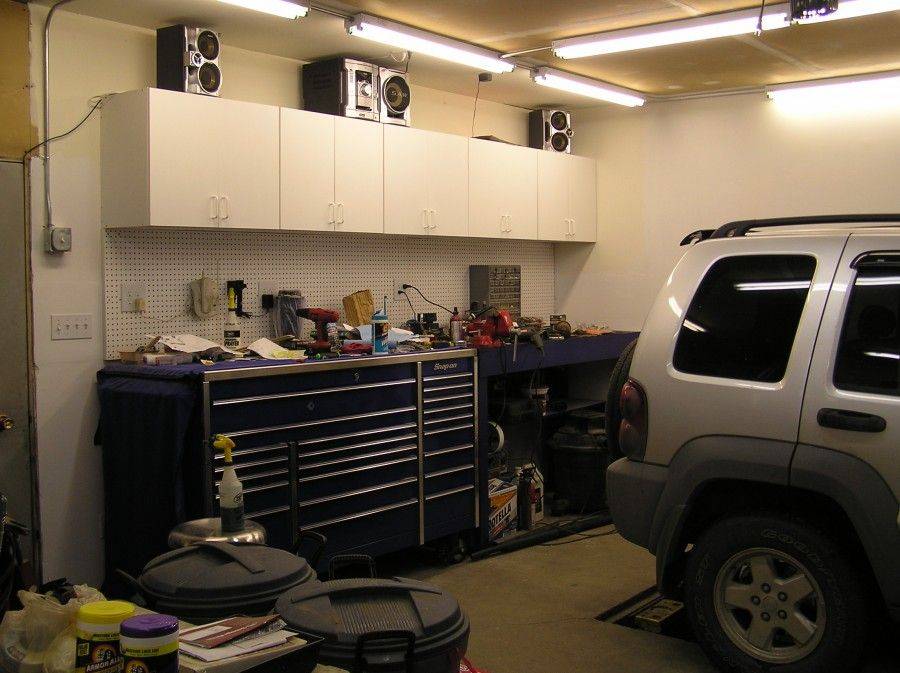

Верстак в гараже своими руками + фото
