Установка экрана под ванну

Как установить экран на угловые модели

Фронтальная часть углового экрана овальной формы крепится комплектом из металлических пластин и магнитов-держателей на переднюю часть ванных ножек.

1. Собираем каркас, навинчиваем ножки.
2. Подводим остов под бортик чаши и регулируем высоту.
3. С внутренней стороны силиконовым герметиком приклеиваем пластины.
4. Проверяем правильность установки пластин. Для этого нужно приложить экран к каркасу. Магниты и пластины должны совпасть.

Угловой экран прямоугольной или квадратной формы крепится на саморезы. Более подробно принципы установки разобрано в видео.

Материалы, используемые для производства экранов

На рынке строительных и облицовочных материалов для ванных комнат можно выбрать экраны из самых разных материалов. При выборе стоит учитывать достаточно сложные условия в ванной комнате: повышенная влажность и перепад температур. В основном при производстве экранов используют:

• пластик;
• МДФ-панели;
• полистирол;
• поливинилхлорид;
• акриловый материал,

а также другие материалы, обладающие высокой устойчивостью к неблагоприятным факторам воздействия.

Экран из пластика

Для современных ванных комнат или санузлов с дизайнерским ремонтом отлично подойдут экраны из зеркал или прочного стекла. Но, конечно же, такая конструкция будет иметь немалую стоимость, и не каждый хозяин сможет установить её своими руками.

Красиво и эстетично выглядят экраны из МДФ-панелей, но они в большей степени подвержены влиянию влаги. Для того, чтобы МДФ не «разбухла» от влаги и экран в скором времени не пришлось менять, ванная комната должна быть оборудована исправной системой вытяжной вентиляции.

Порядок монтажа экрана для акриловой ванны

Существует несколько вариантов, как установить экран на акриловую ванну. Проще всего закрепить глухую, неоткрываемую панель. Наиболее прочная конструкция потребуется при поворотных створках. Купленная или сделанная самостоятельно конструкция может закрепляться на:

• саморезы;
• магниты;
• пружины;
• зажимы;
• враспор на жесткий каркас.

Иногда можно увидеть не съемные экраны, сделанные из влагостойкого гипсокартона или кирпича и облицованные плиткой. Такие неразборные конструкции могут быть красивыми, но удовлетворяют хозяев до первой поломки сантехники или засорения сифона.

Монтаж на саморезах

Для закрепления декоративного экрана на саморезах потребуется набор специальных креплений. Это могут быть отрезки пластикового или алюминиевого уголка. Их нужно закрепить вверху на ребре жесткости акриловой ванны, а внизу на стойки опорного каркаса или горизонтальный профиль, если он есть.

После установки креплений приложите экран и против каждого из них нанесите отметку.

Просверлите в панели отверстия в отмеченных местах и конусной коронкой или сверлом большого диаметра выберите потай под шляпки саморезов.

Прикрутите метизы к креплениям, а в надрезы шляпок установите декоративные заглушки. Если вы не смогли найти заглушки в продаже, то их можно вырезать самому и посадить на клей.

На магниты

Для того, чтобы магниты прочно удерживали декоративную панель, необходимо наличие стальной рамы или вертикальных упоров, которые связываются с опорной конструкцией ванны. Сами магниты нужно приклеить к задней поверхности панели и после этого приложить к установленному стальному профилю. Чтобы окончательно зафиксировать экран, к ребру жесткости ванны следует прикрутить 2-3 зажима.

На пружины

Крепление экрана к акриловой ванне на пружинах — простое и надежное. Его устройство основано на том, что к элементам опорного каркаса ванны прикрепляются пружины, которые будут поднимать экран, прижимая его к ребру жесткости. Работа выполняется в следующей последовательности:

1. заведите экран за бортик и поднимите его вверх до упора;
2. на стойках каркаса сделайте отметки нижнего уровня панели;
3. перенесите отметки на 30 мм выше;
4. приложите нижнюю часть пружины к новым меткам и тогда верх покажет на стойке место для сверления отверстия под зацеп;
5. с обратной стороны экрана приклейте отрезок уголка с высверленным отверстием под зацеп нижней части пружины;
6. к боковой стенке ванны приклейте деревянные бруски, которые не позволят панели смещаться в сторону чаши;
7. установите пружины, отожмите экран вниз, заведите верх за бортик и отпустите.

Размеры брусков нужно подбирать экспериментальным путем, учитывая при этом толщину материала панели.

На зажимы

Напольные пружинящие зажимы применяют для ванн закругленной или ассиметричной формы. Для выполнения работы вам кроме зажимов потребуются фиксирующие защелки. Порядок действий при этом способе крепления следующий:

1. с помощью отвеса или пузырькового уровня нанесите на пол линию, соответствующую краю бортика ванны;
2. расставьте угловые зажимы на полу вдоль начерченной линии и сделайте отметки мест для сверления;
3. просверлите в полу отверстия установите зажимы и зафиксируйте их на дюбелях;
4. к ребру жесткости ванны напротив зажимов прикрутите защелки;
5. на тыльной части панели отметьте места расположения зажимов и прикрутите туда крепежные язычки;
6. установите низ экрана в зажимы, а верх экрана плотно прижмите к борту, до момента фиксирующего щелчка.

Главное в этом способе — не ошибиться с разметкой, чтобы обеспечить совпадение всех элементов креплений.

Враспор

Для установки экрана на акриловую ванну враспор потребуется изготовить прочную раму, на концах которой устанавливаются стопорные распорные винты на опорных ножках.

Декоративная панель закрепляется на эту рамы с помощью саморезов или клея. В ванну нужно набрать воды. Это нужно, чтобы учесть возможное проседание и более точно определить момент упора.

Для установки на место заведите готовый экран за бортик и, проворачивая винты, поднимайте его до тех пор, пока верхний край не упрется враспор.

Слейте воду и проверьте надежность установки.

Полезные советы

Чтобы избежать лишних трудностей в ходе установки экрана под ванной, а также для обеспечения его продолжительного срока службы необходимо придерживаться некоторых рекомендаций:

• Прежде, чем приступать к монтажным работам следует убрать дефекты, которые присутствуют на поверхности стен и напольного покрытия под ванной. При этом нужно осуществить удаление отставшей краски, а также произвести замазывание глубоких трещин и сколов значительных размеров, поскольку в ином случае поврежденные места станут подходящей средой для образования грибка. Больше всего это относится к экранам глухого типа, монтаж которых приводит к нарушению правильного вентилирования, ввиду чего воздух застаивается и в помещении возникает неприятный запах в результате появления плесени.
• Для увеличения надежности фиксации экрана из гипсокартона необходимо просверлить в его верхней части мелкие отверстия, через которые следует произвести задувание монтажной пены, что после полноценного застывания обеспечит неподвижность конструкции, а также придаст ей дополнительной жесткости.
• Перед облицовкой гипсокартона мозаикой или керамической плиткой требуется обязательно вскрыть грунтовкой поверхность и дождаться ее окончательного высыхания. Верно подготовленное основание обеспечит превосходную адгезию материалов и увеличит скорость проводимых отделочных работ.
• Производя монтаж экранов под ванны из чугуна необходимо учитывать, что изделия из этого материала не предназначены для сверления и при его выполнении он может расколоться.

Узнав как правильно установить экран под ванну и особенности каждой из разновидностей, удастся не только приобрести наиболее подходящее изделие с продолжительным периодом эксплуатации, но и осуществить все монтажные работы при соблюдении вышеописанных рекомендаций и действий своими руками максимально качественно без обращения к специалистам.

Видео:

Вас может заинтересовать:

Как установить ванну на кирпичи и избежать ошибок

Как выбрать мойку из искусственного камня с учетом важных критериев

Как обновить покрытие чугунной ванны разными способами

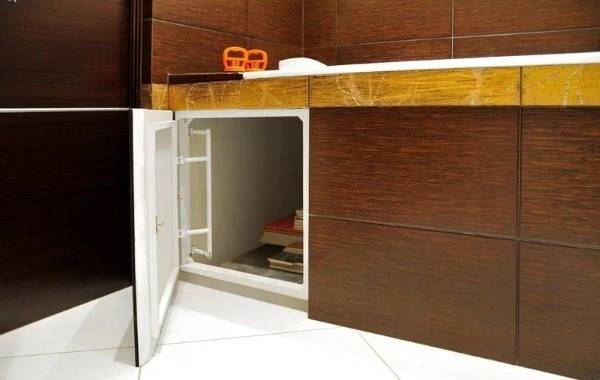

Ревизионный люк

При необходимости постоянного доступа под ванну, например, для хранения тазов-ведер, моющих/чистящих средств, в кладку или каркасную систему встраиваются дверки или люки. Промышленность выпускает ревизионные люки с дверками распашного, сдвижного и откидного типа с обычными и нажимными механизмами открывания.

Проем под люк нужно сделать в нижней передней части ванны. Именно здесь проходят канализационные трубы, стоит трап и сифон. При наличии в чаше гидромассажных форсунок потребуется несколько люков или съемная передняя панель.

Таким образом, изготовить экран собственным силами можно по двум технологиям, облицевать практически любыми материалами. Для увеличения качества обслуживания инженерных систем в конструкцию могут быть добавлены дверки и люки.

Материалы и требования к ним

Экран под ванну своими руками делают из:

• оцинкованного профиля, обшитого листовым материалом:
  • влагостойким гипсокартоном;
  • влагостойкой или ламинированной фанерой толщиной не менее 10 мм;
  • ГВЛ (хороший выбор, так как абсолютно не боится влажности и не деформируется);
• кирпича;
• газобетона толщиной 50 мм;
• пластиковых панелей и направляющих для их монтажа (этот вариант исключительно декоративный, подходит только для чугунных или стальных ванн).

Все эти конструкции, кроме последней, нуждаются в финишной отделке. Чаще всего это керамогранит или керамическая плитка, такая же, как уложена на стены ванной комнаты.

Наиболее распространенный вариант самодельного экрана для ванны — из профилей и гипсокартона. Чтобы конструкция была надежной и не прогибалась при нагрузках, профиля надо брать с толстой стенкой, можно — усиленные. Также обязательное условие — хорошее качество оцинковки. По возможности надо брать фирменные профиля, чтобы не было потом проблем — все-таки в ванной повышенная влажность — это норма.

Каркас из оцинкованного профиля под обшивку листовым материалом

Листовой материал для каркаса должен быть влагостойким. Это обязательное условие. И даже в этом случае перед монтажом не помешает его прогрунтовать составом, повышающим водоотталкивающие свойства. Неплохо, если этот состав еще и антибактериальный — защита от плесени и грибков не помешает.

Кирпичные экраны делают в основном под акриловые ванны — чтобы можно было часть нагрузки перенести на стенку из кирпича. Хотя, при желании, каркас из профиля можно сделать с достаточной несущей способностью — сделать двойные усиленные стойки.

Если решено делать экран под ванну из кирпича, его надо использовать керамический, красный. Силикатный лучше не брать из-за его гигроскопичности. Керамический кирпич тоже гигроскопичен, но впитывающая его способность меньше. Чтобы минимизировать возможные проблемы (раскрашивание от высокой влажности), кладку с внутренней стороны желательно покрыть слоем штукатурки. Это непросто, но при желании возможно — наносить раствор по мере возведения экрана. Особой аккуратности не требуется, главное — защитить кирпич от влаги.

Кирпичный экран под ванну готов к укладке плитки

Еще один вариант экрана под ванну, который можно сделать своими руками — из газобетона. Этот материал легко обрабатывается. Требуемый рельеф формируется легко, хоть острой железкой, а режется блок обычной пилой. При всем при том, блоки имеют неплохую несущую способность. Так что и этот материал может быть использован для самодельного экрана под акриловую ванную. К тому же блоки имеют большие размеры, так что складывается эта небольшая стеночка очень быстро.

Укладка экрана под ванну из пенобетона

Обратите внимание! На фото выше вы видите подработанный с одной стороны блок. Это сделано для того чтобы после укладки плитки она была вровень с бортиков ванной, а не выступала наружу. С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея

С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея.

На фото мастер держит подработанную часть направленной вниз, но при укладке блок переворачивают. В таком положении на его нижнюю часть наносится клей, который фиксирует блок к полу. Клей наносят еще на одну боковую грань и на верхнюю часть. Так обеспечивается фиксация с бортиком ванны и предыдущим блоком. Технология изготовления экрана под ванну из газобетона несложна, если есть хоть какой-то опыт кладки, справитесь.

Установка раздвижного экрана с алюминиевым каркасом

Пластиковый экран под ванну – хрупкая и недостаточно надежная конструкция. Поэтому процесс монтажа предусматривает разные способы ее усиления. Прежде всего нужно найти правильное место для установки экрана. Он должен быть слегка заведен (утоплен) в сторону ванны. В этом случае капли воды, стекающие с ее борта, не будут попадать в пространство за декоративной панелью. Она (панель) должна быть установлена строго вертикально.

Панель должна быть установлена строго вертикально

Для усиления конструкции используют несколько способов, которые можно сочетать между собой.

1. Монтируют каркас из металлопрофиля, боковые стойки которого крепят к стенам ванной комнаты.
2. Фиксируют левую и правую стороны каркаса экрана с помощью влагостойкого герметика (оптимальный выбор – герметик для изготовления и ремонта аквариумов).
3. К стенам ванной крепят металлические уголки, на которые будет опираться рама экрана. Для крепления с внешней стороны панели используют саморезы с декоративными шляпками.

Для выполнения монтажных работ потребуются инструменты, которые есть в арсенале у каждого хозяина.

1. Шуруповерт или дрель.
2. Отвертки.
3. Рулетка.
4. Уровень.
5. Пассатижи.
6. Металлический строительный угольник.

Комплект раздвижного экрана

Этапы монтажа

Шаг 1. Находят середину панели. Для этого либо измеряют длину экрана рулеткой, либо находят нужный параметр в аннотации к изделию.

Шаг 2. Аналогичным образом определяют серединную точку на верхнем бортике ванной.

Шаг 3. Делают соответствующие отметки простым карандашом. Эти действия нужны для того, чтобы избежать смещения панели относительно бортика, так как система достаточно подвижна.

Шаг 4. Ставят экран рядом с ванной и наклоняют его так, чтобы можно было завести его верхнюю часть за бортик. Для этого достаточно наклонить изделие под углом 30°- 40°.

Шаг 5. Находят оптимальное местоположение экрана и маркером делают на стенах соответствующие метки.

Шаг 6. Если в качестве усиливающего элемента выбраны металлические уголки, крепят их вдоль отмеченных линий. Для этого понадобятся дрель, соответствующее сверло, дюбель-гвозди.

Если решено сооружать каркас, выбирают металлопрофиль более крупного сечения: стоечный или потолочный. Например, ПП50х50 мм или ПП60х27 мм. Каркас из направляющих (ПН28х27) не будет столь надежным. Для экранов длиной до 150 см достаточно смонтировать усиливающую раму по периметру. Для более длинных панелей необходимо установить 1-2 промежуточные стойки.

Первый этап в построении каркаса – выполнение замеров. В соответствии с полученными данными нарезают планки из металлопрофиля. Их соединяют между собой с помощью саморезов, уголков или специальных крепежных элементов – крабов (понадобятся при наличии промежуточных стоек). В монтаже такой рамы нет сложных моментов. Поэтому соорудить каркас для экрана под ванну сможет каждый.

Каркас заводского экрана

Конструкцией на фото предусмотрен демонтаж заглушек

Соединение планок заводского каркаса путем закручивания винтов шестигранником

В каркас вставляют панели

Боковая панель заводится в паз профиля

Шаг 7. Устанавливают собранный экран вплотную к опорному каркасу или к металлическим уголкам.

Шаг 8. Выкручивают металлические штыри в ножках экрана так, чтобы он был неподвижен.

Шаг 9. Крепят раму экрана к каркасу или металлических уголкам декоративными крепежными элементами.

Примерка экрана, его фиксация

Регулирование опор

Шаг 10. Заполняют щели между стенами, рамой экрана и бортиком ванны силиконовым герметиком.

Экран раздвижной пластиковый

Открытая дверца экрана

Установка экрана

Боковой экран акриловых ванн часто продается отдельно. Для прямоугольных конструкций боковую часть можно выполнить самостоятельно, например, из гипсокартона с последующей облицовкой плиткой. В этом случаи экран устанавливается под углом для удобства размещения ног в процессе выполнения, какой-то, работы над ванной. Для этих же целей в его нижней части, посередине оставляется проем с шириной 200 — 300 мм и высотой 100 — 150 мм.

Подобную защиту будет трудно изготовить для угловых изделий. Поэтому желательно вместе с ванной приобрести стандартный экран. С ним прилагаются захваты, упоры и подпружиненные ножки. Этот комплект не обеспечивает жесткость конструкции.

Рассмотрим один из вариантов укрепления экрана

Прикрепите к ванне и стене металлические захваты и упоры таким образом, чтобы упираясь в упоры и захваты, экран находился на одном уровне с ванной в вертикальном положении.

В монтажные отверстия боковой защиты установите ножки. Подготовьте брус в количестве 6 шт. с высотой, соответствующей высоте между кромками экрана.

Фото крепления экрана акриловой ванны.

В четырех подготовленных элементах в боковой части проделайте отверстие диаметром 14 мм и глубиной, равной высоте соединительной гайки. Так как гайка должна плотно входить в дерево, отверстие не следует рассверливать.

Деревянные изделия с гайками будут выполнять функцию дополнительных опорных ножек, другие служат как арматура.

Вбейте соединительные гайки в брус. На боковых частях защиты произведите разметку отверстий для крепления деревянных элементов к экрану. Брус нужно располагать таким образом: без отверстий по бокам, а другие четыре детали равномерно распределить по защите с учетом имеющихся ножек.

В местах, где будет размещаться доска без соединительных гаек, с двух сторон бурта экрана, посередине проделайте отверстия диаметром 4 мм и произведите зенкеровку для размещения головки самореза на одном уровне с изделием.

В точках установки бруса с гайками в верхней части защиты проделайте отверстия на 4 мм с зенкеровкой, а с противоположной стороны отверстие диаметром 10 мм.

В экране плотно разместите деревянные элементы и зафиксируйте их шурупами и болтами в соответствии с назначением. Установите защиту на свое место, разоприте ее болтами, установленными в дополнительных опорных ножках, между полом и бортом ванны.

Устанавливаем прямоугольную ванну на заводской каркас

Акриловая ванна Cersanit

Акриловая ванна с каркасом

Шаг 1. Приобретенную ванну и заводской каркас распечатываем и выкладываем на чистый пол, предварительно подстелив мягкую ткань или картон. В комплекте крепежей вы обнаружите короткие и длинные металлические профили, саморезы, ножки и накладки для них (подпятники), дюбеля, шпильки, шайбы, гайки, стойки. В зависимости от комплектации количество деталей может быть различным, например, в усиленном каркасе присутствует больше металлопрофилей либо ванна поставляется сразу с цельносварным каркасом.

Обычно в арматуре уже просверлены отверстия и вставлены дюбеля. Это избавляет от необходимости производить разметку и самостоятельно высверливать отверстия.

Акриловые ванны в своем большинстве устанавливаются не только на каркас, но и фиксируются по линии примыкания к стенам металлическими крючками-подвесами.

Если в комплекте отсутствует сливная арматура, ее необходимо приобрести, учитывая высоту ножек и сопоставляя ее с размерами сифона.

Для работы обязательно понадобятся отвертки, гаечные ключи и пассатижи. Также не забудьте про герметик на силиконовой основе, уровень пузырьковый, рулетку и карандаш.

Шаг 2. Начинаем со сборки каркаса и ножек. Переворачиваем ванну, не снимая защитной пленки с внутренней поверхности. Обеспечиваем легкий доступ к любой из сторон чаши.

Схема рамы-каркаса для установки ванны

Используя длинные саморезы, соединяем профили. Опираемся на инструкцию, приложенную к акриловой ванне и соответствие отверстий в продольной арматуре с установленными в поперечных планках дюбелями.

Собранный каркас располагаем точно по центру днища ванны.

Установка ванны самостоятельно

Шаг 3. Переходим к установке ножек. Три штуки установим на фронтальный край ванны, две – под дном чаши и еще две у края, который будет примыкать к стене.

Начинаем скреплять стойки с профилем и бортиком ванны. Устанавливаем стойку на бортик, вкручиваем в нее первую длинную шпильку, а на шпильку – гайку. Получившуюся шпильку со стойкой вставляем в отверстие продольного металлического профиля. Закрепляем шпильку гайкой и контргайкой. Сверху прикручиваем пластиковый подпятник-опору.

Аналогично собираем оставшиеся ножки-опоры. Регулируем высоту ножек в зависимости от габаритов декоративного экрана. Ориентировочная высота от пола до края бортика должна составить 60 см.

Для ножек, расположенных под дном ванны, предназначены короткие шпильки. Вставляем их в отверстия поперечных профилей, закрепляем гайками и наворачиваем пластиковые опоры.

Как установить акриловую ванну

Монтаж каркаса для ванны

Шаг 4. Проверяем собранный каркас пузырьковым уровнем.

Проверяем положение ванны

При необходимости гаечным ключом подкручиваем шпильки, выравнивая положение.

Переворачиваем ванну. При необходимости регулируем положение ножек

Берем короткие саморезы и скрепляем стойки с бортиками ванны.

Шаг 5. Переворачиваем ванну. Берем уровень и еще раз перепроверяем горизонтальность бортиков. Делать уклоны для лучшего стока воды не нужно.

Шаг 6. Теперь можно подключать сифон с переливом, опираясь на инструкцию производителя. Общий принцип подключения ревизионных сифонов (обвязки) коленного типа следующий:

Какие разновидности экранов существуют

Сейчас можно купить экраны для ванн любых конструкций и изготовленные из любого материала. Производители декоративных панелей подключают к проектированию моделей опытных дизайнеров.

Они разрабатывают оригинальные конструкции, способные вписаться даже в самый изысканный интерьер.

Для изготовления экранов используют пластик, металл, МДФ, полистирол, гипсокартон, поливинилхлорид, акрил. На поверхность изделия могут быть нанесены узоры, сюжетные картины (фотопечать), декоративные элементы.

Нередко встречаются модели из комбинированных материалов.

Очень оригинально выглядят стеклянные и зеркальные экраны. Их используют не только по прямому назначению, но и для моделирования пространства ванных комнат.

Для таких панелей используют не обычное стекло, а органическое, т.к. оно лучше сопротивляется механическим повреждениям и ударам.

При выборе материала стоит обращать внимание на его прочность, устойчивость к воздействию влаги и высоких температур. Качественная модель способна прослужить десятилетия. Хорошие эксплуатационные характеристики подразумевают более высокую цену на конструкцию, но это тот случай, когда вложения вполне оправданы

Хорошие эксплуатационные характеристики подразумевают более высокую цену на конструкцию, но это тот случай, когда вложения вполне оправданы.

Недостатки материала

Как бы ни был хорош материал, у него есть недостатки и ГКЛ не исключение:

• как бы ни был обработан ГКЛ для влагостойкости, он не выдерживает длительного контакта с водой;
• гипсокартонные конструкции не выдерживают больших нагрузок.

Как видим, недостатков немного и все их можно устранить, применив ту или другую технологию установки гипсокартона. Кроме этого нужно купить влагостойкий материал. Виды гипсокартона:

• обычные плиты, который используют в сухих, проветриваемых комнатах, цвет у этих плит серый;

  Пример покупного функционального экрана

• влагостойкий материал зеленого цвета, для влажных помещений с перепадами температур;
• огнестойкий ГКЛ – листы розового цвета, обработанные специальными составами, которые повышают огнестойкость ГКЛ.

Как только мы определились, что нам нужно купить влагостойкий ГКЛ, стоит рассмотреть, что нужно подготовить перед началом монтажа. Нам понадобится материал и стандартный набор инструмента.

Заключение

В заключение стоит отметить, что установка экрана на акриловую ванну имеет массу преимуществ. С ним вы преобразите интерьер помещения и создадите дополнительное место для хранения бытовой химии. Чтобы ванная комната была более функциональной и эстетичной, стоит ответственно подойти к выбору экрана и внимательно разобраться с тем, как его лучше прикрепить.

Интерьеры ванных комнат разнообразны, но в одном единодушны все – пространство под ванной должно быть скрыто от глаз. Для этого используют гипсокартон, делают панели из оргалита или ДСП.

Сегодня строительный рынок предлагает готовые экраны, отличающиеся быстрой сборкой и эстетичным видом. Установка экрана под ванну поможет сделать внешний вид сантехприбора более аккуратным. За раздвижными дверками появится место для хозяйственных принадлежностей. В монтаже этого приспособления нет ничего сложного – с работой справится и неспециалист.
