Целесообразность установки теплого пола в бане
Зачем в бане теплые полы, ведь в этом помещении и так жарко? Такой вопрос может возникнуть, когда речь заходит о необходимости устройства обогреваемого основания. Конечно, в предбаннике или моечной комнате установка системы выглядит логичной. Но по поводу подогрева в парилке могут возникнуть споры. Хотя, если разобраться, и в данном случае ответ очевиден.
Вентиляция пола в бане
В соответствии с принципом естественной конвекции теплые воздушные массы движутся вверх, в то время как у поверхности пола остается холодный воздух. При этом ни напольное покрытие не прогревается, ни человеку, особенно после распаривания, ничего хорошего нахождение на холодном покрытии не сулит (особенно неприятно становится на пол босыми ногами). Простудные и другие виды заболеваний в этом случае совсем не являются редкостью. Причем это касается и использования привычной нам радиаторной системы отопления.
Сравнение традиционной системы водяного отопления и теплого пола
Плюсы
- создают оптимальный микроклимат для человека, особенно во время приема банных процедур;
- способствуют просушиванию древесины, что предотвращает ее биологическое разрушение (вследствие появления грибковых налетов и гнили);
- устраняют сквозняки.
Минусы
Конечно, устройство системы обогрева пола сопровождается значительными затратами на приобретение оборудования и материалов, а также на сам монтаж. Не исключена и необходимость проведения ремонтных работ в случае возникновения проблем во время эксплуатации теплого пола. Однако эти минусы с лихвой окупаются пользой, которую приносит эта система.
Устройство слива воды в бане
Подробнее о водяных системах
Отбросив классическую схему гипокауста с печью в подвале, можно сказать, что основных видов теплого пола два — водяной и электрический.
Водяные полы
Теплоносителем водяного теплого пола чаще всего служит вода. Иногда применяют антифриз или этиленгликоль. В любом случае, такой пол требует автономного котла отопления.
При этом котел нужен непосредственно в бане. Идея отвода магистрали от обогревателя главного коттеджа обычно плоха и нерентабельна. Допускать вымораживание системы зимой нельзя. Для регулировки всей системы теплого пола придётся ставить коллекторный ящик — так что система получается весьма громоздкой.
Отдельные умельцы рекомендуют запитывать систему водяных полов от банной печи. Этого делать нельзя. Поясню почему.
- Во-первых, не стоит забирать тепло, необходимое для нагрева каменки.
- Во-вторых, печи топятся нерегулярно, а водяному контуру как раз необходима четкая периодичность — замораживание для него губительно. Так что для водяного пола должен быть свой отдельный котел.
Электрический пол
Электрические системы обогрева пола просты. Рулонные маты легко ремонтируются и просто монтируются. Однако они совершенно не годятся для моечных и парилок
Даже с соблюдением всех предосторожностей
Точнее, в момент пользования парилкой, эти системы необходимо обесточивать по соображениям безопасности. А, учитывая человеческий фактор, проще их вообще не ставить во влажные помещения.
Существенный минус электрических полов это дороговизна эксплуатационных расходов и необходимость в повышенной электрической мощности. Зато они очень легкие и не боятся морозов. Стоит упомянуть простоту регулировки и смену режима обогрева.
Водяные системы укладываются улиткой или волной. Первый способ сложнее, но дает более равномерный нагрев.
Устройство тёплого водяного подогрева пола в бане не только целесообразное, но и необходимое решение. В отличие от
, использование водяной системы отопления полностью безопасно.
Возможно уложить контур под плитку и получить теплое основание без дополнительных энергозатрат. Нагрев теплоносителя будет осуществляться от котла, стальной или кирпичной печки.
Какие преимущества этого решения существуют?
- Контур монтируется внутрь стяжки, не уменьшает полезную площадь.
- Высокая теплоотдача при сравнительно небольших расходах энергоносителя.
- Равномерный прогрев помещения, отсутствие холодных зон.
- Возможность отопления сразу нескольких помещений от одного котла или печки.
- Возможность отключения системы отопления в летнее время.
Еще одно несомненное преимущество, это возможность уложить тёплые водяные системы подогрева полов в бане своими руками. Хотя процесс монтажа трудоемок, но полученный результат полностью оправдает все ожидания.
Трубы для контура подбирают 24 мм в диаметре, чтобы снизить риск замерзания воды из-за редкой эксплуатации помещения
Источником тепла в бане выступает кирпичная или металлическая печь. Ее задача – отопить помещение и нагреть некоторый объем воды. В таком устройстве теплообменник в принципе отсутствует. Чтобы подключить к печи систему теплый пол, обе конструкции модифицируют.
- Оборудуют теплообменник – бак из нержавейки или регистр из труб. Теплообменник размещают над топкой. От него тянут трубопровод вниз к полу и в другие отапливаемые помещения.
- Трубы, обслуживающие теплообменный бак, нужны нестандартные – 24 мм в диаметре, а не 16 мм.
- Систему оснащают насосом, так как иначе обеспечить возврат остывшей жидкости в теплообменник невозможно.
- Нет возможности регулировать степень нагрева. Банная печь нагревается очень сильно и подает в систему практически кипяток. Это неприемлемо. Устройство оснащают специальным блоком для смешения воды из печи и обратки.
- Так как размеры банной печи невелики, теплообменник здесь монтируют небольшой. Чтобы компенсировать недостаточную мощность, возле печи устанавливают аккумуляторный бак и соединяют его с теплообменником.
Процесс установки водного и электрического теплого пола своими руками: пошаговые этапы работы
Подробные инструкции, которые представлены опытными мастерами, помогут быстро справиться с поставленной задачей. Они существенно облегчат труды, так как раскроют все секреты монтажа.
Инструкция по установке водного теплого пола в бане
Теплый пол в бане можно укладывать двумя способами:
- бетонным (система обогрева устанавливается в бетонную стяжку);
- настильным (в этом случае необходимо использовать основу из пенополистирола или дерева).
Схема обустройства теплого пола в бане
Инструкция по установке водного пола бетонным способом:
- Тщательно очищают пол в нужном помещении (в котором будет устанавливаться система обогрева) от мусора, пыли и грязи.
- При помощи специальных строительных материалов заделывают дыры и трещины, выравнивают пол.
- Демпферной лентой обклеивают низ комнаты (по всему периметру).
- Аккуратно укладывают пенополистирол, а сверху – специальную пленку, которая имеет фольгированное основание (это необходимо для создания теплоизоляции в помещении).
- Сверху теплоизоляции размещают армирующую сетку, поверху нее производят укладку металлопластиковых труб.
- В подготовленном месте монтируется специальный шкаф для размещения коллектора. Устанавливается оборудование, подключается все элементы системы, включая трубки (на этом этапе можно воспользоваться помощью специалистов или же инструкцией для правильного подключения системы).
- Когда все трубки подсоединены, делают стяжку (ее толщина – 5-6 мм).
- Выполняют отделку пола напольным покрытием (но только после полного высыхания стяжки).
Технология установки электрического пленочного теплого пола
Электрический теплый пол намного легче монтируется, весь процесс работы занимает не так много времени (в отличие от установки водного). Для работы потребуется запастись:
- специальным пленочным обогревателем (его можно найти в строительном магазине);
- отображающим утеплителем;
- проводами;
- медными зажимами;
- изолентой;
- скотчем (малярным);
- сеткой из стекловолокна;
- специальными устройствами – сенсором температуры (он помогает определить температуру в помещении) и ее регулятором.
Обустройство электрического теплого пола
Пошаговая инструкция для мастеров:
- Демонтируют старое напольное покрытие.
- Пол очищают от мусора и грязи, заделывают дыры и неровности.
- Поверхность покрывают теплоотражающим материалом, сверху расстилают пленку.
- Устанавливают температурный датчик (под его размещение подготавливают ямку, чтобы поверхность пола была ровной).
- При помощи малярного скотча крепят пленку к теплоотражающему материалу.
- Фиксируют терморегулирующее устройство (его располагают недалеко от розетки).
- Крепят зажимы к пленке, присоединяют провода. Все соединения между зажимами, проводами и пленкой, необходимо изолировать лентой.
- Проверяют работоспособность.
Важно! После завершения установки электрической системы обогрева приступают к покрытию пола отделочным материалом.
При покупке материалов необходимо останавливать свой выбор на качественной продукции от проверенных производителей, которые еще и дают гарантию на свой товар!
Теплый пол – обязательный элемент современной бани. Он создаст комфортные условия для гостей, что обязательно оценится по достоинству. Смонтируйте один из видов системы отопления своими руками, и его преимущества сможете оценить уже при первом использовании.
Водяной теплый пол в бане
Это наиболее популярный среди всех видов теплых полов. В отличии от электрического, он не создает электромагнитных полей. Человек и так окружен различной бытовой техникой, электрической проводкой и т.д., поэтому не следует создавать дополнительный источник электромагнитных полей.
Другим преимуществом теплого водяного пола является экономичность. Для его функционирования необходимо нагреть теплоноситель до температуры 30-45°C, что позволяет сократить затраты на нагрев. В отличии от радиаторной системы отопления, где необходимо нагреть теплоноситель до температуры 60-70°C. К тому же, нет надобности в нагревании верхних слоев воздуха. Все это может сократить затраты на отопление на 15-20%.
Бетонная система («мокрый» теплый пол)
Важно! Толщина всей бетонной стяжки должна быть, как минимум 50 мм, а расстояние от края отопительной трубы до верхнего слоя 30-70 мм. Это связано с инерционностью теплого пола, более толстую стяжку придется долго нагревать
- Нижний слой (бетонная плита перекрытие);
- Теплоизоляция (пенополистирольные маты от 20 до 100 мм). Благодаря теплоизоляции уменьшается тепловой поток вниз, практически все тепло «уходит» наверх;
- Арматурная сетка с величиной ячейки 50х50 мм, к которой при помощи пластиковых хомутов крепиться труба отопления;
Сетка арматурная.
- Бетонная стяжка;
- Декоративное покрытие.
Настильная система («сухой» теплый пол)
Идеально подходит для деревянной бани и других построек из дерева. Конструкция бани включает деревянные лаги, которые не рекомендуется перегружать бетонной стяжкой. К тому же, такая система монтируется гораздо легче и быстрее, т.к. нет необходимости ждать несколько недель, пока высохнет бетон.
Настильная система состоит из следующих слоев:
- Между перекрытиями (лагами) укладывается утеплитель, который не дает теплу уходить вниз;
- Пенополистирольная пластина;
- Тепло распределительная панель из оцинкованной стали, либо алюминия со специальными каналами, в которые укладываются трубы отопления. Канал плотно облегает трубу, тем самым обеспечивая максимальный теплосъем;
- Декоративное покрытие.
Преимущества настильной системы теплый пол для бани:
- Нагрузка на лаги в 10 раз меньше по сравнению с бетонным теплым полом. Вес бетонного пола около 300 кг/м², вес «сухого» около 30 кг/м²;
- Занимает меньшую площадь, что выгодно при низких потолках в помещении;
- Малая инерция позволяет системе быстрее реагировать на команды контроллера;
- Быстрый, дешевый монтаж.
- Высокая стоимость материалов. Цена материалов в 1,5-2 раза выше, чем у бетонной системы;
- Более низкая теплоотдача (50-60 Вт/м²). Это на 10-15% ниже чем у бетонного пола. Это связано с тем, что между тепло распределительными пластинами существует небольшой зазор, где нет теплоотдачи.
Два способа укладки труб:
- Улитка. Является наиболее оптимальным способом укладки, благодаря которому происходит равномерное распределение тепла по помещению. К тому же, максимальный угол изгиба отопительных труб составляет 90°, что положительно влияет на гидравлику всей системы отопления.
- Змейка. Единственным плюсом этого способа является простота укладки труб. Распределение тепла по помещению происходит не равномерно. Наиболее целесообразно использование этого способа при укладки в помещениях с не правильными формами (дверные проемы, коридоры, узкие проходы и т.д.)
После того, как система была смонтирована, необходимо провести испытания герметичности. Для этого в трубопровод следует нагнать давление в 1,5 раза превышающее номинальное. После создания нужного давления, визуально наблюдаем есть ли протечки, а также смотрим за показателями манометров, не падает ли давление.
Только убедившись в герметичности системы, можно заливать бетонную стяжку. После заливки бетона, необходимо выждать 20-28 дней пока бетон высохнет.
После высыхания бетона следует провести температурные испытания, которые начинаются с температуры 25°C, которая ежедневно увеличивается на 5°C.
Греющий кабель для теплого пола T2RED, 5-15Вт/м @230В.
Пленочные нагреватели
Эти теплые полы тоже работают от электрической энергии, но в них нет нагревательного кабеля. Вместо него используется пленка с полупроводниковым покрытием.
Физически, принцип работы не отличается от мощного инфракрасного светодиода, только вместо кристалла используется полупроводники на пленке. При подаче тока пленка начинает излучать инфракрасное излучение на одну сторону. Другая ее сторона остается холодной.
Информация. Пленочные полы дороги, но у них хороший КПД. Бани компактнее, чем жилые помещения, поэтому дорогие материалы там использовать проще.
Пленочные нагреватели популярны в саунах. Там они используются в открытом виде. Вы можете приобрести рулон нагревательной пленки и часть ее использовать для строительства теплого пола, а часть установить в открытых нагревателях.
Покрытия для теплого пола в бане
После обустройства теплого пола в бани, не надо забывать о большой важности правильного обустройства верхнего покрытия. От этого будет зависеть не только внешний вид бани, но и санитарное состояние помещения
В качестве покрытия пола в бани можно использовать:
- традиционную керамическую плитку, которая обладает отличной теплопроводностью, совсем не боится резких перепадов температур, легко отмывается и имеет довольно большой срок полезной службы;
- паркетное покрытие для предбанника, если обработать его защитными средствами;
- ламинат для укладки на облегченных полах;
- линолеум с противоскользящим покрытием как наиболее бюджетный вариант.
После того как уложили кабель и подключили к нему терморегулятор пол бетонируют. Далее на него накладывают напольное покрытие (линолеум, плитку и прочее). Если помещение нерегулярно отапливается, лучше всего использовать плитку из стекла или керамогранит. Линолеум обладает намного меньшей теплоотдачей и не является таким энергоемким, как плитка.
Кроме того, нужно знать, что некоторые виды линолеума при нагревании очень токсичны. Покрытие из дерева — один из самых плохих теплопроводников, а при частом и длительном намокании и высыхании древесина сильно деформируется и трескается. Такой вариант покрытия недопустим для утепленного пола.
Если баня отапливается постоянно, лучшим видом покрытия для ее пола будет керамоплитка или кафель. Эти отделочные материалы имеют наибольшую теплопроводность, что значительно сэкономит денежные затраты на электроэнергию. Включать пол нужно лишь после того, как он полностью затвердеет. Для бетона срок должен быть не меньше 10 дней.
Таким образом, любой вид теплых полов в баньке имеет свои преимущества и недостатки. Зная все это, вы сделаете осознанный выбор. Устройство теплых бетонных полов в бане, у которых теплоносителем является вода, позволяет экономить на оплате за электричество. Электрические же теплые полы — очень легкие в установке и эксплуатации, но очень сильно зависят от энергоснабжения и также намного увеличивают затраты за электроэнергию.
Использование твердотопливных и других видов котлов
По общему устройству жидкостного теплого пола нет никакой разницы, к какому виду котла он будет подключаться. Единственное, что надо учесть, это диаметр трубы змеевика. По диаметру змеевики, заделываемые в стяжку пола, всегда меньше труб, которыми подключаются радиаторы. При этом тип котлов тот же самый.
Исправляется это использованием переходников с параллельным подключением нескольких секций. Например, котел имеет выход трубы 1 дюйм. На нее ставится переходник на 4 трубы 1/4 дюйма. В результате сечение и гидравлическое сопротивление контура будет примерно таким же.
Пеллетные котлы (котлы на органических гранулах) в банях обычно не используются из-за высокой сложности, но если другого топлива нет, то можно поставить и такой вариант.
Не рекомендуется использовать для частой эксплуатации котлы на угле. Они загрязняют атмосферу. Кроме того, установка угольных котлов запрещена во многих коттеджных поселках и на заповедных территориях.
Преимущества и недостатки системы
Подобная система обогрева пола в бане – непростое сооружение, которое помимо преимуществ имеет и недостатки. О плюсах и минусах лучше знать заранее.
Плюсы
- Комфорт от пребывания в бане повышается за счет того, что температура в помещении выравнивается. Нет ощутимых перепадов и «холодных» участков.
- При монтаже контуров в бетонную стяжку обеспечивается равномерная отдача накопленного в конструкции тепла в течение длительного времени.
- Экономическая выгода: нет необходимости покупать дополнительное оборудование или тратить электроэнергию для нагрева теплоносителя.
- Есть возможность обогреть не только все помещения бани, но и полы в доме, если баня является пристройкой к нему.
- Полы, если они деревянные, не будут гнить, так как тепло от системы будет быстро высушивать древесину. Будет решен вопрос с быстрым высыханием поверхностей в парилке – хорошее подспорье для вентиляционной системы.
- Поступающий снизу через приточное отверстие или решетку в двери холодный воздух сразу будет смешиваться с теплыми потоками, идущими от пола, не доставляя дискомфорта.
- Нагрев помещения бани до комфортной температуры будет происходить быстрее из-за дополнительного источника тепла.
Укладка контура в бревенчатой бане
Минусы
- Баня не обогревается в круглосуточном режиме. Поэтому в зимнее время необходимо каждый раз сливать теплоноситель, чтобы при замерзании он не разорвал контуры. Как вариант, воду в трубах можно заменить на антифриз, тогда сливать его зимой не потребуется.
- Монтаж «теплого пола» даже в небольшом помещении бани лучше доверить профессионалам, обладающим опытом и специальным оборудованием.
- Высота конструкции, состоящей из нескольких обязательных слоев, составляет 70 – 110 см. Именно настолько уменьшится высота помещения.
- Протекающий пол в такой бане смонтировать уже не получится, так как излишняя влага негативно скажется на конструкции. Поэтому потребуется монтаж сливного отверстия и вывод жидкости в канализационную систему.
- Если есть желание смонтировать «теплый пол» во всех помещениях бани, то надо быть готовым, что нагрев теплоносителя займет больше времени.
- Значительная часть энергии от печи будет тратиться на обогрев теплоносителя пола.
Делаем своими руками теплый пол в бане на основе жидкостного теплоносителя
Чтобы правильно сделать теплый пол в бане, не помешает знать важный момент. Если ВТП представляет собой основную систему, то в комнате устанавливаются термостаты для регулировки и контроля температуры. Возможно, что длина линии одного контура будет превышать 100 метров, тогда нужно рассчитать проект на нужное количество контуров с соответствующим количеством термостатов.
Подготовительный этап
Перед организацией укладки и заливки напольной плиты мастера рекомендуют тщательно подготовить основание, и продумать направление слива. Технология состоит в выполнении следующих переходов:
- Выбрать грунт под банным помещением. В стену фундамента предварительно закладывается канализационная труба для стока воды в сточную яму.
- Сделать подсыпку песка и щебня толщиной 150-170 мм с последующей трамбовкой.
- Уложить слой гидроизоляции, состоящий из рубероида или ПЭТ-пленки.
Этап монтажа теплоизолятора и труб
После реализации перечисленных пунктов можно приступать к монтажу теплоизоляции и труб:
- Уложить слой пенополистирольных плит с последующей обработкой стыков монтажной пеной.
- При необходимости для устранения мостиков холода установить листы полистирола по периметру помещения, ширина листов соответствует толщине будущей стяжки.
- Уложить слой экофола, стыки проклеить при помощи специального скотча.
- Перед укладкой в бане стяжки и труб под теплый водяной пол заранее укладывают армирующую сетку. На ней монтируется контур из труб в соответствии с разработанным проектом с использованием пластиковых хомутов. Отводы трубок выводятся на 0,5 м над уровнем основного покрытия.
- Залить слой стяжки, возможно добавление пластификаторов во избежание растрескивания бетона во время эксплуатации отопления. Покрытие накрыть целлофаном и периодически поливать водой. Давление в системе во время заливки – 6 бар.
- После высыхания бетона, установить коллекторы и термостаты, подсоединить систему к теплогенератору.
Возможные ошибки
По сравнению с электрическими системами обогрева напольного покрытия, водяные довольно сложны в исполнении. По этой причине случаются досадные ошибки, чтобы их не допускать достаточно придерживаться следующих рекомендаций:
- Отводы всегда выводятся в районе установки водяного коллектора, который обычно монтируется в предбаннике.
- Некоторые неопытные застройщики пренебрегают установкой коллектора, что не дает возможности регулировать температуру по контурным зонам, и она быстро достигнет критических значений при интенсивной топке. Поэтому узел смешивания необходим в системе.
- Не допускать длины контура более 100 метров, иначе эффективность отопления снижается.
Элементы системы «теплый пол»
Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.
Таблица. Основные комплектующие для «теплого пола»
| Иллюстрация | Описание |
|---|---|
| Контур для теплого пола | В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором. |
| Смесительный узел | Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах. |
| Теплообменник | Это емкость, расположенная над топкой, в которой происходит нагрев жидкости. |
| Циркуляционный насос | Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе. От площади помещения зависит мощность прибора. |
| Система водоотведения | При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа. |
контур для теплого пола
Смесительный узел
Циркуляционный насос
Монтаж в стяжку
Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.
Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.
Таблица. Пошаговая инструкция монтажа теплого пола
Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм
Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление
Запускать систему следует после полного высыхания стяжки.
В чем сложность утепления пола в бане
Очень часто баня — отдельно стоящий домик на даче. Редко у кого зимой в нем поддерживается плюсовая температура. Чаще «отапливается» он только для использования и в этом сложность. Для утепления нужен материал, который переносит заморозки/разморозки и при этом не боится влажности. Ведь если речь именно о русской бане, а не о сауне, то влажность в парилке будет близка к 90%. В других помещениях, возможно, пониже, но тоже далека от нормальной. Итак, есть два критерия выбора утеплителя: он не должен бояться периодического отопления, а еще нормально переносить влажность или вообще не впитывать влагу.
Что характерно, часто на участке появляется сначала баня и бытовка. И только потом начинается строительство дома
Еще один параметр выбора — безопасность. Бани обычно отапливаются дровяными печами, и в большинстве случаев сами здания сложены из дерева. Сочетание открытого огня и древесины всегда опасно. Поэтому желательно утеплять негорючим материалом. Но таких всего ничего и поэтому стараются выбрать такой, который имеет высокую температуру воспламенения, не дымит при горении и горение не распространяет.
Как и чем утеплять пол в бане. Выбираем оптимальные варианты
Есть еще требования к устройству пола. Топим баню не каждый день, даже если она стоит во дворе и поэтому конструкцию надо продумывать так, чтобы во время «простоя» материалы высушивались. Для этого нужна рабочая и продуманная система вентиляции, продуваемый/проветриваемый подпол. Иначе буквально через пару лет все придется переделывать.

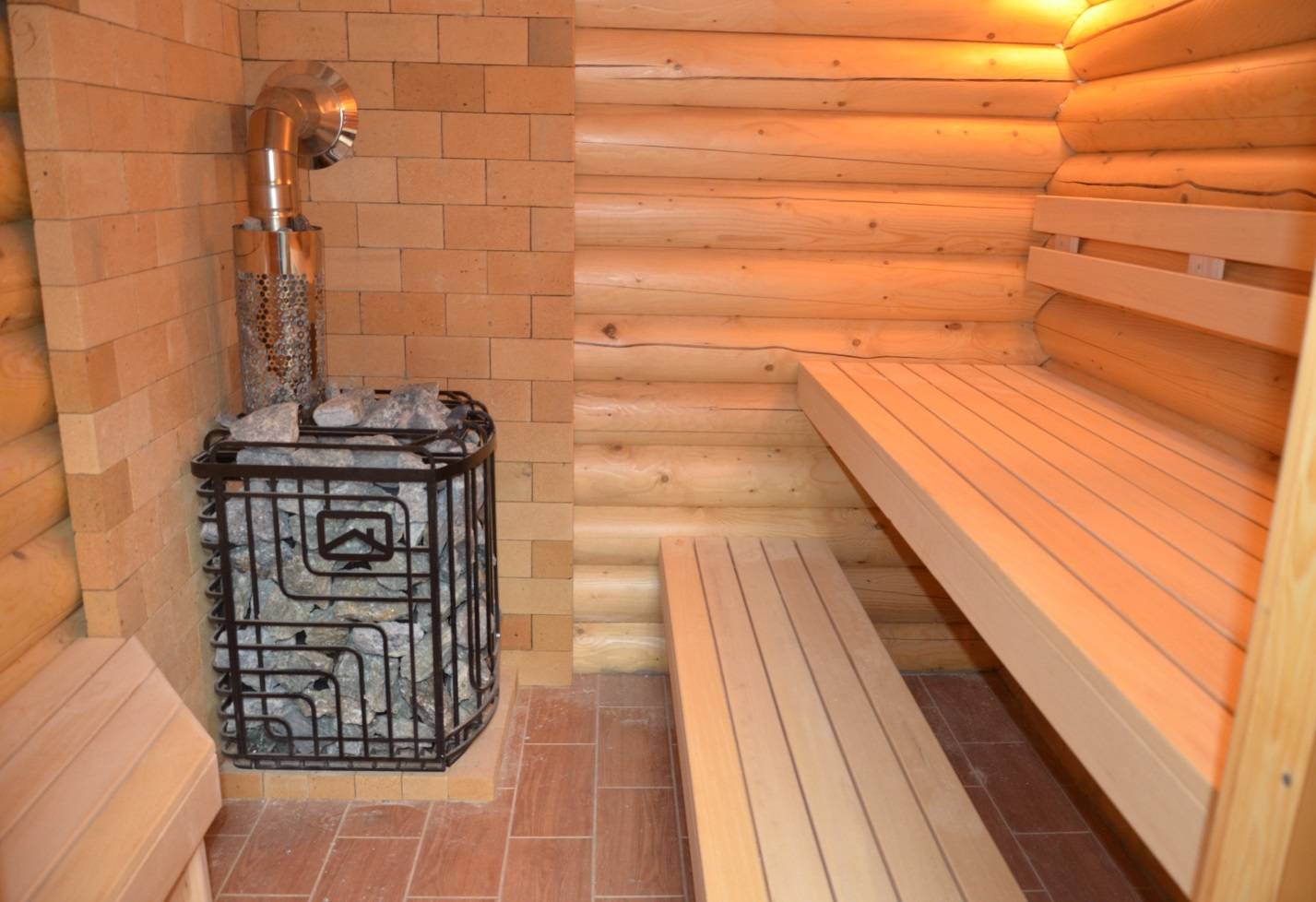

Электрический тёплый пол в баню
Электрическая система для бани не опасна, так как нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.
Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.
Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:
- от всех стен по 5 см;
- по 10 см от источников тепла;
- делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.
Краткая инструкция по установке
В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:
- На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.
Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.
При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.
Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.
- Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
- Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.
Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.
Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.
- Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
- Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.
Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.
Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.
Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.
Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.
При установке матов важно руководствоваться следующими требованиями:
- не резать и не сгибать их;
- не перекрывать один другим;
- не класть тяжёлые предметы;
- не ходить по неустановленным матам;
- не укладывать маты при температуре меньше 5 градусов;
- не устанавливать их под стены;
- не класть под деревянные полы.
Проектирование водяного пола в бане
Для эффективной работы системы необходимо определить длину труб, выбрать шаг укладки, рассчитать мощность котла и другие параметры.При определении длины труб воспользуйтесь такими рекомендациями:
- Максимальная площадь помещения, обогреваемая одним контуром — 20 кв. м. Если в бане задуманы теплые полы в моечной и комнате отдыха, контуров делают два, и каждый подсоединяют к коллекторному шкафу индивидуально.
- В каждом контуре — не больше 60 м труб.
- Расстояние между трубами после раскладки на полу — в среднем 30 см.
- На подсоединение к коллекторному шкафу требуется 2 м труб.
При расчете мощности котла принимайте во внимание много факторов, в том числе объем помещения и материал стен и др. Также учитывайте, что температура воды в трубах должна быть не более 55 градусов, хотя в котле она гораздо выше
Неверные расчеты мощности приведут к невозможности функционирования системы, лучше обратитесь в специализированные компании.
