Фундамент свайный с ростверком

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.

Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:

• разметка участка застройки;
• земляные работы;
• монтаж свайных опор с учетом глубины заложения;
• обустройство связующей ленты (ростверка).

Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.

Разметка фундамента и мест установки свай

Разметка участка под фундамент производится в следующей последовательности:

• Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
• После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
• Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
• По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.

Земляные работы и монтаж свай

Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.

В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.

Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:

Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.

После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки).
Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).

В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.

Обустройство ростверка

Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.

При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.

Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.

Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.

Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.

При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.

При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.

Технология выполнения работ

1. Разравнивается и планируется строительная площадка, – удаляется весь мусор, почвенный грунт снимается.
2. При большой глубине выемки почвы осуществляется подсыпка грунта или гравия, щебня, дресвы до общего среднего уровня земельного участка.
3. Осуществляется разметка, – устанавливаются колышки на место будущих свай, размечается местоположение ростверка.
4. Вынимается грунт под сваи:
   • посредством бурильной механической установки;
   • вручную, – садовым или подобным буром.
5. Устанавливаются сваи:
   • винтовые, – в таком случае операция по выемке грунта пропускается;
   • готовые железобетонные, из-за их массы необходимо воспользоваться подъёмными механизмами; кроме этого, часть, которая будет находиться под землёй, необходимо покрыть жидким битумом или мастикой;
   • деревянные, в виде брёвен, нижнюю часть также обрабатывают гидроизоляционными составами;
   • трубчатые сваи, – для предотвращения быстрой коррозии металл обрабатывают грунтовкой с антикоррозионными добавками; внутрь устанавливается арматура, прутки которой предварительно обвязываются между собой; трубы не металлические, например, асбоцементные, пропитывают битумной мастикой;
     Примечание. Тип свай используется один, в зависимости от общей выбранной конструкции фундамента.
   • точность установки, глубина, отклонение от вертикали контролируется отвесом, уровнем, рулеткой и натянутым строительным шнуром;
   • при заливных сваях в грунтовое отверстие опускается заранее скреплённая между собой арматура;
     Совет. Если есть возможность, то арматуру лучше собирать вокруг цилиндрической оправки. Получившаяся конструкция оборачивается снаружи 2…3 слоями толи для гидроизоляции.
6. Производится заливка бетона в земляные отверстия или трубчатые сваи.
7. Монтируется опалубка:
   • подвесная, – при высоком ростверке;
   • наземная, – при повышенном;
   • заглубленная, – при низком.
8. При низком и повышенном ростверке производится отсыпка гравийно-щебёночной подушки. Причём, для низкого ростверка, гидроизоляция укладывается сверху на отсыпку.
   Совет. При выполнении заливных свай, в том числе из труб, опалубку для них и ростверка лучше делать единую, – при заливке получится единая монолитная конструкция, что значительно скажется на увеличении её прочности и жёсткости.
9. По окончании монтажно-установочных работ производится заливка бетона. Уплотнение осуществляется глубинным вибратором или протыканием (как квашеную капусту) гладкой арматурой.
   Совет. При выполнении бетонных работ необходимо руководствоваться правилом: «укладка всей бетонной смеси должна осуществляться за один этап».
10. Производится разравнивание поверхности ростверка.
11. По истечении 1…2 часов после укладки, влажный бетон посыпается слоем песка толщиной до 1…2 см, который увлажняется и накрывается гидроизоляционным материалом.

Опалубка снимается через 5…7 дней, после чего следует окончательное схватывание бетона, покрытие нижних частей фундамента битумными мастиками для гидроизоляции.

Что такое свайно-ростверковый фундамент

Чтобы более детально понять, что такое свайно-ростверковый фундамент, следует вспомнить устройство классического свайного фундамента. Это несущая конструкция, представленная определённым количеством свай, заглубленых в землю. Сваи заглубляются по периметру и площади будущего строения с некоторым шагом, который высчитывается исходя из проектной нагрузки.

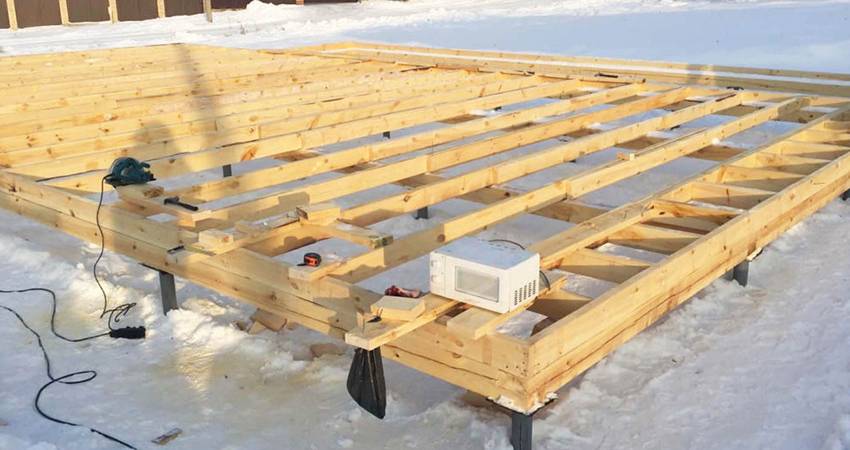

Для обвязки свайного фундамента используется ростверк из деревянного бруса

Главный недостаток свайного фундамента — это плохое распределение нагрузки между опорами. Поэтому этот вид несущего основания используется только для небольших бревенчатых и каркасных построек.

Благодаря жёсткой связи между опорами нагрузка, оказываемая на фундамент, распределяется более равномерно. Это даёт возможность использовать свайный фундамент ростверкового типа для постройки строений из блоков и кирпича.

Как работает ростверк

Ростверк — это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка — это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.

По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:

• висячий — располагается над поверхностью земли на расстоянии 10–15 см и более;
• наземный — ростверк лежит на поверхности земли без заглубления в грунт;
• заглубленный — нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.

При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Виды свайных фундаментов с ростверком

Ввиду многообразия технологий строительства, используемых материалов для свайно-ростверковых фундаментов существует специальная терминология:

• основание – воспринимающий вертикальную нагрузку пласт, залегающий ниже отметки промерзания;
• свая – вертикальная конструкция, изготовленная в почве или погруженная в нее;
• поле свайное – группа свай для одного сооружения, здания;
• ростверк – монолитная либо балочная конструкция по оголовкам свай (плита, решетка, рама или балка);
• низкий ростверк – заглублен в почву или расположен на уровне нулевой отметки;
• высокий (висячий) ростверк – поднят над уровнем грунта;
• несущая способность сваи – сумма сопротивлений грунта на боковых поверхностях и под ее нижним концом.

Схема буронабивного фундамента

По материалу буронабивные сваи классифицируются следующим образом:

• композитные – железобетон внутри стальной или полимерной несъемной опалубки (труба большого диаметра);
• бутобетонные – в нижней части сваи в бетон утоплены камни (максимальный размер 15 см, прочность не ниже расчетной марки бетона), верхняя часть (0,5 – 0,7 м) залита чистым бетоном, армирование обычно по всей длине (кроме забутовки);
• железобетонные – свая залита полностью из бетона с арматурой по всей длине (обычно не напряженная);
• бетонные – арматура лишь в верхней части для обвязки с ростверком.

Ствол сваи может изготавливаться несколькими способами даже при использовании одних и тех же материалов. Например, если бетоном наполняется отверстие в земле с помещенным внутрь арматурным каркасом, свая будет безоболочечной.

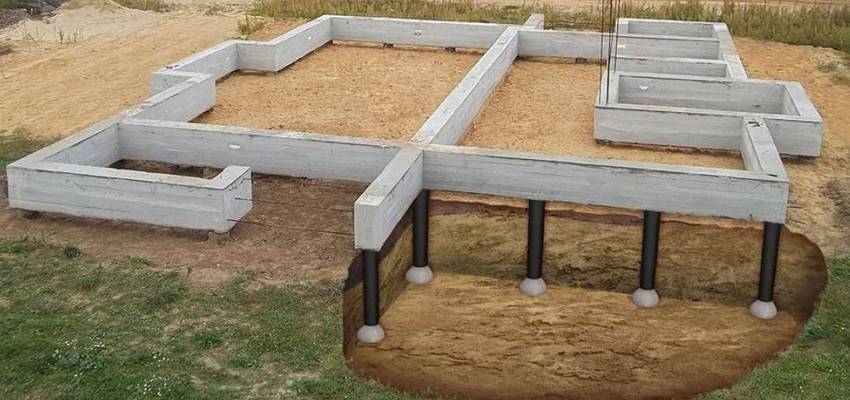

Схема сваи с расширением — ТИСЭ.

Если свая достигает несущего пласта, заливается в полимерную или металлическую трубу, которая не несет нагрузок и остается в скважине на весь период эксплуатации (несъемная), выполняя роль гидроизоляции, получается свая с оболочкой.

Если временная опалубка снимается после заливки, свая называется во временной оболочке, метод – вертикально перемещаемая труба ВПТ. Если опалубка остается внутри скважины и выполняет несущие функции, свая именуется трубобетонной.

Для повышения несущей способности подошва сваи может уширяться монолитным основанием. Подошву разбуривают специальным инструментом, взрывом либо бетонными свайками. В общем ростверке оголовок буронабивной сваи может иметь скользящее сопряжение или жесткую заделку в монолит.

Если при геологической разведке участка выявлено залегание несущего пласта глубже 3 м, буронабивные сваи-стойки обойдутся индивидуальному застройщику дороже винтового фундамента СВФ либо плавающей плиты. В этом случае эффективнее висячие сваи, несущая способность которых зависит от плотности и пористости грунта. Если сил трения на боковых поверхностях недостаточно, следует рассмотреть другие варианты фундамента.

В отличие от ленточного фундамента, глубина заложения ростверка никак не зависит от характеристик грунтов:

• лента опирается на землю подошвой, присутствуют боковые сдвигающие нагрузки от сил пучения;
• ростверк на грунт не опирается, создается исключительно для обвязки свай, распределения нагрузок, опирания стеновых материалов (особенно актуально для пеноблоков, кирпича).

После заливки монолитного ростверка между грунтом и его подошвой создается воздушная прослойка для компенсации сил пучения. В низких ростверках она защищается по бокам листовыми материалами во избежание осыпания земли, заполнения этого пространства пучинистым грунтом.

С учетом вышесказанного, монолитный ростверк по оголовкам буронабивных свай эффективен в случаях:

• легкие постройки – экономия бюджета 30 – 50% в сравнении с плитой, ленточным фундаментом для срубов, фахверковых, каркасных, панельных (СИП технология), щитовых коттеджей;
• сложный рельеф – склоны с перепадом высот больше 1,5 м в пятне застройки;
• высокий УГВ – сваи можно залить в оболочку при незначительном подъеме воды или путем временного откачивания ее из скважины;
•  болото, прибрежная зона – земляные работы для других типов фундаментов невозможны.

Экономически эффективны в индивидуальном строительстве сваи лишь при глубине до 3 – 5 м, что обычно достаточно для легких конструкций. При нормальной геологии на ровных участках сваи сокращают бюджет строительства кирпичных, бетонных зданий вдвое. Лишь в этом случае фундамент соответствует требованиям СП 24.1333, регламентирующим проектирование свайных фундаментов.

фундамент с ростверком: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Расчет количества свай для фундамента

Надежность возведенного строения во многом зависит от правильного расчета количества опор и расстояния между ними, так как они принимают на себя основную нагрузку и распределяют ее. При проведении расчетов необходимо учитывать:

Считаем количество свай

• Примерную массу конструкции, включая пол, стены, перекрытия и облицовку.
• Полезную нагрузку от мебели, приборов и жильцов. Чаще всего этот параметр имеет постоянную величину: для многоэтажных конструкций — 200 кг/м2, для жилых одноэтажных домов — 150 кг/м2.
• Нагрузка от снежного покрова в зимнее время. Это значение также имеет постоянность, в большинстве регионов оно составляет 180 кг/м2.
• Коэффициент запаса, который в большинстве случаев равен 1,1 (очень редко применяется коэффициент 1,2).

К примеру, нужно рассчитать количество свай и шаг между ними для строения высотой в один этаж и размером 6*8 метров:

Определяем вес конструкции, для примера можно взять 29500 кг.
Высчитываем общую полезную нагрузку, для этого значение, указанное на 1 кв.м., умножаем на площадь дома: 6*8*150=7200 кг.
Узнаем величину снеговой нагрузки с учетом площади дома: 6*8*180=8640 кг.
Определяем общую нагрузку на основание, для этого суммируем нагрузку конструкции, полезную и снеговую нагрузку: 29500+7200+8640=45340 кг.
Полученное значение необходимо умножить на коэффициент запаса 1,1: 45340*1,1=49874 кг.
Принимая во внимание, что в среднем одна свая способна выдержать нагрузку около 2000 кг, определяем необходимое количество свай. Для этого достаточно разделить значение общей нагрузки с учетом коэффициента надежности на возможную нагрузку на одну сваю: 49874:2000=24,937.

Считаем шаги между сваями

При округлении этого числа получаем, что для одноэтажного дома площадью 48 кв.м. необходимо 25 свай. К этому количеству нужно прибавить сваи, которые будут поддерживать половые лаги внутри фундамента.

Шаг между опорами свайного фундамента определяется в размере 1,2-1,5 метра.

Что такое ростверк — особенности, плюсы и минусы

Фундамент ростверк является сооружением из соединенных между собой ленточным способом (с помощью бетона или металла) заглубленных в почву на 2-3 метра свай – опор. Горизонтальная конструкция, объединяющая их в одно целое, и называется термином «ростверк» (от немецкого Rost — решётка). Верхнюю часть столбчатого фундамента еще называют оголовком.

Среди других видов оснований для дома, фундамент на сваях с ростверком, имеет преимущества, повышающие его популярность среди застройщиков. Это такие плюсы:

• использование на любых типах почвогрунтов (в том числе, пучинистых с высоко залегающими грунтовыми водами или торфяниках);
• подходит для участков с неровностями рельефа;
• экономичен в плане материалов трудозатрат (не требуется рыть глубокие котлованы и делать дополнительное водоотведение);
• на таком фундаменте допускается строительство зданий из любых стройматериалов- кирпичный, деревянный дом или из газобетонных блоков;
• если при возведении не допущено ошибок, можно быть уверенным, что такой ростверк фундамент прослужит долго;
• строительные работы можно проводить даже при минусовых температурах;
• высокая несущая способность и устойчивость.

Как и любое техническое сооружение, ростверк фундаменты имеют свои минусы:

• несущая способность ограничивается 2-3 этажами, многоэтажные дома на таком основании не строят;
• невозможно обустроить подвальное помещение или цоколь (необходим технически сложный проект, а в монолитах такая возможность отсутствует);
• возведение ростверка требует высокоточного монтажа и применения строительной спецтехники, не всякий строитель – любитель справиться;
• между почвой и оголовкой фундамента появляются пустоты, в которых скапливается атмосферная влага и заводятся насекомые, что приведет к дополнительным затратам на заливку полостей между ростверком и грунтом.

В целом, плюсов у данного вида фундамента больше, чем минусов.

Какую роль выполняет в обустройстве фундамента

При возведении основания дома на столбах, необходимо придать им максимальную устойчивость, и для этого свайный ростверк подходит лучше всего. Он равномерно делит весовую нагрузку сооружения на грунт между сваями (по типу забора). Это свойство особенно актуально для районов с наличием сыпучего грунта большой толщины.
