Строим классический вариант стула-стремянки
Для того чтобы сделать стул стремянку трансформер своими руками точно по чертежам, потребуется минимальный комплект электроинструментов:
- Электролобзик с комплектом пил по дереву;
- Ручной электрофрезер с концевыми фрезами на 25 мм и 30 мм;
- Сверлильный станок или дрель с приспособлением для точной вертикальной сверловки;
- Полировальный аппарат с насадкой по дереву;
- Шуруповерт;
- Комплект столярных струбцин.
Так как данная конструкция, кроме функций лестницы, будет также использоваться в качестве предмета мебели, лучше всего подобрать схему с элементами резьбы и декора.
В большей части стулом-стремянкой будут пользоваться, как предметом мебели, поэтому имеет смысл сделать его максимально красивым и привлекательным. В данном случае декоративные элементы практически не используются, на боковинах выполняются окна – выборки, для того чтобы сделать конструкцию легче и придать ей более изящный вид.
Конструктивно каждая часть стула-стремянки состоит из двух боковин, между которыми вклеены четыре поперечные ступеньки. Одна из ступеней выполняет функцию сиденья, остальные используются только для подъема по лестнице.
Первоначально потребуется перенести контуры боковых стоек стула стремянки на доски. Это можно сделать двумя способами. В первом случае контуры переносятся с помощью прорисовки линий с помощью копировальной бумаги. Второй способ позволяет сделать работу намного быстрее — можно просто распечатать контуры деталей будущего стула-стремянки и наклеить бумагу на деревянную заготовку.
На первом этапе нужно сделать продольные пазы или пропилы на каждой боковине большой и малой частей стула-стремянки, как на фото. Пазы необходимо сделать по двум причинам, во-первых, они будут необходимы при дальнейшей обработке заготовок. Во-вторых, в пазы будут вставляться дощечки ступеней. Если сделать крепление ступеней только на саморезах, жесткость стула-стремянки будет очень небольшой, и вся конструкция быстро развалится под весом человека.
Далее сверлом и фрезой нужно сделать несколько сквозных отверстий, лучше всего в угловых точках внутренних контуров. Это нужно сделать, чтобы иметь возможность вырезать электролобзиком выборки по ажурной резьбе.
Вслед за внутренними контурами таким же способом вырезаем наружные линии боковин. После того как были вырезаны все четыре боковины, две для большей части стула-стремянки и две заготовки – для меньшей, потребуется сделать калибровку размеров, как на видео
https://youtube.com/watch?v=oQq1OMXHA1Q
Для этого две боковые заготовки складываются попарно и обрезаются на фрезере. Это позволяет сделать оба элемента стула–стремянки абсолютно идентичными по форме и размерам. Заодно снимаем фаски, заусенцы, обрабатываем поверхность шлифовальной и полировальной насадкой.
Ступени для стула–стремянки лучше всего сделать из дубовой доски, толщиной 15-20 мм. Для большой поворотной части стула нужно будет сделать три ступени, все три разного размера. Для меньшей стационарной части потребуется вырезать две ступеньки, и тоже разного размера. Вырезанные в размер заготовки ступенек аккуратно склеиваются с боковинами. Для этого нужно промазать места склейки столярным или эпоксидным клеем и вставить заготовки в пазы. Чтобы выдержать геометрию стула-стремянки, склейку лучше всего сделать с фиксацией в столярных струбцинах.
После того как клей высох, в обязательном порядке ступени стула-стремянки усиливают столярными саморезами. На этом этапе у нас получились две небольшие конструкции, одна похожа на короткий стул, вторая — на табурет. Чтобы сделать из них полноценную раскладную лестницу-стремянку, нужно соединить две части мебельной или рояльной петлей.
Внимание! Чтобы при пользовании вертикальная нагрузка на стул-стремянку не деформировала и не отрывала крепление петли, в конструкции используют специальные упорные штифты. Последним элементом стула является спинка
Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя
Последним элементом стула является спинка. Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя.
Стул-стремянка практически готов к работе, нужно сделать наружную отделку морилкой или лаком.
Получилась симпатичная конструкция, которую можно не прятать, а наоборот, установить на кухне или в прихожей, где всегда есть работа для таких устройств.
Виды стула
Стулья в форме стремянок подразделяются на простые складные, стационарные, телескопические и трансформируемые модели.
Стандартные стремянки складного типа состоят из опоры и лестницы. Ступени в конструкции широкие, позволяющие стоять на платформе без дополнительной поддержки. Опорные стойки соединены креплениями для усиления системы. Популярны двухсторонние конструкции, которые дополняются выдвижными площадками.
Телескопические модели представлены сложными техническими системами, снабженными раздвижными секциями. Для безопасной эксплуатации вверх выдвигаются рейки, за которые можно придерживаться во время работы. Лестница-стул часть снабжается винтовым модулем.

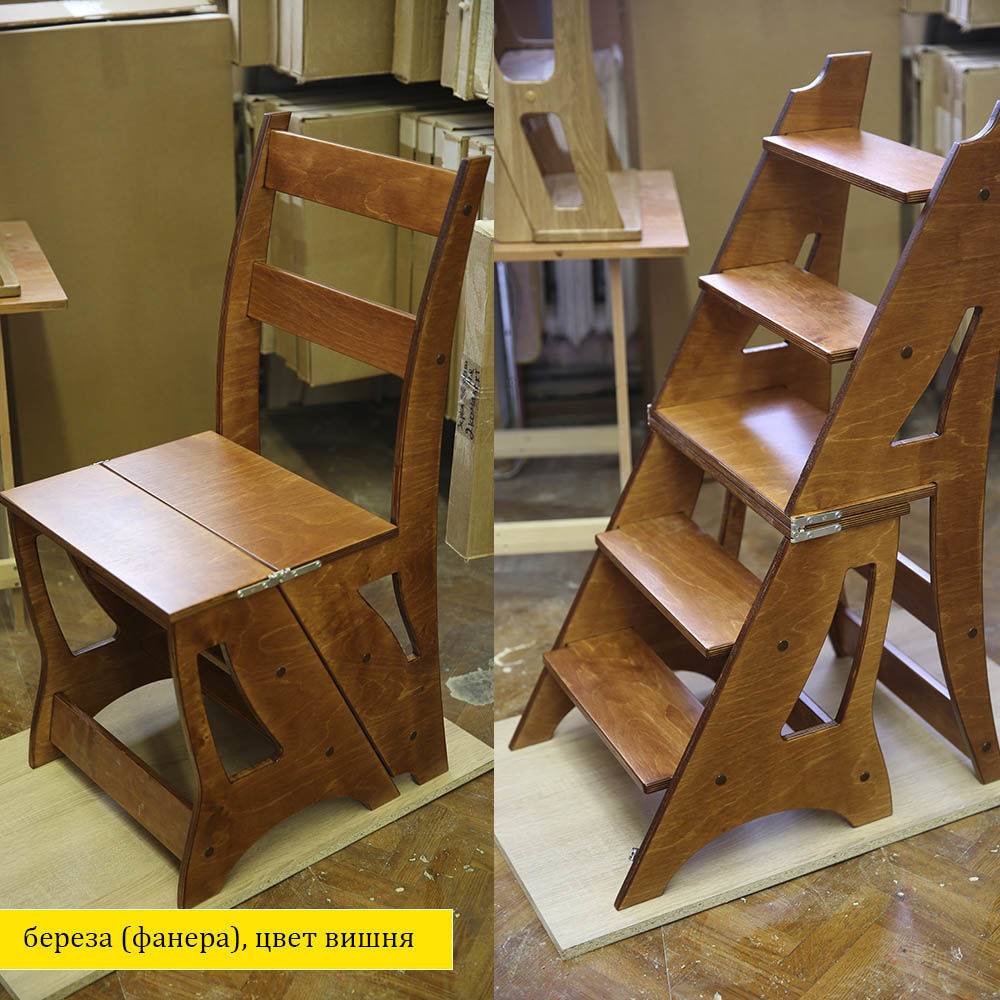

Трансформер стул стремянка в собранном состоянии используется в качестве посадочного места. Модели выпускают также миниатюрными, изделия снабжены сиденьем для стула и выдвигаться могут только на 3 ступени. Сложные конструктивные системы оснащены шарнирными креплениями и направляющими, которые позволяют раскладывать от 6 ступеней в высоту. В числе моделей есть табуреты, оборудованные подъемными основаниями.
Конструкции раскладных моделей разделяются на односторонние и двусторонние:
- Особенность односторонних конструкций заключается в наличии ступеней с одной части стремянки, противоположная сторона является опорой. Габариты моделей меньше, чем у двусторонних аналогов. Для совместной работы на возвышении конструкция не подходит, т.к. вес распределяется в изделии неравномерно. Облегченные конструкции стоек с платформами удобны при ручной транспортировке.
- Двусторонняя раздвижная стремянка отличается от односторонней наличием ступеней с каждой стороны. Это позволяет организовывать сложные строительные работы, т.к. на конструкции допускается размещение 2 специалистов. Можно использовать 1 сторону конструкции в качестве приспособления для рабочих инструментов. Двухстороннее изделие устойчиво и надежно в эксплуатации.
Стационарные
Стационарные стулья стремянки не раскладываются. Изделие имеет форму высокого табурета, на котором удобно сидеть. Ступени в конструкции монтируются от сиденья до поверхности пола. Модели используются как подставки для декора, аксессуаров. Недостаток изделия в том, что оно выглядит громоздко.
Стационарные стремянки часто имеют бытовое назначение, но разработаны и строительные модели. Конструкции с платформами представляют собой стремянки с устойчивой площадкой и блоком для работы. Опорная и лицевая части могут дополняться колесиками для удобства использования. Профессиональные стремянки выполняются из алюминиевых сплавов или нержавеющей стали. Рабочая площадка может снабжаться рифленой поверхностью и блоком под материалы. По ГОСТу модели с рабочим настилом выше 1,3 м от пола должны быть оснащены заграждениями в виде перил или бортиков.
В малогабаритных квартирах-студиях у стола размещают барный стул стремянку. Изделие обеспечивает посадочное место и выполняет задачи лестницы или тумбы. Модель позволяет дотягиваться с платформы до потолка типовой квартиры. Изделие просто в обслуживании, т.к. металлическая рама табурета стремянки сварная и крепится к конструкции на болты без сложных устройств на шарнирах.
Раскладные
Раскладные стулья стремянки снабжены механизмом, который позволяет легко разбирать, складывать конструкцию и убирать. Изделия эргономичны и практичны, т.к. не занимают пространство в помещении.
Стул трансформер позволит выполнять ремонтные работы (отделка стеновых панелей, установка лампочек, разбор антресолей и т.д.) на высоте больше человеческого роста. Дополнением к конструкции, которая совмещает функции стула и лестницы, может быть гладильная доска.
Трансформируемая модель также складывается в этажерку с выдвижными полками, подставку и т.д. Конструкция заменяет несколько предметов мебели, что оптимально для малогабаритных квартир.
Краткое описание
Изготовить своими руками деревянный стул-стремянку трансформер не так уж и сложно, если у мастера есть все необходимые заготовки и инструменты. В зависимости от поставленных задач, итоговая конструкция такого домашнего помощника может иметь существенное отличие. Эксперты отмечают, что каждый мужчина может изготовить самостоятельно высокий табурет-стремянку, стул-трансформер, оригинальные модели со спиральным модулем, универсальное изделие в виде лесенки.
Стоит отметить, что в сложенном виде довольно сложно отличить изделие трансформер от стандартного стула со спинкой. Чтобы получить стремянку пользователю достаточно всего лишь раздвинуть детали конструкции. При правильном оформлении и декорировании стул-трансформер прекрасно впишется абсолютно в любой дизайн. В разложенном виде такое изделие состоит из трех основных ступенек.
Изготовить высокую табуретку-стремянку своими руками можно всего за несколько часов. Сама конструкция включает в себя стул из дерева, а также специальный выдвижной модуль, который в собранном виде занимает мало места. Универсальная стремянка изготавливается в виде пары прочных ступенек, но сиденье может тоже функционировать. Для выдвижения конструкции используются специальные направляющие.
Огромной популярностью сегодня пользуется складный стул-лесенка. Он может быть со спинкой, так и без нее. Если в квартире нет свободного места, тогда свое предпочтение лучше отдать табурету, из-под сиденья которого все ступени выдвигаются по типу спирали. Это крайне интересная и многофункциональная модель с необычным внешним видом.
Так как приобрести высококачественное изделие с необходимыми эксплуатационными параметрами в магазине довольно сложно, то лучше всего изготовить табурет-трансформер по чертежам своими руками. При этом мастер не потратит много времени, а итоговый результат обязательно превзойдет все ожидания.
Как сделать стул-трансформер
Этап работ, который покажет, насколько правильно были подготовлены чертежи, – распил и сборка деталей. Для того чтобы не ошибиться при выполнении нарезки частей стула, желательно изготовить подробные лекала в полный размер и использовать их для фиксации на материале. Так вы сможете выпилить лобзиком или выточить фрезером каждую мелочь, предусмотренную проектом.
Перед тем как окончательно собрать лестницу, нужно провести «примерку» деталей. Стул-стремянка своими руками собирается довольно просто: конструкция фиксируется временными болтами или на клей ПВА, если трансформер полностью сходится в размерах, можно выполнять чистовую сборку.
Для защиты дерева от влаги и термического воздействия заранее рекомендуется обработать все элементы морилкой и лаком. В крайнем случае это можно сделать уже после сборки стремянки. Смажьте шарниры для мягкой работы. Следите за тем, чтобы не испачкать маслом сидение стула. Такой предмет мебели обязательно пригодится вам и в частном доме, и в квартире.
Лестница-стремянка (как например вот этот ) хороша тем, что она в сложенном состоянии не требует много места для хранения. Её можно быстро привести в готовность. Однако сам принцип такой лестницы позволяет соорудить предмет, постоянно востребованный в хозяйстве, например,- табурет-стремянку.

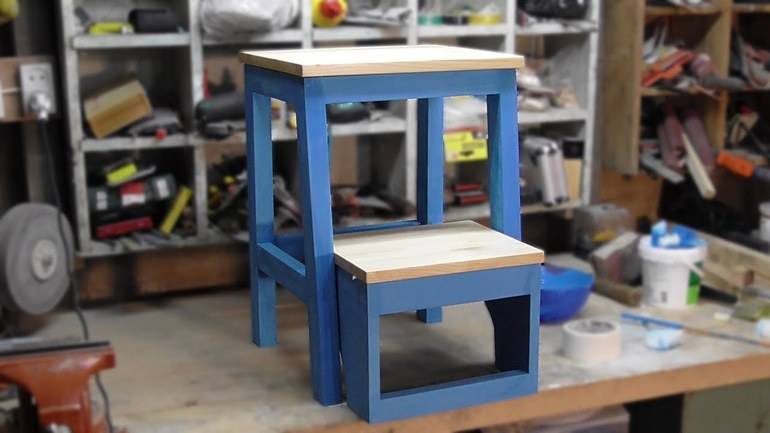

Его сделать просто, если придумать, как спрятать под сиденьем выдвижную ступеньку.
Познакомьтесь с одной из возможных конструкций такого полезного предмета.
Прежде всего определимся с табуретом. Он должен быть привлекательным и удобным, а кроме того, соответствовать стилю мебели той комнаты, в которой предполагается его использовать. Это может быть и кухня, и кабинет с высокими книжными шкафами…
Выбрав стиль этого самого распространённого предмета мебели, стоит задуматься над механизмом выдвигаемой ступени. Чтобы облегчить вам решение этой задачи, рассмотрим вариант реализованной конструкции.
Сам табурет (рис. 1), который послужит основанием для ступеньки, изготовлен из пяти деталей: двух боковин (детали А) и трёх поперечных перемычек (детали В). Для них выберем подходящий по цвету материал (если не предполагается окраска изделия). Крышку-сиденье пристроим к основанию позже.
Сложите вместе две прямоугольных доски-заготовки (рис. 2), скрепите их вместе, перенесите на боковую поверхность пакета рисунок будущей боковины, соблюдая рекомендованные размеры, и обработайте в пакете, чтобы получить детали А.
Обработку начните с выборки всех соединительных пазов. Это сделать проще, пока заготовки – прямоугольные. В первую очередь
прорежьте сквозные пазы, которые будут использоваться для соединения боковин с распорками.
Пазы в верхней части боковин легко выпилить при помощи дисковой пилы. Поскольку вырезы находятся на одинаковом расстоянии от краёв заготовки, то во время распила направляющую станка переустанавливать не нужно, а требуется лишь поворачивать пакет скреплённых заготовок.
Для того, чтобы сделать паз в середине каждой боковины, высверлите основную часть паза, а края доработайте при помощи стамески.
Прежде чем отпилить края заготовок, проделайте в боковинах направляющие пазы, по которым будет под табурет сдвигаться первая ступень нашей стремянки. Поперечный паз, вырезанный с внутренней стороны каждой из боковин (см. рис. 2), должен быть на 1,5-2,0 мм шире толщины этой ступени.
Затем боковины можно выпилить по разметке внешнего контура. Кромки боковин обработайте рубанком и отшлифуйте. Углы ножек скруглите. Разметку скругления удобно сделать, используя в качестве шаблона монету. Все рёбра боковин (за исключением верхних кромок, на которые ляжет сиденье табурета) скруглите с помощью фасонной фрезы или просто снимите с них фаски.
По окончании работы над боковинами можно приниматься за изготовление соединяющих их перемычек (деталей В). По форме и размерам эти три детали – одинаковые (см. рис. 1).
Подготовительные и распилочные работы
Стремянка стул трансформер деревянная состоит из двух частей: самого стула и выдвижной конструкции с двумя надёжными ступенями. Выдвижная конструкция будет размещаться под сиденьем стула, и выдвигаться с помощью направляющих вперёд.
Для изготовления стремянки своими руками берем сосновую доску струганную с толщиной до двух сантиметров и выпиливаем из неё необходимые заготовки.
Чертежи всех основных элементов, которые будут нужны, с размерами представлены на фото. На них проставлены все необходимые размеры и при распилочных работах строго соблюдайте их, чтобы стремянка стул выглядел идеально.
Делайте заготовки с шириной в десять сантиметров, со всех сторон отшлифуйте все поверхности так, чтобы проводя по ним рукой, вы чувствовали, что они предельно гладкие. Далее следует заняться выпиливанием ножек. Нужны будут три комплекта.
Трансформация в одном фото
Чтобы ваш стул был устойчивым, его ножки должны крепиться под углом в десять градусов
Для этого нужно подрезать у них торцы строго под углом в восемьдесят градусов и очень важно, чтобы они делались параллельными (чертежи видны на фото)
Следующие на очереди проножки, и их три вида. Здесь нам понадобится пила циркулярная и электролобзик. Контролируйте выпиливание, чтобы углы проножек раздвигались. Также должны расходиться углы фанерных накладок, а нижнему их краю можно придать декоративный профиль.
Делаете для соединительных шпонок пазы (для соединения шкантами просверлите под них отверстия). Места стыковки ножек с другими элементами срежьте под углом, используя электролобзик. Необходимо округлить углы у ножек, что убережёт их при увеличенной нагрузке от скалывания. Теперь на очереди царги (планки, на которых крепится крышка стула). Их выпиливают и тоже у верхних торцов делают скашивание с углом восемьдесят градусов.
Последними делаем ступени. Выпиливаем и на рёбрах округляем. На ступеньке, которая будет нижней, сделайте два выреза угловых квадратных (со стороной тридцать восемь миллиметров). Это нужно для стыковки с маленькими ножками.
Сборка всех частей
Сделайте первичную сборку, чтобы убедиться, что стремянка стул будет собрана правильно, и все детали идеально подходят друг другу. Собирайте без клея, на шурупы, шпонки, шканты. Соединяем ножки и проножки, ставим их на шурупы в просверлённые отверстия.
Если не надо доработок, то делайте полную сборку, как показано на видео.
Занимает мало места
Шляпки шурупов закрываем специальными деревянными пробками в тон стула. Прикручивайте царги нижние и верхние на шурупы. Закрепите ступеньку, которая должна быть сверху, маленькие ножки посадите на шурупы и соедините царгой, прикрутите остальные ступеньки.
Выставьте в нужном порядке две части вашего стула и прикрутите направляющую к подвижным проножкам снаружи. Направляющую устанавливаете таким образом, чтобы задние её торцы были на уровне задней полоски проножек. Передние полоски-кромки выставляют по одной линии. Чтобы исключить возможность перекоса ступеней при выдвижении, нужно направляющие втянуть в пазы проножек. Проверяем чёткую работу выдвижного механизма.
Очень пригодится на кухне
Теперь стремянка стул может собираться начисто с применением расплавленного столярного клея. Для хорошего склеивания фиксируем струбцинами. Отшлифуйте все пробки и шляпки шурупов, покройте стремянку шпаклёвкой, дайте время высохнуть и нанести поочерёдно три слоя лака, давая просохнуть после каждого слоя.
Собранная своими руками стремянка стул представлена на фото.
Совершая довольно несложные операции, вы самостоятельно сделали многофункциональный, удобный стул. Теперь многие высотные домашние работы сможете выполнять с применением своего творения.
Стремянка табурет своими руками
Про особенности изготовления такого полезного инструмента в хозяйстве как стремянка-табурет, советую просмотреть видео:
В чем заключается универсальность применения и использования такой стремянки-табурета? В том, что её можно использовать во множестве ситуаций, а именно — табурет может быть:
- складным;
- трансформером;
- стационарным.
Складной табурет является более удобным в практическом пользовании среди той жилплощади, где мало места. Трансформер – это такой табурет, который одним движением может превратиться в полноценную стремянку. Стационарный табурет-стремянка – это когда ножки расположены под значительным наклоном и имеют поперечные планки, причем каждая из них может использоваться как ступенька. Схема-чертеж стремянки-табурета такая:
Пояснение к схеме табурета стремянки:
Крайние ножки табурета должны быть поставлены так, чтобы они упирались в пол с углом в 90 градусов, а длинные под углом в 70-80 градусов, но при этом основа их должна твердо стоять на полу. Длинные ножки соединяются меж собой тремя деревяшками, таким образом, они играют роль ступенек. Для каждой ступеньки перед этим должно быть высечено определённое углубление, в которое они будут помещаться. Для крепости они заливаются столярным клеем и забиваются гвоздями.
Далее следует прикрепить планки к более коротким ножкам стремянки табурета. Для большей надежности они крепятся таким образом: по одной внизу и вверху, а ещё одна — диагонально на ножки табурета. Также, чтобы зафиксировать конструкцию табурета по диагонали, соединяются маленькая и большая ножки с обеих сторон.
- Теплица из старых оконных рам своими руками
- Делаем садовую скамейку своими руками
- Размеры будки для овчарки, алабая и других собак
- Как сделать домашнюю коптильню своими руками
Обсудить статью на форуме
Какие инструменты нужны
Помимо материалов понадобятся еще и инструменты. Часть инструментов потребуется для производства и сборки основных элементов, а часть – для создания декора и оформления стула.
Используйте только профессиональные инструменты.
Основные инструменты:
- Ножовка.
- Дрель с набором сверл.
- Саморезы и шурупы.
- Клей.
- Рубанок.
- Рояльные петли для лесенки.
- Направляющие для выдвигающегося механизма.
- Струбцины.
- Наждачная бумага.
- Миллиметровая бумага.
Такой инструмент успешно может использоваться и при проведении строительных, ремонтных работ.
Дополнительно может понадобиться электрический лобзик, различные виды ножовок. С помощью этих инструментов можно красиво оформить боковины стула или спинку.
Чертежи стула-стремянки с размерами
Первый шаг в том, как сделать стул-стремянку, − построение чертежа. От того, насколько тщательно вы выберете схему, во многом зависит удобство, комфорт и безопасность использования мебели.
Размеры стула-лестницы должны учитывать, с одной стороны, эргономику, т.е. повторять формы тела, а с другой – отвечать требованиям для лестниц. Оптимальными размерами для ступеней табурета-лестницы является высота 15-20 см. Таким образом, чертежи стула-стремянки соотносятся с размерами и количеством ступеней. У маленьких подставок может быть две ступеньки, но у полноценных и полноразмерных стульев их обычно 3-4.
Приведем примеры чертежей стула-стремянки-трансформера с размерами, которые можно изготовить своими руками из дерева или фанеры.
Чертежи с размерами для стула-стремянки из дерева или фанеры без трансформационного механизма, которые можно изготовить своими руками, приведены далее.
Как перенести чертеж с размерами на дерево или фанеру
Итак, вы выбрали чертеж с размерами для стула-стремянки-трансформера, что же дальше? А теперь нужно перенести схемы на листы фанеры или деревянные доски. Как это сделать своими руками, чтобы правильно сохранить все размеры и пропорции? Поможет обычная бумага в клеточку. Сначала надо распечатать чертеж с размерами на обычном принтере и сделать на нем сетку.
После этого нужно выстроить своими руками чертеж стула-стремянки-трансформера в реальном размере. Для этого склеиваем несколько листов. Теперь на полотно нужно нанести такую же сетчатую разметку, как на уменьшенном варианте.
Вычисляем масштаб. Для этого на уменьшенном чертеже деревянного стула-стремянки измеряем линейкой какой-либо размер. Например, мы измерили высоту табуретки – она равна 15 см. Мы знаем, что готовое изделие должно быть высотой 90 см. Получается, что масштаб для нашего чертежа составляет 1:6. После этого мы измеряем линейкой длину квадрата сетки – пусть для примера мы делали ее с шагом в 1 см. Тогда на чертеже табурета-лестницы в реальном размере нам нужно простроить сетку из квадратов со сторонами 6 см. Этот нехитрый прием позволит перевести в реальный размер даже самый сложный чертеж стула-стремянки из дерева.

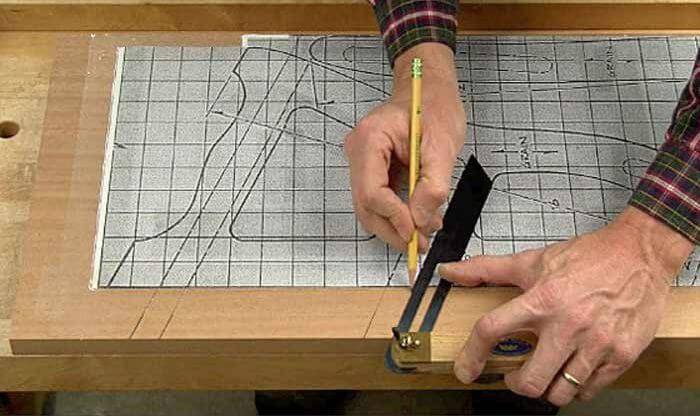

Переносим своими руками чертежи деревянного стула-стремянки, используя метод масштабирования
По квадратам легко перерисовать любую схему стула-лестницы, даже если она содержит сложные вырезы и криволинейные формы.
По всему периметру надежно зафиксируйте схему стула-лестницы скотчем, чтобы чертеж не ерзал во время распила
Когда мы выстроили полноразмерный чертеж деревянного стула-стремянки, переходим к выпиливанию первой детали. Для этого выкройку закрепляем на фанере или доске – это можно сделать при помощи скотча, зафиксировав им в нескольких местах, чтобы при выпиливании не было перекоса. Теперь лобзиком аккуратно вырезаем деталь нужной формы.
Метод масштабирования подходит для сложных и криволинейных чертежей стула-стремянки из дерева
Чертежи деревянных стульев-стремянок-трансформеров часто имеют симметричные, но отзеркаленные детали. Чтобы своими руками выпилить абсолютно одинаковые фрагменты, переводим сначала бумажную выкройку на лист, выпиливаем, затем прикладываем в отзеркаленном положении деталь на другой лист или доску, обводим и вырезаем. Чтобы размеры деталей стула-лестницы совпадали, надо будет отшлифовать оба элемента, периодически накладывая их друг на друга.

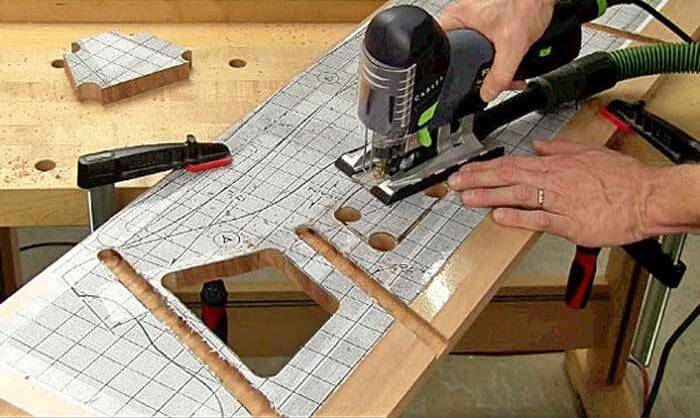

Выпиливаем своими руками все элементы чертежа стула-лестницы-трансформера
По этому способу построения чертежей можно своими руками сделать все детали деревянного стула-стремянки-трансформера. Они будут ровными и нужного размера. Останется только соединить элементы конструкции.
Размеры деталей табурета-лестницы совпали с чертежом, и изделие готово к сборке
