Предохранительные клапаны для регулировки давления в системе отопления

Почему подтекает аварийный клапан

В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:

• В расширительном баке слишком низкое давление и он не справляется с задачей. Проверяем давление в мембранном баке. Для этого в верхней части есть золотник, к нему подключаем манометр и смотрим показания. Должно быть на 0,2-0,5 Бар меньше , чем рабочее давление системы. Если слишком низкое, берем насос и через тот же золотник подкачиваем.
• В мембранном баке повредилась мембрана. Выход — меняем мембрану или ставим новый бачок.
• Мембранный бак меньшего размера, чем необходимо для системы (10% от объема системы). Если объем действительно мал, либо ставим второй бак, либо меняем на больший.

• Перегревается теплоноситель (закипает). Для решения проблемы необходимы схемные решения, требуется модернизация схемы. Более щадящий, но временный выход — снижение интенсивности горения.

• Аварийный клапан засорился. Иногда на седле или резиновой прокладке появляются отложения. Это может быть принесенный потоком теплоносителя мусор, а может — это результат постоянных подтеканий. В первом варианте просто убираем мусор и ставим устройство на место. Во втором придется клапан заменить. Налет образуется когда сбрасывается немного жидкости и она засыхает, а это ненормальная работа системы (или клапана). Выход — замена. Если и новый подтекает, надо проверять все варианты по списку выше.
• Неправильно выставленное давление сработки на клапане. В этом случае необходимо проверить, при каком давлении реально срабатывает ваше защитное устройство. Для этого можно понижая и повышая в системе давление, определить реальный порог срабатывания. Если модель регулируемая, подкорректировать установки. Если значение срабатывания фиксированное — придется покупать другое устройство.

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

1. В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
2. Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
3. Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
4. При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

• применение допустимо в низкотемпературных системах отопления для охлаждения носителя;

• есть возможность регулировать изделие вручную или с помощью электропривода;
• наличие одного входного и двух выходных отверстий;
• для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

• сталь;
• латунь;
• чугун.

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Изделие такого типа работает в автоматическом режиме. В зависимости от давления, их различают несколько их видов:

• с давлением до 2 кПа;
• до 40 кПа;
• 150 кПа включительно.

Виды предохранительных клапанов

Данные элементы защиты классифицируют по-разному.

	Принцип работы	Высота подъёма затвора	Способ открытия затвора	Способ нагружения золотника
1	Прямого действия	Малоподъёмные	Пропорциональные	Пружинные
2	Непрямого действия	Полноподъёмные	Двухступенчатые	Рычажно-газовые
3				Импульсные

Пружинные – самые распространённые, используются для котельных небольшого размера. Они имеют простую и надёжную конструкцию и возможность лёгкой регулировки рабочего давление в системе. Также из преимуществ можно выделить низкую стоимость.Рычажные предохранительные устройства не пользуются особой популярностью, потому что, в основном, модельный ряд представлен диаметрами от 50 мм. Их используют в промышленной сфере.Импульсные устройства используют на паровых котлах с давлением больше 39 кгс/кв.см (3,9 МПа). На каждый котел устанавливают, как минимум, по 2 шт. (контрольный и рабочий).Малоподъёмные имеют высоту подъёма затвора от 5% от диаметра седла, поэтому имеют низкую пропускную способность. Из достоинств можно выделить: несложную конструкцию, доступную цену.

Малоподъемный и полноподъемный

В полноподъёмных затвор поднимается на высоту не менее 25% диаметра седла. Их относят к двухступенчатым. Характеризуются большой пропускной способностью, высокой стоимостью и сложной конструкцией.

Полноподъёмные защитные устройства имеют колокол. Его задача состоит в том, чтобы помочь затвору достигнуть полного подъёма. Полноподъёмные используют, в основном, в тех системах, в которых среда сжимается.
Пропорциональные открывают затвор соразмерно увеличению давления и объём сбрасываемой среды пропорционально увеличивается с подъемом затвора. Эти защитные устройства применяют для воды и других жидких сред.

Из преимуществ использования пропорционального клапана можно выделить:

• открытие затвора согласно необходимости;
• лёгкую конструкцию;
• низкую стоимость;
• автоматически возникают колебания.

Недостаток двухступенчатых устройств – автоколебание затвора. Причина этого – превышение типоразмера или переменный аварийный расход среды.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

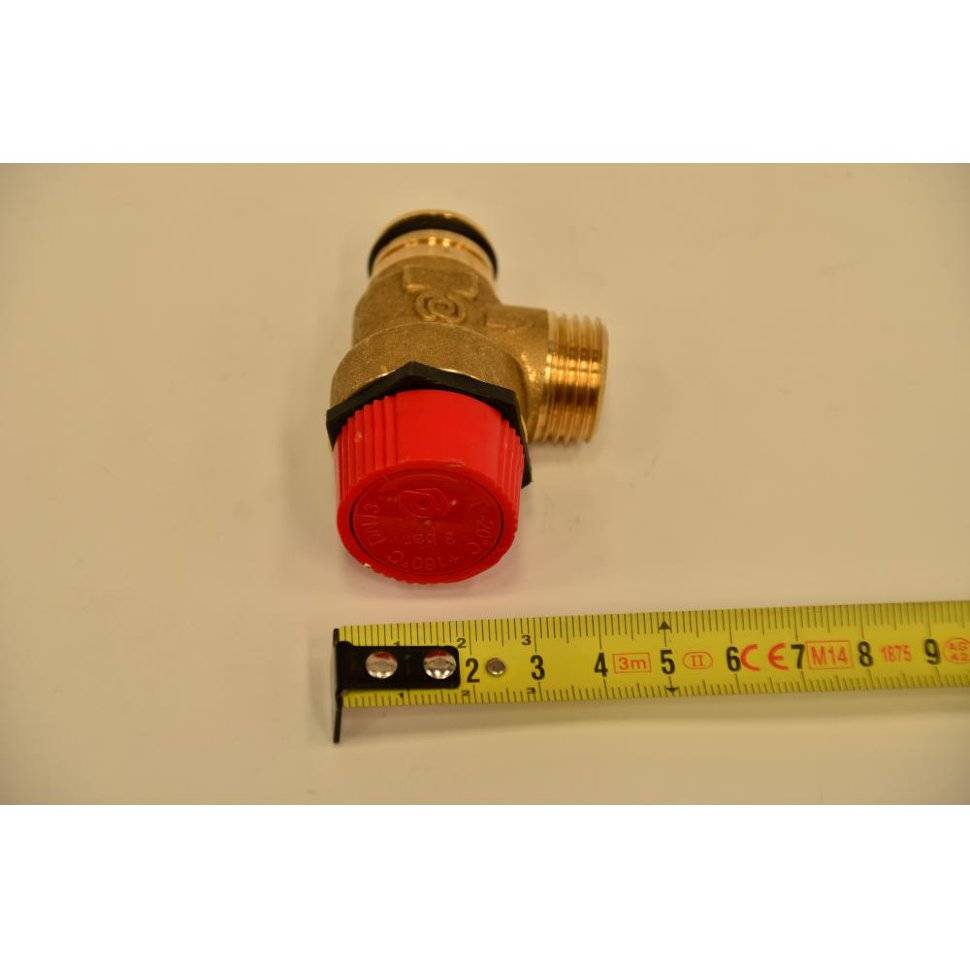

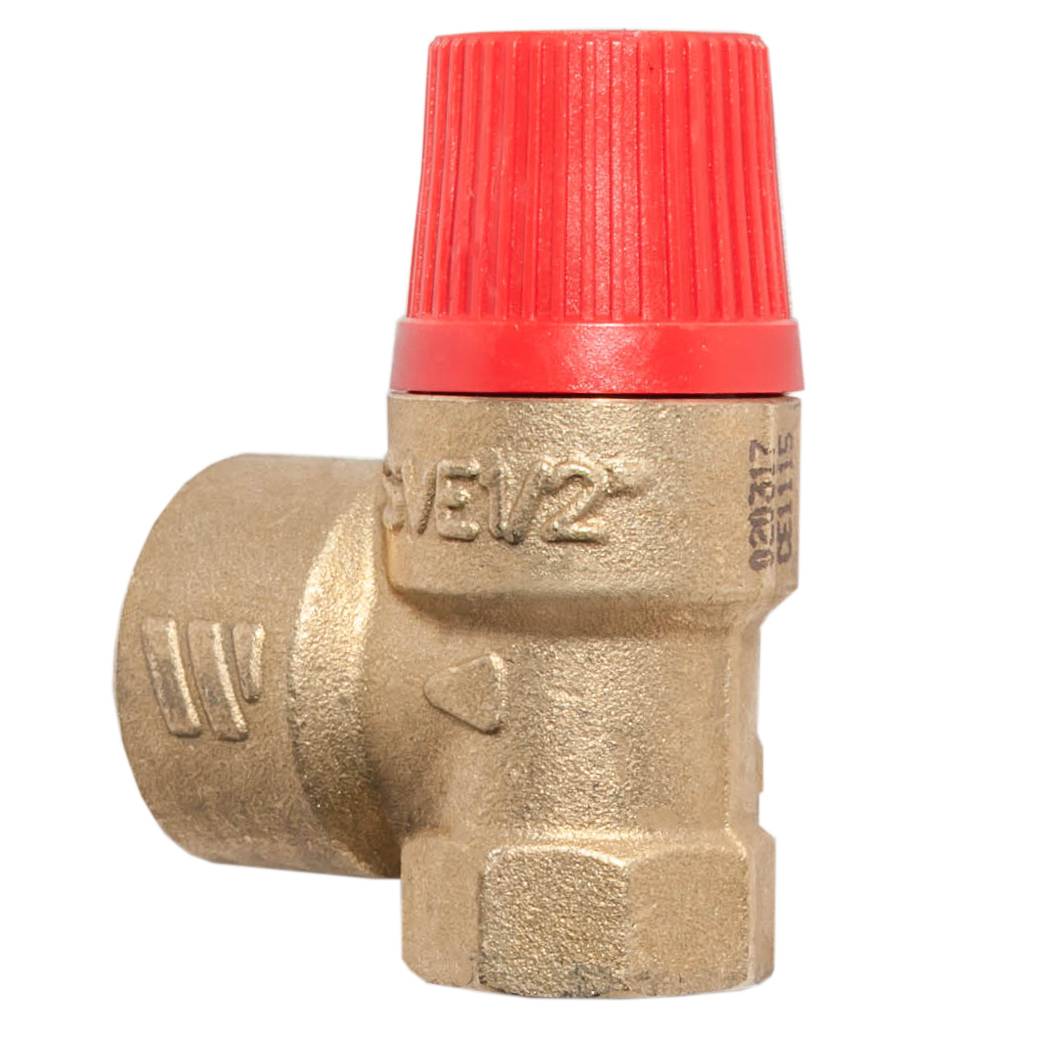

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

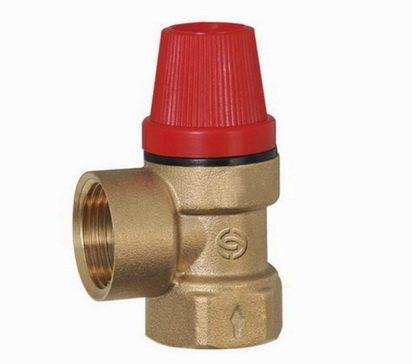

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Предохранительный клапан в отоплении, установка, работа, конструкции

Предохранительный клапан в системе отопления открывается при повышении давления выше заданного значения, после чего часть теплоносителя через него сбрасывается. Затем давление уменьшается и клапан закрывается. Простой принцип действия подразумевает и несложную конструкцию. Тем не менее, есть несколько важных правил установки и эксплуатации аварийного клапана, которые лучше не нарушать, чтобы не повлечь разрушение котла, например…

Когда нужен предохранительный клапан

В замкнутой гидравлической системе, где происходит нагрев жидкости должен устанавливаться предохранительный клапан и расширительный бак. При нагреве, материалы и вещества увеличиваются в объеме, особенно значительно «вырастают» газы и жидкости.

Если свободного пространства не будет, то давление внутри системы начнет повышаться. Корпус будет деформироваться, растягиваться и разрушится в конце концов, выпустив жидкость наружу. Предохранительный клапан необходим во всех замкнутых нагреваемых наполненных жидкостью системах.

Совместная работа клапана и расширительного бака

Расширительный бак в системе отопления призван стабилизировать давление. Но ошибкой является мнение, что с таким баком предохранительный клапан не понадобится. Бак может работать неправильно, оказаться просто без воздуха.

Ошибкой является и обратное мнение, что клапан может взять на себя функции расширительного бака – сбрасывать давление, как только оно слегка повысилось. Этот прибор конструктивно не рассчитан на множественные срабатывания и после нескольких сбросов, через него появляется постоянная течь…

Предохранительный клапан рассчитан только на срабатывание при аварийном повышении давления, свыше нормы, после чего со стороны персонала должны быть приняты меры по устранению причин такой ситуации.

Почему подтекает аварийный клапан

В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:

• В расширительном баке слишком низкое давление и он не справляется с задачей. Проверяем давление в мембранном баке. Для этого в верхней части есть золотник, к нему подключаем манометр и смотрим показания. Должно быть на 0,2-0,5 Бар меньше , чем рабочее давление системы. Если слишком низкое, берем насос и через тот же золотник подкачиваем.
• В мембранном баке повредилась мембрана. Выход — меняем мембрану или ставим новый бачок.
• Мембранный бак меньшего размера, чем необходимо для системы (10% от объема системы). Если объем действительно мал, либо ставим второй бак, либо меняем на больший.
• Перегревается теплоноситель (закипает). Для решения проблемы необходимы схемные решения, требуется модернизация схемы. Более щадящий, но временный выход — снижение интенсивности горения.

Аварийный клапан засорился. Иногда на седле или резиновой прокладке появляются отложения. Это может быть принесенный потоком теплоносителя мусор, а может — это результат постоянных подтеканий. В первом варианте просто убираем мусор и ставим устройство на место. Во втором придется клапан заменить. Налет образуется когда сбрасывается немного жидкости и она засыхает, а это ненормальная работа системы (или клапана). Выход — замена. Если и новый подтекает, надо проверять все варианты по списку выше.
Неправильно выставленное давление сработки на клапане. В этом случае необходимо проверить, при каком давлении реально срабатывает ваше защитное устройство. Для этого можно понижая и повышая в системе давление, определить реальный порог срабатывания. Если модель регулируемая, подкорректировать установки. Если значение срабатывания фиксированное — придется покупать другое устройство.

голоса

Рейтинг статьи

Как выбрать клапан для бойлера и байпаса

В заводской комплектации бойлеры и байпасы либо оснащены самым простейшим перепускным клапаном, либо не имеют устройства для перенаправления потока.

В первом случае можно не вмешиваться в конструкцию водонагревателя или обводного элемента и устанавливать их в имеющемся виде.

Во втором случае необходимо приобрести и установить перепускные клапаны. Байпас без этого устройства будет только пропускать поток рабочей среды при отключении теплового контура, но давление регулировать не сможет. А бойлер, не оснащенный перепускным клапаном, подвержен перегреву и может сломаться, так как вода в нем будет закипать и превращаться в пар, еще больше увеличивая давление на трубы и сам тепловой агрегат.

Выбор устройства зависит от отопительного или водонагревательного прибора: используемого им топлива, максимально допустимого давления, указанного в технической документации.

Цена изделия в данном вопросе может играть роль только при выборе между однотипными устройствами разных производителей.

Рекомендуем ознакомиться: Какое отопление лучше и как его смонтировать в частном доме

Для разных видов нагревательных приборов требуются клапаны различной конструкции:

Системы, работающие на электричестве, газе или дизельном топливе, нетребовательны – для регулировки давления в них достаточно простейшего перепускного клапана, не имеющего дополнительных элементов. Твердое топливо прекращает гореть не сразу, следовательно моментально отключить твердотопливный котел или плавно отрегулировать температуру нагревания невозможно

Поэтому в твердотопливных отопительных системах важно не только регулировать давление, но и охлаждать теплогенерирующий агрегат. На байпасы и бойлеры ставят перепускные клапаны, реагирующие как на повышение давления, так и на увеличение температуры теплоносителя

Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения

Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься. Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них. Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже

Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой

Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения. Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься. Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них. Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже

Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой

Технические характеристики

Каждый перепускной клапан характеризуется несколькими параметрами, которые тоже следует учитывать при выборе изделия:

Наименование характеристики	Что обозначает
пропускная способность	объем теплоносителя, расходуемого в единицу времени при единичном давлении
номинальное давление	предельное избыточное давление рабочей среды, выдерживаемое при 200 градусах
номинальный диаметр	внутреннее сечение соединительных патрубков, может иметь незначительное отклонение от реального размера
настроечный диапазон	границы предельного давления, настраиваемого на клапане

Клапан сброса избыточного давления: виды, устройство, принцип работы

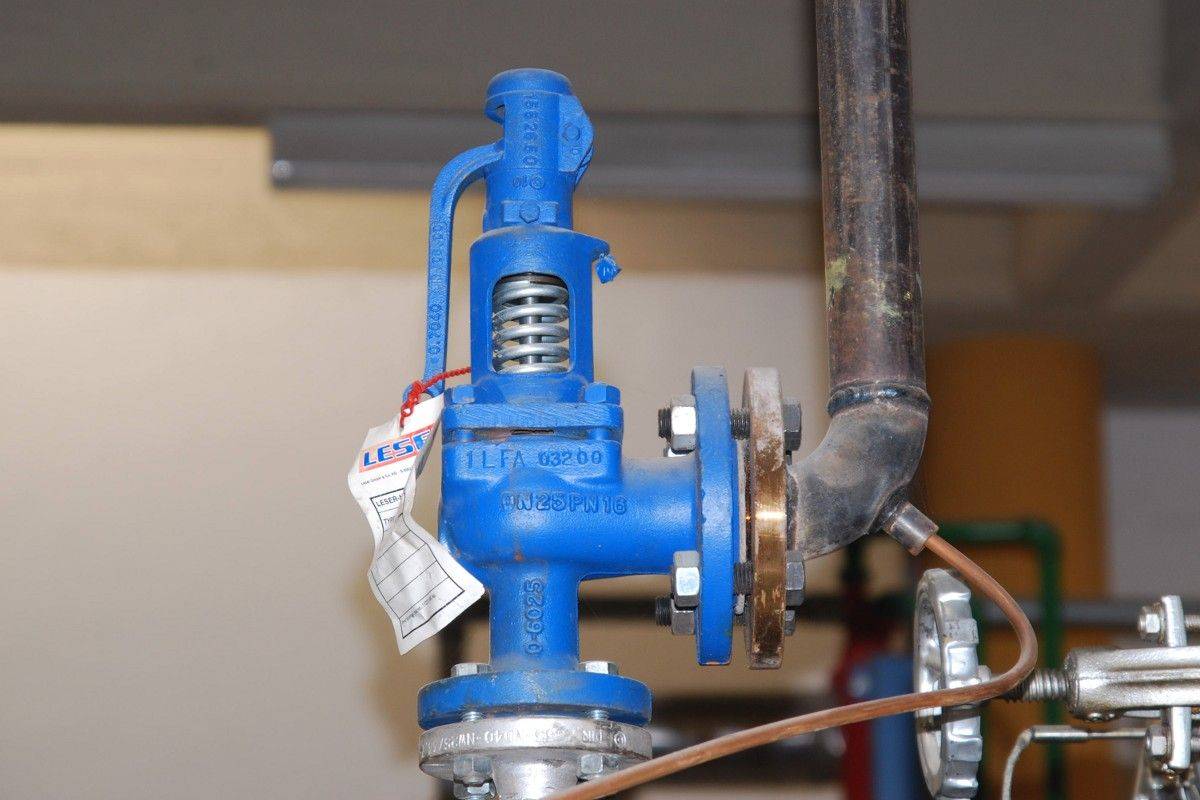

Есть два вида «подрывников» — рычажно-грузовые и пружинные. Рычажно-грузовые в отоплении частных домов не применяются, так что рассматривать их не имеет смысла. Поговорим о пружинных «сбросниках». Их устройство в разрезе мы видим на рисунке ниже.

Устройство пружинного предохранительного клапана для системы отопления

В металлический корпус вставлен запорно-регулирующий элемент или собственно, клапан, который принимает на себя давление теплоносителя. Он прижимается пружиной, сила упругости которой рассчитана на определенную нагрузку. Когда давление в системе отопления действует на клапан с силой, большей чем усилие пружины, она начинает сжиматься, диск приподнимается. В открывшийся зазор сливается некоторое количество теплоносителя, давление падает, пружина перекрывает поток. Вот так работает клапан сброса избыточного давления.

Выводы и полезное видео по теме

Как устроен и из чего состоит предохранительный клапан:

Аварийный клапан в составе группы безопасности:

Подробнее о выборе и установке оптимального предохранительного клапана:

Предохранительный клапан – простое и надежное оборудование, которое позволит обезопасить жилье от непредвиденных аварийных ситуаций, случающихся в отопительных системах. Для этого достаточно выбрать качественный прибор с подходящими параметрами, а затем выполнить его грамотную настройку и монтаж.

Выбираете для своей системы отопления подходящий вариант предохранительного клапана? Может у вас остались вопросы, ответы на которые вы не нашли в изложенном выше материале? Задавайте их нашим экспертам, оставив комментарий под статьей.

А может вы хотите дополнить материал интересными фактами и полезными рекомендациями? Или поделиться опытом собственноручной установки клапана в систему? Пишите свое мнение о необходимости такого защитного приспособления, делитесь советами по выбору, исходя из личного опыта.

Предлагаю сначала разобраться: что такое предохранительный клапан, для чего он нужен и зачем его вообще подбирать? Может, стоит взять самый красивый и установить его?

Предохранительный клапан (определение ГОСТ Р 52720) – это такая трубопроводная арматура, которая защищает (собственно, поэтому он и предохранительный) оборудование, если там вдруг повысится давление (оно, повышенное давление, нам совершенно ни к чему). Делает он это, открывшись в нужный момент (собственно, поэтому он и клапан) и выпустив то самое «ненужное» давление, а после этого сам в нужный момент закроется (давление закрытия). Как же это происходит? Тут нет никакой магии. В клапане есть пружина, которая при нормальном ходе работы (давление перед клапаном рабочее) своей силой закрывает проход (золотник плотно прижат к седлу), и ничего никуда не сбрасывается. Но если вдруг давление начинает расти, у пружинки уже не хватает сил, чтобы удержать его, и клапан открывается (давление начала открытия), давление сбрасывается.
