Какие виды давления бывают
Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:
- статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
- динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
- рабочее, получается путем сложения двух видов давления — статического и динамического;
- избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
- номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
- максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
- опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве, оно может превышать рабочее в 1,5 раза.
Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.
- Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
- Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
- Рабочее. Включает два вышеуказанных варианта.
- Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
- Номинальное. То, которое указал производитель в документации к конкретной модели.
- Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
- Опрессовочное. Используется на производстве при проверке техники.
В контуре отопления показатели измеряются атмосферами
Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы
В остальных случаях оно не должно отклоняться от нормы.
- Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
- Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
- Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.
Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.
Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.
Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.
Факторы, которые влияют на давление внутри контура:
- Воздействие теплоносителя на стенки элементов сети отопления;
- Высота заложения труб, подвешивания радиаторов и котлоагрегата;
- Конструкция магистральных участков трубопровода.
Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:
- Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
- Место установки оборудования, протяженность контура;
- Этажность дома;
- Параметры и состояние внешнего водовода.
Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла
Подключение одноконтурного и двухконтурного котла
Причины падения давления в контуре:
- Наличие утечек в трубопроводе;
- Нарушение работы котла, трещины на поверхности теплообменника;
- Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;
Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.
Почему поднимается давление в котле отопления
Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.
Воздушная пробка в системе
Тепловизор показывает пробку
При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.
К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.
Возникновение воздушных пробок может произойти в силу ряда причин:
- неисправность оборудования;
- запуск системы произведен с нарушениями;
- отказ автоматики;
- образование трещин в корпусе теплообменника.
Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.
К указанным поломкам могут привести следующие действия:
- заполнение контура ГВС осуществляется из верхней точки;
- при запуске производится ускоренное заполнение системы водой;
- перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
- не произведен спуск воздуха из радиаторов после ремонта;
- вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.
Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки
Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

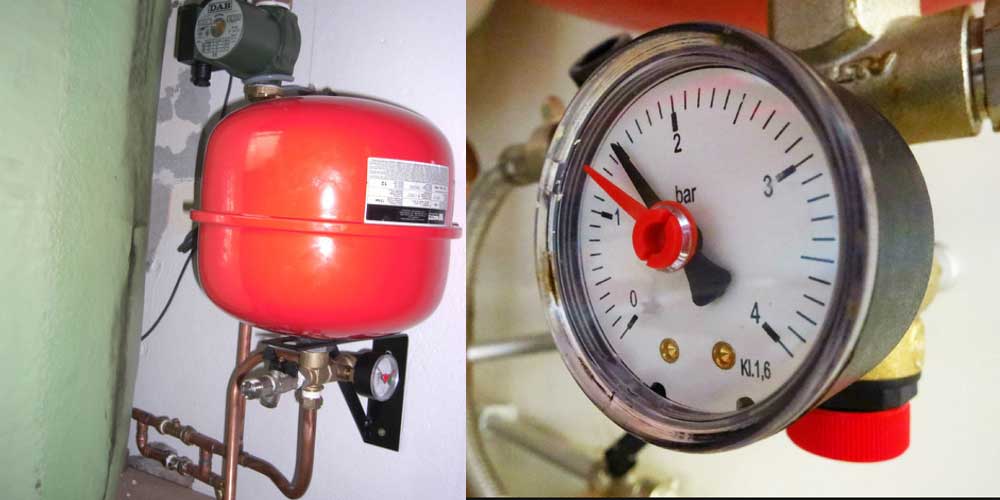

Неисправности расширительного бачка
Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.
Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.
Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.
Другие причины повышения давления
В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.
- Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
- Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
- Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.
Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.
РАСЧЁТ МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА
В некоторых случаях падение давления в системе отопления связано с неправильным выбором двухконтурного котла. При тепловом расчёте учитывается площадь помещений, которые нужно обогреть. Исходя из этих условий, выбирается мощность отопительного прибора. В расчёт закладываются обычные радиаторы, в которых объём водыне очень большой. А если вместо радиаторов используют металлические трубы, жидкости, чтобы их заполнить, требуется в несколько раз больше, соответственно и объём расширяемой воды тоже будет увеличен.
Расширительный бак в двухконтурных котлах обычно равен 6-8 литрам. Он рассчитан примерно на 120 литров воды в отопительной системе. Для радиаторов этого вполне достаточно. А вот что может произойти, если в системе воды больше, чем положено по расчёту. Допустим, жидкость, нагреваясь в трубах, расширяется и заполняет штатный расширительный бак. Но размера бака не хватает для вывода избытка нагревшейся воды, давление повышается и происходит аварийный сброс через предохранительный клапан. После того, как котёл выключится, вода из бака выходит назад в систему, но так как у котла был аварийный сброс, жидкости в системе не хватает, давление падает ниже критической отметки. Всё, без подпитки системы водой (то есть без участия человека) котёл не включится. Если за окном низкая температура воздуха – размораживание системы обеспечено. Причём случиться это может в самый неподходящий момент.
Сейчас в продаже появились автоматические подпитыватели воды, которые подают воду в систему, если давление в ней падает ниже определённой отметки
Домовладельцам, оставляющим свои жилища без присмотра на долгое время, стоит обратить на них внимание
Обычно монтаж отопления происходит в тёплое время года, чтобы успеть подготовиться к зиме. Во время пуска котёл работает в среднем режиме, да и осенью ещё тепло. Поэтому, когда нагрев не такой интенсивный, жидкость расширяется незначительно, давление в системе в пределах нормы. Но когда придут морозы и котёл выйдет на работу при максимальной нагрузке, объём нагреваемой жидкости увеличивается, тут и выясняется, что штатного расширительного бака не хватает. Чтобы такой сценарий не состоялся, нужно грамотно рассчитать систему отопления и вовремя установить в неё дополнительный мембранный расширительный бак, который используется в отопительных системах закрытого типа, когда движение жидкости происходит под давлением, которое создаёт циркуляционный насос.
Определить точное количество воды в трубах отопления трудно, обычно это делают по мощности: её умножают на 15. Например, у котла мощностью 17 кВт система отопления вмещает 255 литров воды. Существуют методики, помогающие рассчитать объём расширительного бака. Следующий расчёт подходит для систем отопления, смонтированных в одноэтажных домах.
Объём расширительного бака = (V*E)/D, где V– объём воды в системе отопления, Е – коэффициент расширения жидкости, D– эффективность расширительного бака.
D = (Pmax—Ps)/( Pmax +1),
где Pmax – максимальное рабочее давление отопительной системы, равное в среднем 2,5 бар;
Ps– давление зарядки расширительного бака, равное 0,5 бар.
D = (2,5-0,5)/( 2,5 +1)=0,57
Итак, для котла мощностью 17 кВт объём расширительного бака = (255*0,0359)/0,57=16,06 л.
В технической документации написано, что аппарат мощностью 17 кВт имеет встроенный расширительный бак объёмом 6,5 л. Для правильной работы двухконтурного котла необходимо установить в отопительную систему дополнительный расширительный бак объёмом 10 л.
Как определить, работает дополнительный расширительный бак в системе, или нет? Для его проверки накачаем насосом давление воздуха, например, до 2 бар, и обеспечим доступ к ниппелю. Подсоединим его к системе отопления. Включим котёл. Во время нагрева воды давление будет подниматься. Если оно увеличится до 1,8 бар, стравим воздух с расширительного бака через ниппель, смотря при этом на манометр котла. Как только давление в бачке снизится меньше 1,8, вода из системы начнёт заходить в бак, при этом стрелка манометра на котле покажет снижение давления. Это значит, что дополнительный расширительный бак установлен правильно и работает корректно. В завершении надо накачать давление до нужной отметки, например, до 1 — 1,5 бар. На этом всё. Если статья понравилась, поделитесь ей в соцсетях.
Скрытая утечка и наличие воздуха в отопительной системе
Утечка теплоносителя может осуществляться через:
- Соединение труб и радиаторов.
- Соединение секций батарей (если радиаторы являются секционными).
- Трещины, которые появились в любой части теплосети.
Чтобы убедиться в наличии такой причины, нужно провести тщательную проверку всех труб и радиаторов. Правда, это можно сделать тогда, когда все магистрали являются незакрытыми или находятся за защитными экранами. То есть они не спрятаны в стену. Искать нужно потеки воды или ржавчину. Может быть так, что теплоноситель вытекает и сразу испаряется. Найти такое проблемное место с помощью визуальной оценки невозможно.
Если же система спрятана в стену или пол, нужно вызвать специализированную службу. Также можно найти утечку самостоятельно. Это делают так:
- Сливают теплоноситель из системы.
- Подключают компрессор к сети и закачивают воздух, чтобы проверить, держит ли она его.
- Прислушиваются к наличию свиста. Он образуется при выходе воздуха через трещины или места протекания. Этот свист должен быть достаточно сильным.
- Прослушать нужно все отопительные коммуникации. Далее воздух спускают и проблемные места устраняют.
Проблема с наличием воздуха в теплосети может появиться тогда, когда возникли пробои труб или радиаторов, или когда система наполнилась теплоносителем и был спущен не весь воздух.
Давление падает из-за того, что со временем воздух выходит через специальные клапаны, и объем антифриза становится слишком малым. Повышается рабочая характеристика путем доливанием теплоносителя.
Давление в отоплении многоэтажек
В системе отопления многоэтажных домов давление — это необходимая составляющая. Только под давлением теплоноситель может быть закачан на этажи. И, чем выше дом, тем выше давление в системе отопления.
Чтобы узнать давление в радиаторах вашей квартиры, вам придется обращаться в местную эксплуатационную контору, на балансе которой находится ваш дом. Сказать приблизительно сложно — схемы подключения могут быть разными, разное расстояние до котельной, разные диаметры труб и т.д. Соответственно, рабочее давление может быть различным. Например, высотки на 12 этажей и больше, часто делят по высоте. До, скажем, 6 этажа идет одна ветка с меньшим давлением, с седьмого и выше — другая, с более высоким. Поэтому обращение в ЖСК (или другую организацию) практически неизбежно.
Последствия гидроудара. Такое бывает нечасто, видимо радиаторы совсем не для многоэтажек, но все-же…
Зачем знать давление в вашей системе отопления? Для того чтобы при ее модернизации (замене труб, радиаторов и другой отопительной арматуры) выбрать оборудование, которое рассчитано на такую нагрузку. Например, далеко не все биметаллические или алюминиевые радиаторы могут эксплуатироваться в высотках. Можно устанавливать только некоторые модели в некоторых известных брендах, причем очень недешевые. И то, в многоквартирных домах не слишком большой этажности. И еще — поставив такие радиаторы, приходится блокировать их (перекрывать подачу) на период испытаний (опрессовки перед отопительным сезоном). В противном случае их может «порвать». Но от неожиданных гидроударов не спасешься…
Как накачать расширительный бак котла
Схема кранов котла Аристон Класс 24
A Штуцер для отвода воды в контур центрального отопления (ЦО)
В Штуцер для отвода воды в контур горячего водоснабжения (ГВС)
С Штуцер для подвода газа
D Штуцер для подвода холодной воды
E Штуцер для подвода воды из контура ЦО
S Выход предохранительного клапана
T Сливной кран
F Кран для заполнения
Как правильно накачать воздух в расширительный бак
Следуем указанному порядку
- Выключаем котёл от сети.
- Перекрываем все краны в котёл, подачу, обратку, ввод холодной воды.
- Открыть сливной штуцер в котле. (Т — на схеме) и полностью слить воду. (Здесь статья о том как Слить воду из котла )
Давление в котле должно быть ноль! - Подключаем насос с манометром к РБ через золотник — сливной штуцер при этом открыт.
- Насосом нужно качать воздух в бак, пока не перестанет течь вода из сливного штуцера. На этом этапе основная цель освободить бак от воды.
- Спускаем накачанный воздух контролируя давление манометром насоса, а если нужно, то подкачиваем. Давление в расширителе должно быть в пределах 1.1-1.3 бара.(см.паспорт к вашему котлу — часто указанно)
- Закрываем сливной штуцер.
- Открываем все краны к котлу — всё что закрывали.
- Запитываем котёл через кран подпитки (F) до давления примерно 1.2- 1.5 бара
- Запускаем котёл.
Для целей накачивания воздуха в расширительный бак, можно использовать любой насос и манометр. Там стоит автомобильный сосок. Я использовал авто компрессор. Правда для этого пришлось притащить аккумулятор домой. С электрическим компрессором будьте внимательны, чтобы вовремя отключить и сильно не перекачать.
Перед запуском котла не будет лишним выгнать попавший в систему воздух.
В Аристон класс 24 для этого нажимаем и удерживаем около 5 сек. кнопку ESK. Котёл на 6 мин перейдёт в режим продувки, выйдет из этого режима сам или можно принудительно, снова нажав ESK.
Почему давлению в котле важно уделять внимание
Если в доме где стоит двухконтурный котёл, постоянно не живут, лишь наездами, то нужному давлению важно уделить особое внимание. Представьте себе такую картину. Никого дома нет продолжительное время, гаснет свет, соответственно котёл тоже отключается, вода остывает — давление в системе из за слабого давления в расширительном баке падает ниже порога включения котла
Никого дома нет продолжительное время, гаснет свет, соответственно котёл тоже отключается, вода остывает — давление в системе из за слабого давления в расширительном баке падает ниже порога включения котла.
Затем происходит следующее… Включается электричество, но котёл не запускается, давление слишком упало. Вы приезжаете через неделю и обнаруживаете свой домик замороженным, вода, замёрзшая в трубах и радиаторах, безжалостно их рвёт. Для вас наступает ледниковый период. Поэтому лучше перебдеть чем недобдеть.
Есть ещё одна неисправность, о которой упоминал в начале статьи. При ней давление в котле всё время растёт, всё выше и выше, вплоть до срабатывания предохранительного клапана, об этой поломке написано здесь почему давление в газовом двухконтурном котле может расти.
Ну вот на этом пожалуй всё!
Нашли статью полезной? Пожалуйста, поделитесь ею с друзьями, для этого нужно нажать на кнопки соц сетей, это сильно поможет развитию сайта. Спасибо!
А заветные кнопочки находятся ниже, почти перед лентой комментариев.
Краткое описание
Весьма распространенный гидравлический удар в обустроенной системе качественного отопления представляет собой своеобразное явление, которое базируется на нормах динамики разных веществ. Само проявление отличается тем, что при периодическом изменении скорости движении потока рабочей жидкости наблюдается повышение показателей давления. В качестве главного теплоносителя выступает вода, основным показателем которой является несжимаемость. В период циркуляции заправленного теплоносителя по трубопроводам и нагревательным элементам на его пути могут возникать различные гидравлические препятствия. В большинстве случаев это повороты, резкие перепады диаметра трубопроводов, а также арматура запорно-регулирующего типа.
В созданных неблагоприятных условиях теплоноситель может повредить те элементы, которые представляют потоку сильное гидравлическое сопротивление. Это могут быть конвекторы, повороты труб, различные приборы, радиаторы и даже теплообменники котлов.
Авария вполне может возникнуть в результате постепенного износа эксплуатируемой конструкции и ее элементов либо в результате внезапного воздействия сильного скачка показателей. Во всех ситуациях последствия гидроудара влекут за собой материальные растраты на ликвидацию протечки. Чтобы самому не оказаться в такой ситуации следует понимать базовые причины образования гидроудара. Последствия аварии всегда непредсказуемые, начиная от самой обычной поломки циркуляционного насоса и заканчивая масштабным затоплением всего дома. Все зависит от качества и мощности системы.
Самые распространенные последствия воздействия гидроудара
Течь в системе отопления
Самой распространенной причиной, почему падает давление в котле, является течь в трубах или батареях. Если она сильная, то вы не сможете ее не заметить. Но, бывают случаи, когда вам кажется, что все в порядке, а течь на самом деле присутствует.
Если у вас периодически падает давление в котле, то это повод провести тщательный осмотр труб и отопительных приборов.
Течь в батареях может случиться с внутренней стороны или с задней. Если она капельная, то заметить ее трудно. Капельки горячей жидкости быстро высыхают. Скатываться на пол они не успевают. Но такие проблемные места можно найти при тщательном осмотре. Делать это желательно с фонариком. Если заметите на батареях небольшие грязноватые (желтоватые) потеки, то это и есть признак их повреждения.
Течь может образоваться на трубах или соединительной арматуре. Даже если ранее у вас все было нормально, то со временем могут немного раскрутиться резьбовые соединения, износиться уплотнительные прокладки, появиться коррозия на металле.
Незначительная капельная течь постепенно снижает давление в системе. После устранения неисправностей, проблема решается сама по себе, если только нет других причин.
Разновидности давления
В закрытой системе отопления различают несколько разновидностей давления:
- статическое;
- динамическое;
- допустимое рабочее.
Статическая компрессия отражает показатель силы, которой обладает теплоноситель в покоящемся состоянии. Показатель определяется высотой водяного столба. Динамическое давление возникает при движении теплоносителя. Этот показатель воздействует на стенки отопительных труб. Допустимая рабочая компрессия отражает максимально возможный показатель суммарного давления. Оно не должно быть превышено.
Перепад давления определяется различием величин компрессии на участке обратки и участке подачи.
Виды
Давление бывает нескольких видов:
- статическое (параметр, зависящий от высоты столба жидкости, находящейся в покое, давление ее на элементы отопительной конструкции, при расчете нужно учитывать, что 10 м дают результат в 1 атмосферу);
- динамическое (создается циркуляционными насосами, но зависит не только от их характеристик, возникает за счет движения энергоносителя внутри трубопровода, воздействует изнутри на конструктивные элементы);
- рабочее (складывается из величин первого и второго вида, это уровень нормальной и безаварийной работы всех конструктивных элементов).
Заключение
Формируемый гидроудар считается частым явлением, в результате которого может серьезно пострадать вся установка. Основная задача специалиста – постараться быстрее и качественнее устранить возникшую проблему. Повторный гидроудар чреват тем, что установленные ответственные агрегаты быстро выйдут из строя, из-за чего на ремонт придется потратить гораздо больше личных сбережений.
Только соблюдение мер профилактики, и установка высококачественного современного оборудования позволяет минимизировать вероятность возникновения чрезвычайных ситуаций. Благодаря этому сохраняются в целостности все коммуникации, а также исключается вероятность травмирования жильцов квартир и частных домов.
Больше интересной информации можно узнать из видеоролика:
