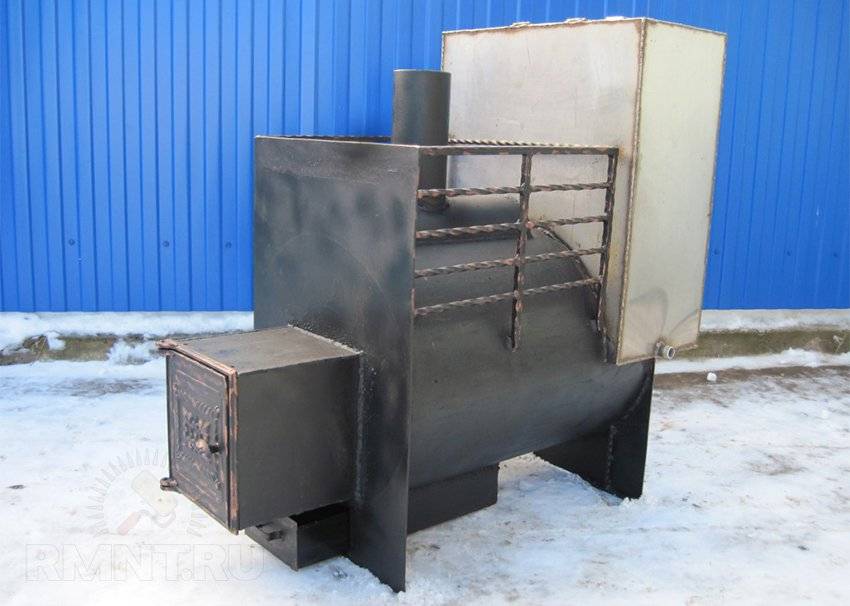

Печи горизонтальные для бани из трубы

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

1. Сверху необходимо положить рубероид, он защитит от влаги.

1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Принцип работы печи

Перед тем, как банная печь из трубы 530 будет сооружена своими руками, нужно составить чертеж. Проектная часть очень важна, поскольку отвечает за правильные размеры и конфигурацию будущей каменки.

Чаще всего печи оборудуются теплообменниками. Такие конструкции предназначены для передачи тепловой энергии помещению. Они могут располагаться в любой части корпуса, но от этого не изменяются функциональные способности.

Тепло от горящего топлива поступает в теплоноситель, который размещается в теплообменнике и происходит постепенное его нагревание. Вода в баке имеет собственную температуру, отличающуюся от теплообменника. Эта разница способствует правильной циркуляции носителя тепла. Подогретая жидкость предназначается для гигиенических процедур.

После использования некоторого количества воды, в бак заливается следующая порция, и проходит повторный цикл.

Если предполагалось создание закрытой системы, где бак с водой выступает в качестве отопительного прибора, жидкость должна заливаться до розжига печи. В противном случае могут произойти необратимые деформации, обусловленные большой разницей температур.

Банный агрегат из трубы, которая оснащается теплообменником, обеспечивает теплой водой помещения предбанника и душевую. Это позволяет не устраивать дополнительный водонагревательный бак, и отопление здания будет обеспечено.

Конструкция печи с горизонтальной топкой

Большинство горизонтальных печей имеет идентичную конструкцию. Возможны небольшие отличия в зависимости от исполнения – расположение бака для воды и конструкция зольника. Перед работой следует сравнить разные проекты, изучить чертежи.

Расположение и параметры колосников имеют большое значение для эффективной эксплуатации горизонтальной печи. Если сделать их слишком широкими, тяга будет снижаться. Ширину колосников не следует делать больше 12 мм. Их следует располагать на всю длину топочной камеры.

Выбирая между стальными и чугунными колосниками, стоит отдать предпочтение последним. Такие элементы прослужат намного дольше. Для исключения забивания подсоса золой зольник приваривают в виде отдельного короба. Его подсоединяют снизу.

Часто окно для загрузки топлива делают в виде коробочного туннеля. Благодаря этому получается вывести дверцы топки и подувала в подсобную комнату. Это исключает появление грязи и огарков из моечной.

Коробку каменки устанавливают сверху конструкции, ближе к дымоходу. Передняя часть корпуса всегда оказывается холоднее. Часто она служит лишь для обогрева воздуха в помещении. В некоторых горизонтальных печах вывод дымохода изгибается. Это позволяет увеличить площадь контакта с камнями и баком для воды.

Приблизительный и точный расчет диаметра дымохода.

На сложной математической платформе базируются точные вычисления. Чтобы рассчитать диаметр дымохода, необходимо знать его основные характеристики, а также характеристики топлива и прибора отопления. Для примера можно взять расчет стандартной трубы с круглым сечением без поворотных узлов, подключенной к печи и работающей на дровах. Берутся следующие входные параметры вычисления:

• температура газов при входе в трубу t– 150°С;
• средняя скорость прохождения газов по всей длине – 2 м/с;
• скорость сжигания дров (топлива) при одной закладке B= 10 кг/час.

Следуя этим данным можно переходить непосредственно к расчетам. Сначала требуется узнать какой объем выходящих газов, он определяется по формуле:

Где V – это объем воздуха, необходимый для поддержания процесса горения со скоростью 10 кг/час. Он равняется – 10 м³/кг.

Подставив данное значение получим результат:

Затем подставляем это значение в формулу, по которой вычисляется диаметр дымохода:

Чтобы произвести такой расчет, нужно точно знать все параметры в будущей системы отвода газов. Данная схема очень редко применяется на практике, особенно в случае организации бытовой автономной системы отопления. Определить диаметр дымохода можно и другими способами.

Например, исходя из габаритов камеры сгорания. Поскольку количество сжигаемого топлива зависит от ее размеров, значит объем входящих газов тоже зависит от нее. Если открытая топка и дымоход с круглым сечением, то соотношение принимается 1:10. То есть когда размер камеры сгорания равняется 50*40 см, значит оптимальный диаметр дымохода будет составлять 18 см.

При возведении кирпичной конструкции дымохода соотношение равно 1:1,5. Диаметр дымоходной системы в этом случае должен быть больше размера поддувала. Квадратное сечение будет не меньше 140*140 мм (это связано с создающимися в кирпичной трубе завихрениями).

Изготовление вертикальной печи

Последовательность сварки вертикальной печи из трубы:

1. Отрежьте от трубы кусок высотой 90 см – это будет ваша рабочая основа.
2. Обустройте дно печи – приварите к нижней части трубы металлический круг, соответствующий ей по диаметру.
3. В нижней части трубы выполните вырез прямоугольной формы под поддувало: ширина – 18-20 см, высота – 50 см.
4. Сверху над поддувалом установите колосник: над прямоугольным отверстием приварите круглую металлическую пластину – ее диаметр должен точно соответствовать диаметру основной трубы, вырежьте середину круга и наварите на полученное отверстие пруты.
5. Над колосником выполните отверстие прямоугольной формы – это будет топочная камера. Далее вырежьте из металлического листа дверку, соответствующую своими размерами отверстию топочного отсека.

   Основа для металлической печи

6. Обустройте каменку: немного выше топки вырежьте отверстие прямоугольной формы, по уже упомянутой схеме установите в нем колосник, а затем смонтируйте на прямоугольник дверку.
7. Сверху заварите корпус трубы круглой заготовкой из металлического листа, предварительно выполнив в ней отверстие для дымоходной трубы. Приварите к отверстию саму трубу.
8. Установите дверцы топочного отсека и поддувала.

Как и в случае с горизонтальной моделью, зачистите корпус печи и покройте готовую конструкцию термостойкой краской. Из остатка трубы можете смастерить бак для воды.

Таким образом, в изготовлении печи из трубы в действительности нет ничего нереального. Ознакомившись с инструкцией, изучив особенности сварки и имея необходимые инструменты, вы сможете успешно справиться с задачей даже без посторонней помощи. А наградой за усилия будет надежная и безопасная топка, способная обогревать любую баню, независимо от ее габаритов.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

• Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
• В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе;
  2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции;
  3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
4. Приваривание к передней части печи фасадного листа;
5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
6. Закрепление дверцы;
7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

• Отрезается труба в 70-90 см. высоты;
• Срезные места зачищаются;
• К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
• Внизу конструкции монтируется дверца – поддувало;
• Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
• Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

• Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник;
  2. В него монтируется еще один колосник, где в будущем будут располагаться камни;
  3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
• На каждое отверстие монтируется купленная или сделанная своими руками дверца;
• Вверху прорезается круг для монтажа дымохода;
• Конструкция шлифуется и красится.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
   • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
   • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
   • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
4. фасадный лист приваривается к передней части печки;
5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
6. навешиваются дверцы;
7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

1. отрезают кусок основной трубы высотой 0,7-0,9 м;
2. места отрезов зачищаются;
3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
   • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
   • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
   • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
3. в верхней части вырезается отверстие для установки дымохода;
4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№	Иллюстрация	Описание
Шаг 1	Выемка грунта	В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2	Отсыпка щебня	Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3	Заливка раствора	Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4	Укладка рубероида	Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5	Раствор для заливки фундамента	Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6	Забетонированное основание	Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7	Кирпичная площадка под печь	Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран – пример

Вертикальная печь из трубы

Вертикальную конструкцию выбирают те, кому важна экономия места в парном помещении. Если вы выберете этот вариант, вам не нужно будет заботиться о внешнем размещении бака с водой и каменки. Основа этой печки – полутораметровый обрезок трубы. Технология изготовления довольно проста, если вы знакомы со сварным делом.

1. Первым делом соорудите опалубку под квадратный фундамент. Чтобы вычислить его параметры, нужно к диаметру стороны прибавить полметра. Усильте конструкцию, заложив в бетон арматуру. Но толщина фундамента не должна быть меньше 20 см! Когда бетон застынет, выложите поверхность кирпичом. Можно использовать тротуарную плитку.
2. Первую часть печи обычно выполняют из куска трубы в 1 м. Вырежьте внизу этой заготовки отверстие 5 х 20 см. Это будет поддувало. Оно же выполнит роль зольника. Проследите, чтобы низ трубы был идеально ровным. Он послужит опорой.
3. Над дверью поддувала нужно укрепить дно топки. Вырежьте из металлического листа круг. Его толщина должна быть не меньше 12 мм. В центре диска установите колосник. Его можно купить в магазине, а можно сделать самому. Это должна быть решетка, у которой ширина прутьев равна промежутку ними.
4. Вырежьте отверстие для топки, отступив от дна примерно 5 см. Размер дверцы – 25 х 30 см. Затем наварите петли. Установите створку.
5. Вверху топки установите отсекатель. Это прямоугольный металлический лист, по углам приваренный к трубе. Между стенками трубы и краями листа будет проходить воздух. Он будет лучше нагревать стенки печи.
6. Над этой конструкцией разместите каменку. Низ её изготовьте из решётки. Толщина прутьев – 12-16 мм. Приварите её, отступив 5-10 см вверх. Дверцу каменки выполните так же, как топочную.
7. Верх каменки закроет дно бака с водой, который выполняется из оставшегося обрезка длинной в полметра. Заварите дно кругом из листового железа. В центре этого диска сделайте круглое отверстие – сквозь бак будет проходить труба. Сделайте для этого резервуара съёмную полукруглую крышку. Внизу врежьте кран.

Оснащение шибером

Ещё один способ бороться с повышенной тягой, из-за которой дрова прогорают слишком быстро и не полностью — установка шибера на дымоход.

Шибер — это клапан, который перекрывает дымоходный вытяжной канал и перекрывает тягу:

1. В закрытом положении тяги практически нет — воздух почти не засасывается через поддувальную и топочную дверцы.
2. В полностью открытом положении шибера тяга максимальная — это режим растопки.
3. Частично задвинув заслонку, можно уменьшить тягу, чтобы дрова не пылали, а тлели. Так на одной закладке можно париться дольше, чем обычно.

В заводских печах длительного горения шибер делают поворотным. В условиях дачи легче сделать его сдвижным. Для этого лист всего лишь нужно вырезать по размеру, а в дымоходе сделать щель. Вытягивать такую заслонку можно за язычок.
