Купольная баня

Купольная баня с радиально-дуговым каркасом

Для строительства купола используют четверные сектора дуги, описывающие поверхность строения с пересечением оси полусферы. Изготовление кривых дуг является наиболее сложной частью процесса обустройства каркаса купольной бани. Поэтому их клеят вручную из нескольких слоев деревянных планок или собирают из отдельных коротких брусочков.

Все несущие дуги соединяются в верхней точке купольного здания бани с помощью специального металлического приспособления, именуемого «крабом», «медузой» или коннектором Фуллера.

Для увеличения устойчивости конструкцию усиливают горизонтальными деревянными распорками.

Если вместо дуги, равной длине четвертной части окружности, используется удлиненный сектор в 1/3, то купольная баня превращается в объект, фото, похожий на гриб-дождевик.

Корпус радиально-дугового типа получается значительно прочнее, чем система из геосекций. Купольная форма не мешает пристроить к бане крыльцо и врезать окна стандартной формы.

Помещение в форме купола делят на три отделения. Парилка в купольной бане почти всегда располагается в центре здания, так проще оборудовать проход дымовой трубы печи, комнату отдыха и предбанник располагают у окна.

Каркасные бани под ключ

Строительные компании предлагают проекты каркасных бань различного размера и дизайна, содержащие все необходимые элементы — предбанник, моечную и парную. В комплектацию может входить веранда, терраса, балкон или эркер. Заказывая каркасную баню под ключ, можно быть уверенным, что:

Проект будет адаптирован к условиям конкретного земельного участка: при необходимости будет проведено геологическое исследование.
В стоимость строительства включена доставка и разгрузка материалов.
Фундамент построят с учетом характеристик грунта.
При возведении будут использоваться экологически чистые строительные материалы.
Конструкция надежно утеплят и защитят от влажности.
Работы будут выполнены в оговоренные сроки (по договору).

Проект каркасного дома бани – мансардный этаж бани подходит для обустройства комнаты отдыхаИсточник forvardplast.ru

Результатом заказа под ключ станет баня, полностью готовая к эксплуатации. К дополнительным бонусам, существующим во многих компаниях, относится:

Возможность рассрочки. Позволяет планировать расходы семьи.
Прямое сотрудничество с поставщиками пиломатериалов. Это позволяет удерживать цены на доступном уровне.
Подарок. При заказе под ключ некоторые работы (установка печи, проводка электрики) выполняются бесплатно.

Виды купольных конструкций

По способу сооружения имеются следующие виды куполов:

геодезические;
стратодезические;
напыляемые.

Так называемый, напыляемый купол – объект, отличающийся простотой, надёжностью и красотой. Чаще всего утепление выполняется напыляемым пенополистиролом. На лёгком основании монтируется каркас из стеклопластиковой арматуры, после чего внутрь его помещается пневматический каркас, затем наносится слой пенополимера. Технология, как видите, крайне проста, но необычна.

Своими руками соорудить сие чудо не составит труда. Но некоторые специалисты утверждают (и я с ними полностью согласен), что этот вид купола не стоит применять для возведения бани. Причина проста: полимерные стены чрезвычайно плохо пропускают воздух, что не есть хорошо. Этот вид строения прекрасен для беседок, летних кухонь и теплиц.

Стратодезические купола славятся изысканным и грациозным обликом. Их сборка выполняется на основе ребер (гнутых), имеющих меридиональное направление. В такой купол чрезвычайно легко монтируются двери и окна, а также запросто пристраиваются веранда, терраса, беседка и т. д. Однако цена гнуто-клееного бруса невероятно высока.

Геодезический купол пользуется заслуженной популярностью в течение многих лет. Придумана геосота (второе название данной конструкции) в 40-х годах американским изобретателем Фуллером. Основой геодезической конструкции являются равносторонние треугольники. Такое купольное сооружение невероятно прочное и жёсткое.

Чтобы подобное творение радовало надёжностью, следует обеспечить добротность крепления в узлах и зафиксировать базис строения. Этот вид купола является лучшим для возведения здравницы, поскольку демонстрирует первоклассные технические и удивительные эстетичные характеристики.

Сферические домики чистоты украсят загородный участок и порадуют хозяев целебным паром!

Энергообеспечение бани

Следует помнить при проектировании бани, что это несколько помещений с достаточно высокой степенью влажности. Поэтому к электрооборудованию предъявляются повышенные требования к степени защиты от повышенной температуры и влаги. Электротехнические работы в банном домике должны выполняться в соответствии ГОСТ 50571.7.702-2013.

Для зоны отдыха можно использовать светодиодные лампы. Нагреватели в парилке подключают медным кабелем в кремнийорганической изоляции с использованием быстродействующих устройств защитного отключения токоведущей части. Правильно смонтированная система энергообеспечения банного домика обеспечит защиту пользователей от поражения электрическим током.

Монтаж

Перед тем, как обсудить сооружение купольной бани, хочу познакомить Вас с конструкцией, название которой «Добросфера». Сферическая парилка «Добросфера» – обычная каркасная баня, которую сможет собрать каждый человек, воспользовавшись инструкцией от фирмы-производителя по принципу конструктора. Объект самонесущий. Поэтому в парилке реально сделать любую планировку.

Половые лаги делаются с применением обычных досок, которые в комплект для сборки не входят. Каркас изготавливается из хвойных пород деревьев – ели, сосны и т. д. Сырьё проходит термическую сушку, но антисептическими составами не обрабатывается. Цена комплекта – от 32000 рублей. Разумеется, это цена только каркаса. Все остальные материалы приобретаются отдельно. Собрать инновационный конструктор не составит труда, поскольку в комплекте есть подробная инструкция.

Давайте уже приступим к работе. Чтобы соорудить данную баньку, производим следующие действия.

Выполняем замеры.
Выравниваем место.
Делаем фундамент. Подойдёт ленточное основание или свайный базис.
Выбираем тип крепления рёбер. Есть два вида – коннекторный и безконнекторный .
Устанавливаем коммуникационные системы.
Собираем каркас согласно схеме.
Выполняем наружную обшивку (чаще всего ОСП плитой).
Устанавливаем окна и двери.
Монтируем кровлю (разумно применить гибкую черепицу).
Наполняем каркас теплоизоляционным сырьём (реально применить эковату или минераловатные плиты).
Производим внутреннюю обшивку бани и не забываем про пароизоляцию.
Настилаем полы, возводим перегородки и полки.
Устанавливаем печь и монтируем дымоход.
Выполняем внутреннюю отделку.
Расставляем предметы интерьера.

На этом всё. Любуемся очаровательной сферической баней.

Есть и другой вариант возведения купольной парильни.

Делаем замеры.
Выбираем площадку для сооружения бани.
Рабочую область очищаем от мусора, снимаем грунтовой покров, засыпаем зону щебёнкой и песком.
Устанавливаем опорный десятиугольник (вместо фундамента).
Делаем трапеции из досок.
На песчаный «фундамент» кладём рубероид и трапеции.
Соединяем трапеции саморезами.
Делаем стены из брусков, соединённых саморезами.
Изготавливаем рамы для окон и дверей.
Обшиваем стены досками.
Изготавливаем рёбра каркаса из брусков.
Покрываем деревянные элементы антисептиком и антипиреном.
Делаем перерыв – сутки.
Изготавливаем пластинчатые коннекторы из металла.
Заливаем коннекторы монтажной пеной или смолой.
Возводим каркас купола. Элементы соединяем саморезами.
Обшиваем фанерой купол внутри.
Утепляем стены.
Облицовываем купол снаружи ОСП плитами и черепицей.
Настилаем полы.
Монтируем коммуникационные системы.
Устанавливаем печь-каменку.
Выполняем внутреннюю отделку.
Расставляем предметы интерьера.

На этом всё. Наслаждаемся прекрасной сферической парильней!

Как видите, технология сборки купольной баньки не очень проста. Я бы сказал — необычна и непривычна. И если Вы сомневаетесь в своих строительных способностях, обратитесь за помощью к специалистам.

Парильня-купол – «жемчужина» загородного участка, дарящая райское наслаждение!

Весёлой сборки, уважаемые читатели. До новых встреч!

Цитата мудрости: Что для одних — нелепость, для других — доказательство (Шефтсбери Эшли Купер).

Все, что знаю, расскажу

Секреты строительства

Купольная баня не так сильно отличается от обычной, как это может сперва показаться. Каркас для такой постройки изготавливается из осины или старой полевой сосны. Главная сложность кроется в соединении каркасных элементов. Парилки-геосферы состоят из геосот – точек схождения 5-6 оголовков. От прочности геосот зависит срок службы и безопасность объекта.

Для возведения полусферы строители используют две технологии:

При работе с радиально-дуговым каркасом для выкладки купола берутся четверные сектора дуги. Они описывают всю поверхность постройки и пересекают оси полусферы. Кривые дуги строители приклеивают вручную – на основе деревянных планок или коротких брусков.

Все несущие дуги пересекаются на вершине купола и фиксируются металлическим «крабом» – коннектором Фулера. Чтобы сделать конструкцию более устойчивой, устанавливаются горизонтальные деревянные распорки.

Баня из геоэлементов также строится с помощью равносторонних треугольников. С помощью последовательного соединения секторов можно придать парилке любые размеры. При сборке такой бани часто берутся готовые детали, которые строительная фирма делает заранее.

Все, что требуется от строителей – это приехать на объект и собрать коробку. Элементы скрепляются металлическими уголками. Главный плюс такой бани – транспортабельность. Сборная конструкция легко перемещается, в то время как радиально-дуговая привязана к земле.

Купольная баня своими руками: миф или реальность?

Сможет ли человек, не имея специальных навыков в строительной сфере деятельности построить купольную баню своими руками? Для начала стоит детально ознакомиться с многочисленной информацией, представленной во Всемирной Паутине. Затем следует проконсультироваться со специалистом по поводу планировки комнат и только потом приступать к закупке материала. Оригинальный проект в сочетании с правильным проектированием в значительной степени снизит расходы на отопление, а это примерно 80-90%! Сверхсовершенная искривленная поверхность способствует натуральной циркуляции, а также максимально эффективному воздухообмену во всей помещениях купольного строения. В свою очередь купола отличаются невероятными световыми характеристиками, поскольку сферические формы не рассеивают тепловое излучение и свет.

Купольная баня: проекты

Купол под сауну обычно строят в двух вариантах. Все зависит от требуемого уровня комфорта и планируемой вместительности купольной бани. К первому типу относят одноместные проекты одноместных микросаун и бани семейного типа, рассчитанные на посещение двух, максимум трех человек. Ко второму типу относят полноценные сауны с разделением подкупольного пространства на несколько помещений, с комнатой отдыха, мойкой и обособленной парилкой

Купольные бани — малышки

Купольные бани-малютки очень удобны тем, что на их прогрев уходит 10-15 минут, а качество пара заметно выше, чем у традиционных саун.

Конструктивно купольные мини-бани собираются на деревянном помосте или даже обычном утепленном щите из досок. Диаметр основания редко превышает 1,8-2 м. В качестве наружной отделки используется деревянная черепица, гонты либо шпунтованная рейка. Несущий каркас собирается из деревянных арок, иногда даже без горизонтальных поперечин.

Важно! Основная ценность купольной мини-бани заключается в ее мобильности. Сауну моно привезти на дачу в кузове грузовика, а по завершению сезона перенести на хранение в сарай или под навес

Бани средних размеров

Семейные сауны купольного типа по конструкции практически не отличаются от мини-бань. Под куполом нет ничего, кроме полок и печки. Корпус купола собирают по той же каркасно-арочной схеме. В основании сферы заливают плитный утепленный фундамент, в бетон заделывают анкерные болты и металлические уголки. Каждая арка имеет свое индивидуальное крепление, поэтому проблем с жесткостью купола не бывает даже в экстремальных ситуациях. Диаметр основания купола такой бани может достигать 5-6 м, высота до 3 м.

По проекту пол зашивается досками с проливными щелями, благодаря чему в парилке можно одновременно мыться и принимать душ. Вода свободно уходит из-под купола по сливным желобам.

Печь каменку можно поставить в центре купола, а полки разместить вокруг цирковым способом.

В более современных проектах каменку переносят ближе к входной двери. Такая схема удобнее, так как места становится заметно больше, а кроме того, можно париться даже зимой, но для этого купольную поверхность нужно будет утеплить пеноплексом толщиной не менее 100 мм.

В большинстве проектов окна и двери просто врезают во внутреннюю облицовку стен. Если купольная баня строится без дополнительного утепления стен, в летнем варианте, то достаточно будет вырезать с использованием переходного тоннеля из обычной вагонки.

Проект полноценной купольной бани

Постройка сауны в форме купола оправдывает себя в любом случае, даже если планируется пользоваться такой баней в течение десятков лет. Благодаря тому, что у купольной бани нет чердачного помещения, наиболее уязвимая верхняя часть хорошо прогревается, сушится и, как следствие, отлично сохраняется в течение многих лет. Хотя есть и проекты с жилым вторым этажом.

Большие купольные бани в 5-6 м высотой обычно строятся фирмами подрядчиками по типовым проектам.

Купольную постройку можно собрать из сот по шаблону с помощью сварки, или же использовать готовые шестиугольные ячейки из пенополистирола, облицованного деревянными рейками.

Прочность корпуса бани получается настолько большой, что существуют реальные проекты строительства банных комплексов купольного типа с диаметром в основании до 20 м. При этом стоимость такой бани примерно на 25% ниже, чем в проектах традиционных саун в виде срубов и каркасных домиков.

Краткий экскурс в историю

Наши не совсем далекие предки, жившие всего сотню лет назад, по-иному относились к пониманию комфорта в доме и различных надворных строениях. К примеру, в соответствии с актуальными на то время практическими руководствами под авторством прославленных деятелей инженерии и строительства, размеры банных помещений могли сравниться с площадью комнат в типичных современных городских квартирах или даже превышали таковую.

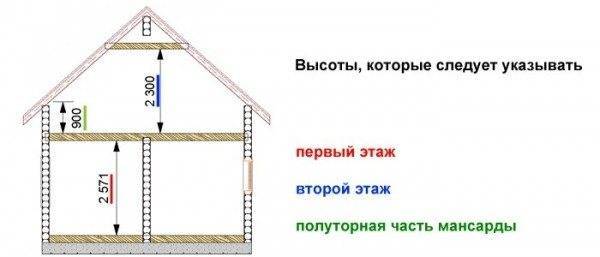

Высоты, которые стоит указывать в проекте

Как и сегодня, в те времена размеры каждого помещения в бане рассчитывались с учетом того, сколько людей будет одновременно в нем находиться, но положения кардинально отличались. К примеру, рекомендовалось, чтобы в раздевалке приходилось 7,3 м3 на каждого посетителя, в помывочной и парилке этот показатель увеличивался до 19,5 м3. Рекомендованная высота потолков, при этом, составляла 310 см. Таким образом, каждому парильщику старались выделить порядка 6,1 м2 свободного пространства, и минимальная площадь парилки, рассчитанной на одновременный прием троих человек (а по тем временам это была очень даже скромная компания) должна была составлять 18,3 м2 – примерно такие габариты имеет большая комната в современных городских квартирах.

Раньше бани строились с просторными помещениями, чтобы места хватило всем членам семьи

Но столь приятные русской душе просторы остались в прошлом. Сегодня к решению рассматриваемых вопросов приходится подходить чисто с практической стороны, т.к. возможностью возведения бани, имеющей размеры, схожие с жилым домом, располагает далеко не каждый застройщик.

Сегодня парные в русских банях не отличаются большой площадью и высотой потолка

Как выстраивать баню в виде сферы

Самым простым для создания своими руками считается строительный проект из геоэлементов. Как правило, такие купольные типы построек называют геосферами или геозданиями, а каркасные точки, в которых соединяются и сходятся от 5 до 6 вершин оголовков, названы геосотами.

Основание под банное помещение

Несмотря на то, что внешне все кажется жестким и прочным, нижняя часть геосферы считается самой уязвимой для нагрузок по бокам и влаги. По этой причине купольные бани на базе геоэлементов с радиусом основания больше 5 метров рекомендовано привязывать к земле любыми возможными методами. Лучше всего выстраивать свайное основание, в котором используются асбестоцементные трубы с обвязкой брусом из сосен 0.2*0.2 метра. Внутри кольца укладывают дополнительные перемычки (балки), чтобы обустраивать черновой пол для купольной бани. Если габариты фундамента парилки меньше 5 метров (в диаметр), то можно устанавливать каркас на сухой площадке, которая бетонирована. Перед тем, как начать сборку купольной бани, из досок из бруса требуется собрать промежуточный настил, который послужит в будущем для обустройства пола чернового типа и утепления нижней части помещения купольной постройки.

Материал для купольного корпуса

В роли материала для строительная полноценной бани с куполом применяют исключительно старую полевую сосну или осину. Дело в том, что древесина осины, даже когда она закрыта отделкой, спустя 0.5-1 год набирает основную прочность, твердость и становится невосприимчивой ко влаге. Осиновый каркас получится устойчивым и прочным к воде, даже если заказчик поставит баню купольного типа прямиком на землю. Из сосны термообработанного типа выстраивают дуговые купольные постройки, и при этом древесину все равно подвергают дополнительной обработке посредством масляных пропиток.

Сборка каркаса

Монтаж и утепление печи

Утеплительный процесс для бани каркасного типа в полной мере будет соответствовать технологии тепловой изоляции кровельного пирога. После сборочного процесса каркаса по наружным поверхностям укладывают пленку для паровой изоляции, а также набивают рейки продухов. После купольная конструкция должна быть обшита вырезанными ОСБ треугольниками. Стыки между разными секторами заклеивают посредством герметика, а после купольную парилку грунтуют и оклеивают при помощи битумной черепицы. Внутри же на паровую изоляцию укладывают минеральная вату, утеплитель затягивают пленкой из полиэтилена фольгированного типа, набивают обрешетку, и после можно нашивать материал для отделки. Для прогревания и отопления купольной постройки в идеале следует использовать электрическую каменку – так помещение получится очень теплым, и потому перерасход электрической энергии будет малым. Если для сауны выбран проект, где установлена дровяная печь, ее следует устанавливать и проверять в работе до того, как будет произведена сборка пола и внутренняя отделка парилки. Это делают для проверки работы дымоходной части постройки. Пока корпус не обшит, можно всегда переносить или переделывать узел прохождения трубы.

Баня-купол: история и новые решения

Многие специалисты утверждают, что постройки в виде полусферы стали активно строиться и использоваться во второй половине прошлого века, после того как концепцию подобного сооружения в форме геодезического купола-полушара оформил и запатентовал предприимчивый инженер из США. На самом деле идея бани-купола стара, как мир, не говоря уже о том, что купольные крыши и полусферы активно используются в архитектуре стран Ближнего востока и Кавказского региона. Для тех, кто с недоверием относится к идее обустройства бани под куполом, можно посоветовать посмотреть на существующие по сей день Тифлисские купальни.

Делали их по разным проектам, используя доступные на тот момент строительные технологии:

Выкладывали купольный верх рядами из клиновидного кирпича;
Строили на несущем каркасе из деревянных дуг с дальнейшей обшивкой купола дранкой под оштукатуривание глиной или мощением деревянной черепицы;
Купольную крышу могли выложить из предварительно обожженных глиняных горшков.

Вариантов существует немало, и во всех проектах без исключения основным вопросом было обеспечение прочности строения

Так же, как и в традиционных банях, стены, неважно, купольной они формы или обычной, должны быть теплыми, паропроницаемыми, и при этом каркас должен быть легким и очень жестким. При этом проектов деревянных купольных бань не сохранилось ни в эскизах, ни в виде реальных построек

Дерево — не самый лучший материал для купольной сауны, поэтому использовался все больше ракушечник или легкий туфовый камень.

Купольная баня – родоначальница парилок! Особенности возведения сферической здравницы!

Весенний привет, уважаемые друзья! Хотите, чтобы окружающие люди завидовали Вашей красоте, здоровью и молодости? Постройте парильню и регулярно её посещайте. Сладкозвучное сочетание нежного пара, душистого веника и ароматных травяных напитков позволит раз и навсегда забыть о старости и болезнях. Кроме благотворного воздействия на организм людей, банька способна придать участку красочные нотки благородства, элегантности и грациозности.

Решились на возведение жаркой парилки? Желаете выделиться? Грезите обзавестись экстравагантным сооружением? Не знаете, что придумать? Тогда Вам наверняка придётся и по нраву, и по душе купольная баня! Баня-сфера – это настоящее произведение искусства, которое способно подчеркнуть тонкий вкус и высокое чувство стиля.

Я Вас заинтриговал? В таком случае, усаживайтесь удобнее, я сейчас расскажу об особенностях шедевральной композиции!

Купольная баня: проекты

Купол под сауну обычно строят в двух вариантах. Все зависит от требуемого уровня комфорта и планируемой вместительности купольной бани. К первому типу относят одноместные проекты одноместных микросаун и бани семейного типа, рассчитанные на посещение двух, максимум трех человек. Ко второму типу относят полноценные сауны с разделением подкупольного пространства на несколько помещений, с комнатой отдыха, мойкой и обособленной парилкой
