Откуда берётся влага?
Многие люди задаются вопросом о том, откуда в почти герметичной системе может образоваться влажность. Это связано с тем, что в воздушных массах всегда присутствует небольшой процент влаги. Если наблюдается повышенная влажность, которая возникает при туманах, дожде либо в разогретых помещениях, число влаги заметно повышается.
Некоторое количество влаги способно проникнуть через паробарьер, пенобетонную или кирпичную кладку. Сделать между слоями вакуум почти невозможно. Водяные пары из-за влияния температурных перепадов будут оседать на охлажденной поверхности и проникать в материал для утепления. Из-за данных процессов конструкция из древесины начинает разрушаться, поэтому кровельная вентиляция должна качественно обустраиваться, чтобы минимизировать ущерб.
Предназначение и основные типы
Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:
- 1. Во внутренних комнатах коттеджа.
- 2. В фановой трубе стояка канализации.
- 3. В чердачном подкровельном пространстве.
Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.
Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.
В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.
Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.
Применение металлических вентиляционных труб в воздуховодных каналах
Это интересно: Как избавиться от муравьев на даче (видео)
Рабочий процесс – поэтапная технология
Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.
Этап первый – подготовительный
Первоначально следует подготовить все необходимое для последующих работ:
- Приобрести трубу, если нет в наличии, и огнезащитный материал.
- Крепежные материалы.
- Инструмент:
- Строительный уровень.
- Сварочный аппарат – в том случае, если трубу придется стыковать.
- Шуруповерт.
- Молоток.
- Лобзик и болгарку.
- Деревянный брус.
- Отделочный материал.
- Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.
Этап второй – подготовка кровли
Теперь переходим к процессу, где уже требуется работать своими руками:
- Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
- Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
- С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
- Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.
Вместо бруса можно использовать металлический профиль
Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.
В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.
От короба можно отказаться, если приобрести кожух на трубу из оцинковки
Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.
Этап третий – сквозное отверстие
Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:
- В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
- Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.
Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок
Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.
Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:
- Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
- Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
- Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
- Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
- Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
- Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.
Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы
Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)
Дымовая труба
Функции
Функции дымовой трубы вполне понятны: она позволяет отвести продукты сгорания за пределы дома. Вывод трубы через кровлю исключает их попадание к окнам и балконам.
Дымовая труба на кровле частного дома.
Монтаж
Ключевые требования к проектированию и монтажу дымовых труб изложены в СНиП 41-01-2003. Для удобства читателя я приведу их здесь.
Отдельная дымовая труба предусматривается для каждого котла или печи. Исключение — две печи, расположенные в одной квартире и на одном этаже. Они могут использовать общий дымоход.
Сечение трубы определяется тепловой мощностью печи. СНиП приводит следующие значения:
| Тепловая мощность, КВт | Внутреннее сечение дымовой трубы или канала, мм |
| 3,5 и менее | 140х140 |
| 3,5 — 5,2 | 200х140 |
| 5,2 — 7,0 | 270х140 |
Для круглой трубы площадь внутреннего сечения не должна быть меньше указанной для прямоугольных труб.

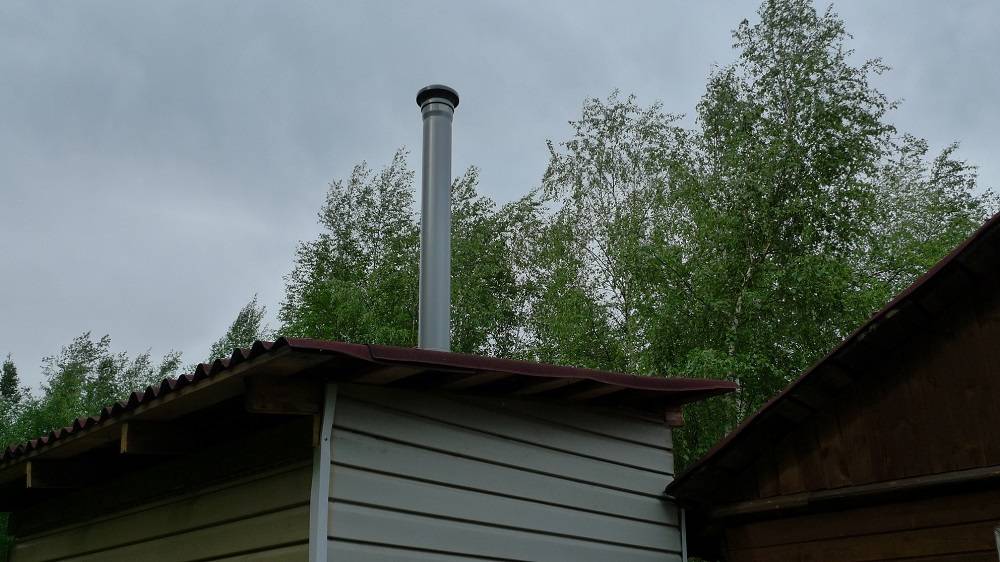

Дымоход из круглой нержавеющей сэндвич-трубы.
Минимальная высота дымовой трубы от колосника печи до устья составляет 5 метров. Меньше — нельзя: в этом случае в дымоходе не возникнет достаточной для его эффективной работы тяги.
Высота трубы над кровлей должна быть равной или превышать следующие значения:
Для плоской кровли — 0,5 м;
- При расположении на расстоянии от 1,5 до 3 метров от конька скатной кровли выступающая над ним часть трубы не должна быть ниже конька. То же ограничение действует для парапета;
- Если дымоход удален от конька на 3 и более метров, он не должен быть ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту.

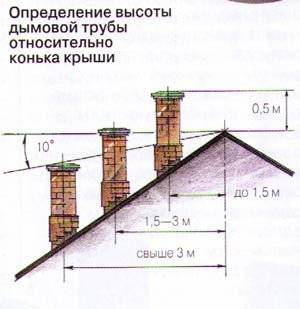

Зависимость высоты дымохода от его расположения на скатной кровле.
В качестве материала дымохода могут использоваться:
- Для дровяной печи или котла — глиняный кирпич, жаростойкий бетон, асбестоцемент и сэндвич-труба из нержавейки с негорючим утеплителем между стенками. При этом максимально допустимая эксплуатационная температура равна 300 С для асбестоцемента и 500 — для нержавейки;
- Если в качестве топлива используется уголь, труба может быть только кирпичной или изготовленной из жаростойкого бетона.
Устье трубы должно быть защищено от осадков, при этом зонтик не должен ограничивать выход дыма.
Зонтик над дымовой трубой.
Разделка трубы на крыше или в перекрытии (утолщение кирпичного дымохода, обеспечивающее нужную степень теплоизоляции) должна быть на 70 мм толще пирога кровли, перекрытия или потолка. Если дымоход прокладывается в капитальной стене или перегородке из горючего материала, разделка выполняется на всю высоту и толщину перегородки. Зазор между разделкой и стеной заполняется негорючим материалом (как правило, базальтовой ватой).
Как провести трубу через крышу из шифера или профлиста?
Она выпускается между стропил, на расстоянии не менее 15 см от негорючих несущих конструкций и не менее 30 см от горючих. Вокруг дымохода сооружается короб, который зашивается снизу листом оцинкованного железа с подкладкой листового асбеста. Короб заполняется базальтовой ватой или мелкофракционным керамзитом.
Проход дымовой трубы через перекрытие.
В кровельном материале под трубу вырезается отверстие. Шифер режется болгаркой с диском по камню или алмазным, профлист и металлочерепица — той же болгаркой, но с диском по металлу.

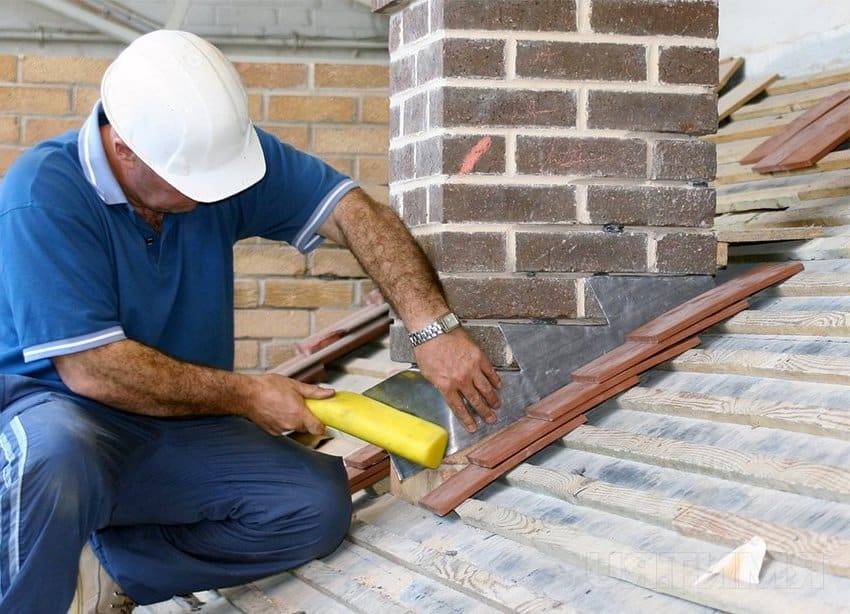

Как выполнить обход трубы на крыше, сделав ее соединение с кровлей герметичным?
- От трубы вниз по скату под кровельный материал, но поверх гидроизоляционной пленки укладывается галстук — оцинкованный лист с отбортовкой. Его верхний край заводится в неглубокую штробу в дымоходе. Внизу ската галстук открывается в водосточный желоб;
- Дополнительная гидроизоляция трубы на крыше в штробе по периметру дымохода выполняется жаростойким силиконовым герметиком;
- Поверх галстука укладывается с минимальным зазором кровельный материал;
- Последним по периметру устанавливается пристенный профиль.
Обход печной трубы на кровле из металлочерепицы.
В случае, если кровля выполнена из мягкого материала (битумной черепицы или рубероида), она укладывается с нахлестом на трубу. Верх нахлеста прижимается металлической планкой, которая садится на герметик (желательно — с заходом верхнего края в штробу).
При обходе круглой трубы общие принципы гидроизоляции остаются теми же, меняется лишь форма галстука и планки примыкания.
Точки вентиляции в кровле
Чтобы воздушные потоки могли беспрепятственно заходить и выходить из кровельного пространства, делают различные отверстия. Устанавливают эти элементы не хаотично, а в строго предусмотренных для этого местах.
Карнизная вентиляция (карнизные продухи) устанавливается в местах, где крыша отходит от стены, образуя свес. На карнизные продухи в обязательном порядке устанавливаются решетки из пластика или металла, это позволяет сделать кровельное пространство недоступным для птиц и крупных насекомых. Способ монтажа обычно выбирается в зависимости от обшивки фасада здания. У деревянных построек карнизы подшиваются досками, у домов, обшитых сайдингом, используются специальные элементы – софиты. Они представляют собой пластины с перфорацией.
Софиты с перфорацией для подшивки карнизов.
Про особенности софитов подробнее читайте в статье «Софиты для подшивки карнизного свеса: особенности и монтаж».
Слуховые окна – разновидность оконных проемов, которые прорезаются в кровле. В некоторых постройках слуховые окна могут использоваться еще и для освещения чердачного помещения. Если в слуховых окнах используются не стекла, а решетки, то они не могут использоваться для отапливаемого помещения, так как не будет обеспечиваться необходимая теплоизоляция.
Слуховое окно, используемое для вентиляции чердачного помещения.
Коньковый аэратор часто применяется для вентиляции кровель, покрытых мягкой черепицей. Аэратор имеет сложную структуру, которая позволяет ему выпускать воздух вместе с конденсатом, но не допускать внутрь кровельного «пирога» влагу с улицы. Воздушный поток циркулирует естественным образом, заходя через карнизные продухи (софиты) и выходя через конек. Сверху аэратор покрывается материалом, которым покрыта остальная часть крыши, это позволяет элементу не выпадать из общего облика здания.
Коньковый аэратор для мягкой черепицы покрывается теми же гонтами, что и остальная часть крыши.
Коньково-точечная вентиляция (КТВ) – вентиляционный элемент, который врезается в поверхность крыши и обеспечивает отвод воздуха вместе с конденсатом. Элемент устанавливается из расчета 1 на 60 м.кв. На КТВ ставятся решетки, чтобы защитить кровельный пирог от птиц и мусора.
Вентиляционный элемент КТВ.

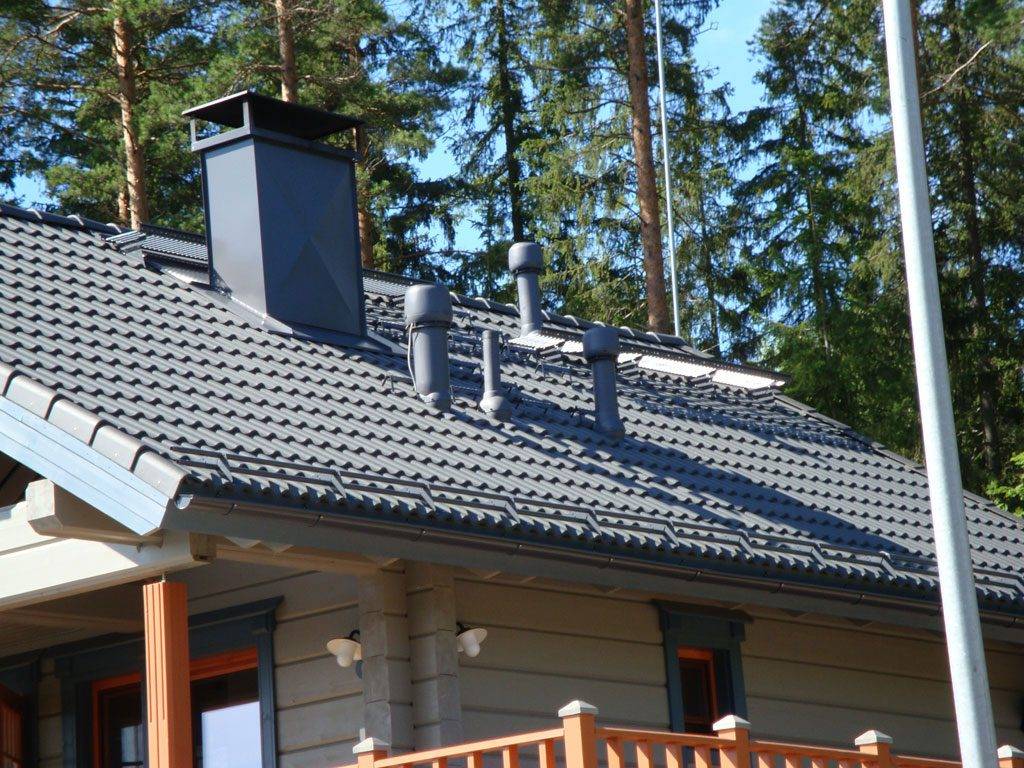

Вентиляционные трубы – элемент по принципу действия схож с КТВ. При этом он может подключаться к внутренней вентиляционной системе дома и обеспечивать выход влаги и отработанного воздуха не только из кровельного «пирога», но и из мансарды, канализационных стоков, печей и каминов, ванных комнат и других помещений. На трубу устанавливается сетчатый фильтр и защитный зонтик, которые предохраняют этот элемент от попадания мусора. В основание укладывается фартук, который обеспечивает герметичное примыкание к поверхности крыши.
Вентиляционная труба для кровли.
Вентиляционные трубы бывают изолированными и неизолированными. Первый вариант применяется при использовании в качестве печной вытяжки. В этом случае кожух дополнительно утепляется, чтобы предотвратить образование конденсата под ним.
Внутрь вентиляционной трубы можно установить вентилятор, который будет создавать принудительную тягу.
Узел прохода венттрубы: особенности конструкции
Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.
Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.
Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:
- тип кровли – плоская, двускатная, односкатная, сложная;
- вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
- угол скатной кровли.
Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.
Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.
Основные требования к узлу прохода:
- инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
- желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
- в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
- для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.
Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.
Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.
Противопожарная защита дымохода
Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:
- Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.
- Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.
- Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.
Гидроизоляция трубы
Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.
Основные этапы монтажных работ:
- Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.
- Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.
- Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.
- Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.
- Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

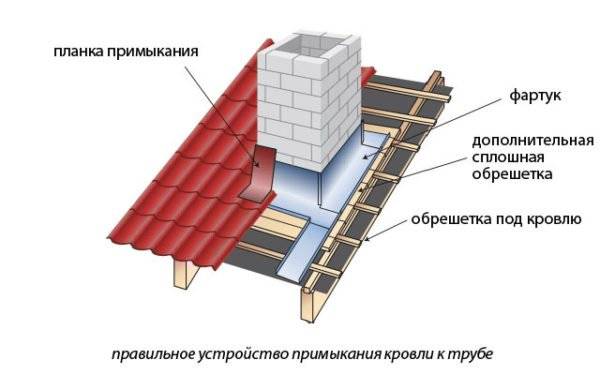

Устройство примыкания кровли к трубе
Устранение течи на крыше возле трубы
Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.
Изоляция битумной лентой проходит в 5 шагов:
- Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.
- Влажной тряпкой удаляют пыль и грязь.
- В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.
- Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.
- Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.
Герметизация дымохода своими руками с помощью битумной ленты

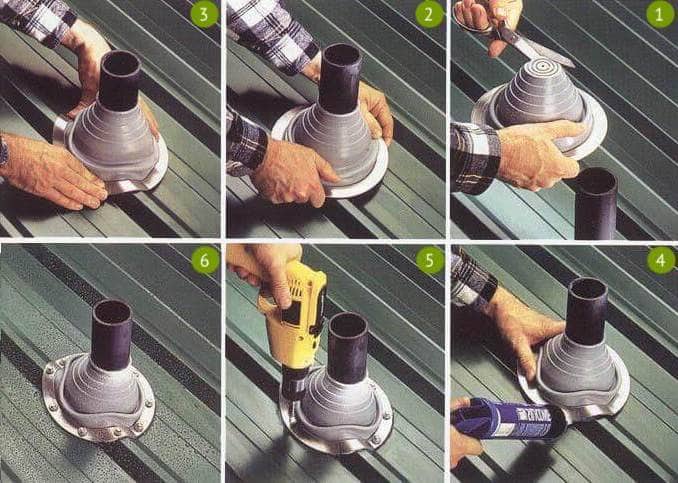

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:
- В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.
- Надевают на внешнюю часть стояка, опускают до уровня кровли.
- В местах соприкосновения крыши с менжетом используют защитный слой герметика.
Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек
Создание металлических отводов
Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.
Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.
Герметизация трубы с помощью металлических «раскладок»
Стоимость материала и работ
Стоимость услуг по монтажу и ремонту кровельной проходки в зависимости объема или сложности работ составляет 450-850 руб./м2.
| Наименование материала | Цена |
| Самоклеящейся полосы с алюминиевой фольгой длиной 12.5 м, шириной 8 см | 2500-3000 руб. |
| Битумная мастика | 50 руб./кг |
| Цементная мастика | 40 руб./кг |
| Фартук | 100 руб./м погонный |
| Эластичная проходка Мастер Флеш для заделки труб | 1500 руб. |
| Фланец | 500-800 руб. |
Создавая гидроизоляцию узла примыкания крыши к дымоходной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.
Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.
Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.
Как выполняется герметизация трубы на крыше будет рассказано далее в статье.
Частые ошибки и проблемы при установке
Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.
Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.

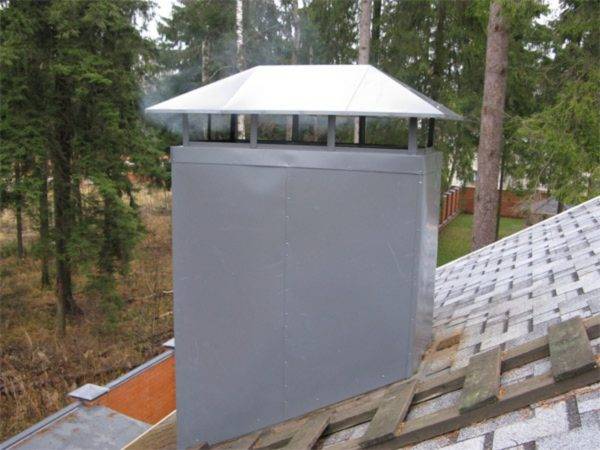

Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.

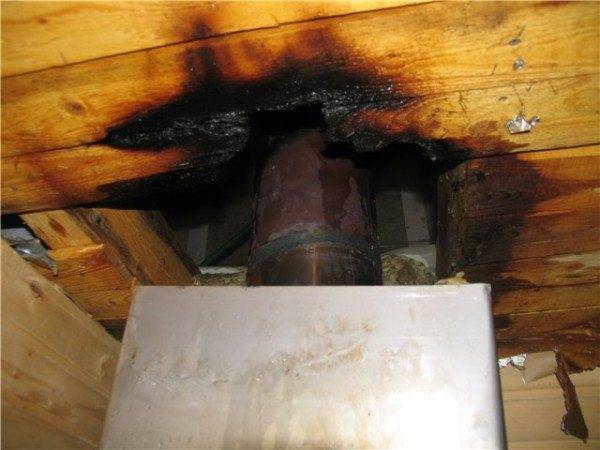

Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.
Зачем нужна?
Вентиляция крыши выполняет такие основные задачи:
- Защищается от перегрева в жаркие летние дни материал покрытия крыши и чердак, поскольку движение воздуха особенно под металлическими листами не позволяет нагреваться материалу.
- Зимой в сильные морозы в результате отвода лишней влаги от покрытия крыши предотвращается образование льда, снижается опасность нагромождения снежных шапок.
- Влага не скапливается в несущих конструкциях каркаса крыши, разных изоляционных слоях, мягком покрытии, что продлевает срок службы здания, защищает от разрушения.
- Предотвращается расслаивание мягких покрытий, ржавление металлических листов и профилей, растрескивание шифера, керамической черепицы.
Важно
Вентиляция крыши – это конвекционные потоки воздуха, которые циркулируют от нижнего края конструкции до самого конька, обеспечивая эффективное отведение влаги, поддержку оптимального микроклимата.
Обзор вентиляционных систем
При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.
Кровельная вентиляция «Вирпласт»
Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.
Преимущества:
- лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
- полная герметичность на кровле;
- стильный дизайн;
- разнообразие моделей под все виды покрытия;
- гарантия 10 лет.
Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию
Кровельная вентиляция «Технониколь»
Системы вентиляции «Технониколь» выпускаются в двух вариациях:
- для проветривания подкровельного пространства;
- для принудительной циркуляции воздуха в чердачных помещениях и мансардах.
Преимущества:
- эстетичный дизайн и доступная стоимость;
- повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
- простая установка с подробной инструкцией.
Кровельная вентиляция Vilpe
Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.
Преимущества:
- изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
- устойчива к ультрафиолету и климатическим перепадам;
- экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
- большое разнообразие цветов и современный дизайн.
Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры
Кровельная вентиляция Kronoplast
Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.
Главной особенностью этой продукции является стопроцентная непроницаемость на крыше всех выходов, без чего полноценная вентиляция нереальна. Кровельные элементы выпускаются для любых покрытий в шести основных цветах.
Осадки и вентиляционная труба: способы защиты
Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.
Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.
Правильное расположение вентканалов
Высота трубы зависит от градуса наклона ската
Конструкция проходного узла при выводе вентиляции на крышу
Труба может быть полимерной — она долговечна
Грибок монтируется с помощью метизных креплений
Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.
Грибок проще монтировать на вентканалы с круглым сечением.
Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.
Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.
Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.
Вентиляция в доме — характеристики и особенности
Хорошо, когда система вентиляции предусмотрена проектом, и все технологические отверстия прохождения изготовлены в ходе строительства. Но, что же делать, если дом не имеет никакой системы вентиляции, а если она и существует, то не совсем хорошо справляется со своими обязанностями.
Исправить данную проблему можно установкой системы принудительного вентилирования, но это не совсем дешевое удовольствие, а значит не каждому оно подойдет.
Другим способом решения проблемы может послужить монтаж вентиляционной системы естественного вентилирования, которое завершается установкой выходной трубы на крыше дома. Монтаж этой трубы не такая уж и простая работа, как кажется на первый взгляд. Потребуются определенные строительные навыки, если вы хотите выполнить эту работу самостоятельно.
При неверных расчетах и некачественной установке, можно столкнуться с такими проблемами, как:
- Неверно рассчитанная длина вентиляционной трубы (слишком короткая), может существенно снизить интенсивность движения потоков свежего воздуха;
- Неправильно выбранное место установки трубы может привести к обратному эффекту системы вентилирования;
- Плохо заделанное отверстие, во время дождя будет давать течь, что будет способствовать намоканию утеплителя, а промокший утеплитель теряет все свои теплоизоляционные свойства.
- Плохое утепление трубы при сильных морозах приведет к её промерзанию.
Специалисты советуют по возможности не соединять все вентиляционные каналы в единую систему. Так как при определенных погодных условиях, когда образуется обратная тяга, неприятные запахи будут распространяться по всему дому.
Раздельная вентиляция
Современные типы кровель обязывают к созданию под них сложной системы конструкции кровельного пирога. Поэтому монтажные работы необходимо выполнять с особой внимательностью и точностью, чтобы не повредить элементы стропильной системы, что может привести к ослаблению конструкции в целом.
Монтаж вентиляционных труб на крыше
Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.
Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.
Это индустриальные изделия отечественного или иностранного производства
В независимости от страны производителя важно грамотно его смонтировать
До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.
После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.
После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.
Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.
Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.
Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.
Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.
Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.
Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.
Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.
