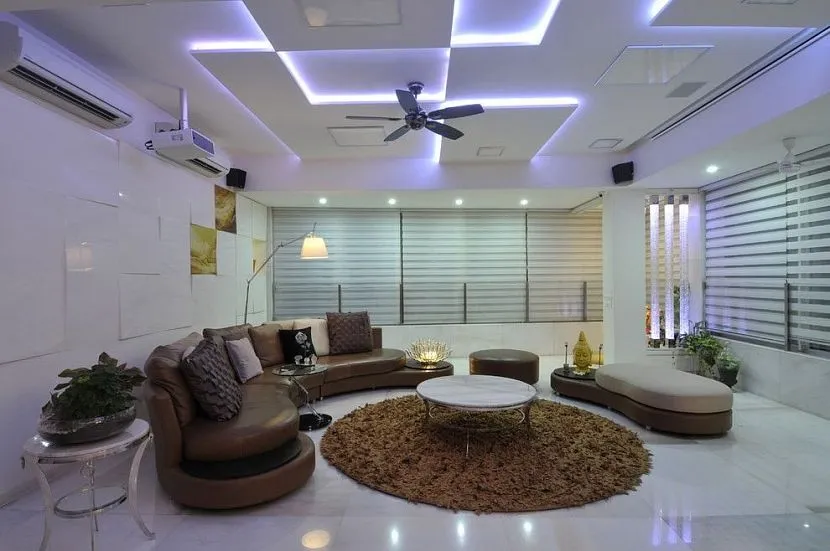

Светодиодные ленты для подсветки потолка

SМD 5050

Современные диодные ленточные осветители SMD-5050 производятся в соответствии с технологическими требованиями surfасе mоuntеd dеviсе, что предполагает монтаж всех составляющих на специальной плате.

Предварительно все контактные площадки покрываются паяльной пастой, после чего осуществляется групповая пайка всех установленных компонентов, промывка и финишное покрытие специальным защитным слоем.

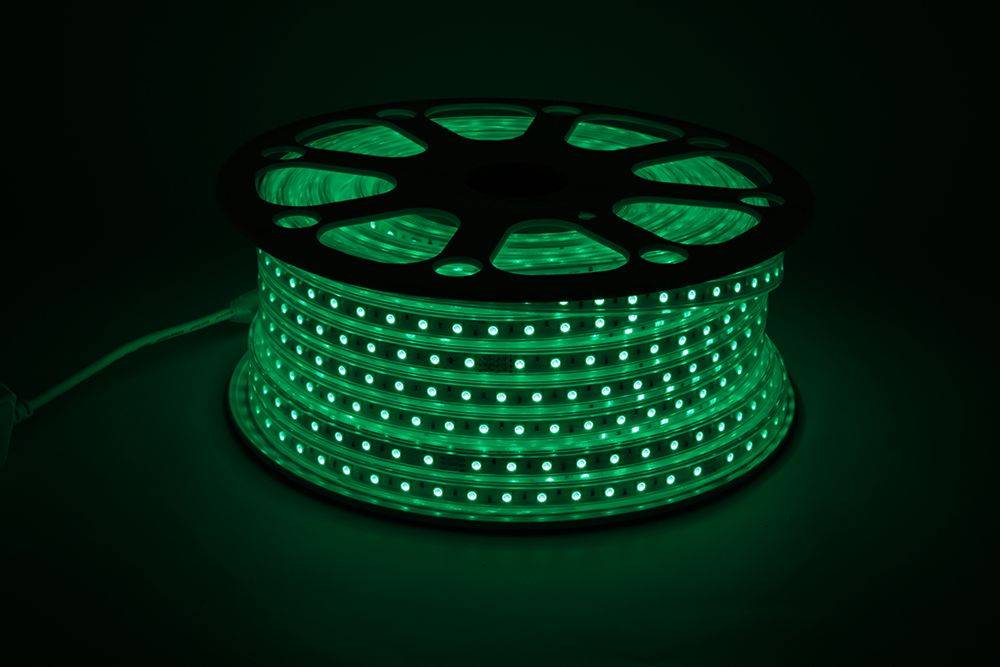

Светодиодня лента SMD 5050 белая теплая

Основные элементы представлены светодиодами, резисторами и токопроводящими дорожками. Элементы освещения имеют квадратную форму 5х5мм. При работе от электрической сети с напряжением в 220В необходим блок питания.

Трёх-кристаллические светодиоды выполняются из полупроводников и могут быть не только монохромными, но и разноцветными. Наибольшую популярность получила монохромная лента на основе светодиодов марки RGВ SМD-5050 с гибкой печатной платой.

Верхняя часть платы окрашивается белым, желтым, коричневым или черным цветом, не влияющим на основные технические показатели устройства, а также обладает «электронными» компонентами. Нижняя часть с двусторонним скотчем значительно облегчает процесс самостоятельного монтажа.

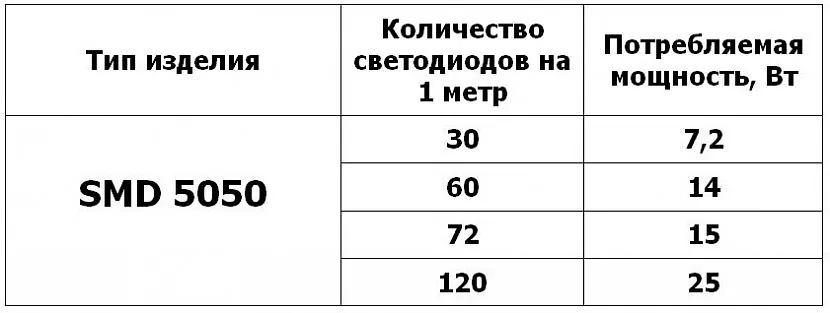

Таблица – мощность светодиодных лент 3528 и 5050:

Тип светодиода	Диодов в 1 метре	Мощность
SMD 3528	60	4,8 Вт
SMD 3528	120	7,2 Вт
SMD 3528	240	16 Вт
SMD 5050	30	7,2 Вт
SMD 5050	60	14 Вт
SMD 5050	120	25 Вт

В настоящее время диодные ленточные осветители SМD-5050 выпускаются в трех вариантах, отличающихся наличием тридцати, шестидесяти или 120 светодиодов на одном погонном метре. Количеством диодов и определяется мощность диодной ленты.

Важно помнить, что отечественными и зарубежными производителями никогда не указывается общая мощность осветительного устройства, но в обязательном порядке обозначается количество ватт, приходящихся на один погонный метр. Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm

При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт

Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm. При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт.

При покупке светодиодной ленты модели SMD-5050 нужно помнить, что вне зависимости от количества световых диодов и уровня мощности, такой современный источник освещения может эксплуатироваться только при температурном режиме не ниже -40оС и не выше +40оС.

11 лучших производителей

Осветительные приборы некоторых марок превосходят остальные. Лучшие производители светодиодных лент:

• Osram;
• Cree;
• Geniled;
• Gauss;
• Joliet Technology;
• Sveteco;
• Arlight;
• LEDCraft;
• Navigator;
• Electrostandard;
• Feron.

Ниже будут рассмотрены все марки светодиодной техники, вошедшие в рейтинг. Сравнивать модели необходимо по степени надёжности, яркости освещения.

Osram

Производитель выпускает приборы высокого качества. Среди них есть и светодиодные ленты. Монтажные платы отличаются низким уровнем энергопотребления при высоком качестве освещения. При этом снижается нагрузка на сеть, а дополнительно – расходы. Преимущества:

• выпускаются все необходимые комплектующие для светодиодных лент;
• предоставляет гарантию (до 5 лет);
• производит множество моделей.

Явные минусы у светодиодных лент отсутствуют.

Cree

Светодиодные устройства LED отличаются яркостью, т. к. на ленте устанавливаются мощные источники света. Они универсальны, используются на разных объектах. Явные недостатки, которые бы снижали эффективность работы устройств, отсутствуют. Из-за возросшего спроса на технику Cree увеличилось количество подделок, поэтому нужно более внимательно подходить к вопросу выбора. Кроме того, не всегда можно подобрать комплектующие, т. к. их количество в магазинах пока недостаточно большое.

Geniled

Спросом пользуется линия устройств с повышенной защитой от воздействия внешних факторов. Выделяются светодиодные ленты на фоне аналогов тем, что при производстве применяется не силикон, а эпоксидная смола, за счёт чего повышается надёжность. К недостаткам относят наличие мелких светодиодов на плате.

Gauss

Светодиодная продукция характеризуется компактностью. Это позволяет скрыть полосу от посторонних глаз, за счёт чего создаётся также эффект рассеянного освещения. Такой свет не мешает. Продукция попала в рейтинг лучших светодиодных лент ещё и по причине лёгкости монтажа. Недостатков у приборов практически нет.

Joliet Technology

Производится в Европе. Технику отличает мощность, яркость освещения. По качеству исполнения она не имеет аналогов, поэтому попала в рейтинг производителей светодиодных лент. Но монтажные платы занимают более низкие позиции, чем могли бы, из-за того, что пока не представлены разнотипными вариантами на рынке РФ.

Sveteco

Продукция входит в рейтинг светодиодных лент благодаря надёжности. Осветительные приборы могут функционировать на протяжении длительного периода без риска поломки. При этом гибкая плата не нагревается. Производитель гарантирует высокое качество продукции.

Arlight

Осветительные приборы в виде гибких полос обеспечивают высокую яркость освещения, служат долго, при этом представлены большим количеством вариантов. Класс защиты разный. Представлены модели от IP20 до IP67. Ещё отмечают высокую чувствительность к воздействию влаги. По этой причине лучше не устанавливать плату Arlight в помещениях, где регулярно повышается влажность или могут попасть капли жидкости на устройство.

LEDCraft

Продукция уже некоторое время представлена на рынке России. Её отличает средняя функциональность, но качество приборов достойное

Когда выбирают лучшие светодиодные ленты средней стоимости, можно обратить внимание на модели этой марки

Navigator

Продукция стоит не слишком дорого. Однако нельзя сказать, что цена соответствует низкому качеству. Наоборот, производитель постоянно совершенствует свою технику. При этом контролируется качество светодиодов и процесс сборки осветительных приборов. Преимущество техники – её доступность: можно найти подходящую модель в магазинах светотехнической продукции. Однако есть и явный недостаток – частое отсутствие в продаже необходимых комплектующих для установки.

Elektrostandard

Отмечают возможность выбора, т. к. под этой маркой выпускается большое количество моделей. Производятся гибкие монтажные платы с защитой от влаги и без неё, разных цветов. Однако у них есть недостаток – сравнительно короткий период эксплуатации. Рекомендуется периодически отключать прибор.

Feron

Монтажные платы Feron замыкают рейтинг светодиодных лент по качеству. Это устройства высокого, среднего, а иногда и низкого качества (считаются таковыми из-за брака). Монтажные платы доступны, их несложно найти в ближайшем магазине, следует лишь внимательно выбирать модель.

Что представляет собой лента

Тип прибора – гибкая полоса (или монтажная плата). Её длина разная, в продаже чаще встречаются варианты: 5 и 15 м. Другие размеры платы:

• ширина – до 20 мм;
• высота (вместе с источниками света): 2-6,5 мм.

На монтажной полосе с некоторым шагом крепятся светодиоды. Для регулировки тока предусмотрены резисторы. Они также отличаются малыми размерами. Выпускается светодиодная лента в рулонах, нарезается на отрезки нужной длины. Для этого выполнена разметка.

Светодиодные ленты отличаются от приборов, которые подключаются к сети 220 В. Это низковольтная техника. Значит, для установки требуется блок питания, понижающий напряжение. Благодаря ему также обеспечивается защита элементов платы. Снижается риск выхода их из строя при перепадах сетевого напряжения.

Используются светодиодные ленты повсюду. Но чаще всего их задействуют при монтаже систем вспомогательного освещения. Отдельные разновидности могут применяться вместо основного источника света, но они характеризуются более высокой мощностью. Учитывают еще и условия эксплуатации. Допустимо устанавливать монтажную плату на улице и дома. Диапазон значений температур: -40°…+60°С. От влажности защищает прозрачное покрытие.

Geniled

Если нужны модели лент со светодиодами, обладающие особыми влагозащитными свойствами, тогда лучше приобрести товар марки Geniled. Такие системы пригодны для установки:

• на кухне;
• в ванной;
• в иных помещениях, где влажность высокая.

Особенность изделий состоит в том, что они покрыты эпоксидкой, а не силиконом. Выходят изделия прочные, хорошо защищенные от воздействия внешних негативов. Производитель предлагает приобрести еще и влагозащитные периферийные устройства, как надежные дополнения к лентам.

Преимущества и недостатки

Выпускаются особые LED-ленты и периферийное оборудование, что обладают влагозащитным свойством.
Геометрия для резки предусматривается довольно простая.
Рынок заполнен товаром этого бренда в большом ассортименте.

Системы предлагаются по значительной цене.
Вариантов монтирования крупных источников освещения не предусмотрено.

Величина светоотдачи

Самым важным нюансом считается то, насколько интенсивным является световой поток. Его обозначают как люмен на один метр светодиодной ленты. Величина этого типа будет зависеть от характеристики диодов, а также от того, какое количество элементов установлено на одном метре изделия.

Если знать вид светодиодов, а также их количество, то данную величину можно посчитать и самостоятельно. Стоит отметить, что для любого типа светодиодных изделий (одноцветного или многоцветного), подсчет выполняется одинаково. Иногда на них не бывает маркировки, а соответственно, посчитать величину светоотдачи становится гораздо труднее.

Светодиодная подсветка основы видео

Для того чтобы правильно выбрать светодиодные ленты для освещения дома, нужно учитывать достаточно много разных нюансов. Если вы все учтете и выберете подходящее изделие, то это позволит применять его на протяжении многих лет и дарили всем положительные эмоции.

Как собрать светодиодную ленту своими руками

Если планируется самостоятельно собрать диодную подсветку для потолка, то рекомендуется предварительно изучить следующие принципы подключения:

подключение осуществляют с одной стороны; несколько отрезков подсоединяют параллельно друг к другу; рекомендуется использовать мощный блок питания, в случае, если мощности не хватает, то необходимо подключить несколько блоков питания; в процессе подключения важно соблюдать полярность; важно учитывать, что блок питания имеет 2 группы контактов, подключение к электрической сети осуществляется при помощи двух либо трехфазной цепи; к низковольтным выводам подключают только одноцветные контакты; к блоку питания подключают контроллер. Перед установкой рекомендуется предварительно проверить работоспособность схемы. Перед установкой рекомендуется предварительно проверить работоспособность схемы

Перед установкой рекомендуется предварительно проверить работоспособность схемы.

Как резать и крепить светодиодную ленту между собой

Зачастую бывает так, что необходимо прикрепить светодиодную ленту небольшой длины, а не все 5 м, которые включает в себя стандартная катушка. В данном случае необходимо разрезать подсветку в специально отмеченных для этого местах.

Для соединения нескольких частей используют пайку. На каждой линии разреза находятся контактные площадки. Перед пайкой их требуется зачистить и залудить. После этого осуществляется подключение двух площадок между собой при помощи проводов.

Монтаж светодиодной ленты к источнику питания своими руками

Как показывает практика, установить декоративную подсветку на потолок довольно просто, при этом не вызывает сложностей и подключение осветительных приборов к источнику питания

Самое важное – после того как отрезки светодиодной подсветки были соединены между собой, необходимо подключить устройство к источнику – блоку питания. Важно понимать, что обычным стандартным источником света для полноценной работы требуется напряжение 12В либо 24В

Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер

Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер.

Как подключить блок питания для светодиодной ленты

Для подключения потолочной подсветки из светодиодных лент к блоку питания требуется взять провод, сечение которого составляет 1,5мм 2 . Такого провода будет вполне достаточно для подключения, так как светодиоды потребляют небольшое количество мощности.

Концы проводов необходимо припаять к ленте, а другие необходимо подключить к блоку питания. Как правило, в большинстве случаев на таких блоках имеется регулировочный винт, с помощью которого можно изменять напряжение на выходе.

Как подключить светодиодную ленту к 220В

В зависимости от того, сколько имеется светодиодов, питание может требоваться на 12В либо на 24В. Как известно, в квартирах и частных домах такое питание отсутствует, но при этом имеется стандартная однофазная сеть. В данном случае можно использовать несколько вариантов подключения:

1. Используют специальную светодиодную подсветку для потолков, которую можно подключать напрямую в электрическую сеть с напряжением 220В. На каких лентах 20 светодиодов, которые подключены друг к другу параллельно.
2. Обычные источники света необходимо подключать к электрической сети в 220В через специальный адаптер. В результате чего адаптер понижает напряжение до 12В либо 24В.

При необходимости можно выбрать любой из способов для установки освещения на потолке.

Почему мигает светодиодная лента

Существует несколько причин, почему мигает светодиодная лента во включенном состоянии, среди которых стоит отметить:

• блок питания неправильно выбран, в результате чего его мощности не хватает для нормальной работы;
• качество пайки – в процессе работы использовали активный флюс, в результате чего контактные площадки подверглись процессу окисления;
• окислились контакты на коннекторе – такая проблема появляется в том случае, если были осуществлены монтажные работы в помещении с повышенной влажностью;
• неисправность светодиодов.

После того как появилась проблема, необходимо найти причину ее возникновения и устранить.

Клеить светодиодную ленту можно несколькими способами. Для этого можно использовать клей либо фиксировать осветительные приборы на другую клеевую основу.

Критерии выбора

Прежде чем приобретать ленточную подсветку на диодах, важно спроектировать будущее освещение в помещении. Если такое устройство будет служить основным источником света, то с потолка снимают все светильники

Затем на потолочной зоне фиксируют ленты большой мощности. Для выделения контуров светодиодную полосу крепят по всему периметру ниш. В результате создается рассеянный свет, зрительно увеличивается комната.

Чтобы ленту с диодами подобрать надлежащим образом, не потеряться в огромном ассортименте, следует заранее определиться с желаемым оттенком свечения, мощностью устройства, а также типом его крепления. Вдобавок стоит учесть все нюансы дизайнерской задумки.

Дополнительно нужно акцентировать внимание на расцветке подложки. Последняя должна быть малозаметной

Обыкновенно ее покупают под потолочный фон. Как вариант, основание может быть коричневым, сероватым, прозрачным, но не всегда белым.

Светодиодная подсветка может использоваться как в качестве основного освещения в комнате, так и дополнительногоИсточник stroy-podskazka.ru

Оттенок свечения

Все светодиодные ленты на потолок разделяют на две группы:

• монохромные;
• цветные.

Первые светят только одним цветом. Кроме того, они излучают инфракрасный, ультрафиолетовый свет. Во вторые встроены диоды, способные поочередно или одновременно светиться разноцветно. Дополнительные возможности приборов влияют на стоимость устройства: варианты, позволяющие переключать свечение, обойдутся значительно дороже.

Метраж

Требуемая длина светодиодной ленты зависит от периметра потолочной зоны, которую планируется обклеить. Покупать ее наугад нельзя, так как светодиоды характеризуются значительной интенсивностью свечения. Если габариты помещения небольшие, то свет будет слишком сильным. Как правило, общее значение 11 Вт заменяет обычную лампочку накаливания (около 100 Вт).

Для подбора уровня освещенности метраж подсвечиваемой зоны измеряют с помощью рулетки. Затем полученное число умножают на мощность 1 метра полосы. Это значение поможет правильно выбрать блок питания либо контроллер в том случае, если для отделки потолка планируется покупка многоцветной полосы.

Плотность размещения и мощность

Когда требуется очень яркая подсветка, то стоит покупать изделия с небольшим расстоянием между диодами. В итоге употребление электроэнергии будет значительно больше, чем у полос с более удаленными одна от другой лампочками.

Иногда заранее планируется использовать светодиодную ленту лишь в виде декоративного элемента. Тогда для украшения потолочного пространства следует купить полосу, 1 м которой содержит 40-60 штук светодиодов. Для основной подсветки потребуется изделие, на котором размещается около 120-230 светодиодов на каждый метр.

Чтобы произвести расчет мощности для конкретной ленты, показатель из крайнего правого столбца нужно умножить на весь метражИсточник electricvdele.ru

Изучаем плату

Аббревиатура SMD, присутствующая на ленточном осветительном приборе, обозначает: устройство крепится на поверхность. Четыре цифры возле букв – длина и ширина диода, например, 5050 (5 х 5 мм). С увеличением размера светодиодов, а также плотности их расположения возрастает яркость свечения.

Класс защиты

Светодиодные изделия также разделяют по классу защиты. Такой параметр определяет устойчивость ламп к влиянию влаги, пыли, иных нежелательных внешних факторов. Обычно он указывается на изделии, обозначается IP.

IP20 – лампочки предназначены для установки внутри помещений, у них отсутствует дополнительная герметизация.

IP65 – диодные ленты допускается применять для подсветки зон, контактирующих с водой (кухонный фартук или мойка, аквариум). Подобные устройства разрешается устанавливать в зданиях, на улице.

IP68 – осветительные приборы всецело изолированы, их возможно размещать под водой.

Выбор блока питания

Блок питания

Для работы светодиодной ленты необходим источник постоянного тока, поэтому подключение в общую сеть исключается. Необходимо установить прибор, преобразующий переменный ток в постоянный, с напряжением в 12 или 24 вольт. Чтобы правильно подобрать блок питания, необходимо рассчитать его мощность. Для вычисления берется значение мощности 1 метра ленты, общий метраж используемого осветительного прибора и коэффициент запаса. Например, SMD 3014 длиной в 6 метров – 24×6×1,15 = 165,6 Вт – значение мощности для блока питания. Рабочее напряжение ленты указывает производитель.

При использовании нескольких лент, можно сделать общий блок питания, но из-за высокой мощности такой прибор будет иметь значительные размеры и возникнет сложность с его скрытым размещением. Удобнее для каждой осветительной полосы подобрать отдельный источник питания. Думая, как подключить светодиодную ленту к блоку питания, выбирайте параллельную схему. Если подключить ленту последовательно, то удаленные диоды получат меньше всех напряжения и будут тусклыми.

Контроллер для светодиодной ленты

Подключение RGB ленты требует включения в схему контроллера. Если выполнить подключение напрямую к блоку питания, лента будет светиться, но цвет не будет меняться. Для подключения имеется четыре провода, а на контроллере клеммы с обозначением цветов:

• B – синий.
• G – зеленый.
• R – красный.

Для четвертого провода клемма обозначена числом напряжения – 12 или 24 V. После соединения со светодиодной лентой контроллер подключается к блоку питания.

⑧ Riri won strip 5050

Рейтинг: 4.8 Цена: от 441.96 руб. до1579.35 руб. Перейти в магазин Универсальная лента, которая станет незаменимым аксессуаром для декорации помещений на любой праздник. Ей также можно украсить внешние объекты, и даже автомобиль.

Производитель предлагает массу разновидностей ленты: модели с длиной 5 или 10 метров, с наличием или отсутствием влагозащиты, а также с разными диодами – 2835 и 5050. Комплект поставки включает в себя инфракрасный пульт на 24 или 44 кнопки, а также адаптер постоянного тока на 12В. К слову, пульты поставляются без аккумулятора или батареек.

Достоинства:

• лента не нагревается;
• имеет хорошую клейкую основу для монтажа;
• разные разъемы питания для разных стран.

Недостатки:

• короткий шнур у адаптера;
• могут работать не все кнопки на пульте;
• высокая стоимость.

Купить на AliExpress.com

⑥ Xnabada WS2812B

Рейтинг: 4.9 Цена: от 93.91 руб. до1264.80 руб. Перейти в магазин Данная цветная диодная лента подходит для оформления комнат отелей, баров, игровых. Также может использоваться на автомобилях, как украшение в магазинах и других торговых точках.

Длина ленты варьируется от 1 до 5 метров. Также различается уровень влагозащиты. В самом высоком уровне IP67, лента помещена в силиконовую трубку. Такой вариант исключает наличие липкого скотча для монтажа. Остальные варианты без силиконовой трубки оснащены скотчем для быстрого и качественного монтажа.

Достоинства:

• все светодиоды работают;
• хорошее качество монтажного скотча.

Недостатки:

• светит не очень ярко;
• цвета не всегда переключаются.

Купить на AliExpress.com

Лучшие ленты — это качественные ленты

Качество. Как можно разобраться, качественная лента или нет? Это сложный вопрос. Проще всего это понимают профессионалы, которые работают со светодиодными источниками постоянно. Первоначально это определяется визуально. добротно выполненные бобины, на которых намотана лента. Подложка ленты. Какой фирмы клеящий слой и еще ряд косвенных признаков, по которым можно определить качественную ленту от некачественной.

Миллионы километров некачественных лент поступают к нам из-за «китайского рубежа». В своих произведениях искусства китайские дельцы устанавливают свои светодиоды, с уменьшенными кристаллами. А это, естественно, приведет к быстрой деградации светодиодов. Но и это не самое страшное. Страшно, когда производитель зная о том, что и светодиоды с заниженными характеристиками установил, так еще и заставляет их работать на запредельных мощностях.

Есть еще один признак, по которой можно определить ленту плохого качества — наличие золотого проводника с чипом. Кустари-китайцы, дабы удешевить процесс используют медь

Другой не маловажной проблемой стоит отметить не качественный люминофор. Особенно это касается силиконового

После быстрого старения появляются трещины, влага попадает и вывод окисляется. Результат один- светодиод выходит из строя. Так как ленты собираются по сегментам по три диода, не будут работать сегменты. Вообще ленты с «плохими» диодами работают не более полугода. Обычно 2-3 месяца. До года работают ленты с более-менее удовлетворительными чипами на повышенных токах. Но яркость у них падает прямо на глазах.

Не редко можно приобрести ленты с диодами, которые выдают не более 3 люменов, не смотря на то, что они собраны на SMD 5050.

Чтобы обезопасить себя от некачественного товара и выбрать хорошие светодиодные ленты нужно предварительно узнать у продавца некоторые данные о продукте.
