Как сделать перемычку над окном из уголка?

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков

Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия

Как проделать и укрепить проёмы в несущих стенах

При перепланировке может возникнуть необходимость изготовить проём в несущей стене. Подобные действия в коммунальном секторе могут выполняться только по согласованию с жилищным фондом, частные же застройщики могут действовать на свой страх и риск.

Согласно проекту, по обе стороны несущей стены размечают границы будущего проёма. Чтобы удостовериться в полном совпадении, после разметки с одной стороны сверлят четыре строго перпендикулярных отверстия в углах проёма и соединяют их линиями.

По верхней границе проёма проводится горизонтальная подрезка шириной около 10 мм и длиной на 20 см больше проёма в обе стороны. В полученный паз с каждой стороны закладывают по отрезку угловой стали. Её сечение может определяться по расчёту на изгиб, но чаще закладные делают с большой избыточной прочностью. В общем случае стального уголка 100х100х8 мм будет более чем достаточно.

Выше вложенных уголков сверлится по одному отверстию на каждые 25 см ширины проёма, в них заводится гладкая арматура, посредством которой уголки соединяются между собой. Нижняя связка выполняется накладными стальными пластинами 100х8 мм. После установки перемычки проём можно вырезать и удалять по фрагментам.

В нижней части проёма по плоскости каждой стены обязательно должны быть заложены два отрезка угловой стали размерами не менее 50х50х4,5 мм. Их нужно завести в стену не менее 50 мм с каждой стороны. Между нижними и верхними уголками вставляются вертикальные боковые накладки на углы. По размеру их обычно выбирают эквивалентными верхнему обрамлению.

С внутренней стороны боковые уголки связывают накладными пластинами. В стене обвязка крепится штифтами из 12 или 14 мм профильной арматуры, которые забиты в отверстия, просверленные под углом в 45° к плоскости стены через каждые 35–40 см. Штифты прихватываются к уголкам сваркой, обрезаются до 60–70 мм, а затем плотно пригибаются к плоскости обрамления и тщательно обвариваются.

голоса

Рейтинг статьи

Материалы и инструменты для устройства

Чтобы обустроить перемычки в стенах из кирпича, потребуются следующие расходные материалы и инструменты:

  • строительный молоток, ножовка, электродрель, шуруповерт;
  • набор монтажных принадлежностей;
  • кельма, шпатлевки, кисти, лопатки, ведро для раствора;
  • обрезные доски одинаковой толщины, с металлическими или деревянными подпорками;
  • металлические уголки, саморезы, арматурная сетка или металлические стержни, гвозди с широкими шляпками, вязальная проволока;
  • полиэтиленовая пленка, рубероид;
  • состав для бетона в готовом виде или отдельно: цемент, песок, гравий, вода, шлак.

Отдельно могут пригодиться перчатки, спецодежда, ветошь, щетки и «разравниватели» для бетона, чтобы заливаемый раствор хорошо утрамбовывался, при распределении, заполняя поры стены и опалубки, прикрепленной к поверхности.

Транспортировка и хранение

Перемычки следует хранить штабелями, ровно друг над другом в одинаковой позиции. Не допускается совместное хранение перемычек разных типов. Между двумя рядами изделий должна быть прокладка толщиной не менее 2,5 см, они должны находиться друг над другом. Прокладку недопустимо размещать ближе 25 см к краю перемычки.

Перевозить перемычки допускается только в контейнерах, где они должны быть уложены длинной стороной по ходу транспорта. Погрузка и разгрузка изделий осуществляется краном, с помощью строп или путем захвата за специальные петли. Нельзя перевозить в одном контейнере набор перемычек разных типов.

Проектирование частных домов из арболита

Арболит относится к легким материалам. Годится для возведения малоэтажных домов до 7 метров в высоту. Следует отметить, что процесс изготовления арболитовых блоков достаточно простой, и не представляет большого труда выполнить их своими руками. Такие материалы, как бетон и древесные опилки очень легко найти.

Дом из арболита это лучшая альтернатива дорогостоящему жилью. Его легко построить своими руками. Знание особенностей арболита поможет избежать ошибок при возведении постройки. Что такое арболит? Это доступный, дешевый материал, обладающий массой положительный свойств, таких как: низкая теплопроводность, обеспечивающая хорошее сохранение тепла в помещении, легкий вес блоков, большой эксплуатационный срок наравне с другими стройматериалами, низкая стоимость производства. При всех положительных качествах следует знать особенности материала, учитывая которые можно построить прочный дом из арболита: Восприимчивость к влаге из-за содержания древесных опилок. Учитывая этот фактор применяется оштукатуривание поверхности, благодаря чему дом делается прочным.

Основные правила монтирования

Конкретные этапы по установке перемычки над окнами зависят от того, какой вид изделия используется. Монолитные конструкции обычно устанавливаются без какой-либо подпорки с нижней части проёма. Сборные конструкции из U-блоков требуют создания временного деревянного помоста на уровне стенового проёма. Это позволяет избежать прогибов до момента, пока залитый бетон не наберёт прочность. Обычно помост держат под сборной балкой около 22 дней.

При использовании материалов с низкой теплопроводностью потребуется минимальное утепление домаИсточник blockhouse66.ru

Среди правил, которых обязательно требуется придерживаться при монтаже, выделяют:

  • при кладке на уголки или на временную опалубку требуется использовать раствор с повышенным уровнем прочности;
  • для монтажа тяжеловесных конструкций необходимо использовать кран;
  • при заливке бетона обязательно применяется арматура;
  • все расчёты производятся заранее и с запасом по прочности;
  • готовые решения приобретаются только в проверенных строительных компаниях, которые предоставляют товар, соответствующий государственным стандартам.

Если перемычка над оконным проёмом будет недостаточной прочности, то дом может начать разрушаться. Создание или монтаж готовой балки – наиболее ответственный момент при кладке стены, от которого зависит общая прочность будущей постройки и её срок службы.

Строительством жилого дома из газобетонных блоков должны заниматься квалифицированные специалисты. Во время расчёта определяются размеры перемычек и их несущие возможности. При формировании оконных и дверных проёмов ни в коем случае нельзя торопиться. Если выбор был сделан в пользу заливки бетона, то нужно обязательно дождаться момента набора полной прочности раствора, прежде чем продолжать работы.

Видео описание

Подробнее о самостоятельном создании и дальнейшем использовании U-блока:

Коротко о главном

При строительстве дома нужно уделить особое внимание созданию оконных проёмов, для чего используются специальные перемычки. Если стена несущая, и планируется многоэтажная постройка, то желательно применять монолитные перемычки с высокой прочностью

В местах с небольшими оконными проёмами шириной до 1,7 м можно осуществлять обычную кладку, используя при этом временную подпорку.

Если стена несущая, и планируется многоэтажная постройка, то желательно применять монолитные перемычки с высокой прочностью. В местах с небольшими оконными проёмами шириной до 1,7 м можно осуществлять обычную кладку, используя при этом временную подпорку.

Готовые высокопрочные перемычки закупаются заранее. До момента использования они хранятся вместе с другими стройматериалами в защищённом от дождя месте.

Последствия ошибок

Чтобы в процессе строительства не возникло проблем в виде последствий, выбор перемычек лучше доверить профессиональному строительному инженеру.

На основании обследования несущей способности стены, глубины опирания, и ряда обязательных характеристик, он проведет нужные расчеты, и точно определит из какого материала, какой формы и размеров подойдет перемычка в данном конкретном случае (длина, ширина, толщина).

Последствия ошибок – это разрушения, трещины, смещение кирпичей. Чтобы они не возникли, нужно соблюдать следующие нюансы:

  • перемычки должны соответствовать проекту, с учетом их несущей способности;
  • не желательно использовать материалы или их остатки, которые есть под рукой для создания конструкций в виде перемычек;
  • обязательно нужно армировать обустраиваемый проем или выемку в стене;
  • делать цементный раствор надо, с учетом класса бетона;
  • на поверхности, на которую укладывают конструкцию не должно быть сколов, трещин, обнаженной арматуры;
  • необходимо учитывать точку опоры (норма 15-25 см);
  • длина опирания должна быть равномерно распределена по обеим сторонам проема, с указанием средней точки (центрального узла);
  • изделия, которые участвуют в обустройстве перемычки должны иметь маркировку и класс.

Работа по обустройству проемов должна выполняться с составлением Акта на скрытые работы. К нему должен обязательно прилагаться паспорт качества каждого используемого изделия. Необходимо качественно готовить стены к монтажу, так как от их обустройства зависит здоровье, безопасность и жизнь людей, которые будут поживать в доме.

Способы создания изделий

Перемычки на окна могут быть как собственного производства, так и приобретенные готовые заводские конструкции. Отличает их способ крепления на стене: заводскую модель придется устанавливать с помощью крана, потому что поднять тяжелый бетонный элемент без его участия просто невозможно. Можно залить конструкцию на месте: оконные перемычки своими руками в этом случае поднимать не потребуется. Сначала создается опалубка, потом в нее наливается цемент. Когда он высохнет, достаточно будет просто снять доски, тяжелый элемент займет свое место.

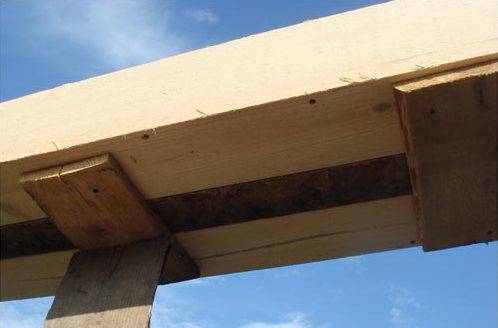

Опалубка на месте будущей перемычки

Для самостоятельного изготовления конструкции потребуется знать, какие у нее должны быть пропорции. Обычно толщина детали не менее 15 см. Для создания опалубки применяют доску, толщина которой не превышает 25 мм; подойдет и 20 мм при отсутствии более толстой конструкции. Чтобы было просто собрать опалубку, рекомендуется крепить ее на саморезы. После этого ставшие ненужными доски можно будет легко снять.

Измерения

Как проходит монтирование

В процессе монтирования перемычек опираются на конструкционные особенности.

  • Армированная несущая конструкция из газобетона применяется при максимальной длине проема в 174 см, при этом для опирания на кладку необходимо 25 см. При укладке газобетона рекомендуется применять 4 уголка из стали. Лучше, если уголки налегают на кладку на 30 см. Газобетон отличается прочностью из-за наличия стального каркаса. Перемычки представляют собой однопролетную балку с нагрузкой по всей поверхности. Плюс в возможности не утеплять дополнительно строение.
  • Несущую конструкцию из железобетона с опалубкой в виде U-образных блоков можно использовать при длине проема в 300 см, с таким же расчетом опирания на кладку как при газобетоне. Монтаж проводится без использования специальной техники, что является большим преимуществом. Также не нуждается в утеплении.
  • Монолитная несущая конструкция из железобетона устанавливается в зависимости от длины балки, на опору приходится 30 см. Такой конструкцией можно перекрыть проем шириной до 3 м. Это отличное решение при перекрытии широкого расстояния. Пропорция соблюдается 1:20. Обязательно дополнительно утепляется.

Что касается не несущей конструкции, то железобетон используется при длине балки 2 м, опора – 0,35 м с дополнительным утеплением. Используется металлический уголок и заглубление в основании кладки.

Оконный проем

Использование U-блоков при работе с перекрытиями шириной не более трех метров, позволяет обойтись без участия спецтехники, например, крана.

В случае ширины лотка менее 120 мм, рекомендуется использовать армирование двумя стержнями.

Когда ширина превышает значение 150 мм, лучше взять 4 арматуры и соединить их проволокой с шагом в 50 см с целью получения прочной решетки.

Значение опорной зоны крайних блоков равняется 25 см. Чтобы скрепить торцы, можно воспользоваться обычным клеем для газобетонов.

Вместо лотков в виде U можно построить опалубку из досок или газобетонных блоков. Затем провести армирование и заполнить бетоном.

Армированные перемычки

Несомненно, способ создания армированных перемычек внутри придает прочность и является хорошей основой для заключительного этапа.

По размерам ориентируются на длину пролета и ширину блоков стен.

Монтаж выполняется, учитывая некоторые моменты:

— детали поднимаются на нужную высоту и ставятся стрелкой вверх, соблюдая условие опорной глубины в 30 см. Ширина при этом должна равняться ширине блока;
— можно использовать в проеме 2 перемычки, но основание проема должно быть монолитным;
— все элементы обязательно соединяются специальным раствором для склеивания, а вторая деталь должна плотно прилегать к оконной перемычке, с использованием киянки

Важно, чтобы целостность конструкции не нарушилась;
— вся поверхность выравнивается с помощью рубанка, и продолжать работу можно после полного высыхания клея.

Таким способом оформляется дверной и оконный проем. Главное, чтобы перемычки опирались на стены максимально надежно, чего можно добиться правильными расчетами.

«Колхозный» способ

При строительстве домов из ячеистого бетона часто встречается монтаж уголками или арматурными стержнями, который очень не нравится профессионалам. Однако, популярность данный вариант не теряет.

Интересно, что использование стальных уголков не регламентируется ГОСТом и не указывается в правилах строительства зданий из газобетона.

Применяется такая конструкция на узких проемах до 1,20 м и в одноэтажных постройках. Уголки нужно покупать мощные, с сечением 75х75х6 мм. Они устанавливаются с опорной глубиной в 30 см. При монтаже нужно придерживаться правил:

  • — обязательно уголки нужно покрасить со всех сторон антикоррозийным составом;
  • — минимальное значение опорной длины для уголка из металла – 20 см;
  • — соединение уголков происходит с применением стальной ленты, сварки, стяжки;
  • — уголки должны утапливаться в бетон, чтобы не допустить выпирание над поверхностью стены.

Нюансы

  1. Когда длина проема больше 120 см, а высота меньше 2/3 ширины, то лучше применять перемычки из обычных блоков с дополнительными крепежами. При этом блоки укладываются с использованием временной опалубки и клея. Боковые конструкции должны утопать в стене.
  2. Чтобы усилить стену, рекомендуется армировать ряды над проемом. Нормальное значение сечения арматуры – 8 мм. Конец ее нужно заводить за границу проема на 50 см с обеих сторон, придавая им форму буквы Г. Затем они анкеруются в газобетонную кладку.

Перемычки из металла

Иногда бывает гораздо проще и дешевле установить не железобетонную перемычку, а металлическую. Например, если это дверной проём, или окно небольшой ширины. Когда стены не толстые, или это просто кирпичная облицовка, одного или двух швеллеров, либо уголков с широкой полкой, бывает более чем достаточно.

Стальные перемычки в кирпичной кладке

Взять, допустим, каркасно-кирпичный дом, который мы видим на фото сверху. Здесь кладка не несёт нагрузок от веса здания — они приходятся на каркас, ячейки которого и заполняет кирпич.

Здесь железобетонная перемычка вообще ни к чему, а выкладывать их из кирпича в многоэтажном доме, точно никто не будет. Это занимает слишком много времени, и к тому же, требует привлечения каменщиков с более высокой квалификацией.

Перемычка из уголка в лицевой кладке

Достоинство перемычек из металлопроката заключается в том, что они имеют малый вес, стоимость, и всегда можно отрезать такую длину, какую надо. И ещё: перекрыть металлопрокатом проём можно в таких случаях, когда никакую другую перемычку установить невозможно. Например: в стене эксплуатирующегося здания вырезается новый, или расширяется старый проём.

Усиление проёма двутавровыми перемычками

Так как металл имеет свойство изгибаться под большой нагрузкой, а кладка, которая будет над простенком, весьма тяжёлая, для перемычек устраивают подпорки. Опорные стойки и убирают, когда раствор наберёт полную прочность, и кладка сама может нести собственный вес.

Подбор металлопроката под перемычки, в проектах осуществляется на основе расчёта, ну а частники, работающие «на глазок», должны помнить, что запас прочности никогда не помешает.

Перемычки сборные из бетона

Так как перемычка из кирпича является довольно сложным с конструктивной точки зрения архитектурным элементом, правильно сделать её своими руками у новичка вряд ли сразу получится. Их устраивают только над проёмами, не превышающими двухметровую ширину, и на стенах, которые не несут нагрузок от перекрытий — ведь по прочности на изгиб они не могут составить конкуренцию перемычкам железобетонным. Поэтому в частном строительстве практически повсеместно, даже на нешироких проёмах, используют именно их.

В ассортименте большинства заводов ЖБИ, есть перемычки для кирпичных стен, изготавливаемые по стандарту 948, действующему с 1984 года. Данный ГОСТ регламентирует изготовление из тяжёлого бетона перемычек, специально предназначенных для зданий из кирпича – и не только жилых, но и любого другого назначения.

Их так же можно использовать для установки в проёмы стен, возводимых из камней природного и искусственного происхождения. К категории искусственных камней, относится, собственно, и сам кирпич — а ещё, всевозможные мелкоформатные блоки из зольного или автоклавного бетона.

Типы и параметры

Существует четыре типа перемычек для таких стен, и различаются они по форме и размерам. Для наглядности представим скомпонованную в виде таблицы информацию о том, как они выглядят, и в каких ситуациях применяются.

Максимальная ширина перемычек типа ПБ составляет 250 мм – а значит, их применяют только в тех случаях, когда толщина стен не превышает длину одного кирпича.

Нюансы устройства бетонных перемычек

Технология монтажа сборных ЖБ изделий предельно проста, а потому такие перемычки над окнами можно увидеть гораздо чаще, чем любые другие. Для их укладки в стене должен быть предусмотрен уступ шириной не менее 25 см с каждой стороны проёма. То есть, перемычка по длине всегда должна превышать его ширину на полметра.

Всё что нужно для монтажа, так это автокран, который поднимет бетонный брус или плиту, и опустит на опорную пяту в стене. На ней, как и при кладке кирпича, перед установкой перемычки расстилается раствор. Горизонтальность положения конструкции выверяется уровнем по нижней грани.

Устройство монолитной перемычки

Иногда сборный вариант не получается подобрать по ширине проёма, а для стен в 2,5 кирпича, готовые бетонные перемычки и вовсе не выпускают. В таких случаях, над проёмами устанавливают опалубку, вяжут из арматуры каркас, и заливают перемычки монолитным способом. Как это выглядит, хорошо видно на представленном выше примере. Здесь показана обычная съёмная опалубка, но есть и другие варианты.

Лотковый керамзитобетонный блок для устройства перемычки

Например, для заливки монолитной перемычки можно использовать бетонные или керамические U-блоки, которые используют в качестве несъёмной опалубки. Они по всем параметрам соответствуют обычной перемычке, но имеют полость, в которой укладывается арматура и осуществляется заливка бетона.

Назначение перемычек

Строительство из газоблока происходит с обустройством армирующих рядов. Находящаяся в пазах кладки арматура распределяет и компенсирует нагрузку в ходе эксплуатации. Однако, для обеспечения монолита стены этого недостаточно. Потому монтаж оконных и дверных проёмов требует дополнительного усиления.

Функциональные свойства перемычки обеспечивают:

  • Повышенную несущую способность газоблочного проёма.
  • Подготовку поверхности, служащей опорой для последующих рядов блоков.
  • Компенсирует и распределяет нагрузку на этапе строительства и эксплуатации здания.
  • Замыкает силовой контур в районе проёма.

Устройство металлической перемычки

Преимуществом сборных перемычек является скорость монтажа, простота подбора и надежность.

Когда нет возможности установить сборные перемычки, можно смонтировать металлические. Кирпичная кладка отлично держит собственный вес после того, как раствор набрал прочности. Конечно, это в том случае, если отсутствует нагрузка от перекрытия и умеренная ширина окна. Но пока раствор не затвердел и не набрал прочности, над проемом кирпичная кладка нуждается в поддержке. Преимуществом сборных перемычек является скорость монтажа, простота подбора и надежность. Нет необходимости вести расчет. Но они, как мы уже говорили, производятся только в заводских условиях и очень тяжелые. По монолитным железобетонным нужно произвести расчет, подбор высоты и армирования. Изготавливается она сложнее, с применением опалубки. Зато монтаж можно произвести непосредственно на объекте строительства. Ну, а можно установить перемычки из металлических прокатных профилей, таких как углы, швеллеры или двутавры.

при подборе металлических элементов необходимо произвести расчет, чтобы не возникло прогиба перемычки больше допустимого, и определить необходимую прочность подобранных металлических элементов. При этом расчет производится по следующим условиям:

прочность определяется по формуле,

где Мр – зависит от нагрузки и длины перемычки, а также коэффициента надежности;

W – сопротивления металлического элемента, который берется из справочников. Если перемычки составлены из 2 уголков или 2 швеллеров, то момент сопротивления элемента составного равен сумме каждого из элементов моментов сопротивления;

R – сопротивление стали.

прогиб определяется по формуле:

Мн * L/(10EI) = 1/200,

где Мн – нормативный момент, зависимый от нагрузки и длины перемычки;

L – расчетная длина, которая равна к сумме ширины в чистоте с третью каждой стороны перемычки длины опирания;

I – момент инерции;

Е – модуль упругости стали;

1/200 – максимально допустимый прогиб.

Что это такое?

Специалисты называют перемычкой конструктивный элемент, участвующий в перекрытии проемов, что несет основную массу кладки и распределяет нагрузки материалов (кирпичей, цементного раствора, перекрытия).

Вместо них можно самостоятельно изготовить монолитные армированные перемычки, соответствующие габаритам проема и распределяемой нагрузке.

Разница в заводском и самостоятельном изготовлении в том, что готовое изделие может стоить дороже, чем самодельное и имеет качественный знак. Независимо от способа изготовления, принято различать такие виды перемычек:

  1. Несущие. Имеют балочный вид, с усилением, который используют для поддержки плит перекрытия.

  2. Ненесущие. Нужны для распределения нагрузки кладки.
  3. Прогоны. Представлены очень большими размерами. Используются для грандиозных построек.
  4. Карандаши. Тонкие конструкции для дверных проемов, с толщиной перегородок 120 мм.
  5. Ригеля. Выполнены с полкой, которая нужна для упора конструкции, расположенной выше.

Самыми распространенными считаются первые два вида конструкций (несущие, а также ненесущие), выполняемые по технологии, в соответствии с установленными нормативными правилами. Они, например, делятся на брусковые (ПБ) и плитные (ПП). Перемычки помогают сдерживать уложенные кирпичи от смещения, а стену – от разрушения.

Пошаговый порядок действий для устройства своими руками

В процессе кладки

  1. Нижняя часть. Создание нижней части оконного проема в процессе строительства происходит также, как и обычная кладка стены. Газобетонные блоки поднимают единым полотном, с соблюдением порядовки, до высоты нижней границы отверстия для окна. Чтобы усилить нижнюю часть и распределить давление внутри нее равномерно применяется армирование.

    Длина штроб должна превышать ширину проема на 90 см с обеих сторон окна. Расстояние от граней блоков 5-6 см, глубина и ширина штроб – 2,5 см. Пример на фото. Зона подоконника армируется на поверхности, а не в шов под подоконными блоками. В противном случае это приведет к появлению трещин.

  2. Боковые стороны. Кладка стены здесь продолжается, используется клеевой раствор, смещение блоков с каждым рядом на ½, ⅓ или ¼ часть. Рекомендуется оставлять целые газоблоки у оконных проемов, не распиливая их.
  3. Верхняя часть. Здесь монтируется перемычка. Процесс зависит от ее вида, рассмотрим их отдельно. Как укладывать перемычки:

    • Готовые блоки. Опираться на стены должны на 25-30 см с каждой стороны. Закрепляются на клеевой раствор. После кладка продолжается стандартным способом.
    • U-блоки. Создать подпорки из древесины или металла. Уложить на них U-блоки сплошной стороной вниз, они должны заходить на 25-30 см с одной и другой стороны окна. Проклеить места соединения со стеной и вертикальный шов. Внутри блока со стороны, смотрящей на улицу уложить слой утеплителя.

      В оставшееся место армированный каркас. Все залить бетоном, выровнять слой по границе блоков. Дождаться полного высыхания, убрать подпорки, продолжить кладку стены.

    • Монолитный бетон. Создать опалубку из фанеры или тонкой доски по ширине перемычки, она должна заходить за границу боковых стен проема на 25-30 см с каждой стороны. Подпереть опалубку деревянными балками или металлическими трубами. Внутри опалубки со стороны улицы проложить утеплитель.

      Сделать армированный каркас, уложить в форму. Залить конструкцию бетоном по высоте ряда. Дождаться полного высыхания, убрать подпорки, снять опалубку.

    • Металлические уголки. Верхняя часть собирается на подпорках из газоблоков. Боковые элементы должны заходить на ½ часть на стену с каждой стороны. Вертикальные швы проклеить. Создать штробы для размещения уголков с заходом на боковые стены. Длина захода штробы равна ⅓ ширины проема.

      Сами уголки обработать составом против коррозии, обмотать штукатурной сеткой, установить в штробу. После заштукатурить вместе с отделкой. Уголки устанавливают с обеих сторон стены.

    • Без усиления. В стенах по бокам от окна нужно пробить штробы. Длина их составляет ⅔ от ширины проема. С каждой стороны делают по 4 штуки. В них уложить армированные прутья, залить цементно-песчаным раствором штробы, дождаться высыхания. На арматуру поставить в ряд газоблоки так, чтобы боковые элементы на ½ часть заходили на стену с каждой стороны. Вертикальные швы проклеиваются.

Вариант а) усиление арматурой, вариант б) уголками и арматурой.

В готовой стенке из газоблока

  1. Найти удачное место. Проем не должен оставлять блоки шириной меньше ¼ его части.
  2. Нанести отметку, проверить геометрию будущего проема.
  3. Перфоратором проделать отверстия по отметке, они должны идти густо друг за другом, на 0,5-1 см от края стены внутрь проема.
  4. С помощью ручного инструмента для штробирования проделать отверстие. Пила должна уместиться в него.
  5. Осуществить распил блоков.
  6. Вынуть лишние блоки из стены.
  7. Проверить геометрию получившегося проема, если нужно, поправить рубанком.
  8. Обработать наждачной бумагой проем внутри.

Штукатурка дверного проема

Иногда двери в проем не ставят, но и в этом случае дверной проем требует отделки. И проще всего это сделать с помощью штукатурки. Технология самой штукатурки аналогична, а вот направляющие и способы их установки другие.

Штукатурка дверного проема начинается только после того, как обе примыкающие стены уже оштукатурены. Сам проем покрывается грунтовкой (принцип подбора такой же).

Направляющие устанавливаются с боков. Это могут быть доски, металлические профили, два правила, куски пластика, ДВП и т.п. Одна устанавливается справа, вторая — слева, они фиксируются. Удобнее всего закрепить их при помощи струбцин. Если струбцин нет, мощжно использовать гвозди или шурупы — оставшиеся дырки потом нужно будет аккуратно заделать.

Для оштукатуривания дверного проема нужны две направляющие, которые устанавливают с двух сторон

Передние кромки направляющих и будут служить основанием, по которому будет двигаться правило или широкий шпатель. Последовательность действий прежняя: первый слой — черновой, второй — чистовой, если необходимо довести до идеального состояния — делают затирку. Подробнее о том, как шпаклевать дверной проем смотрите в видео.

Заключение

Перемычка является важной конструкцией, перекрывающей проем и принимающей на себя определенные нагрузки. Расчет обустройства конструкции зависит от:

Расчет обустройства конструкции зависит от:

  • показателей плотности материала,
  • расчетных величин прочности,
  • гибкости,
  • инерции,
  • учета габаритов.

Для стен из кирпича подбирают перемычки, зависящие от возраста здания, схемы и плана постройки. Наиболее часто используемые и практичные виды конструкций – ЖБ, кирпичные и металлические.

Для крепления перемычек всегда применяют опалубку и армирование (прутьями из стали или строительной сетки). Часто строители пользуются современной удобной армированной системой BAUT. Бетонный раствор, заливаемый в опалубку, является обязательным условием монтажа устраиваемой конструкции.

Перемычки формируют проем, укрепляют стены и создают базу для продолжения возведения здания. Монтаж всех видов арочных перемычек желательно доверить профессионалам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
