На что влияет воздух
На тепловом снимке особенно наглядно показано как сильно наличие воздушных пробок сказывается на температуре батареи.
Наличие воздуха в батареях отопления является препятствием для их нормального функционирования. В том месте, где скапливаются воздушные пробки, образуется холодная область. В результате эффективность работы падает, в помещениях становится заметно прохладнее. Если не выпустить воздух, то обогрев не сможет работать в полную силу.
При запуске циркуляционного насоса от батарей и труб слышно легкое бульканье – это прямой признак того, что у вас завоздушило систему отопления. Насос не может продавить напором воздушные пробки, из-за чего те циркулируют на месте, вызывая образование журчащих звуков. И поднимать напор бесполезно, так как нужно либо провести стравливание, либо попытаться долить в систему воду – иногда это действительно помогает.
Иногда воздушные пробки образуются прямо в трубопроводах систем отопления. В результате этого теплоноситель не может пробиться к батареям, так как ему мешает воздух. Нужно как-то избавляться от него, иначе возможен выход из строя отопительного котла – он просто перегреется из-за отсутствия нормальной циркуляции.
Признаки завоздушивания
Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:
- Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
- Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
- Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
- Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.
Рис. 2 Завоздушенные радиаторы в тепловизоре
Почему в системе отопления появляется воздух?
Причин может быть множество, вот только основные их них:
- Теплоноситель имеет в своем составе растворенный воздух, который выделяется при нагревании. В большей степени это относиться к системам, где в качестве теплоносителя используется обычная водопроводная вода, содержащая большое количество растворенного кислорода. При нагревании теплоносителя, кислород отделяется, образуя множество мелких пузырьков, которые и создают воздушную пробку;
- Заполнение отопительного контура теплоносителем осуществлялось слишком быстро, в результате чего не удалось стравить весь воздух. Отопительная система должна заполняться медленно (в среднем 1 этаж – 1 час), особенно если это протяженная система с большим количеством составных элементов;
- Не были соблюдены необходимые уклоны труб;
Автоматический воздухоотводчик в шахте.
- Воздушные пробки всегда образуются после проведения ремонтных работ. Ремонт или замена радиаторов, замена фитингов и т.д. — все это приводит в завоздушиванию системы отопления;
- Низкое давление в системе может привести к увеличению количества сжатого воздуха, который также будет создавать воздушные пробки;
- Выведен из строя или неисправен воздухоотводчик;
- Течь в системе отопления также может быть причиной образования пробок;
- Кислородопроницаемость труб отопления. В большей степени это относиться к полимерным трубам (кроме имеющих антидиффузионное покрытие), стенки которых пропускают в систему кислород.
- Иногда воздух скапливается в углах трубопровода. Это свидетельствует об ошибке при монтаже: отдельные участки труб были установлены не по уровню. В такой ситуации лучше всего врезать на проблемном участке тройник для установки воздухоотводчика;
- Некоторые некачественные алюминиевые батареи вступают в реакцию с водой, как результат воздушные пробки будут образовываться постоянно. Порекомендовать в такой ситуации можно одно: использовать только качественные отопительные приборы, а не выбирать что подешевле. Дешевый прибор рекомендуется заменить на новый, более качественный.
Воздухоотводчик с шаровым краном Danfoss на тех.этаже гостиницы.
Примечание! В многоэтажных домах чаще всего воздушные пробки образуются в квартирах на последних этажах, ведь воздух всегда «стремится» в верхние участки отопительной системы.
Сценарий 4: закрытая система отопления одноквартирного дома
В контуре с принудительной циркуляцией, работающем при избыточном давлении, обычно монтируется автоматический воздухоотводчик. Он входит в состав группы безопасности котла и устанавливается на выходе из его теплообменника.
На фото — котел, в корпусе которого смонтированы группа безопасности и расширительный бачок.
Все отопительные приборы, расположенные выше розливов, дополнительно комплектуются собственными автоматическими воздушниками или кранами Маевского.
Одностороннее боковое подключение. Радиатор расположен выше розлива. Воздушник необходим.
Особый случай
Наряду с воздушником в закрытых автономных системах применяется еще один прибор — сепаратор воздуха для отопления. Его функция — отвод мелких пузырьков воздуха, насыщающего теплоноситель и способствующего коррозии стальных труб, эрозии крыльчатки циркуляционного насоса и теплообменника котла.
Отвод воздуха из воздушной камеры сепаратора выполняется нашим старым знакомым — автоматическим воздухоотводчиком.
За сбор воздушных пузырьков могут отвечать:
Так называемые PALL — кольца;
Устройство и принцип работы PALL-колец.
Сетки из нержавеющей стали или меди.
Сепаратор с нержавеющей сеткой.
Цена наиболее доступных сепараторов под диаметр присоединяемого трубопровода 20 мм начинается примерно от 2000 рублей, а приносимая ими польза довольно сомнительна. На мой взгляд, в автономной отопительной системе вполне можно обойтись без этих приборов.
Сепаратор Flamcovent для трубопровода диаметром 1 дюйм. Розничная стоимость — 5550 рублей.
Как бороться с воздушными пробками
Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.
Как спустить воздух в многоэтажном доме

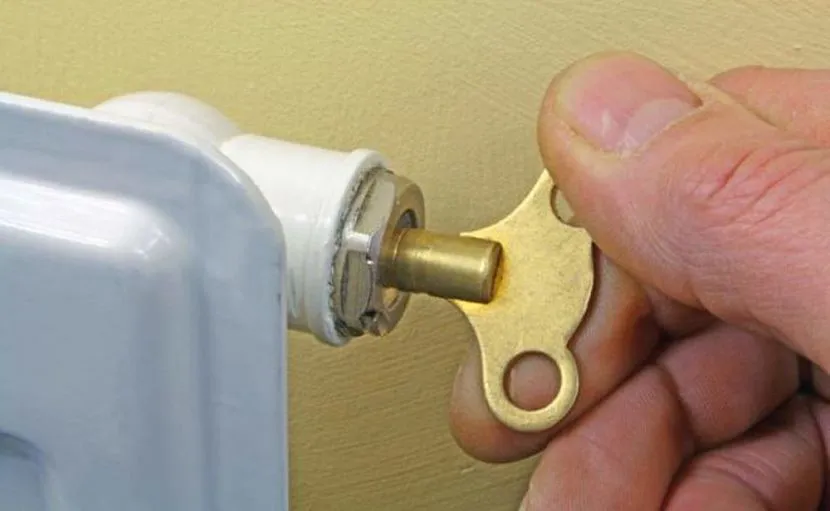

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru
В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.
При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.

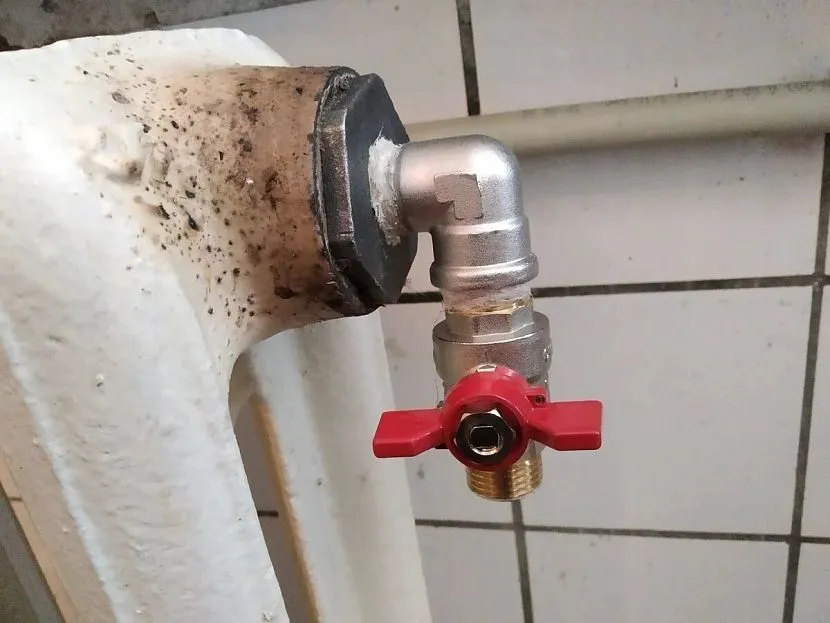

Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru
Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.
Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

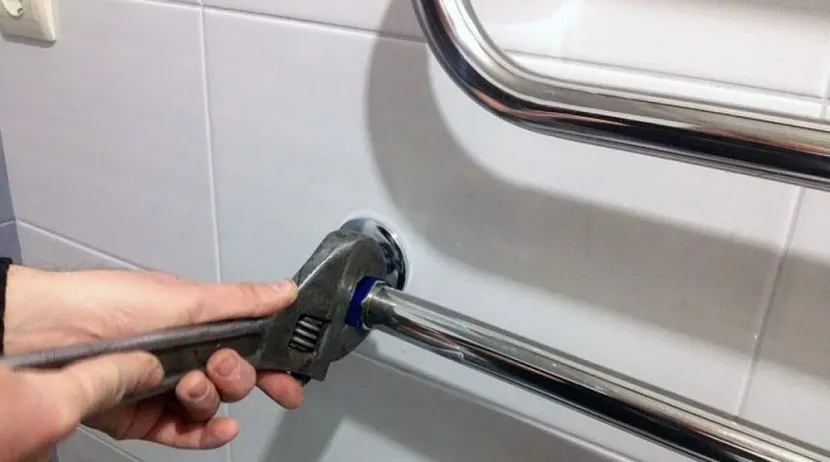

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru
Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.
Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.
Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.
Почему появляется воздух в системе отопления
Многие задаются вопросом: почему случается завоздушивание, если отопительная система герметичная. Рассмотрим возможные причины:
- При устройстве трубопроводов нарушен угол наклона;
- Так как в воде помимо кальция и магния имеется еще и кислород, то при повышении давления в системе возрастает объем кислорода;
- Если элементы отопительной системы плохо соединены между собой, то может проникать воздух;
- Отсутствуют воздухоотводчики или же они не работают;
- Коррозия. Она приводит к разрушению элементов отопительной системы, а, следовательно, и к нарушению герметизации;
- Неправильно заполняется трубопровод. Воду необходимо подавать медленно, а также одновременно откачивать воздух из радиаторов. Если воду подавать быстро, то будут образовываться пузырьки, а они в свою очередь вызывают завоздушивание системы. Стоит учитывать, чем больше ответвлений в отопительной системе, тем медленнее должна подаваться вода;
- Часто при проведении ремонтных работ случается разгерметизация системы;
- Процесс, при котором молекулы одного вещества проникают между молекулами другого. Такой процесс называется диффузия. Чтобы предотвратить появление такого процесса, необходимо применить специальное покрытие, которое наносится на трубы.
Данные причины являются более популярными, но существуют и другие.
Замена теплоносителя: причины и периодичность проведения
Замена воды в закрытом и открытом контуре обогрева проводится:
Во время первого запуска отопления.
После сезонного осушения.
При запуске после ремонтных работ.
Регулярный долив жидкости требуется в процессе эксплуатации, если не проводился слив после отопительного сезона.
Зачем сливать воду из домашней системы
Вопрос, на который нет однозначного ответа – нужно ли ежегодно осушать контур после завершения отопительного сезона? Решение зависит от типа, возраста и материала изготовления основных элементов – труб и радиаторов, а также от общего объема жидкости.
Чаще всего осушают на лето системы со старыми чугунными радиаторами. Причина – появление течи после выключения котлов. Старые ребра из чугуна соединены между собой резьбовыми соединениями со старыми прокладками. Когда внутри батарей есть горячая вода, уплотнители расширяются, обеспечивая стабильную герметичность на швах.
После остывания воды материал, из которого изготовлены прокладки, естественно, сжимается, и в местах стыка ребер начинается течь. Но длительный простой старых радиаторов без воды чреват ускоренной коррозией, ржавчина внутри радиатора и старых труб в сухой среде осыпается, и может вывести из строя целый стояк.
В закрытых новых контурах заполнение системы отопления – процесс не затратный. Но полностью сливать жидкость каждый год не рекомендуется – в этом нет необходимости.
Периодичность замены и доливки жидкости в отопительную систему
Насколько часто нужно менять жидкость в системе отопления? Несколько общих правил:
В контурах открытого типа частных домов достаточно просто доливать воду, если система герметична, не подвергая старые коммуникации стрессовым проверкам в виде длительного сухого простоя. Замена необходима только в случае экстренного ремонта или профилактической герметизации, после промывки.
Закрытые отопительные системы нуждаются в профилактической промывке и смене теплоносителя через несколько лет.
Частота заполнения новой жидкостью зависит от характеристик воды, срока эксплуатации синтетического теплоносителя, общего состояния системы. При сильном завоздушивании крайних точек рекомендуют выявить причину – найти место протечки и проверить герметичность сети отопления. Обычно замену воды проводят раз в несколько сезонов.
Основные типы
Если система в частном доме или квартире начинает завоздушиваться, используются различные отводчики. Они представлены в виде клапанов или кранов. В старых домах они устанавливаются на старинных радиаторах, выполненных из чугуна.
Главный минус – пропускная способность очень низкая. При удалении пробки одновременно происходит сброс большого количества теплоносителя.
Особенности ручных отводчиков
Другое название – кран Маевского. Убирает воздух из радиаторов. Диаметр – небольшой. Это помогает избежать потерь теплоносителя, а также дальнейшего завоздушивания системы.
Отводчик для ручной работы
Главное преимущество – небольшие габариты. Кран не представляет никаких неудобств, очень удобен при эксплуатации. Широко используется при централизованном теплоснабжении. Правда, здесь появляется одна проблема. В такой системе радиаторы завоздушиваются очень часто и быстро. Поэтому кран используется чаще обычного.
Основные недостатки:
- неустойчивость к гидроударам;
- невысокое качество теплоносителя;
- необходимость в периодической чистке;
- перебои в работе отопления.
Наличие предохранительного клапана является строго обязательным
С целью купирования риска неприятных последствий, необходимо наличие предохранительного клапана. Иначе устройство будет часто выходить из строя.
Засорение отверстий кранов происходит практически каждые 20—40 дней. Чистятся они долго и трудно. На фоне периодических загрязнений в агрегате постоянно повышается давление.
Особенности автоматических отводчиков
Как развоздушить систему? Работа агрегата основывается на поступлении вытесненного газа в камеру. Там находится механизм (поплавковый). Он постоянно перемещается.
Если воздух отсутствует, то его местонахождение – верхняя точка (крайняя). Для соединения поплавка и золотника используется коромысло.
Отводчик для автоматической работы
Монтаж устройства – вертикальный. Штуцер направлен книзу. Монтаж происходит на наиболее высокой точке системы. Это обусловлено легкостью газа в отношении воды.
Справиться с проблемой поможет рожковый ключ
Для монтажа агрегата надо:
- «Вооружиться рожковым ключом».
- Вкрутить агрегат. Обязательно используются средства герметизации.
- Закрыть воздушный клапан колпачком. Это помогает избежать серьезных повреждений.
Как избежать завоздушивания системы отопления в частном доме.
Если у вас происходит так, а скорее всего так оно и происходит иначе зачем вы ищите эту проблему в интернете. У меня для вас две новости. Одна хорошая (всё можно устранить), другая (придется что-то сделать, система сама себя не починит).
Если система отопления частного дома нормально функционировала, а потом вдруг резко завоздушилась, при этом скорее всего вам пришлось добавить давление путем доливки теплоносителя. Скорее всего со временем вышла из строя мембрана. Срок службы гидроаккумуляторов, к сожалению, не такой большой (в среднем около 3-7 лет), причём их обслуживание/подкачку нужно проводить каждый сезон. Как вы поняли нужно менять мембрану если это возможно, либо гидробак целиком (если он уже прогнил или он не разборный). Кстати, если у вас гидробак установлен в котле и таковой уже не возможно приобрести, можно заглушить выход на него, а в систему отопления врезать обычный, объем нового гидробака должен быть равен объему теплоносителя*0,1. Т.е. 10 % от объема.
Если систему отопления вы запустили впервые, и она постоянно завоздушивается, как только вы не стравливаете воздух. Значит всё чуть хуже.
Во-первых, нужно убедиться, что на котле установлен автоматический развоздушник (автоматический клапан сброса воздуха). Если он установлен (на котлах с автоматикой, встроенным расширительным баком такой должен быть) его нужно открыть, открутить колпачок сверху. Немного — на пару оборотов. С завода они как правило закручены. В этот момент можно услышать, как выходит воздух. Собственно, на этом может все и закончится, и проблема будет устранена.
Где именно на вашем котле находиться клапан автоматического сброса воздуха (актуально для настенных котлов с автоматикой и встроенным гидробаком) нужно читать мануал. Как правило клапан находиться, где насос (на газовых котлах) и сверху теплообменника на электрических котлах. В общем читайте инструкцию, но его нужно открыть.
Если у вас напольный котел.
Тогда сразу после выхода из котла теплоносителя, вам должны были установить группу безопасности, которая и состоит из автоматического клапана, клапана безопасности и возможно манометра. Если у вас он не установлен – нужно это сделать
Важно это сделать на верхней точке котла, возможно в котле есть технологическое отверстие с заглушкой, и вы туда его просто вкрутите. Если нет – то решайте куда врезать его на трубу, выходящую из котла, как можно ближе к нему
Вторым по значимости местом установки воздухоотводчиков должны быть места верхних точек за исключением радиаторов. Т.е. если труба идет в обход двери (по верху, а потом спускается вниз) то вверху он должен стоять, причем если у вас две трубы, то на обоих по воздухоотводчику. Если у вас есть такая ветка, то насос не всегда может прокачать систему и выгнать этот воздух в радиаторы, где его можно спустить через краны Маевского. Причём чем больше диаметр трубы, тем сложнее его оттуда выгнать без него. На малых диаметрах это может быть не критично.
Еще рекомендация: заземлить все коллекторы отопления. Профессиональные сантехники обязательно сделают это, но мало ли.
Последняя рекомендация. Если все, что вышеперечисленно не помогло, а радиатор постоянно перестает греть со временем и нуждается в постоянном стравливании воздуха, ставьте вместо крана Маевского автоматический воздухоотводчик. Может это и не эстетично, но надежно и практично.
Надеюсь, мои рекомендации по возможным причинам и устранению завоздушивания системы отопления в частном доме помогли!? Если нет пишите комментарии. Не обещаю быстрый ответ, но отвечу точно. Оставляйте почту.
Заполняем систему правильно
Проще всего закачать воду или антифриз в трубопроводы, подключенные к открытому расширительному баку. Для этого необходимо открыть все вентили (кроме сливного) и, присоединив шланг к штуцеру подпитки, заполнить магистрали и радиаторы теплоносителем
В этом деле важно не торопиться и дать возможность воздуху самостоятельно покинуть систему через расширительную емкость
Совет. После заполнения включите циркуляционный насос и котел, а потом прогрейте все отопительные приборы. Затем спустите с них остатки воздуха через краны Маевского. Не забудьте перед запуском развоздушить и насос, как описывалось выше.
Теперь о том, как спустить воздух из батарей и трубопроводов закрытой системы отопления частного дома. Предлагаемая методика, постоянно практикуемая нашим экспертом — сантехником Виталием Дашко. выполняется в следующем порядке:
- Откройте всю отсекающую арматуру основных контуров (кроме слива).
- Перекройте все радиаторные краны, исключая самые последние батареи на концах петель, чтобы через них шла циркуляция.
- Привлеките к работам помощника. Его задача – находиться в котельной и поддерживать давление в сети на уровне 1 Бар с помощью опрессовочного насоса либо через ветвь подпитки из водопровода.
- Открыв подачу воды, заполните основные магистрали, расширительный и котловой бак. Воздух должен сбрасываться через клапан группы безопасности и воздухоотводчик в наивысшей точке (при наличии).
- Подойдите к первому от котла радиатору и одновременно откройте оба крана (медленно). Спустите воздух через клапан Маевского и снова закройте вентили. Помощник в это время не позволяет давлению упасть ниже 1 Бар.
- Повторите операцию на всех батареях, после чего включите циркуляционный насос и запустите теплогенератор. Когда магистрали начнут прогреваться, поочередно откройте все радиаторные краны и повторно удалите остатки воздуха из них.
Важный момент. Перед тем как выдавить воздушные пробки из радиаторов, обязательно стравите воздух из циркуляционного насоса и включите его на 5—10 минут для прокачки трубопроводов.
После полного прогрева отопительных приборов давление в системе должно находиться в пределах 1.3—1.6 Бар. На этом процедура считается законченной. Если же в системе присутствуют теплые полы, то их надо заполнять в последнюю очередь, используя тот же алгоритм (на холодную!). То есть, накачав давление в основной магистрали, нужно поочередно открывать и закрывать напольные контуры, спуская воздух через клапаны коллектора, а потом производить прогрев и настройку расхода теплоносителя.
Замечание касательно монтажа автоматических воздухосбрасывающих клапанов. Такое устройство должно всегда стоять в группе безопасности котла, а второе, третье и так далее – лишь в том случае, когда магистрали проходят выше радиаторов. При нижней разводке в одноэтажном доме воздух скапливается в батареях, поскольку они стоят выше трубопроводов, и клапаны на них ставить необязательно.
