Специфика монтажа
Требования к полотнам ППД
Они должны иметь класс огнестойкости не ниже второго в случаях установки:
- в проемах эвакуационных выходов;
- в тамбурах лестничных клеток, являющихся выходом из квартир в многоэтажках (50 м) при общей площади в 500 «квадратов» на одном уровне;
- на входе в вентиляционную камеру, складское или архивное помещение, серверную;
- ППД, устанавливаемые в лифтовых помещениях (холлах), обязательно оснащаются притворами и доводчиками;
- ширина проема – не менее 1 м. Причем независимо от модели двери – одностворчатая, полуторка или с двумя распахивающимися полотнами. Она должна обеспечивать не только самостоятельную эвакуацию людей, но и вынос больных, раненых, инвалидов: то есть тех, кто не способен в силу ряда причин быстро покинуть опасную зону.
Особенности установки
Требования и алгоритм действий те же, что и при работе с обычными моделями (деревянными, металлическими, пластиковыми). Но монтаж противопожарных дверей сопряжен с рядом нюансов, которые следует знать и учитывать.
Полотно должно распахиваться полностью, до предела. Если этому что-либо препятствует (бытовые и иные приборы, панельная облицовка), недостаток сразу же устраняется. Не следует забывать, что та же обшивка стен может служить дополнительным источником огня, поддерживать процесс горения.
Противопожарная дверь должна быть максимально устойчивой
Это особенно важно, если она устанавливается в проемах внутренних стен, перегородок. Конструкция обязательно укрепляется; методика выбирается исходя из местных условий
Наиболее распространенное решение – специальной металлической рамой.
Весь использующийся в процессе установки дверей крепеж – только класса «огнестойкий». В противном случае смысл монтажа такой двери теряется.
Герметик для заделки, обработки стыков, щелей – категории «высокотемпературный». Именно он в первую очередь обеспечивает изоляцию помещения от дыма при возгорании в соседней комнате. Ко всем остальным материалам, которые могут использоваться в процессе установки двери и отделки проема, требование идентично.
Максимально допустимый зазор между коробом и дверью – 3 мм. Цель та же самая – снизить интенсивность проникновения дыма и токсичных веществ из смежного помещения при ЧС.
Наличник и доводчики на ППД рекомендуются в любом случае, независимо от назначения прохода и стиля внутреннего оформления комнат.
Монтаж специализированной организацией
Учитывая высокие требования к установке ППД, работу желательно доверить профессионалам. До начала монтажа у них на руках должно быть техническое задание. В нем отражаются следующие пункты:
- цель и место проведения работ;
- сроки выполнения;
- гарантийные обязательства исполнителя;
- дополнительные мероприятия. К примеру, демонтаж старого короба, подготовка проема и так далее.
К документу прикладывается схема установки и пояснительная записка. В ней – перечень комплектующих, их спецификация, количество, места расположения, а также обоснования выбора конкретной модели противопожарной двери.
Кроме того, у данной фирмы должен иметься сертификат, свидетельствующий, что она правомочна вести работы такой сложности.
Нормы и правила установки
Итак, выше было обозначено, что не существует определенного документа, по которому бы регламентировалась установка противопожарных дверей (нормативы и последовательность). Поэтому подрядные организации методом «тыка», но учитывая нормы установки обычных дверных конструкций, используют стандартные монтажные технологии, добавляя в процесс определенные нюансы, чтобы не снизить противопожарные свойства изделий.
Предлагаем ознакомиться с требованиями к противопожарным дверям, а точнее, к их установке. Вот предлагаемая последовательность процесса.
Установка противопожарной двери
Осмотр дверного проема на предмет обнаружения дефектов.
Если производится замена старого изделия на ПД, то первую демонтируют вместе с коробкой, зачищаются торцы проема, то есть производиться подготовка к монтажу.
Если здание является новостройкой, то дверной проем замеряется по высоте и ширине, и полученные параметры сравниваются с проектными. Если есть значительные отклонения, то придется подбирать ПД по новым размерам или выравнивать проем кирпичами или бетонными блоками, если разница по ширине
Если по высоте, то увеличивают высоту порога или заливают на пол более толстую бетонную стяжку.
Обратите внимание, что при установке обычных дверей мастера просто заполняют зазор между изделием и торцами проема монтажной пеной. А само изделие крепят длинными анкерами. С противопожарной этого делать нельзя
Ведь она выполняет функции противодымной двери с требованиями полного непросачивания дыма через преграду. Монтажная пена в этом случае – плохая идея. Здесь требуется более плотный материал. Поэтому зазор закрывают, к примеру, кирпичом, который с двух сторон штукатурится.
Далее производится разметка под крепежные изделия, которые могут прийти в комплекте, а могут и отсутствовать.
Производится установка и крепление дверной коробки. Обратите внимание, что шляпки крепежей должны закрываться огнестойкими заглушками.
Навешивается и регулируется дверное полотно.
Устанавливают наличники, входящие в комплектацию ПД.
Установка доводчика.
С противопожарной этого делать нельзя. Ведь она выполняет функции противодымной двери с требованиями полного непросачивания дыма через преграду. Монтажная пена в этом случае – плохая идея. Здесь требуется более плотный материал. Поэтому зазор закрывают, к примеру, кирпичом, который с двух сторон штукатурится.
Далее производится разметка под крепежные изделия, которые могут прийти в комплекте, а могут и отсутствовать.
Производится установка и крепление дверной коробки
Обратите внимание, что шляпки крепежей должны закрываться огнестойкими заглушками.
Навешивается и регулируется дверное полотно.
Устанавливают наличники, входящие в комплектацию ПД.
Установка доводчика.
Навешивание полотна и установка доводчика
Требования к дверям по пожарной безопасности, особенно к их установке, достаточно жесткие. Но часто случается так, что руководители объектов заставляют своих работников проводить монтаж дверей. Или когда подрядчик ставит на эти работы мастеров, занимающихся установкой обычных проходных дверей. Вроде бы ничего сложного в монтажном процессе нет. Но практика показывает, что установленные изделия по технологии «тяп-ляп» (так дешевле обходится) вызывают негативную реакцию у представителей Госпожнадзора, которые принимают объект в эксплуатацию.
Инспектора просто отказываются принимать их. Нарушения на виду. Минимальное наказание – предписание, в котором рекомендуется установленные двери демонтировать и установить по нормам. На это дается определенный срок.
Поэтому запомните, что монтажом ПД занимаются организации, которые прошли лицензирование в Министерстве Чрезвычайных Ситуаций (МЧС). Именно наличие разрешения (лицензии) подтверждает возможность проведения установки. Самодеятельностью заниматься не стоит. Это ни в коем случае не является борьбой за качество или против так называемых «диких» бригад. Хотя и это присутствует тоже.
Просто МЧС отдает предпочтение тем компаниям, руководят которыми бывшие работники пожарной охраны (пожарники). Эти люди, прошедшие обучение пожарному делу, знающие не понаслышке, что такое пожар, могут отдать себе отчет, какое значение придается противопожарным дверям (требованиям к ним)
Все они по роду своей деятельности сталкивались с , знают, какие требования к ним предъявляются и, на что надо обратить внимание при их установке
Не забываем и о том, что при выявлении недочетов, связанных с монтажом ПБ, компании, их устанавливаемые, будут оштрафованы
Добавим и большой профессиональный опыт таких сотрудников, что тоже немаловажно

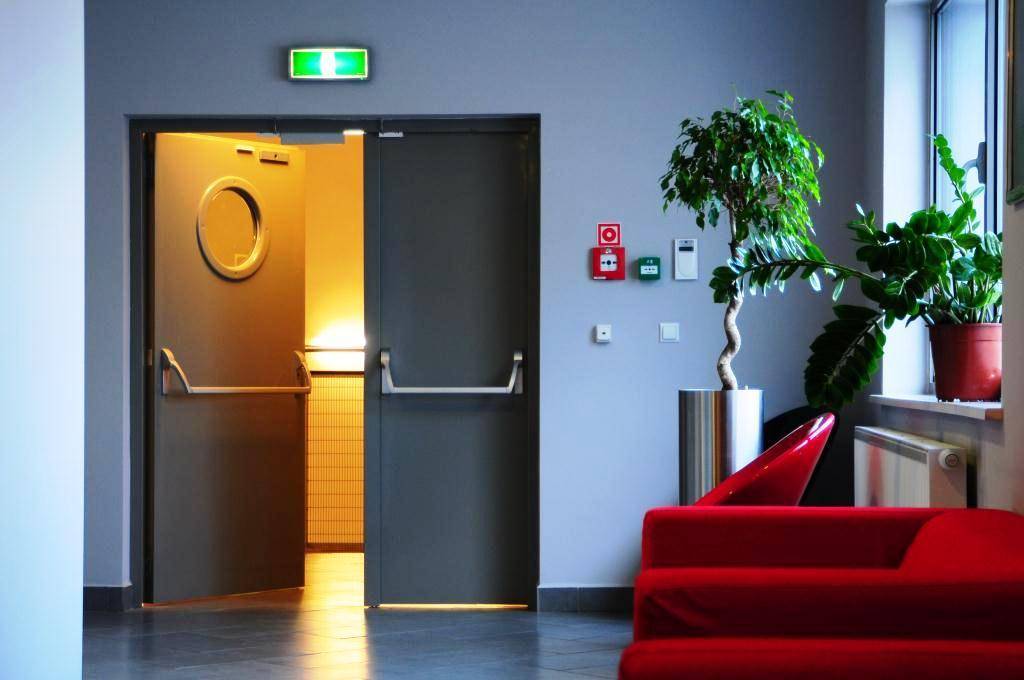

Противопожарная дверь в офисе
Параметры для испытаний
На строительном рынке представлен большой выбор дверей противопожарного типа, которые изготавливаются разными производителями.
В соответствии со стандартами и требованиями, к дверям по пожарной безопасности, предъявляются определенные параметры. Для испытаний берется один типоразмер, который отражается в протоколе.
Полученные результаты распространяются на изделия с допустимыми отклонениями, которые варьируют в пределах от +10% до -30%, как по ширине, так и по высоте. Кроме этого, предусмотрены округления, если в сторону увеличения, то до 5 см, в сторону уменьшения — до 10 см.
Куда ставятся противопожарные двери? Места установки
В соответствии с требованием действующих нормативных актов противопожарные двери устанавливаются в помещениях, где возможность возникновения пожара особенно велика.
К этой категории относятся объекты с хранящимися легковоспламеняемыми материалами и работающими электроприборами.
Список помещений
Согласно требованиям действующих нормативных документов, противопожарные двери в обязательном порядке ставятся на объектах:
В зданиях и сооружениях производственного назначения, цехах, складах и хранилищах, противопожарными преградами оборудуются проходы в склады и цехи, в подсобные помещения и комнаты отдыха персонала.
Противопожарными дверями также оборудуются
Технические помещения цокольных и подвальных этажей.
Эвакуационные выходы и проходы.
Выходы на чердак из лестничных клеток.
Выходы из лифтовых холлов и шахт на общие этажные площадки.
В жилых зданиях необходима установка противопожарной двери в проем, который соединяет встроенное нежилое помещение. Такие встречаются в многоквартирных домах в крупных городах, где на первом этаже жилого дома располагаются офисы и магазины.
Согласно нормам противопожарной безопасности, офисная дверь, которая выходит на лестничную клетку должна быть противопожарной.
Другие варианты размещения
Все варианты индивидуального размещения противопожарных дверей нормируются соответствующими СП и регламентом по противопожарной безопасности.
Коридор – в промышленных зданиях противопожарные двери устанавливают в коридор и проходах между цехами и складами, на пути к местам отдых персонала.
Лестница – противопожарные двери лестничных клеток монтируются для упрощения эвакуации жильцов и персонала.
Межкомнатные двери – рекомендуется устанавливать в офисных помещениях, где есть архивы с бумажной документацией.
Чердак – выходы (двери и люки) на эксплуатируемые чердаки оборудуются противопожарными дверями.
В серверную и электрощитовую – в помещения с работающим оборудованием в обязательном порядке монтируется противопожарная дверь.
Наружная – дверь, выходящая в соседний корпус должна быть противопожарной.
Выбор противопожарной двери
Какой предел огнестойкости двери (EI 30, EI 60, EI 15) необходимо выбрать для установки в противопожарной преграде? Разберемся в этом вопросе вместе, на наглядном примере. Первым делом, ознакомимся с нормативами.
Огнестойкость двери по Федеральному закону №123 определяется по таблицам №23 и 24: «Пределы огнестойкости» и «Пределы огнестойкости заполнения проемов».
Пример выбора огнестойкости
Рассмотрим ситуацию: пожарный инспектор сделал вам предписание — необходимо поставить противопожарную дверь на пути эвакуации персонала в школе.
Сразу отметим, что в проектной документации обязательно указывается, какие двери должны быть противопожарными.
Каждой конкретной преграде соответствует свой тип противопожарной двери (согласно Федеральному Закону №123) – это тоже обязательно должно быть указано проектировщиком.
Таким образом, инженер-проектировщик заранее определил для нас что за противопожарная преграда должна присутствовать в школе. И мы просто узнаем эти данные из проектно-сметной документации на объект.
Итак, из технической документации мы узнали, что на пути эвакуации находится, например, перегородка.
Теперь мы открываем таблицу №23:
В первом столбце дан перечень всех возможных пожарных преград. Нас интересует строка «Перегородки».
Из второго столбца узнаем, что перегородки могут быть двух типов: 1-го и 2-го.
Тип перегородки мы узнали из проектной документации. Например, это противопожарная перегородка 1-го типа.
Из столбца 3 видим, что нашей перегородке 1-го типа соответствует предел огнестойкости EI 45.
Это значит, что перегородка в условиях пожара должна сохранять свою целостность (параметр E) и свои теплоизолирующие свойства (параметр I) не менее 45 минут.
Далее в четвертом столбце выбираем тип заполнения проемов.
Мы получили, в нашей перегородке 1 типа с пределом огнестойкости EI 45 элемент для заполнения проема должен быть 2 типа.
Далее, узнаем – дверь с каким пределом огнестойкости должна монтироваться в нашей перегородке.
Где необходимо ставить противопожарные двери?
Добрый вечер Владимир! Я архитектор, при проектировании часто возникает вопрос «где необходимо ставить противопожарные двери». Конечно — всякие пожароопасные помещения — это понятно, а вот например самостоятельный выход из подвала (в подвале нет ни каких складов). Или выход из этого же подвала через общую лестничную клетку (до уровня второго этажа противопожарная рассека)? Спасибо.
Марина
Даже не знаю как Вам ответить, чтоб подлиннее было.
Противопожарные двери предназначены для заполнения проемов в противопожарных преградах. А именно, коль речь идет о дверях, то — для заполнения дверных проемов в противопожарных стенах и противопожарных перегородках. И, соответственно, там и должны устанавливаться.
Противопожарные двери бывают 1-го, 2-го и 3-го типов (см. пункты 2 и 3 статьи 37 Технического регламента о требованиях пожарной безопасности) и отличаются пределами огнестойкости.
В зависимости от типа противопожарной преграды (противопожарная стена или противопожарная перегородка, 1-го, 2-го или 3-го типа) выбирается соответствующий тип противопожарной двери (согласно пункта 2 статьи 88 и в таблице 23 приложения к Техническому регламенту о требованиях пожарной безопасности). Пределы огнестойкости соответствующих типов противопожарных дверей определяются согласно пункта 3 статьи 88 и таблице 24 приложения к Техническому регламенту о требованиях пожарной безопасности.
Чуть не забыл: противопожарные двери могут быть также элементами тамбур-шлюзов. В этом случае тип противопожарной двери в зависимости от типа тамбур-шлюза определяется согласно пункта 4 статьи 88 и таблице 25 приложения к Техническому регламенту о требованиях пожарной безопасности.
В Техническом регламенте и нормативных документах по пожарной безопасности дополнительно оговаривается ряд других случаев, в которых необходимо применение противопожарных дверей.
Вот только некоторые из них: — в проемах ограждений лифтовых шахт (пункт 16 статьи 88, пункт 2 статьи 140 Технического регламента о требованиях пожарной безопасности; — в проемах наружных стен в местах примыкания к ним переходов между зданиями — для общественных зданий административного назначения и общественных зданий (п.п. 6.7.4, 6.8.10 СП 2.13130.2009); — в коридорах, соединяющих лестничные клетки, в трехэтажных зданиях детских дошкольных учреждений (п. 6.8.15 СП 2.13130.2009); — в наружных стенах здания при примыкании смежных пожарных отсеков под углом друг другу (п. 5.4.14 СП 2.13130.2009, п. 4.20 СП 4.13130.2009).
Также есть ряд исключений, когда в противопожарных стенах и перегородках устанавливать противопожарные двери не требуется: — в наружной части противопожарной стены, на расстоянии над кровлей примыкающего отсека не менее 8 м по вертикали и не менее 4 м от стен по горизонтали (п. 5.4.13 СП 2.13130.2009); — в противопожарных перегородках 1-го типа, разделяющих технические этажи и чердаки в зданиях класса Ф1, при отсутствии в них горючих материалов и конструкций (п. 5.2.4.9 СП 4.13130.2009).
В дверном проеме наружной стены здания, ведущем из подвала наружу, установка противопожарной двери не требуется.
В случае устройства выхода из подвала через общую лестничную клетку, он должен иметь обособленный выход наружу, и быть отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа, расположенной между лестничными маршами от пола подвала до промежуточной площадки лестничных маршей между первым и вторым этажами (см. подпункт 1 пункта 5 статьи 89 Технического регламента о требованиях пожарной безопасности и п. 5.2.7 СП 1.13130.2009). «Глухой» — я так предполагаю, означает «не имеющей дверных, оконных и других проемов». Т.е. никакой, и даже противопожарной, двери в этой перегородке быть не должно. В проеме наружной стены установка противопожарной двери также не требуется.
Места обязательной установки
Установка противопожарных дверей обязательна в строениях, имеющих потенциальную возможность возгорания оборудования либо стройматериалов. В перечень объектов риска включены лифтовые тоннели, вентиляционные камеры, тепловые пункты, складские помещения с горючим сырьем, электрические щитовые, кабельные тоннели и т.д.
Типы огнеупорных преград в зданиях обозначаются на схемах проектировщиками. Согласно техническому регламенту о требованиях к пожарной безопасности определены пределы огнестойкости конструкции для разных помещений. По условиям СНиПа 21-01-97 конструкции должны обеспечивать возможность сдерживать рассредоточение огня на промежутки согласно классам в 15, 30, 60, 90 минут.
Установки блоков с максимальной защитой от возгорания требует главный распределительный щит, включающий огнеопасные компоненты. Также в ГРЩ монтируется замок только с противопожарными характеристиками.
Установка огнеупорных дверных полотен необходима в многоквартирных домах, в которых имеются встроенные нежилые помещения. Противопожарные конструкции размещают в проемах, соединяющих деловые и торговые помещения с общими лестничными клетками и коридорами жилых зданий.
Установка однопольных глухих противопожарных дверей требуется в складских и торговых помещениях. Устойчивые к возгоранию блоки должны быть размещены в зданиях с высокой проходимостью, подвальных и цокольных помещениях с общими техническими стенами, в коридорах, ведущих на чердаки и кровлю здания.

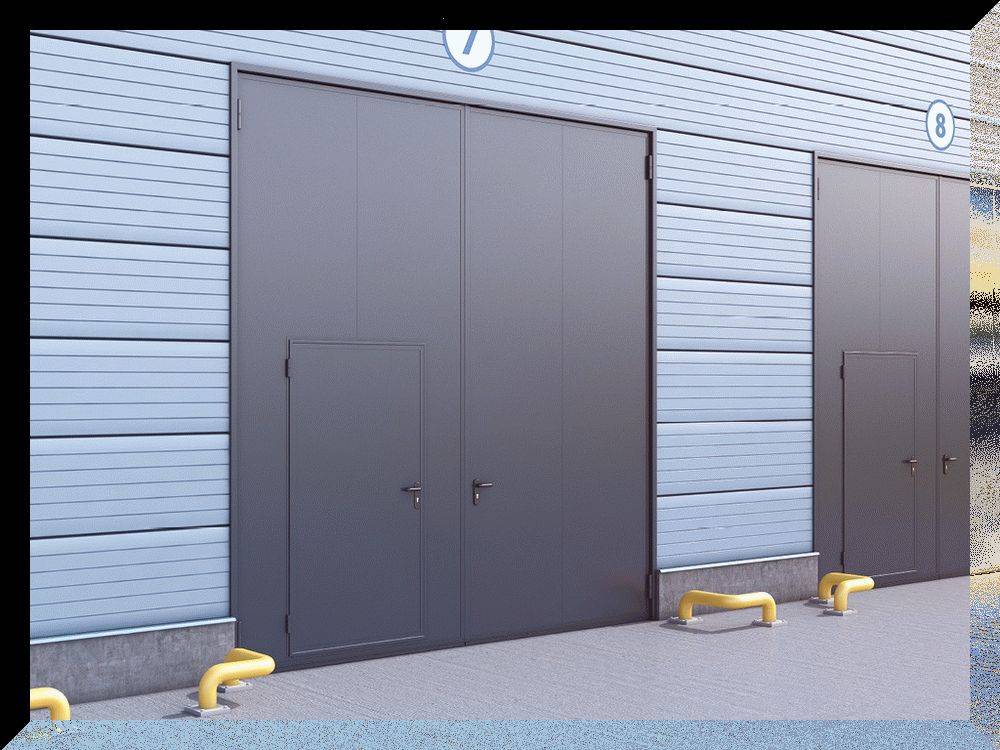

В промышленных сооружениях требуется обязательная установка противопожарных перегородок. Огнестойкие входные блоки устанавливают на производстве в проходах, которые ведут в цехи, склады, подсобные помещения, зоны для отдыха сотрудников.
Стойкие к воздействию огня дверные блоки устанавливают в тамбур-шлюзах и других противопожарных преградах, аварийных выходах на балкон, лоджию либо в смежную секцию здания и т.д.
Со стойкостью к высоким температурам должны быть двери на эвакуационных выходах, конструкции снабжаются обязательно противодымной защитой.
Требования к противопожарной двери при выборе
Существуют требования к качеству противопожарной конструкции, которые регулируются нормами ГОСТа. К критериям для выбора относится предел огнеупорности материала. Показатель влияет на долговечность и устойчивость сырья к воздействию высоких температур.
Противопожарные двери изготавливаются из стали, стекла и даже древесины, обработанной термостойкими веществами. По нормам ГОСТ самое надежное противопожарное полотно производится из профильных труб из тугоплавкого металла с обшивкой.
Важен уровень устойчивости изделия к деформациям от огня. Двери делятся на классы по возможности выдерживать воздействие высоких температур. Оптимальный предел огнестойкости — до 30 минут. Возможны перегородки, которые преграждают огненную полосу до 15 и 60 минут.
Для противопожарных конструкций важно обеспечить правильную изоляцию. Перегородка должна отличаться невысокой проводимостью тепла и иметь надежную дымоизоляцию
При монтаже важно качественно изолировать стыки, чтобы дверь не пропускала продукты горения.
Ширина огнестойкой конструкции должна составлять не менее 1 м для организации при пожаре безопасного выноса пострадавшего на носилках. По правилам пожарной безопасности дверные блоки в эвакуационных проходах должны распахиваться только по направлению выхода из здания.
Особенности конструкции предписывают регламентом толщину двери от 5 до 12 см. Каркас должен представлять цельный профиль, прошедший обработку под воздействием высоких температурных режимов. Пустоты и щели дверей заполняются только специальными сплавами, способными защитить помещение от воздействия огня и дыма.

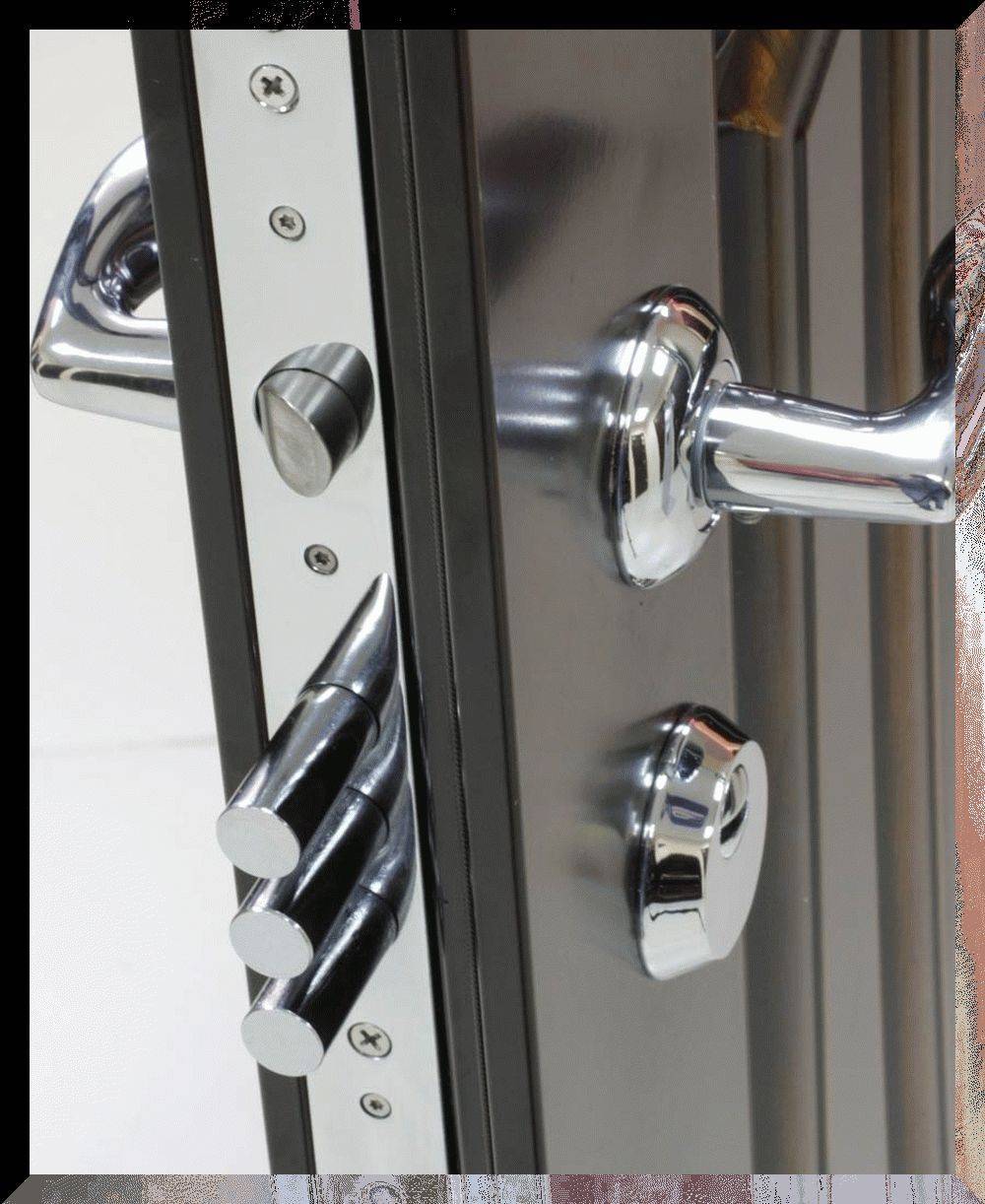

Существуют определенные требования и к качеству фурнитуры. Огнестойкие двери должны оснащаться доводчиками. Замки должны легко открываться, не допустима блокировка деталей. Не разрешены к использованию в качестве фурнитуры элементы из горючего сырья (пластик, древесина), рекомендованы только термоустойчивые сплавы.
Требования СНиП к противопожарным дверям
Пожаростойкие двери – это один из видов противопожарных преград наряду со стенами и перекрытиями. В строительных нормах и правилах зафиксировано, что огнеупорность дверей зависит от способности противостоять огню ее основных элементов.
Согласно СНиП противопожарные двери должны противостоять огню в течение как минимум 30 минут
К ним относятся ограждающая часть, конструкции, которые обеспечивают ее устойчивость и на которые она опирается, а также узлы крепления. Согласно СНиП, противопожарные двери должны противостоять огню в течение как минимум 30 минут. Их пожарная опасть должна быть класса К0 (непожароопасные). Двери должны быть изготовлены из материалов степенью горючести не менее Г3.
Противопожарные двери должны иметь:
- предел огнестойкости не менее 30 минут;
- степень горючести материалов Г3, Г2 или Г1 (нормально горючие, малогорючие, слабогрючие);
- класс пожарной опасности К0 (не пожароопасные).
Требования СНиП к противопожарным дверям:
- по степень горючести материалов: данный документ разделяет строительные материалы по степени горючести. Так, к классу Г1 относятся слабогорючие материалы. Группа Г2 включает в себя малогорючие материалы. Соответственно, Г3 и Г4 – это нормальногорючие и сильногорючие материалы;
- по степени пожарной опасности также в СНиП установлена классификация конструкций по степени пожарной опасности. Это непожароопасные, малопожароопасные, умереннопожароопасные и пожароопасные конструкции (К0, К1, К2, К3);
- по пределу огнестойкости огнестойкость изделий по СНиП рассчитывается в минутах. Для этого используют обозначения Е и I. Первый показатель отражает время потери целостности материалов, второй – время потери теплоизоляции. Таким образом, по обозначениям EI можно понять, сколько времени есть у людей, чтобы выбраться из горящего помещения, пока конструкция не деформировалась, замок не заклинило, а через щели не начал проникать дым. К примеру, EI-30 обозначает, что огнестойкость изделия рассчитана на 30 минут. Также огнестойкость может быть равна 60, 90, 120 минутам и так далее.
Действующие нормы по СНиП
Разделение объектов и строительных конструкций по пожарным характеристикам можно узнать из СНиП 2.01.02-85. Документ позволяет классифицировать помещения по уровню пожарной опасности, и на стадии разработки проекта предусмотреть наличие ПД. Требования к противопожарным дверям в венткамеру и другим типам уже берутся из ГОСТ. На чем основывается СНиП 2.01.02-85?
- Показателях горючести строительных материалов, разделяя их на 4 группы (Г1-Г4).
- Устойчивости дверного блока к воздействию высокой температуры и огня. Буквой «Е» обозначается предельное значение в минутах, после которого элементы конструкции утрачивают свои противопожарные качества (заклинивает замок, деформируется полотно, выходит из строя фурнитура, сгорают уплотнители и т.д.).
- Уровне потенциальной пожароопасности помещений, используя буквенное обозначение «К» (0-3). Маркировка К0 готовит об отсутствии рисков серьезного возгорания.
Существуют и другие обозначения, использование которых обязывает СНиП. R – отвечает за целостность всего дверного блока, I – показатель теплоизоляционных характеристик. Деформация и потеря огнеупорных характеристик ПД неизбежна. Просто одни двери рассчитаны на сдерживание пожара в течение 30 минут, другие – полутора часов. Данную информацию можно понять из обозначений Е-30 и Е-90 соответственно.
Где необходимо устанавливать противопожарные двери
Места установки противопожарных дверей
Прежде всего их устанавливают там, где вероятность возникновения пожара особо велика. К таким местам относятся в первую очередь помещения с легковоспламеняемыми материалами, оборудованием и большим количеством электроприборов.
Обязательная установка противопожарных дверей предусмотрена для:
- Помещений тепловых пунктов, электрощитовых, насосных станций и подстанций, располагающихся в непосредственной близости от производственных и жилых зданий, а также непосредственно в этих зданиях.
- Вентиляционных камер.
- Кладовых с легковозгораемыми и горючими материалами.
- Помещений машинных отделений, лифтов и подъемников.
- Шахт для коммуникаций, кабельных тоннелей, ниш.
В зданиях производственного назначения противопожарными преградами оборудуются все проходы, ведущие в склады и цехи, подсобные помещения и комнаты отдыха.
В жилых домах требуется установка противопожарной двери в проем, соединяющий встроенное нежилое помещение. Такая ситуация широко распространена в крупных городах, где на первом этаже многоквартирного жилого дома часто располагаются и офисы. В этом случае, согласно основным положениям противопожарной безопасности, дверь офиса, которая выходит на общую лестничную клетку, должна быть противопожарной обязательно.
Также в жилых и производственных зданиях противопожарными дверями оборудуются:
- Технические помещения цокольных и подвальных этажей.
- Эвакуационные выходы на лестничные клетки из коридоров.
- Выходы на чердак или кровлю из лестничных клеток.
- Выходы из лифтовых холлов на этажные площадки.
Требования к направлению открывания противопожарных дверей.
На путях эвакуации двери должны открываться по направлению выхода из здания. Не нормируется направление открывания дверей для:
- помещений с одновременным пребыванием не более 15 человек, кроме помещений категорий А и Б,
- одноквартирных и многоквартирных жилых домов,
- кладовых с площадью не более 200 кв.м без наличия постоянных рабочих мест,
- выходов на площадки лестниц 3-го типа,
- сан. узлов,
- наружных дверей зданий, расположенных в северной строительной климатической зоне.
Важно! Устанавливать противопожарную дверь должен квалифицированный специалист, имеющий лицензию на данный вид работ. Установив противопожарную дверь в соответствии с вышеперечисленными требованиями, Вы создадите максимально удобные условия эвакуации людей при пожаре и существенно снизите возможный уровень ущерба помещениям и оборудованию во время возгорания
Установив противопожарную дверь в соответствии с вышеперечисленными требованиями, Вы создадите максимально удобные условия эвакуации людей при пожаре и существенно снизите возможный уровень ущерба помещениям и оборудованию во время возгорания.
Испытания опытного образца
Для получения нужных показаний берется образец двери противопожарного типа. ГОСТом определены основные результаты предельных состояний.
Утрата целостности (Е) происходит при:
- устойчивом пламени на необогреваемой поверхности продолжительностью от 10 секунд;
- тлении, сопровождающемся свечением тампона из ваты, либо воспламенении под воздействием огня или горючих газов, которые проникают через образовавшиеся трещины, щели, отверстия, притворы;
- щелях размером не меньше 150 мм, отверстиях сквозного типа диаметром 6 (±2) мм, щупах длиной свыше 500 мм в образцах двери;
- выпадении опытного образца из коробки дверной либо самой коробки из ограждающей конструкции стандартного типа.
Утрата теплоизолирующих свойств (I) в результате:
- повышения температуры без обогрева поверхности опытного образца в среднем на 140°С либо в любой точке испытуемой поверхности на 180°С по сравнению с температурными показателями конструкции до проведения испытаний;
- повышения температуры до 300°С на коробке опытного образца независимо от первоначального показателя до проведения испытаний.
Как пользоваться таблицами — пример
Рассмотрим на примере как с помощью данных таблиц определить дверь, с каким пределом огнестойкости необходимо установить в ту или иную пожарную преграду.
Отметим, что в проектной документации на объект (в нашем случае школу) всегда указывается, где и какие (какого типа) противопожарные преграды должны стоять — это определяет проектировщик.
Каждой преграде соответствует свой тип (согласно ФЗ — №123) – это тоже указано проектировщиком в проекте объекта (здания/сооружения).
То есть специалист (проектировщик) заранее определил для нас какая противопожарная преграда (стена, перегородка, перекрытие) и какого типа эта преграда (1, 2, 3 или 4-го). И мы просто берем эти данные из проектно-технической документации на наш объект (в нашем случае школу).
Итак, из технической документации мы узнали, какая именно противопожарная преграда (стена, перегородка и т.д.) находится на пути эвакуации людей из школы. Например, это пожарная стена.
Таблица №23
Теперь, открываем таблицу №23 Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности»:
- В первом столбце дан перечень всех пожарных преград. Нас интересует строка «Стены»;
- Из столбца 2 «Типы противопожарных преград» видим, что стены могут быть двух типов: 1-го и 2-го;
- Тип нашей стены, мы тоже уже знаем из проектной документации. Например, это противопожарная стена 1-го типа;
- Из столбца 3 «Предел огнестойкости …» видим, что нашей стене 1-го типа соответствует предел огнестойкости REI 150.
Это значит, что стена в условиях пожара должна сохранять свою несущую способность (R), целостность (E) и свои теплоизолирующие свойства (I) не менее 150 минут.
Далее, смотрим в 4 столбец таблицы «Тип заполнения проемов в противопожарных преградах». Это означает, что тот элемент, которым будет заполнен проем в нашей стене, должен соответствовать указанному в таблице типу (тип заполнения проемов в огнестойких преградах).
Таким образом, в нашей стене 1 типа с пределом огнестойкости REI 150 элемент для заполнения проема должен быть тоже 1-го типа.
Таблица №24
Теперь, узнаем какая дверь, а точнее с каким пределом огнестойкости (15/30/60 и т.д. минут) должна стоять в нашей стене.
Для этого смотрим в Таблицу №24 «Пределы огнестойкости заполнения проемов…»:
Столбец 1 «Наименование элементов заполнения проемов в противопожарных преградах» дает перечень элементов, которыми может быть заполнен проем в противопожарной преграде.
Выбираем из этого перечня, какие двери мы хотим установить:
— огнестойкие двери; — огнестойкие двери с остеклением более 25%; — дымогазонепроницаемые двери; — дамогазонепроницаемые с остеклением более 25%.
Например, мы выбрали «противопожарные двери» (какие именно — ДПМ или ДПД, решать Вам);
- В столбце 2 «Тип заполнения проемов в противопожарных преградах» выбираем цифру «1», так как из таблицы №23 мы уже определи тип заполнения проема в нашей противопожарной стене и выяснили, что он 1-го типа;
- И, наконец, из 3 столбца «Предел огнестойкости» видим, что 1-му типу (типу заполнения проема) соответствует предел огнестойкости ЕI 60.
Это означает, что наша противопожарная дверь 1-го типа, которой будет заполнен проем в стене, должна сохранят свою целостность (E) и свои теплоизолирующие свойства (I) не менее 60 минут.
Итог: в школе на пути эвакуации людей в противопожарной стене 1-го типа нам необходимо установить противопожарную дверь с пределом огнестойкости не менее 60 минут (ЕI 60).
И как уже было указано ранее — конкретный вид дверей выбираете Вы сами — будут это деревянные двери ДПД или металлические ДПМ, решаете только Вы, в данном случае значение играет только предел огнестойкости двери.
Отметим, что данные пределы огнестойкости: «Е», «I» с указанием времени в минутах (15/30/60 и т.д.), присваиваются противопожарным дверям, а также воротам и люкам по результатам испытаний этих конструкций на огнестойкость. Методика проведения данных испытаний установлена и закреплена ГОСТом.
Также хотелось бы отметить то, что пожарный инспектор выдавший то или иное предписание по установке противопожарных дверей — обязан сообщить Вам на основании какого нормативного документа он вынес такое решение. Поэтому не стесняйтесь задавать пожарному инспектору интересующие Вас вопросы.
