Как правильно сделать электропроводку в ванной комнате — монтаж своими руками

Распространенные ошибки

Есть ряд типичных ошибок, которые допускают при создании электропроводки в ванной комнате:

1. Установка выключателя внутри помещения. Им будет неудобно пользоваться, увеличится риск поражения током. Исключением будет выключатель для светильника возле зеркала.
2. Скрутка проводов. Такой вариант допускается только для проверки работоспособности системы. Соединять можно пайкой или опрессовкой.
3. Монтаж выключателя со стороны дверных петель. При открывании полотна доступ к нему затруднится.
4. Отсутствие дополнительной системы уравнивания потенциалов. Это нарушает требования безопасности. Медную шину подключают к заземлению на распределительном щитке, а к ней подсоединяют все металлические поверхности и приборы.
5. Несоответствие электрооборудования необходимой степени защиты от влажности.
6. Низкий уровень освещенности. Действующие СНиП устарели, поэтому рекомендуемые в них значения освещенности лучше увеличивать в 1,5-2 раза.

Последовательная разводка

Такая разновидность используется для домов и квартир с небольшим количеством проживающих. Для него характерна организация общего смесителя для ванны и умывальника, отдельный подвод для стиральной машины.

Выполнения монтажных работ этой схемы удобно осуществлять в комнате, где уже закончен ремонт. Так как чаще всего используется открытая прокладка трубопровода в туалете и ванной, то все соединения размещены недалеко друг от друга и не занимают много места.

Грамотная разводка обеспечит надежное функционирование трубопровода

Такая разводка труб водоснабжения очень легко монтируется, не требует большого количества материалов. Магистраль прокладывается последовательно от потребителя к потребителю, подводящие концы при этом выводятся из тройников.

Если будет стиральная машинка, бойлер, посудомоечная машина, отдельные смесители для ванной, умывальника, унитаза, то напор воды может не справиться с одновременной работой всех точек.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Инструкция по монтажу

Шаг 1 – Создаем схему

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

1. Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
2. По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
3. Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
4. Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
5. Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места

Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE. Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ

Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

Это интересно: Забор из пластика: распишем суть

Подготовка к монтажу

Подготовка поверхности к укладке проводки

Схему проводки в ванной комнате нужно нанести на лист бумаги, то есть, составить небольшой план. На этом плане нужно отметить все детали – где будут расположены розетки, сколько в ванной нужно повесить светильников и как они будут включаться. Также нужно отметить такие данные:

• мощность светильников;
• высота розеток и выключателей от пола;
• наличие автомата, его мощность и место установки;
• сечение и марку кабеля, проложенного для освещения и розеток.

Проводка в ванной комнате всегда начинается с установки распределительной коробки. Обычно эта коробка устанавливается в том месте, где в ванну заходят приходящие провода. Однако, если они слишком короткие, то можно определить, где проложены эти провода, немного вытащить их и сделать коробку рядом. От этой коробки проводится вся электрика в ванной.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

О нормативах освещения ванных комнат и туалетов прочитайте в методическом материале на нашем сайте

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Подробнее о том, как сделать проводку для точечных светильников, можете прочитать в другой нашей статье: «Подвесной потолок в ванной комнате. Как установить своими руками. Фото, видео»

Пошаговый монтаж проводки ванной

Для начала нужно составить схему расположения проводки, прикинув расположение сантехнических аксессуаров, стиральной машины, бойлера, а соответственно розеток, приборов освещения и выключателей, подсчитать количество расходных материалов, мощность всех предполагаемых приспособлений, потребляющих электрический ток и соответственно выбрать сечение кабеля. Помните, в ванной нужно предусмотреть не менее 2-3 розеток.

К подготовительным работам относится и подготовка инструментов. Для того чтобы проложить электролинии в ванной комнате своими силами необходимо иметь болгарку, перфоратор, зубило и молоток, карандаш, уровень, рулетку, отвертки, крепежные аксессуары.

Материалы лучше приобретать качественные, у надёжных и проверенных производителей. Электрические элементы должны быть влагозащищенные, розетки по возможности с крышками, кабель с алюминиевым, но лучше медным проводником и изоляцией из ПВХ.

Далее согласно схеме, необходимо сделать разметку стен помещения: нанести с помощью карандаша, рулетки и уровня на стену места расположения будущих приборов строго вертикально и строго горизонтально, нарисовать между ними линии.

Когда в ванной имеется декоративное оформление, то проводку можно располагать в полости между ним и стеной. Если такового нет, нужно штробить.

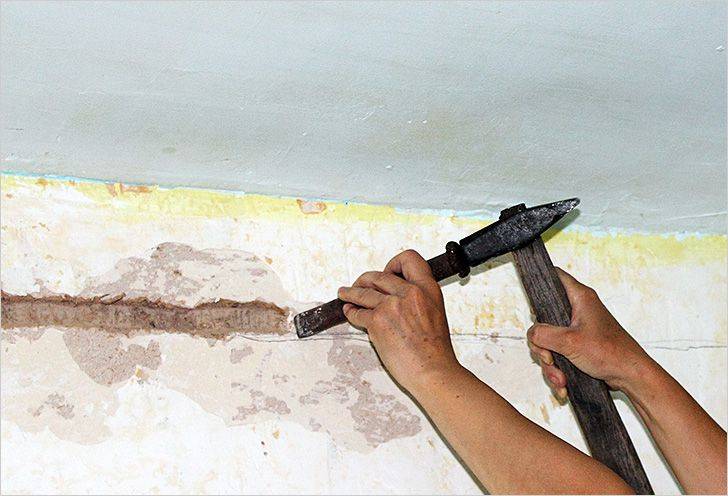

С помощью болгарки, перфоратора на месте прочерченных линий делается штроба, подходящая по размеру для размещения кабелей. Расстояние между каждым должно быть не менее 10 см.

Штроба пробивается с учетом места для гофротрубы, если наличие таковой предполагается, корректируется и выравнивается при помощи молотка и зубила. При использовании двух последних инструментов, пользуйтесь очками, во избежание повреждения глаз осколками и пылью.

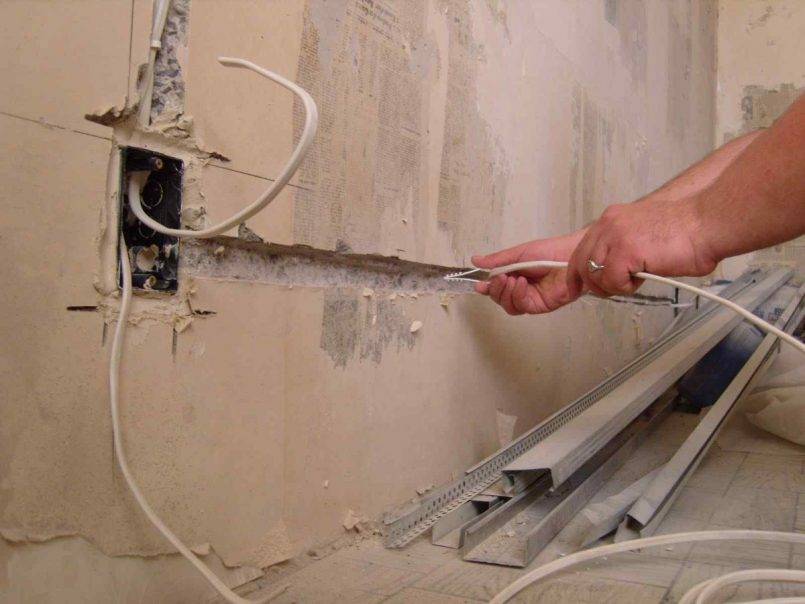

В готовое отверстие укладывается кабель и закрепляется дюбелями с хомутами каждые 50 см или прихватывается раствором каждые 20-30 см. Подрозетники и выключатели фиксируются на стене с помощью цементного или гипсового раствора.

При выводе кабеля под осветительные и электрические аксессуары не забывайте оставлять запас около 15 см.

После того как раствор схватится можно монтировать сердцевины розеток и выключателей, устанавливать УЗО и автоматы.

Когда разводка готова, ее работоспособность стоит проверить с помощью мегомметра. Если все в порядке, осталось только оштукатурить и облицевать стены.

• Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников

• Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы

• Термоусадка для проводов: все виды и характеристики. Подробное описание как выбрать и использовать термоусадку

Фотографии и видеоролики монтажа проводки в ванной, справочные материалы и советы специалистов помогут вам в успешном проведении работ.

Безопасность и заземление

Современная электропроводка имеет заземление и состоит из трех жил: две из них — нулевая и фазная, третья — земля. В давние времена, когда проводка состояла их двух составляющих, дополнительно заземляли комнату, проводя кабель с большим сечением из ванной к распределительному блоку на лестничном пролете. Сейчас провода трехжильные и идут непосредственно к распределителю.

Применение УЗО

Применение устройства защитного отключения способствует безопасности во время работы электрических приспособлений и является обязательным для подключения к цепи для ванной. Вводный щиток — это то место, где расположено УЗО. Как видно из названия, прибор производит отключение подачи электричества, если не совпадают показатели уходящего и проходящего тока, чтобы человека не ударило током. Не имея опыта, своими руками лучше не устанавливать данное устройство.

Автоматические выключатели

Вместе с УЗО ставят автоматы. Не стоит путать УЗО с отдельным автоматом, который во время замыканий и перегрузок перестает проводить ток. В электрощитах устанавливают различное количество автоматов в зависимости от количества электрических приборов: для освещения в каких-либо комнатах — один, для розеток — другой и т.д. Для освещения рекомендуемая мощность выключателей — 10 А с нагрузкой не менее 2200 Вт в час. К примеру, одна лампочка потребляет не более 60 Вт, стиральные машины — от 2000 Вт в час и больше, поэтому для более мощных приборов придется ставить автомат 25 А с нагрузкой не менее 5500 Вт.

Разберемся с главной заземляющей шиной

В новых домах или домах с модернизированными сетями в этажной коробке обычно установлено распределительное устройство, там же можно найти главную заземляющую шину. Определить, что используется новая система, можно по стояку: по нему выведен пятипроводный кабель. Шина изготавливается только из меди и стали. Она включает в себя 5 или более мест для присоединения, именно от них идут заземляющие провода: один монтируется в щиток, все остальные — к проводникам тока (может быть различное количество). При замене старой проводки провод фазы подключают вместо старого, а ноль — вместе с проводами нейтральными. Запрещено подключение всех заземляющих проводов на одном болте (зажиме).

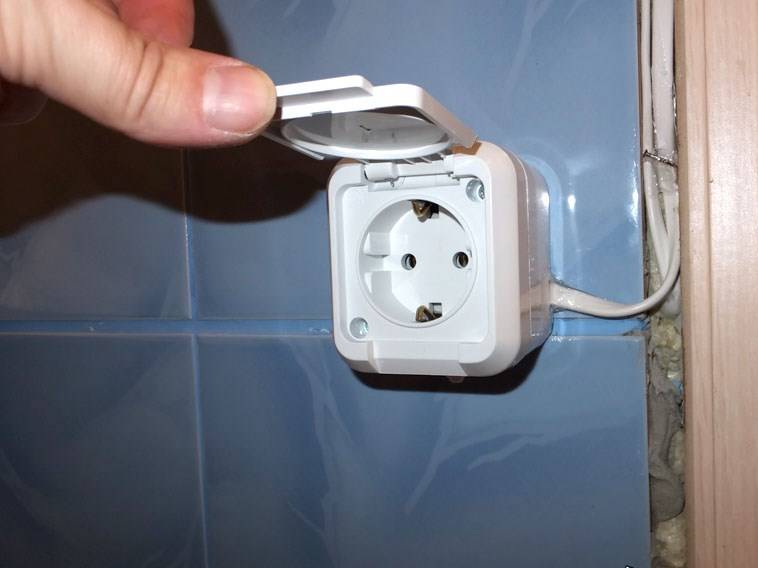

Безопасные розетки

Розеткам необходим монтаж отдельного УЗО с номинальным током таким же или чуть-чуть больше (но не меньше), нежели у автомата. При большом разрыве в номинальном напряжении устройство попросту не сработает.

Современные стиральные машины со стандартной мощностью требуют наличия 16 амперных розеток влагозащитного типа с керамической наружной поверхностью. Розетки должны быть оборудованы специальными крышками и защищены от брызг.

Стоит ли использовать распаечные коробки?

В распаечной коробке находятся соединения нескольких линий электропроводки, которые соединены с помощью скрутки или клеммников, оттуда идет один провод к щитку. Находится она за пределами ванной. Основной плюс — экономия кабеля и материальных средств. Но имеется существенный недостаток — ненадежность, потому что клеммники и скрутки достаточно плохо переносят большое напряжение.

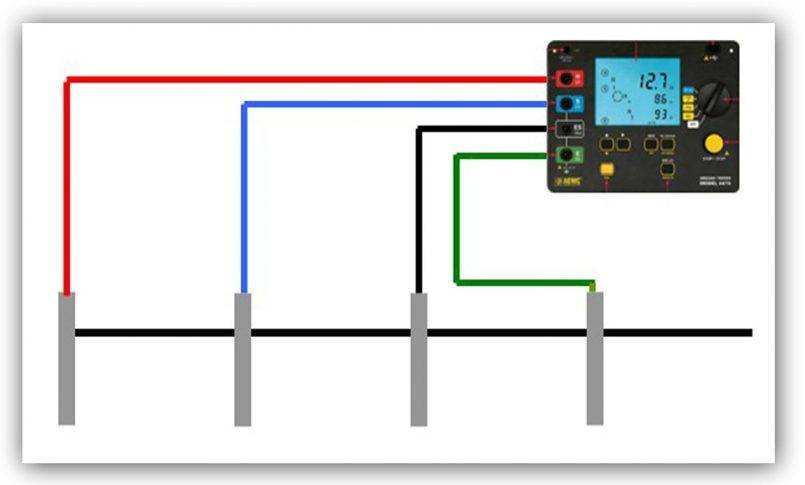

Как сделать заземление

Важным элементом безопасности является заземление, которое именно в ванной комнате имеет особенное значение, из-за повышенной влажности помещения. В настоящее время используется 3-х жильный кабель, где кроме проводов фазы и нуля, третий провод для заземления.

В старых домах, с  проводкой двужильного кабеля, заземление делалось путем проводки кабеля заземления к распределительному щитку, который имеет заземление.

Бывает и так, что в домах старого фонда распределительный щиток не имеет собственного заземления, в таких случаях, провод «земля» подключается прямо на корпус. При таком способе обязательно  делать проводку через прибор УЗО, иначе прибор перегорит.

Скрытность

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

• между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
• указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
• покрытие в виде декоративных панелей на стенах отсутствует полностью.

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

Маркировка степени защиты электроприборов

В мире используется маркировка степени защиты электрических приборов, которая обозначается: International Protection — IP. Сама степень защиты читается по двум цифрам, которые идут после букв.

Цифра, обозначающая защиту от воздействия твердых частиц (первая после буквенного обозначения)	Цифра, обозначающая защиту от влаги (вторая после букв)
IP	Расшифровка цифры	IP	Расшифровка цифры
1	Защита от твердых тел размер, которых больше 5 см. Опасные детали скрыты от прикосновения тыльной стороны руки.	1	От капель жидкости падающих по вертикали.
2	Защита от твердых тел размер, которых больше 1,2 см. Нет контакта опасных деталей с пальцами рук.	2	От капель, что падают под углом 15о к вертикальной оси.
3	От твердых предметов размером 0,25 см. Нет возможности дотронуться инструментом до опасных деталей.	3	Угол падения капель 60о. Защита от них.
4	Защита от прикосновения проволокой опасных деталей или от твердых деталей  размером 1 мм.	4	Капли падают на прибор со всех сторон и степень защиты от этого явления.
5	От пыльных частиц, которые могут остановить или навредить электроприбору.	5	Защита от струи жидкости, которая попадает на прибор под любым углом.
6	Полная защищенность от мелких частиц.	6	Прибор защищен от капель и струи под напором.
	Нет защиты	7	От непродолжительного погружения в воду на 15 см и до 1 м.
		8	Производителем указывается время защиты прибора от воздействия воды при его длительном погружении на глубину больше 1 м.
			Нет защиты

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Установка розеток, выключателей и светильников

Подключение розеток и выключателей

Когда вся проводка проложена в стенах и по потолку, монтаж электропроводки в ванной продолжается установкой подрозетников, в которые будут крепиться розетки и выключатели. Эти коробочки монтируются в специально вырезанные в стене круглые отверстия на алебастр. При этом подрозетники должны быть установлены четко вровень со стеной, не выпирая из неё и не утопая в отверстии.

Устанавливая подрозетник, нужно заранее проделать в нем отверстие и протянуть провода, так как потом их будет сложно провести. Некоторое время нужно подержать подрозетник, не двигая его, пока не застынет алебастр – обычно минуту-две. После этого провода подключаются к розетке, а затем её внутренняя часть крепится в подрозетник и к ней прикручивается крышка. Принцип подключения выключателя такой же.

В выключателях фаза подводится к тому концу, который будет размыкаться, а ноль садится на другую клемму. В случае с розетками и светильниками нужно знать одно правило – на большинстве из них указано, куда какой провод нужно крепить. Если не указано, тогда на розетках правая клемма – это фаза (обычно красного цвета), ноль – левая клемма (черного или синего цвета), заземление – по центру (обычно двухцветный провод).

Какое электрооборудование применяется при прокладке электрики в ванной

Наверное, многие из вас при выборе любых осветительных приборов обращали внимание на то, что для их подключения используется трехконтактный клеммный разъем, и наверняка вы игнорировали один из них при подключении таких светильников. Третья жила – это заземление, которое в ванной комнате игнорировать не следует

Если выбранный вами светильник для ванной комнаты не имеет клеммы для заземления, то от его приобретения лучше отказаться. Вообще если говорить о светильниках для ванной комнаты, то лучше выбрать оборудование, работающее от 12V – так безопаснее, а главное, экономичнее, особенно если речь идет о применении диодных лампочек или светильников. Устанавливаете в распределительном щитке понижающий трансформатор и подключаете к нему все осветительные приборы. Вот и все!

Как провести проводку в ванной фото

Также подходя к вопросу электрического оборудования для ванной комнаты, следует уделить внимание выбору розеток – кроме того, что они должны предусматривать подключение заземления, розетки обязаны быть влагозащищенными. Что это значит? Такие розетки имеют специальный корпус с крышкой, которая не позволяет парам влаги проникать в саму розетку

Кроме того, конструкция этой крышки такова, что если по стене будет стекать вода, то она благополучно пройдет мимо и не проникнет в розетку. Как правило, для установки подобных розеток (а вернее при закрывании их пластиковой накладкой) применяется резиновый уплотнитель – в некоторых случаях производитель рекомендует использовать вместо уплотнителя герметик.

Именно так прокладывается электропроводка в ванной комнате. Напоследок хочу лишь напомнить о том, что если речь идет о прокладке кабеля за гипсокартоном или за другими панелями, за которыми образуется пустота, то обязательно нужно использовать гофрированный рукав. Он предназначен для защиты кабеля от механических повреждений (например, при сверлении отверстий) и одновременно для обеспечения пожарной безопасности. Проводка не загорится даже в пластиковой гофре, так как внутри нее малое содержание кислорода.
