Электропроводка в бане своими руками: пошаговая инструкция

Подбор марки провода, элементов электрики

Условия работы кабеля в парилке весьма сложные. Для монтажа необходим качественный кабель для бани, термостойкий, с медными жилами. Подойдут как одножильные, так и многожильные марки, но второй тип считается более предпочтительным. Рекомендуется использовать следующие разновидности:

• РГКМ;
• ПРКА;
• ПРКС;
• ПВКВ.

Это марки многожильного медного провода, выдерживающего нагрев изоляции до 180°. Кроме этого, подойдёт одно- и многожильный провод ПМТК (допустимый нагрев до 200°) или импортный кабель OLFLEX HEAT 205 (до 200°).

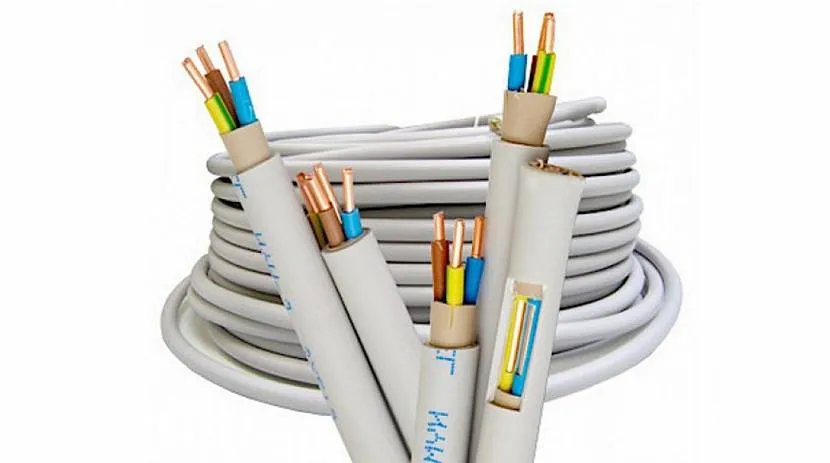

Для остальных помещений подойдёт кабель ВВГнг-LS, или его немецкий аналог NYM.

Кабель NYM, аналог российского ВВГнг-LSИсточник stroikairemont.com

Сечение рассчитывается исходя из суммарной мощности электроприборов плюс 20-30 % запас прочности. Пример расчёта:

В комнате отдыха используются две лампы по 100 Вт, электрический чайник 1 кВт, тёплый пол 4 кВт. Суммарная мощность всех потребителей:

0,1 + 0,1 + 1 + 4 = 5,2 кВт.

Прибавляем запас мощности и получаем 6,24 кВт. Теперь надо определить максимальную силу тока, для чего следует разделить мощность на напряжение:

5200 Вт /220 В = 23,6 А. Для такого значения подойдёт медный провод сечением 3 мм (табличное значение). Можно пойти другим путём – использовать онлайн-калькулятор, который за пару секунд выдаст требуемое значение. По запросу находится много подобных ресурсов. В окошечки программы вставляют собственные значения, и получают результат. Рекомендуется продублировать расчёт на двух или трёх калькуляторах, чтобы исключить возможность ошибки.

Розетки и выключатели также подбирают исходя из мощности приборов и светильников. Для холодильника достаточно розеток на 10 А, а для электрического водонагревателя понадобятся розетки на 16 или 24 А.

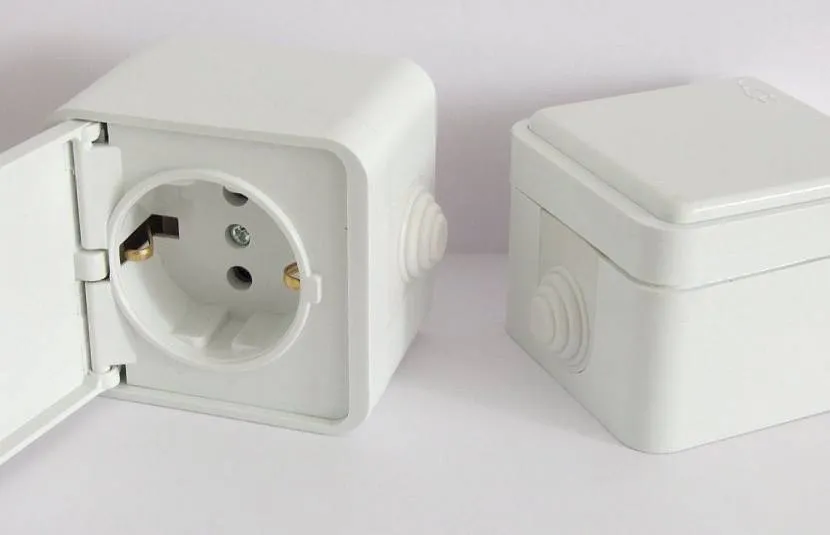

Розетка и выключатель накладного типаИсточник remontik.org

Для комнат, не относящихся к категории влажных помещений, требования могут быть снижены, если они отделены от влажных помещений. Однако, вся электрика в бане подчиняется требованиям ПУЭ, поэтому проще использовать однотипные устройства.

Базовые требования

Переходим сразу к ключевым стандартам. Они обозначены экспертами, мастерами и опытными хозяевами. Только при соблюдении этих норм можно гарантировать безопасность и комфорт в сауне.

1. Схему электрического щитка обязательно дополняют УЗО и автоматическими выключателями. При этом рекомендовано устанавливать ограничения по току срабатывания максимум в 30 мА, а оптимальной величиной станет 10 мА.
2. Когда баня выполнена из дерева, разводку желательно делать открытого типа. Ее помещают в стальные или медные трубы, в кабель ПВФ, а также в специальные каналы из прочного пластика. Скрытая система проводки больше подходит для бань, изготовленных из негорючих материалов. Например, это могут быть кирпич, шлакоблоки, а также пеноблоки и другие стройматериалы.
3. Для парилки подойдут кабели с надежной изоляцией, которая обязательно должна обладать исключительной устойчивостью к экстремально высоким температурам.
4. Хороший вариант – установить светильники в углах, а вот разводку сделать уже в смежном помещении. Провода в таком случае подводят непосредственно через стену.
5. В других помещениях бани лучше всего делать подводку кабелей по кратчайшим путям. Допустим, это касается светильников.
6. Непосредственно над печью электропровода вести категорически запрещается.
7. Когда требуется провести кабель через стены, надо применять трубу из прочного металла.
8. Совмещают провода сваркой и пайкой, обжимают их гильзами. Применяют и клеммные соединения. Скрутки здесь находятся под строгим запретом.

Заземление – обязательная мера. Защита от молний очень желательно, хотя к обязательным ее и не относят. Однако лучше позаботиться о безопасности на все сто процентов.

Прокладка проводки: полезные советы

Остановимся более детально на нескольких проверенных советов относительно проведения системы электричества в бане, сауне.

Первая рекомендация касается установки розетки или выключателя. Необходимо предусмотреть специальную защитную пластинку, выполненную из негорючего материала

Конечно, не все считают такую меру настолько важной, поскольку сейчас подобные изделия и так изготавливают из пластика, кроме того, они снабжены и задними стенками из пластика. Но все-таки такая дополнительная защита нужна: она не повредит, гарантирует безопасность

Крайне важно грамотно подобрать достаточную величину сечения. Оно обязательно должно соответствовать всем электрическим приборам, установленным в помещениях бани. Допустим, хозяева устанавливают там печи и электрические нагреватели. Сечение должно иметь хороший запас, чтобы с легкостью выдержать серьезные нагрузки. Если используется кабель с уровнем изоляции нг-LS, то допускается оставлять его в кабельном канале, не прокладывая при этом защитные пластины между ним и стенкой. Во всех остальных случаях дополнительная несгораемая защита необходима: потребуется прокладывать полосу из несгораемого материала. Можно удалить провода от поверхности стены на минимальное расстояние в 10 мм.

С базовыми советами удается сделать систему электропроводки более безопасной, надежной, устойчивой к повышенным нагрузкам и неблагоприятным условиям эксплуатации.

Осветительная аппаратура в парной

При монтаже осветительного оборудования для напряжения 220 В учитывают требования:

• защита от брызг должна соответствовать классу IP44;
• мощность лампы накаливания не более 60 Вт.

В парной и моечном отделении рекомендуется ставить светильники с плафонами из стекла, закрытого металлической заземленной сеткой.

Между корпусом и плафоном должна находиться силиконовая прокладка, обеспечивающая герметичность внутреннего объема.

Выбор количества вольт

Для снижения риска поражения током в парной используют светодиодную подсветку, рассчитанную на напряжение от 12 до 36 В. Понижающий трансформатор устанавливают в щитке, мощность устройства подбирают в зависимости от энергопотребления системы освещения с запасом 25-35% для снижения нагрузки на обмотки.

Следует использовать специальные светодиоды, рассчитанные на эксплуатацию при повышенной температуре (стандартные изделия при нагреве выходят из строя).

Технология подключения

Отдельный силовой кабель для сауны, помещения для помывки подключается двумя методами – воздушным и подземным, зависит от расстояния дачного домика до распределительного щита.

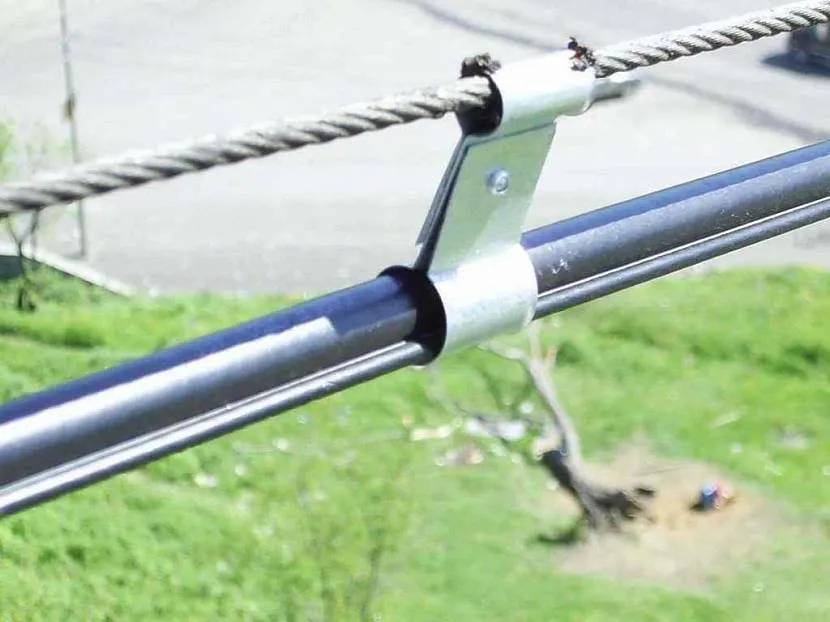

Первый наиболее экономичный. При прокладке над проезжей дорогой необходимо выдерживать высоту до поверхности земли около 600 см. У бани высота подводки 2,75 метра. Используется кабель СИП различных марок. Диаметр проводников — 16 мм2, выдерживающий электрический заряд 63А. Присоединение одной фазы и ноля рассчитано на 14 кВт количества энергии, трех фаз – 42 кВт. Недостатки:

• поверхность покрыта изоляционным материалом, препятствующим подключению к контактному коммуникационному аппарату защиты;
• алюминиевая сердцевина плохо сгибается. Не допускается прокладывание через пространство под крышей.

В постройку вводятся кабели NYM, ВВГ, НГ с герметично закрытыми разъемами. Изолированные проводники, заключенные в оболочку, закрепляются анкерными роликами.

Подземная проводка требует дополнительных денежных вложений:

• прокладывается узкая длинная выемка в грунте метровой глубины. Подошва засыпается осадочной горной породой. После прокладки сетевого кабеля операция засыпки повторяется;
• приобретается бронированный кабель высокой стоимости с медными жилами В56Шв, имеющий высокую гарантию безопасности. Стальное оплетенное покрытие между пластмассовыми оболочками предохраняет от грызунов, природных разрушительных процессов. Обмуровка в пустотелые профили не применяется из-за накапливания влаги испаряемой жидкости.

Основные нормы и правила

Действующие стандарты, а также правила и нормы, регламентирующие  обустройство электропроводки, касаются следующих важных деталей:

• Порядок подводки силового кабеля (по воздуху или в траншее).
• Способ прокладки жгутов проводов и допустимые виды используемых при обустройстве электропроводки защитных средств.
• Типы кабельной продукции, разрешенной к применению в помещениях повышенной влажности (в бане и парилке, в частности).
• Безопасные схемы прокладки кабелей с целью их защиты от высоких температур.

Согласно требованиям ПУЭ, перед тем как сделать проводку в бане своими руками – нужно побеспокоиться о снижении вероятности повреждения и поражения током находящихся в ней людей. Порядок ввода силового кабеля будет рассмотрен особо.

Электропроводка бани

Ограничения по внутренней части проводки в бане в основном касаются способов ее прокладки в различных помещениях (парной, предбаннике, комнате отдыха и т. п.). Они также определяют вид применяемого монтажного кабеля, тип используемых установочных изделий и осветительных элементов (смотрите ПУЭ п. 6.1). Конкретные требования по обустройству электропитания в самой бане выглядят так:

• Монтажные провода не допускается прокладывать в металлических трубах или на жестяных основаниях; для этого должны применяться только трубные изделия из ПВХ.
• При их укладке по дереву обязательно использование подкладок из асбестового листа.
• Зоны прохода проводов через стену должны защищаться специальными термостойкими втулками (лучше – фарфоровыми), устанавливаемыми для каждой жилы проводки.

При решении вопроса о том, какой кабель лучше всего подходит для бани, предпочтение отдается проводным изделиям в двойной или термостойкой изоляции (АПРН, ПРВД, NYM, ПРН и другим). В отдельных случаях, специально оговоренных в ПУЭ, для обустройства банной электропроводки допускается применять одножильный провод с защитным покрытием из ПВХ.

Безопасность (заземление)

Обеспечению безопасности эксплуатации электропроводки в банном строении уделяется повышенное внимание. В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил)

Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке. За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х

В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке. За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

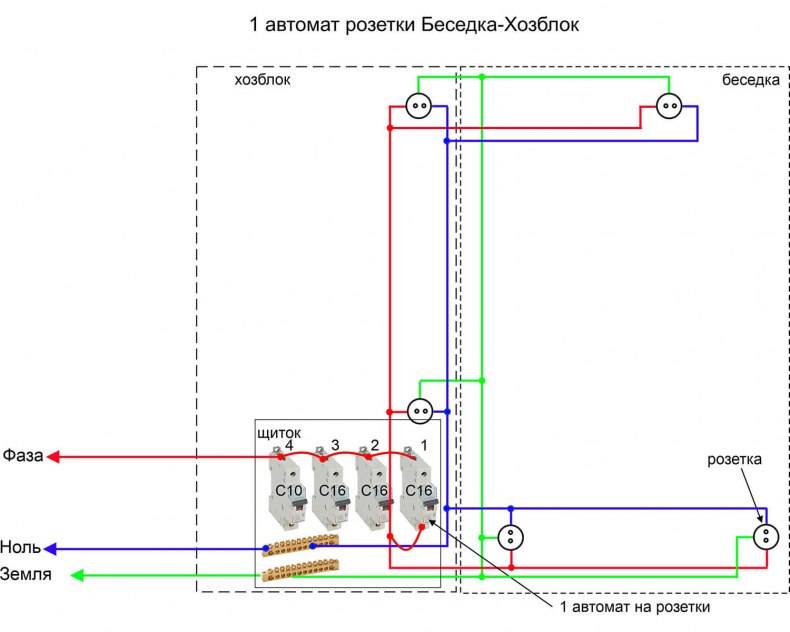

Схема подключения электроприборов. Электрические приборы во входном тамбуре. 2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А. Далее подключается устройство защитного отключения — УЗО. Автоматический выключатель водонагревателя. Выключатели освещения. После УЗО — выключатели освещения и водонагревателя. От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

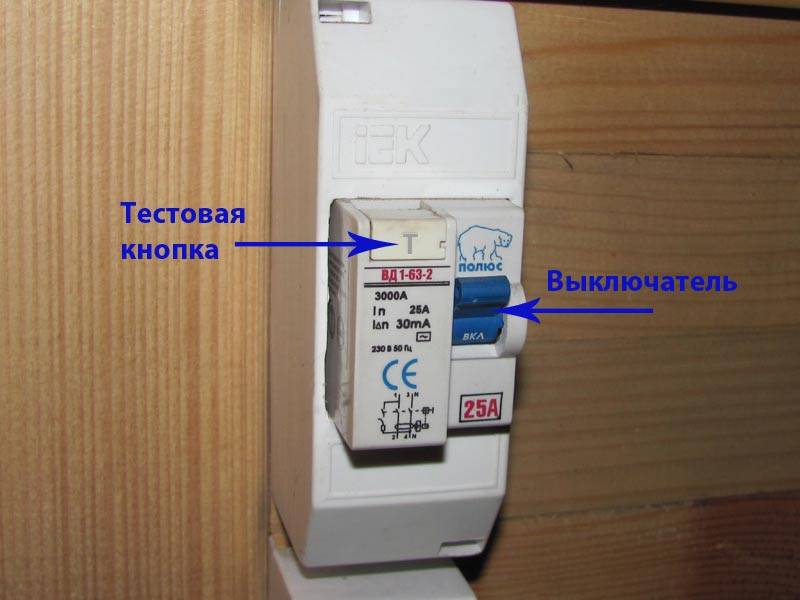

Устройство защитного отключения — УЗО. 3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение. УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение. Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе. Монтаж проводки. Фото 1. Монтаж проводки. Фото 2. Монтаж проводки. Фото 3. Монтаж проводки. Фото 4. 4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён! Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ). При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

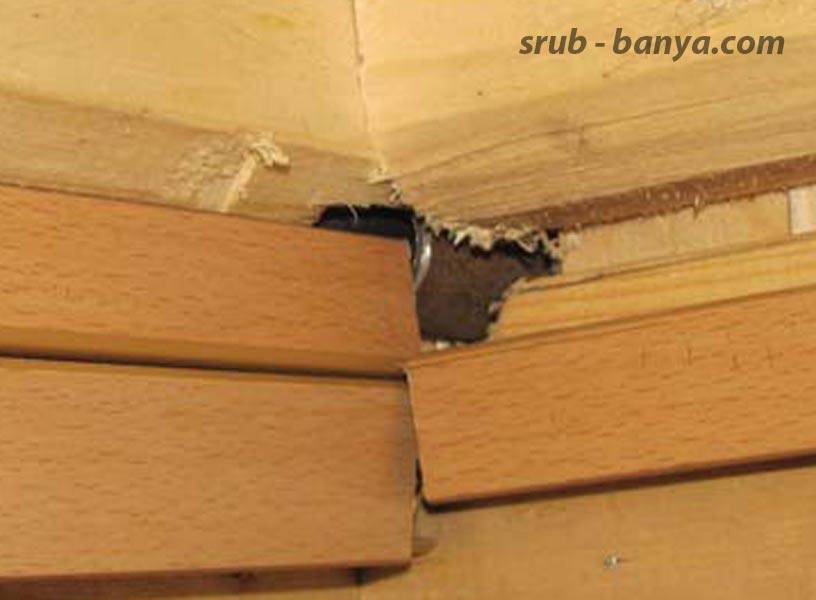

Проход проводки через перегородку — в металлической трубе. Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты. 5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

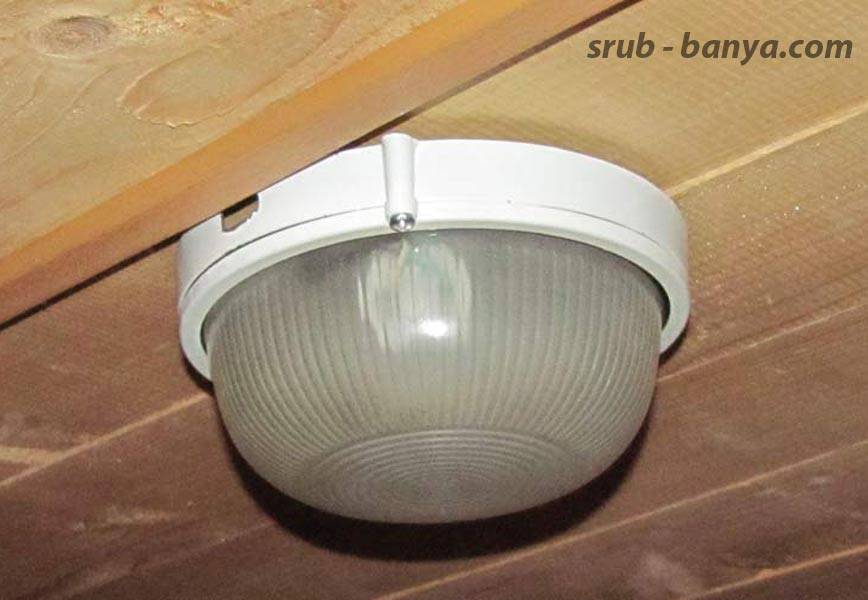

Светильник. Светильник в парилке. 7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков). Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

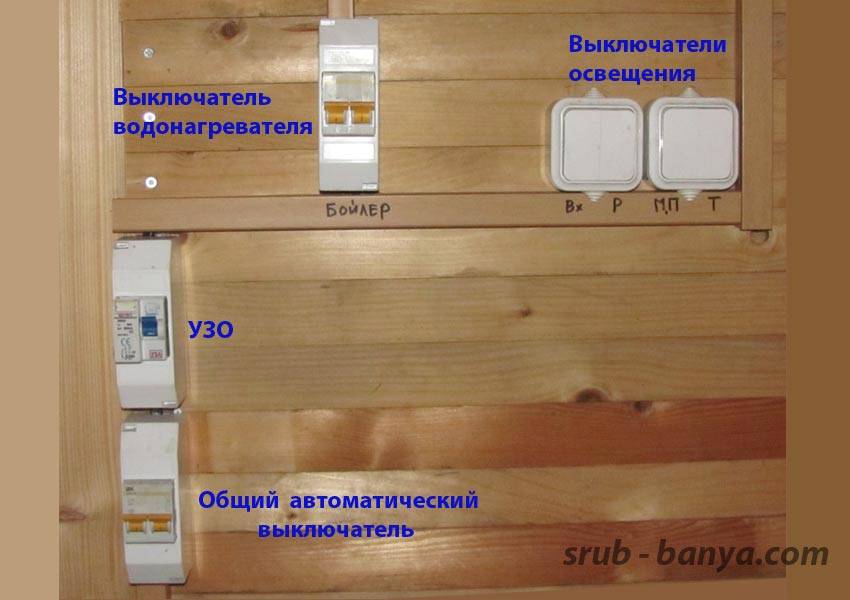

Электрические приборы во входном тамбуре. 8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха). Запрещается установка выключателей в мойке и парилке.

Розетка. 9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Виды проводки в бане — скрытая и открытая

Деревянная баня или баня из брусьев – самый экологичный вариант. В ней приятно париться и отдыхать, но именно дерево – наиболее подвержено возгоранию, которое нередко случается из-за неисправности электрической проводки. Поэтому в деревянной бане монтаж должен быть открытым.

Кабель-каналы в стенах бани должны быть заполнены максимум на 60 процентов.

Открытая схема электропроводки в бане значительно упрощает ремонт и обслуживание коммуникаций. Для монтажа такой электропроводки используются специальные кабели-каналы, конструкции которых изготовлены из неподверженных возгоранию материалов. Такие кабели обладают самыми разными конфигурациями и бывают выполненными в трех цветах: светло-коричневом, белом и коричневом.

Чтобы электричество в бане было максимально безопасным, а коммуникации не перегревались, кабеля-каналы должны быть заполнены только до 60 процентов. Ведь в случае полного заполнения конструкций возможности отведения тепла нет, а это – нередкая причина короткого замыкания и даже возгорания кабеля.

При скрытой электропроводке в бане, необходимо особое внимание уделить изоляции стыков кабелей. Перед самым монтажом проводки необходимо составить электрическую схему всей бани

Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах. Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Перед самым монтажом проводки необходимо составить электрическую схему всей бани. Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах

Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Также ради безопасности раскаленную электрическую каменку нужно оградить специальным деревянным заборчиком, который со стороны печи лучше обить картоном из асбеста. Причем минимальный промежуток между печкой и оградой – не меньше 4 см.

Специфика работы электропроводки в бане

Электропроводка в любом помещении является необходимым элементом благоустройства. Однако, она же служит основным источником опасности и требует большого внимания и тщательности во время монтажа. Электричество в бане используется намного активнее, чем в жилых помещениях, поскольку в большинстве отделений отсутствуют окна. Остаться без освещения во время принятия банных процедур весьма опасно, так как в темноте легко получить травмы или ожоги.

Отдельную сложность и ответственность представляет монтаж проводов и элементов схемы электропитания. В большинстве случаев используется скрытый монтаж, позволяющий защитить электрику от воздействия влажности и высоких температур. При этом, после установки обшивки доступ к проводке затрудняется, поэтому нельзя допускать никаких ошибок или небрежностей. Иначе, как минимум, пропадёт контакт проводов, а в самом сложном случае возникнет пожар. Отделка бани, как правило, производится из древесины и других горючих материалов, поэтому необходимо свести риск к минимуму.

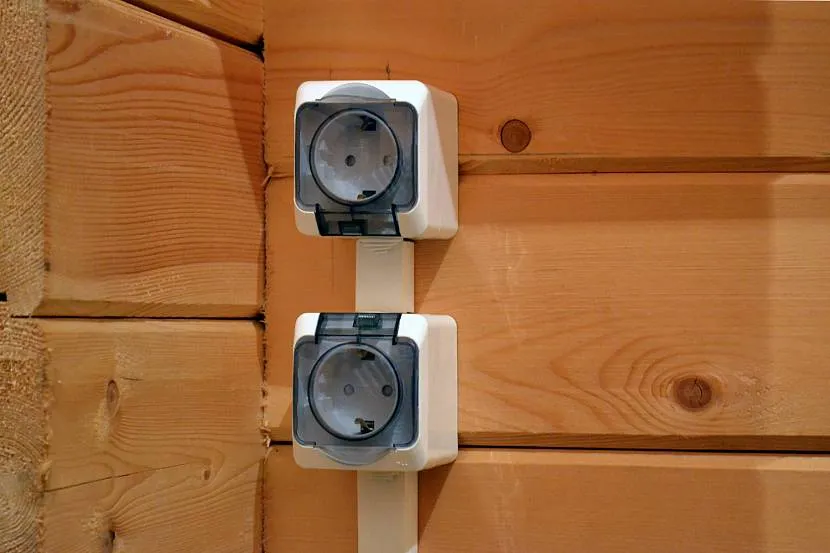

Розетки с защитной крышкойИсточник veson.ru

Особое внимание необходимо уделять защите пользователей от контактов с электрическим током. Если в сауне используются электронагреватели, понадобится грамотно обустроенный заземляющий контур и автоматы отключения питания (УЗО)

Поскольку проводка в бане и парилке работает в сложных условиях, выбирают специальные марки кабеля с двойной изоляцией и достаточным сечением.

Правила составления схемы укладки электропроводки

По стандарту схема проводки в бане составляется специалистом, поскольку нужно учитывать влажностные и температурные условия в помещениях. Не существует единого принципа, по которому укладывается электрическая проводка в помещениях бани, поскольку сами по себе строения имеют различную планировку.

Составить схему проводки в бане своими руками можно, но конкретные шаблоны для нее отсутствуют, а потому ориентироваться можно лишь на количество энергоустановок, которые будут потреблять мощность входящей электрической энергии. При составлении схемы нужно изначально знать, каким будет подключение: однофазным или трехфазным.

 На самом деле принцип укладки для обоих вариантов схож, но схемы будут несколько различаться:

• однофазное подключение подразумевает, что на входе будет всего два провода: фаза и ноль. По фазе ток поставляется к электрическим приборам, осветительной системе и прочим потребителям. По нулю он возвращается. Предельная ее мощность составляет 14 киловатт;
• трехфазное – это четыре провода: три фазы и один ноль. Маршрут для тока аналогичен, но в этом случае он поступает сразу по трем проводам, а возвращается по нулю. Предельная мощность – 42 киловатта.

Трехфазная сеть имеет следующие преимущества:

• использование более мощных электрических приборов;
• использование трехфазных розеток для запитывания бойлеров, обогревателей или электрических печей-каменок.

Однако имеются у них и минусы:

суммарное количество потребляемой электрической энергии велико, а потому и стоимость ее будет высокой; подводить трехфазную сеть можно лишь с разрешения соответствующих органов контроля; стоимость электрической энергии, поставляемой через такую сеть, выше; на распределительном щитке нужно будет установить дополнительное оборудование, что также увеличит стоимость

Важность этого оборудования очевидна, поскольку оно используется для равномерного распределения тока по всем трем фазам. Только в этом случае каждый провод будет работать под одинаковой нагрузкой

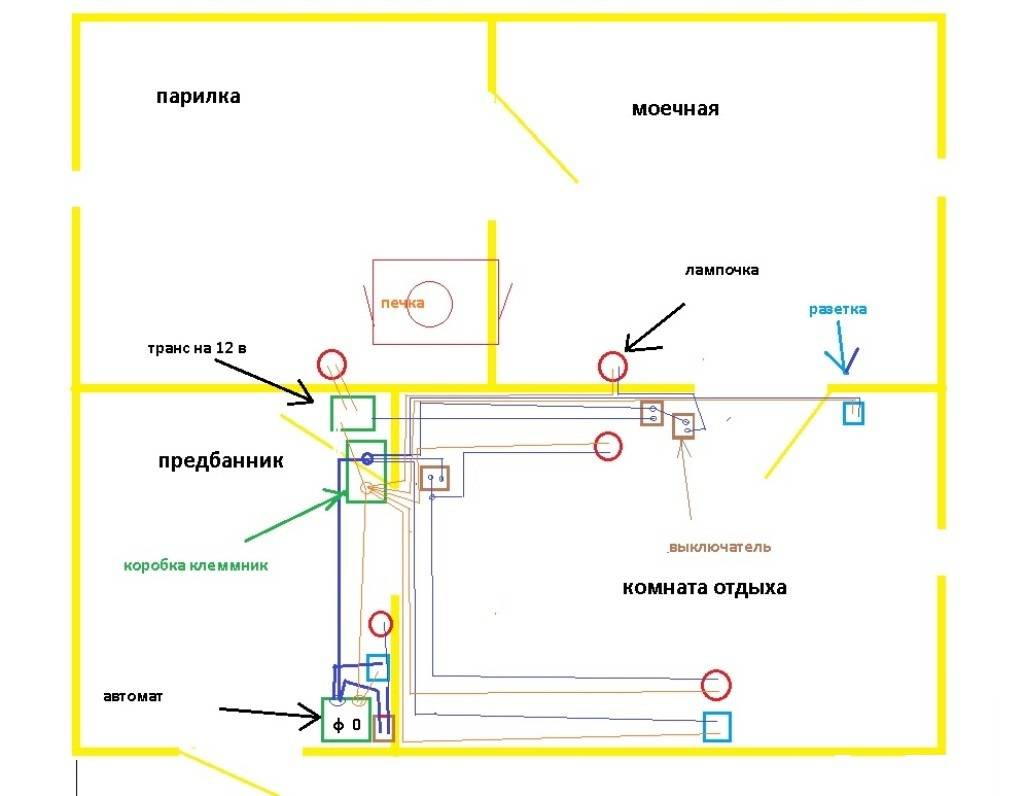

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать

На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Пока электрическая проводка представлена чертежом в виде бумажного плана или цифрового фото, его еще можно откорректировать. На такую схему можно предварительно нанести места установки электрических приборов, чтобы заранее определить не только их размещение, но и количество, что даст возможность определить предельную нагрузку на сеть. Также можно будет определить тип провода, его количество и прочие параметры сети.

Исходя из того, что основные электрические приборы используются при напряжении в 12-36 вольт. Для правильной подачи электрической энергии на них нужно установить понижающий трансформатор для бани, который позволяет распределять ток с тремя типами напряжения: 12, 18 и 36 вольт. Это же напряжение желательно подавать на осветительные приборы в парилке и обмывочной, чтобы повысить безопасность, хоть это и увеличит стоимость электромонтажа.

В проекте также должны указываться места установки устройств защитного отключения и дифференциальных автоматов. Преимущество последних перед обычными автоматами заключается в том, что они деактивируют систему даже при обычном прикосновении к оголенному участку провода. Подача тока останавливается за 25-40 миллисекунд, чего хватает, чтобы защитить человека от удара электрическим током.

Когда схема электропроводки бани составлена, стоит отдать ее на проверку специалиста. В ней четко должны быть обозначены не только места расположения всех функциональных элементов, но даже способы их соединения между собой

Также очень важно правильно выбрать светильник для сауны, который должен быть для этого предназначен

Предварительная подготовка

Ознакомиться с Правилами устройства электроустановок (ПУЭ). На территории России действует 7-е издание этого документа.

В этих Правилах, в разделе 7, вы найдете четкие требования к установке электропроводки и электроприборов в помещениях с повышенной влажностью и температурой.

Начертить схему электропроводки в бане и определиться, где и какое оборудование будет установлено в бане, где и какие будут установлены светильники, розетки, выключатели, какие провода и сколько их в метраже вам понадобится для уличной и внутренней проводки. От количества электрооборудования и осветительных приборов зависит выбор сечения проводов. Научиться правильно рассчитать мощность (нагрузку), которую будет нести ваша электросеть в бане, определиться с оптимальной освещенностью помещения.

Изучить вопрос заземления отдельно стоящего строения а также, обладать информацией о местной электросети, поскольку наши сети ранее не предусматривали заземление в каждом отдельном доме.

Требования к прокладке электропроводки в бане

• Все кабели прокладываются только в строго горизонтальном либо вертикальном направлениях.
• Углы поворотов проводов прокладываются только под прямым углом (90 градусов).
• Горизонтальная линия проводки может располагаться не ближе, чем 10—20 см от потолка и должна проходить параллельно ему.
• Расстояние проводов от дверей должно быть более 10 см. То же самое касается переключателей возле окна.
• От металлических предметов, батарей провода должны прокладываться на расстоянии не ближе, чем 50 см.
• Переключатели могут быть расположены на высоте до 1 метра от поверхности пола.

Также следует учитывать, что розетки по евростандарту располагают на расстоянии 30 см от уровня пола,  от двери душевой кабины розетки и выключатели могут располагаться не ближе, чем 60 см, разводка кабелей от распределительного щита производится цельным куском кабеля.

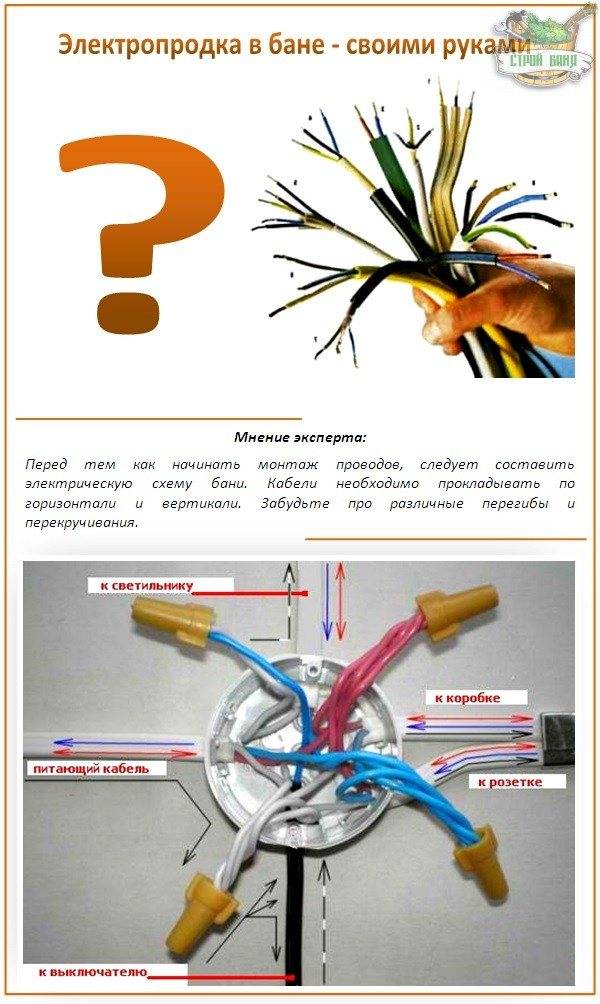

Проводку можно соединять только в соединительной (распаечной) коробке, которая имеет высокую степень защиты от влаги и пыли. Электрический щиток монтируется максимально близко к входу подводящего кабеля.

Запрещено

• Прокладывать провода напротив дверных проходов и в углах стен.
• На один переключатель подключать более двух светильников.
• Не допускается никаких сгибов и перекручивания проводов.
• Не допускаются скрутки проводов — соединения проводов могут быть только с помощью спайки, сварки, винтовых или болтовых сжимов и клемм.
• Прятать и скрывать распределительные (соединительные) коробки.
• И еще несколько предварительных рекомендаций:
• Перед началом монтажа прорисуйте на стенах карандашом основные трассы проведения кабелей (по уровню) и обозначьте точки оборудования, светильников, выключателей, розеток.

Схему электрической сети сохраните на бумажном носителе на случай, если придется делать ремонтные работы в будущем.

Какая мощность необходима, какие приборы необходимо учитывать

Прежде, чем говорить о мощности и силе тока дадим некоторые вводные определения и пояснения, что такое однофазное, трехфазное подключение, ноль и заземление.

Однофазное подключение

Любая электрическая цепь состоит из двух проводов: провод, по которому идет ток, называют фазовым или провод, по которому ток возвращается, называют нулевым. По одному проводу ток идет к потребителю электроэнергии (например к лампочке), а по другому возвращается обратно. Так работает однофазная сеть.

Схема однофазной цепи

Трехфазное подключение

Трехфазная цепь включает в себя три фазовых провода и один нулевой.

При трехфазной сети переменный электрический ток течет по трем проводам и возвращается по одному.

Схема трехфазной цепи:

Энергосбытовые организации подают переменный электрический ток именно по трехфазным сетям — так ток попадает в наши дома. Иногда трехфазная сеть может заводится прямо в дом. В большинстве домов подается однофазная сеть. Узнать, какая сеть подключена к вашему дому очень просто:

когда во входящем кабеле 2 или 3 провода, значит сеть однофазная

когда во входящем кабеле 2 или 5 проводов — трехфазная.

Заземление

В однофазной сети это третий провод , который не несет какой-либо нагрузки, а осуществляет предохранительную функцию. Задача этого провода заключается в том, что в случае короткого замыкания избыток тока по этому проводу уйдет в землю.

Схема заземления:

Рассчитать мощность электроприборов как раз необходимо для того, чтобы равномерно распределить их нагрузку по фазам. Следует учитывать также, что современные электрические приборы бывают достаточно большой мощности, которые могут создавать слишком высокую нагрузку для однофазной сети. Поэтому в зависимости от того, сколько и какой мощности электроприборы вы собираетесь подключать на своем участке, вы можете сделать выбор в сторону подключения однофазной либо трехфазной сети.

Преимущества трехфазной сети:

Возможность использовать большую мощность. Однофазная сеть рассчитана на суммарную мощность примерно 10 кВт, а трехфазная — до 30 кВт и выше. Пример: если от линии электропередач в ваш дом заходит 1 фаза, то при сечении входящего провода 16 кв.мм. суммарная мощность всех приборов может быть не более 14 кВт, а если 3 фазы — то 42 кВт.

Легко подключать электроприборы с трехфазным питанием, например, электроплиты.

Недостатки трехфазной сети:

Понадобится стабилизатор, так как при неравномерной нагрузке на одну из фаз, остальные фазы будут работать некорректно.

В щит необходимо встраивать специальное оборудование, рассчитанное именно на трехфазную сеть.

Рассчитываем мощность

На всех электроприборах (лампочках, электропечах и т.д.) указаны цифры:

первая цифра — напряжение (варианты: 12, 24 ,220, 380 В)

вторая цифра — мощность электроприбора (пишется кВт или к

Для расчета необходимого сечения провода воспользуйтесь предложенным примером из таблицы:

Пример для однофазного подключения на 220 В:

двухжильным проводом — фазная жила и нейтраль, или

трехжильным проводом — фазная жила, нейтраль, защитный проводник

Суммарная мощность приборов, кВт

Сила тока, А (Мощность(Вт) / Напряжение(В))

Примерное соотношение сечения провода и силы тока

Пример

Парилка: 1 лампа — 60 Вт

Душ: 1 лампа — 60 Вт

Предбанник: 1 лампа — 100 Вт

Комната отдыха: 1 лампа — 100 Вт

Холодильник: 200 Вт

Бойлер: 2000 Вт

Насос: 600 Вт

Итого: 3120 Вт

При напряжении в 220 В: Ток(А) = 3120 / 220 = 14,18 А

16А —1,5 кв.мм

25А —2,5 кв.мм

32А —4,0 кв.мм

40А — 6,0 кв.мм

В нашем примере по расчету достаточно провода с сечением 1,5 кв.мм.

Если вы не хотите вдаваться в формулы и справочники, то можно просчитать нужное сечение провода более упрощенно:

С учетом запаса мощности, на каждые 2 кВт мощности соответствует 1 кв.мм сечения провода. Однако, с повышением сечения это соотношение не является точным.

В нашем примере для 3,1 кВт будет соответствовать проводка с сечением . Однако, при выборе провода следует всегда делать расчеты с запасом примерно в 20—25 %. В нашем примере:

Мощность с запасом: 3120 х 1,25 = 3900 Вт

Сила тока: 3900 Вт / 220 = 17,73 А

Сечение провода: 2,5 кв.мм.

Способы ввода проводов в баню

Существуют два способа прокладки кабеля:

• воздушный;
• подземный.

Воздушный способ имеет ряд преимуществ. Он гораздо быстрее. Для навески проводов нужны лишь опоры (столбы, сены домов или иные несущие конструкции). Важным достоинством является возможность увидеть провод и оценить его состояние. Как правило, для воздушного ввода применяется самоизолирующий провод (СИП). Необходимо соблюдать следующие требования:

• расстояние между точками подвески не должно превышать 25 м;
• высота ввода не менее 2,75 м от уровня грунта;
• зазор между грунтом и стрелой провеса не менее 3,5 м.

Единственным недостатком этого способа является возможность оборвать или повредить провод во время сильного ветра, падения деревьев или иных предметов, во время производства каких-либо работ. При этом, восстановление линии происходит гораздо быстрее, чем в любом другом случае.

Воздушная прокладка провода с несущим тросом Источник proecty-domov.ru

Подземный способ ввода кабеля сложнее. Потребуется выкопать траншею, что не всегда удобно из-за элементов благоустройства, коммуникаций и прочих помех. Земляные работы отнимают много времени, поскольку их чаще всего приходится вести вручную. Однако, этот способ прокладки обеспечивает надёжную защиту кабеля от внешних воздействий. Исключаются атмосферные факторы, возможность обрыва провода при выполнении ремонтных или строительных работ. Требования к подземной прокладке кабеля:

• глубина траншеи должна быть не менее 0,8 м;
• используется бронированный кабель (например, ВБбШв);
• кабель для бани укладывают свободно, натяжка исключается;
• на вводе в постройку используется металлическая гильза.

После укладки и засыпки траншеи необходимо отметить трассу, чтобы исключить случайное повреждение кабеля во время земляных работ. Основной недостаток этого способа заключается в опасности затопления траншеи грунтовыми или дождевыми водами. Если влага замёрзнет, кабель может быть повреждён или оборван, что потребует трудоёмких и длительных восстановительных работ.

Бронированный кабель в траншее Источник amperof.ru

Составляем схему

Для составления схемы необходимо составить общий план помещений и начертить отдельные элементы (стены или потолки, на которые будет устанавливаться электропроводка в бане. В первую очередь размещают розетки и выключатели. Руководствуясь требованиями ПУЭ и соображениями удобства пользования. В помывочном и парильном отделениях эти элементы не используются, ограничиваются только осветительными приборами.

Схема соединений на электрощитке Источник elektroznatok.ru

Распределительный щит размещают неподалёку от входа, обычно в тамбуре. Необходимо обеспечить свободный доступ к главному рубильнику (автомату), чтобы в случае необходимости можно было быстро обесточить помещение или отдельные его части.

Согласно ГОСТ Р 50571.12-96, проводка в парилке не должна находиться ближе, чем за 80 см от печи или дымохода. Само помещение делится на 4 зоны, из которых самой безопасной считается участок 0,5 м от пола и столько же от печи. Здесь отсутствуют ограничения по теплостойкости оборудования и проводки. Однако, учитывая, что в парилке используют только осветительные приборы, необходимо руководствоваться требованиями для третьей и четвертой зон:

• зона 3 – участок 0,5 м от пола и 0,3 м от потолка, расстояние от печи – 0,5 м;
• зона 4 – вся площадь потолочного участка помещения на расстоянии 0,3 м от перекрытия или потолочной обшивки.

Для третьей зоны необходимо, чтобы изоляция проводки выдерживала нагрев не менее 170°. Если используется оборудование регулировки температуры, его предел нагрева должен составлять не менее 125°. В четвертой зоне изоляция должна выдерживать не менее 170°, а рекомендуемый предел – 200°.

Размещение проводки на деревянном основании в парной Источник www.remontnik.ru
