Деревянные окна со стеклопакетом своими руками

Деревянные окна своими руками: сборка

Сначала делается оконная коробка. В доске выпиливают паз, чтобы придать профилю форму буквы «Г». Образованный при этом гребень должен равняться по ширине 2 см, а по высоте 1,5 см.

По углам деревянной конструкции крепят угольники из металла. Они продаются на строительных рынках или в строймагазинах. Эти элементы добавят жесткости конструкции. Так как рама для окон динамичный элемент, и будет периодически закрываться и открываться, то предъявляются повышенные требования к ее прочности.

После этого доску разделяют на 4 части, равняющиеся снятым меркам.

Как сделать, чтобы конструкция была прочной?

Для придания жесткости, проводится соединение, под названием «ласточкин хвост». Для этого соединяют детали, на которых сделаны пазы в виде крупных зубьев. Их разъединение можно будет провести только в том же положение, в котором их совмещали.

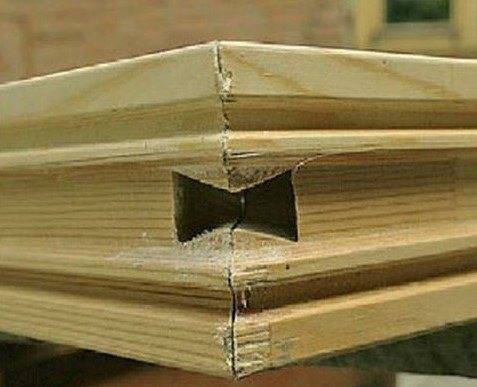

Отверстие под шпонку ласточкин хвост

Для создания пазов придется использовать ручную фрезу. Но если такой инструмент отсутствует, то подойдут стамеска, молоток и пила. Особое значение при сборке следует уделить тому, чтобы угол соединения был строго под 90 градусом.

На брусах размером 50 на 50 мм пазы выпиливаются в таком порядке: нижний паз – 20 мм в ширину и 15 мм в высоту. Последний паз должен быть 15 мм в ширину и 10 мм в высоту.

Верхние пазы предназначены для стекол. Штапик подбирается толщиной 10 мм, при толщине стекла в 4 мм. Профиль разрезается на равные 4 части. Чтобы окно свободно открывалось, между коробкой и рамой предусматривается зазор на 1-2 мм.

Для придания сооружению прочности рекомендуется одновременно с процессом сборки закрепить ее нагелем из дерева. Для этого проводят просверливание стыка после соединения деталей. Вставленный нагель предварительно смазывают клеем

Следует обратить внимание, чтобы отверстие соответствовало размеру деревянного цилиндра, вставляемого в него

На этом этапе деревянная рама должна быть окрашена, чтобы обезопасить ее от негативного воздействия атмосферных условий. Остекление лучше проводить после того как краска нанесена и высохла. Готовую конструкцию можно устанавливать в прикрепленные петли.

Завершающие работы

После выполнения всех работ, технология изготовления предполагает смазывание оконных поверхностей антисептиком. После этого, окно ставится в проем и крепится в пазах. Затем производим крепление саморезами, которые проходят через короб и крепим их к бетону. Отверстия в бетоне выполняют, чаще всего, при помощи монтажного пистолета.

После того как мы закрепили окно, задуваем щели герметиком. Нужно дождаться, чтобы он высох, и после этого заштукатурить места герметизации. Завершаются работы монтированием отлива и подоконника. Таким образом, можно видеть, что изготовление деревянного окна своими руками не является невыполнимой задачей, и это выгодно отличает их от металлопластиковых окон.

Инструкция

Возьмите хорошо просушенную строганую доску, она позволит избежать коробления окна или усадки.Изготовьте коробку для деревянного окна. Для ее изготовления можно использовать доски сечением 50х150 мм. На доске сделайте паз так, чтобы в профиль доска имела Г-образную форму. Получившейся гребень будет способствовать герметичности окна. Используйте для этой работы электрорубанок.

Затем, в соответствие с размером оконного проема, распилите доску на 4 части и соедините их между собой. Лучше всего произвести такое соединение при помощи прямого шипа и прямого паза. Чтобы создать такое соединение, нужно выпилить шип на одной доске (которая будет иметь горизонтальное положение), а на другой – паз. Данную работу можно произвести с помощью пилы, молотка и стамески или использовать ручной фрез

Затем промажьте столярным клеем места соединений и соберите коробку.При сборке важно обеспечить соединение деталей под углом 90 градусов. Для обеспечения жесткого соединения просверлите отверстие в торце и вставьте в него смазанный клеем деревянный штифт

По углам к торцам установите оконные металлические уголки, чтобы укрепить коробку.После того, как клей высохнет, коробка готова.

Теперь нужно изготовить оконную раму, для чего используется брус с сечением 50х50 мм. Последовательность ее изготовления такая же, как и коробки.Изготовьте профиль при помощи ручного фрезера или электрорубанка.Чтобы рама легко открывалась и закрывалась, нужен зазор между рамой и коробкой в 1-2 мм.

Видео по теме

Обратите внимание

Деревянные окна изготовленные своими руками могут применяться на верандах, балконах, в бане т.е. там где деревянное окно будет выполнять функцию ограждения от окружающей среды. Рассмотрим изготовления одностворчатого деревянного окна своими руками. Теперь рассмотрим конструкцию деревянного окна. Окно состоит из коробки, которая крепится в оконный проем и самой рамы со стеклами. Коробку можно изготовить из досок, например сечением 50х150мм.

Поэтому, не имея специального оборудования, изготовить раму из дерева, наподобие той, что продают в магазинах, вряд ли получится. Но для помещений, в которых особых требований к окнам не предъявляется, вполне можно сделать рамы своими руками. Рассмотрим, как сделать оконную раму своими руками, в условиях домашней мастерской. Для начала замахнемся на изготовление простейшей, одностворчатой, конструкции. Всем известно, что деревянные рамы со временем рассыхаются, теряя форму.

как сделать оконную раму своими руками

Большинство людей для смены окон вызывают мастеров и вставляют пластиковые или алюминиевые рамы. Их основной недостаток – сравнительно высокая цена и необходимость при сборке использовать специальное оборудование. Можно ли сделать оконную раму своими руками? Какие для этого нужны инструменты и материалы?

Рисунок 1. Деревянные рамы экологичны и имеют низкую теплопроводность.

Ведь для остекления дачного домика или окон теплицы вовсе не обязательно устанавливать пластмассовую раму – вполне подойдет и самодельная конструкция из дерева.

Изготовление деревянных рам для окон

Перед столярными работами обязательно сделайте чертежи.

Для примера схема окна 80/ 60 мм

Потребуются такие материалы и инструменты:

клей столярный;
металлические оконные уголки;
стекло;
бруски из дерева;
пила по дереву;
стамески разных размеров;
молоток.

Оконные переплеты могут быть различных конструкций:

глухая (простая в изготовлении модель);
со створками (от 1 до 3);
с подъемом при открытии;
раздвижные;
с форточкой или дополнительной фрамугой.

Проще всего сделать оконную раму с одной створкой. Чтобы обеспечить длительный срок ее службы, нужен качественный материал. Он требует тщательной просушки.

Лучше использовать «срощенную» древесину, а не цельный массив. Клееный брус из дерева — часто применяемый в строительстве материал. Он прочнее и лучше противостоит воздействию атмосферных условий. Если использовать цельнодеревянные детали, то их необходимо обработать специальным составом для защиты.

Рама делается в виде коробки, которую закрепляют в оконном проеме, а затем в нее вставляют остекленные каркасы. Коробку изготавливают из досок, имеющих сечение 50 на 150 мм. Толщина бруса для рамы равняется 50 на 50 мм, а для форточки толщину бруса выбирают в зависимости от ее размеров — чем она больше, тем толще должен быть материал.

Процесс изготовления можно подсмотреть на видео в интернете.

Виды деревянных окон со стеклопакетами по материалу изготовления

Для изготовления деревянных окон со стеклопакетами могут использоваться различные материалы. Это оказывает существенное влияние на стоимость и эксплуатационные характеристики готовой конструкции. Предлагаем познакомиться с доступными вариантами и их отличительными особенностями.

Для изготовления деревянных окон со стеклопакетами могут использоваться различные материалы

Эксплуатационные характеристики разных пород дерева

Для изготовления деревянных окон со стеклопакетами чаще всего используется:

сосна. Изделия из этой древесины имеют сравнительно небольшую стоимость и вес. Материал обладает достаточной плотностью для обеспечения высоких эксплуатационных и теплофизических характеристик;
лиственница. Такие деревянные окна имеют продолжительный срок службы, благодаря достаточной прочности и влагостойкости. Изделия обладают высокими эстетическими качествами. Лиственница имеет естественный оттенок, придающий изделию привлекательный внешний вид и без дополнительного окрашивания. Материал обладает более высокой огнестойкостью и биологической устойчивостью;
дуб. Материал с красивой текстурой с характерным рисунком волокон. Благодаря высокой твёрдости, рамы имеют солидную прочность, легко выдерживают воздействие неблагоприятных природных факторов. Представлены в широкой цветовой гамме, что позволяет подобрать оптимальный вариант для конкретного интерьера. Со временем дуб темнеет, принимая характерный благородный оттенок;
меранти. Эксклюзивный материал, имеющий красивый цвет и бархатистую текстуру. При малом весе обладает высокой прочностью.

Используемая древесина влияет на стоимость и внешний вид

Эксплуатационные характеристики стёкол разного типа

Для изготовления стеклопакетов используются стёкла толщиной 4–6 мм. Наиболее востребованы листы толщиной 4 мм. Выбор в пользу более толстых делается в том случае, если предстоит остекление оконного проёма в шумном районе или на последнем этаже многоэтажного строения.

Стёкла толщиной 4 мм самые популярные

Обычные стеклопакеты обладают достаточными тепло- и звукоизоляционными характеристиками, однако, при желании, можно отдать предпочтение энергосберегающим низкоэмиссионным, которые покрыты специальным напылением. Наиболее популярно i-стекло, на поверхность которого нанесены ионы серебра. Однако, при высоких теплоизоляционных характеристиках, они боятся воздействия осадков. У k-стёкол ниже энергоэффективность, но они лучше противостоят воздействию внешних факторов.

Солнцезащитные стеклопакеты способны обеспечить достаточный уровень защиты от ультрафиолета. Они комплектуются тонированными стёклами, покрываются специальной тонировочной плёнкой, либо имеют зеркальную поверхность. Шумозащитные и ударостойкие стеклопакеты предполагают использования многослойного стекла триплекс. Возможно нанесение звукоизоляционной плёнки.

Дополнительная обработка стёкол позволяет менять эксплуатационные характеристики стеклопакета

Сборка деревянных стеклопакетов

Перед тем как приступить к окончательному монтажу оконной конструкции, необходимо провести ее примерку. В первую очередь устанавливают стекло и при необходимости выполняют некоторые доработки. После чего стекло из рамы достают и по периметру наносят герметик. Теперь стекло можно окончательно устанавливать и зафиксировать его штапиком. Если предполагается установка нескольких стекол (двух, трех), то их ставят после установки штапика, также с фиксацией.

При промышленном производстве деревянных стеклопакетов избыток влаги между рамами удаляют при помощи силикагеля. Выпускается это вещество в гранулах, которые засыпают между стеклами, и при удачном стечении обстоятельств его можно встретить в некоторых строительных магазинах.

https://youtube.com/watch?v=uETZ2m6Obh8

Изготавливая стеклопакеты самостоятельно, можно воспользоваться компрессором, благодаря которому область между стеклами заполняется сухим воздухом. Но даже если такого инструмента у вас нет, то окно само по себе заполнится воздухом, так как древесина – довольно пористый материал.

После того как оконная конструкция собрана, можно окрасить ее в желаемый цвет или же просто покрыть лаковым составом, который создаст дополнительную защиту от проникновения влаги.

Когда лакокрасочное покрытие просохнет, можно начать крепить фурнитуру, подходящую к общей стилистике комнаты.

Необходимые материалы и инструменты

Чтобы изготовить своими руками деревянные стеклопакеты, понадобится довольно обширный перечень столярного инструмента. Прежде всего, это электроинструменты: рубанок, шлифовальная машина, циркулярная пила, лобзик. Далеко не обязательно покупать все эти электроинструменты сразу. В крупных городах, как правило, есть возможность взять недостающий электроинструмент в аренду.

Кроме этого, потребуются карандаш, рулетка и строительный пузырьковый уровень для проведения разметки. Также пригодится стамеска и ручная ножовка. При необходимости они могут полностью заменить электроинструмент. Но это существенно затянет процесс изготовления и снизит качество готовой продукции.

Самостоятельное изготовление окон

Цена окон из древесины, изготовленных на заводах, довольно высока. Если же требования к герметичности не столь большие (например, нужно остеклить балкон, дачу или теплицу), то сэкономить поможет изготовление деревянных окон своими руками.

Обязательное условие производства деревянных окон – это точность.

Процесс изготовления требует таких инструментов:

электрорубанок;
стамески;
шуруповерт;
дрель;
электролобзик;
наждачная бумага с различной зернистостью;
киянка;
дрель;
стеклорез;
фрезерный станок или фрезерные насадки для дрели.

Фрезерные насадки для дрели

Необходимые материалы, чтобы делать окна:

клееный брус с поперечным сечением 60*40 мм и доска 150*50 мм;
штапик;
оконные стёкла;
силиконовый герметик;
столярный клей;
саморезы по дереву и маленькие гвозди.

Создание короба

Для окна нужна основа, которая защитит его целостность, в случае усадки дома. Поэтому изготавливают короб. Чтобы его сделать потребуется доска 150*50 мм. В заготовке выполняют паз глубиной 1,5 см Г-образной формы.

Части между собой склеивают столярным клеем. Для сохранения угла 90° в углах изделия производят отверстия, в которые вставляют стержни длиной 30–40 мм. Готовый короб вставляют в проём и крепят дюбелями. Зазоры обрабатывают монтажной пеной.

Как сделать раму?

На изготовление оконных рам потребуется клееный брус сечением 60*40 мм. Форма профиля зависит от количества стёкол и создаётся с помощью электролобзика и фрезера.

Фрезер

Для одностекольного профиля в заготовке выполняется два Г-образных паза. Для установки стекла размер канавки 10*14 мм, а для соединения с коробом – 15*20 мм. В двухстекольном профиле делают три паза – для стёкол две канавки 10*14 мм и одна 15*20 мм для монтажа в основу.

Для изготовления оконных рам из дерева берется стекло толщиной 4 мм и сантиметровый штапик. Профили состыковывают соединением «шип-паз», а концы деталей обрабатывают так, чтобы получился скос 45° для создания прямых углов. По-другому можно усилить конструкцию металлическим уголком. Его ставят в углы рамы и крепят саморезами. Такой вариант подходит, если готовая рама не требует хорошего эстетического вида.

Установка стеклянного полотна

Перед монтажом стекла в раму важно определить размеры с точностью до миллиметра. Стекло должно плотно прилегать к древесине, не образуя зазоров

С помощью алмазного стеклореза разрезают стеклянные полотна, которые должны быть предварительно очищены и смазаны немного жиром. Вдоль линейки, которая должна быть длиннее разрезаемого материала, непрерывным движением ведут инструментом. Надрезанное стекло кладут на край стола и надавливают, просто отламывая его.

Важно! Обязательно одевать спецодежду во время работы со стеклом – защитные очки, плотные резиновые перчатки и маска для лица. Перед финишным монтажом на канавки деревянных деталей наносят силиконовый герметик

Далее, приклеенное стекло дополнительно фиксируют штапиком, в который забивают маленькие гвозди или вкручивают саморезы. Покрывать краской шляпки не стоит, чтобы окно в дальнейшем можно было легко разобрать для ремонта

Перед финишным монтажом на канавки деревянных деталей наносят силиконовый герметик. Далее, приклеенное стекло дополнительно фиксируют штапиком, в который забивают маленькие гвозди или вкручивают саморезы. Покрывать краской шляпки не стоит, чтобы окно в дальнейшем можно было легко разобрать для ремонта.

Чтобы окно не запотевало изнутри, между стёклами помещают осушитель. Можно пространство между стёклами заполнить сухим воздухом, если в наличии есть компрессор. Для этой цели в створках делают отверстие, которое потом закрывают деревянным штифтом. Все поверхности обрабатываются лаком или краской в два слоя.

А также нужно не забывать следить за чистотой стекла во время работы. После каждого этапа его нужно насухо вытирать.

Установка окна

На оконную раму монтируют необходимую фурнитуру. Далее, раму вставляют в короб и закрепляют её с помощью саморезов. Зазоры между деревянными частями окна обязательно обрабатывают герметиком или монтажной пеной. На финишном этапе работ устанавливают подоконник и делают откосы.

Виды стеклопакетов

Существует три вида стеклопакетов:

Однокамерные.
Двухкамерные.
Трёхкамерные.

Разница в количестве внутренних стекол и в плотности.

Однокамерные

При отделке жилых помещений используется редко, из-за низкого уровня защиты от внешних шумов. Также имеет низкую проводимость тепла.

Широко применяются при остеклении помещений технического назначения или офисных кабинетов. В жилых домах встречаются при отделке балконов или лоджий.

При выборе однокамерного типа, для жилого помещения, следует учитывать минимальную температуру зимой. В таких случаях подойдут для местности с не холодным зимним сезоном, как в европейских регионах.

Главным плюсом является низкая масса, из-за чего их комфортно устанавливают в объемных оконных выемках с большой площадью.

Разновидности однокамерных конструкций по ширине, мм:

Подойдут для профильной системы с шириной от 58 до 70 мм.

Двухкамерные

Применяется для остекловки жилых помещений. В основе находится 3 стеклянных полотна и две камеры с воздушной прослойкой между ними.

Отличается высокой защитой от внешних факторов, включая шумы извне и пропуск теплоты. Базовую версию двухкамерного стеклопакета улучшают в зависимости от потребностей пользователя.

Разновидности двухкамерных элементов по ширине, мм:

Установка для профилей с шириной от 58 до 82 мм.

Трехкамерные

В северных странах и регионах трехкамерный пакет – это единственным способом уберечь тепло в доме. За счет широкого профиля и большого количества герметичных стенок они обеспечивают отличную теплоизоляцию.

В основе находится четыре стеклянных полотна и 3 воздушные прослойки. Имеет наилучшие показатели при защите от внешних шумов и удержании тепла внутри

Важно понимать, что такие высокие показатели обоснованы значительными габаритами и весом составляющих, что следует помнить при выборе

Наибольшим недостатком трехкамерного стеклопакета является низкая пропускная способность света извне, при его высокой теплоизоляции. Конструкцию делят на детали, и потом собирают воедино при установке. Это требуется для соблюдения всех технических параметров к жесткости и прочности рамы.

Устанавливается для профилей с шириной от 70 до 82 мм.

Изготовление оконных переплетов

Для оконных переплетов необходимо подобрать бруски с квадратной или прямоугольной формы. На них не должно быть сучков, а также обязательное условие — сухость этого материала.

Для этих оконных элементов понадобится следующие инструменты:

стамески;
нож строительный;
пила;
бума наждачная;
рейсмус;
электродрель и шуруповерт;
угольники;
маркер;
измеритель (линейка или рулетка).

Технологический процесс

Сначала проводится обработка брусков. Необходимо качественно зачистить их наждачной бумагой. Следующий шаг — нанесение с помощью рейсмуса отметок на 1 и 3 стороны бруска. Четвертую сторону выравнивают, процессом строгания. Основное условие при этом — добиться прямых углов у сторон бруса.

На обработанных брусках проделывают фальцы

Обращается внимание на то, чтобы в уже готовой раме они располагались в одной плоскости. Иначе сложно добиться необходимого уплотнения оконного стекла

Если для уплотнения будет использоваться штапик, то фальцы делаются более глубокие, чем для уплотнения замазкой. Необходимо иметь в виду, что мелкие фальцы не смогут сдерживать проникновения ветра.

При сборке обращается особое внимание на углы во время соединения деталей. Перпендикулярность можно проверить прикладыванием угольника

Если створки более 70 см, то в этом случае скрепление проводится при помощи уголков из металла.

В местах примыкания фрамуг к створкам выбираются четверти, препятствующие продуву ветра сквозь притворы. Для закрытия щелей притворов проводят обработку при помощи нащельника.

Особенности русских и европейских окон

В соответствии с особенностями конструктивного исполнения все известные образцы окон из дерева условно подразделяются на несколько подвидов. Рассмотрим каждый из них более подробно.

Во-первых, это чисто русские окна, особенностью которых является наличие раздельной деревянной части, состоящей из основания (короба) и двух застеклённых створок.

К недостаткам таких изделий следует отнести плохую сопротивляемость возможным деформациям и невозможность обеспечить плотное примыкание створок к оконной раме. Режим проветривания в блоках, как правило, отсутствует.

Во-вторых, различают так называемые немецкие окна, которые иногда именуют европейскими (по происхождению установленной на них фурнитуры). В этих конструкциях предусмотрена возможность регулировки не только высоты, но и угла наклона створок, а также имеются встроенные запорные механизмы.

К этой же категории относятся знакомые многим евроокна, в состав которых, помимо оконной коробки, входит створка, изготавливаемая в виде стеклянного двухкамерного пакета с минимумом тепловых потерь. Для её открытия не потребуется слишком больших усилий, а уход за таким окном совсем необременителен для хозяек.

Данный вид древесных изделий очень надёжен, хорошо удерживает тепло внутри помещений и долговечен (срок службы деревянных евроокон может превышать 60 лет). Их долговечность объясняется входящим в состав блока трехслойным брусом, устойчивым к деформации и колебаниям температуры.

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

Не вижу смысла париться. Завод рета который производит окна из дерева , продает для мелких фирм готовые профиля для тех кто делает окна по системе старт и даже нарезает по размерам и делает шип-паз. Шип- паз оказался надежней. Шов не трескается со временем. Я уже полгода как закрыл свой цех распродал все станки . Хотел сначала закрыться из-за кризиса , потом просто народ распустил, станки все продал. Но заказы поступают в среднем попо 2-3 окна в неделю. Раз выстелил заказ на коттедж в 42 окна. Сделал один с одним помошником за 2 недели в обыкновенном гараже. Решил сначало подсесть на систему старт ТБМ , но там бешеные цены на профилированный брус и опять оборудование покупать. Морду постоянно воротят когда слышат что мне на 2 окна фурнитуру надо. Потом начинается беготня по менеджерам которые ни чего не понимают в том что продают. Покопался в яндексе и нашел контору в Ульяновске, у неё склад в 26 городах которая готовые комплекты для самостоятельной сборки окон предлагает для мелких фирм. Доставляют за 3 дня и не дорого выходит. Покупать готовое оказалось проще чем содержать из-за 10 окон в месяц работяг и цех. Теперь сам ковыряюсь в цеху 20 м.кв Вернее это просто теплый гараж. В неделю получается по 5-6 окон сделать не напрягаясь самому. Прибыль с окна даже увеличилась. Расходы только на материалы на аренду и работяг. Я думаю что это выход для меня, опять офис открываю но теперь в центре города. Буду только продавать. Качество вроде нормальное,, одно плохо что продают они только профиль из дешевой сосны, все остальные материалы только на заказ со сроком 10 дней. Думаю что протяну так пока на рынке окон понятно всё не станет. Просто жаль бросать, 15 лет окнам посвятил. Александр Самара

Роман, пожалуйста скиньте координаты фирмы в Ульяновске.

а я делаю простую раму сечением 40/50 и потом фрезой выбираю под стёкла пазы! ВСЁ. навешиваю по принципу дверей холодильника! креплю с зазором 3мм и приклееваю уплотнитель -трубчатый. получается ,что коробка » держит» на себе два контура створок — внешний и внутренний. ширина коробки 180 мм. . подоконников нет! не парьтесь ребята с подоконниками- для цветов и другого » украшения» подойдут полки, подставки рядом с окном. в деревянном доме нет ОТКОСОВ! и ничего ! а в щитовых советских нет и подоконников. проще — практичнее!

Выбор и подготовка древесины

Основные требования в окнах предъявляются к профилю, поэтому к древесину необходимо выбрать качественную. Окна можно изготовить из разных пород деревьев. В основном из сосны, дуба и ясеня. Для элитных окон используется модрина или еще более ценные породы.

Изготовлять оконный профиль из целого деревянного бруса невыгодно: получается слишком много отходов и изделие становится чересчур дорогим. К тому же, клееный брус – стопроцентная гарантия, что окно не рассохнется и не деформируется от влаги.

Для оконного профиля выбирают клееный брус из 2-х или 3-х слоев. Что такое клееный брус? Это 2-3 дощечки, склеенные между собой. Современный качественный клей придает дереву дополнительную прочность.

Как делается оконная деревянная рама своими руками из брусков

Чертеж оконной рамы.

Очень хороший материал для работы, часто применяемый в строительстве – это клееный деревянный брус. Можно использовать и его обычный вариант из цельной древесины, но при этом повышается вероятность потери рамой формы из-за воздействия атмосферных осадков. Этого можно избежать, если покрыть дерево специальным защитным составом.

Технологический процесс изготовления конструкции состоит их следующих этапов:

Первым делом изготовляют оконную коробку. Для этого в доске 5Х15 см прорезают паз так, чтобы доска стала похожа в профиль на букву «Г». Такой гребень нужен для герметичности будущего окна.
Точно высчитывают размеры конструкции и начинают распиливать доски, причем каждая из них должна быть разделена на четыре части нужного размера, и их соединяют между собой. Самый надежный вариант для такой сборки – использование шипа и паза. Для быстрого их изготовления нужны следующие инструменты: стамеска, молоток и ручная пила или электрическая фреза. Пазы делают на вертикальных частях рамы. На горизонтальных сегментах выпиливают шипы. После изготовления всех этих частей их промазывают столярным клеем и соединяют части коробки, не забывая при этом соблюдать с помощью металлического угольника в 90° точность всех соединений.
Следующий этап работы – это укрепление в углах торцов рамы специальных оконных угольников. Их приобретают на строительном рынке или в магазине, и они необходимы для придания нужной жесткости коробке.
Дают клею некоторое время для просыхания и приступают к изготовлению рамы для подвижной части окна. Брус для нее должен иметь меньшее сечение, чем для оконной коробки. Поэтому его сечение уменьшают с таким расчетом, чтобы зазор между рамой и основной коробкой был в пределах от 0,1 до 0,2 см.
Соединяют рамные детали в той же последовательности и с использованием шипов и пазов, так, как это было описано выше при изготовлении оконной коробки.
После полной сборки внутренней части окна его прикрепляют к коробке при помощи петель. Предварительно надо вставить стеклянный лист, хотя это можно будет сделать и после того, как рама своими руками будет полностью собрана.

Конструкция готова к работе (рис. 1).

Конструкции профилей окон из древесины

Технология производства деревянных окон является относительно простой, но требует профессионализма от работников, качественного оборудования и сырья.

Изготовление деревянного окна

Конструктивно окна из дерева чаще всего бывают:

скандинавские (финские);
европейские (или немецкие, баварские).

Окна скандинавской конструкции отличаются наличием дополнительной наружной рамы с одним стеклом. Основная рама со стеклопакетом объединяется с внешней специальным винтом. Такие светопрозрачные конструкции имеют наиболее высокие значения энергоэффективности. Но они могут быть только «открывными», в режим «проветривания» их не поставить. Итак, в связи с большой шириной профиля, большим весом и сложностями в эксплуатации скандинавские окна не так часто применяются в средних широтах.

Евроокна более распространены благодаря удобству в эксплуатации, более простому производству, что влияет на цену готового изделия, и многообразию профилей рам, позволяющих добиться высоких показателей по шумо- и теплоизоляции.

Для изготовления деревянных окон, независимо от формы профиля, чаще всего используют сосну, лиственницу или дуб. Сосна популярна благодаря демократичной цене при относительно высокой прочности и долговечности. Более высокие показатели по прочности у лиственницы, и стоимость окон увеличивается примерно на треть.

Дуб является самым прочным материалом – обладает высокой твёрдостью, устойчив к воздействию влаги. Его цена соответствует характеристикам, что делает дубовые изделия элитным товаром.

Чтобы изготовить окна, используют клееный брус с сечением 78*80 мм с влажностью 8–14%, без повреждений, сучков. Конструкции обязательно обрабатывают специальными составами: антисептиками, антипиренами, оберегающими от насекомых. Стеклопакет предпочтителен двухкамерный, толщиной от 38 мм. Окна должны обязательно соответствовать ГОСТу 15613.1-84.

Производство деревянных окон со стеклопакетами

Как сделать деревянные со стеклопакетом окна своими руками
